PORTAFOLIO

ACABADOS DE CONSTRUCCIÓN

Fiorella Karina Carrasco Lazo

Abril Alexandra Fernandez Flores

Daniela Valeska Giulfo Acosta

Gabriela Andrea Gonzales La Rosa

Daniela Alessandra Pimentel Gonzales

Facultad de Ingeniería y Arquitectura

Carrera de Arquitectura -Área de Construcción Ciclo 2022-2

CONTENIDOS CON T ENIDOS

EC1

INVESTIGACIÓN SOBRE ACABADOS DE CONSTRUCCIÓN

CG3/CG7

REMODELACIÓN DE AMBIENTE

CG1, CG2, CG3, CG5, CG6,CG7, CG8, CG9, CG10

CRITICA CALIFICADA, ETAPAS DE DESARROLLO

CG1, CG2, CG3, CG5, CG6,CG7, CG8, CG9

EC2

IMPLEMENTACIÓN DE LOCAL CORPORATIVO

CG1, CG2, CG3, CG5, CG6,CG7, CG8, CG9

INFORMACIÓN DEL CURSO DEL CURSO

NOMBRE DEL CURSO Acabados de Construcción

NOMBRE DEL DOCENTE DEL DOCEN T E Ana Cecilia Vega Reyes

SECCIÓN 921 SUMILLA SUMILL A

OBJETIVOS DEL CURSO OBJE T I VOS

METODOLOGÍA ME TODOLOGÍA

INVESTIGACIÓN SOBRE IN V EST IGACIÓN SOBRE ACABADOS DE CONSTRUCCIÓN ACABADOS DE CONST RUCCIÓN

EC1 - Criterios RIBA: CG3, ,CG7 1. 2. 3. 7. 6. 5.

DESCRIPCIÓN

Elaborar fichas de materiales especificando las siguientes características:

Diseño de ficha, fácil lectura

Fabricación /comercialización/ proveedores o marcas/ precio referencial Formatos/ espesores/ colores / texturas

4. 8. 9.

Semana 01-03 1. 2. 3.

Propiedades de resistencia

Usos y aplicaciones

Proceso de instalación y tiempos Rendimiento y costo Cuadros comparativos exposición Ventajas y desventajas

OBJETIVOS OBJE TIVOS

Identificar y reconocer los diferentes tipos de acabados.

Conocer los sistemas de aplicación así como los detalles constructivos.

Realizar fichas didácticas y específicas por materiales, par su fácil entendimiento y posterior uso.

CRITERIOS DE EVALUACIÓN CRITERIOS DE E VALUACIÓN

Criterios Puntaje

Información completa 6 Diseño de ficha 4 Cuadros comparativos 3 Exposición 3 Book 4 TOTAL 20

FORMATO DE ENTREGA

Book A4, vertical Exposición

APRENDIZAJE APRENDIZA JE

El primer ejercicio nos permitió conocer más sobre diferentes acabados de construcción para todo tipo de ambientes, en nuestro caso, la investigación nos sirvió para conocer a detalle la madera, sus tipos y su forma de uso. Fue interesante conocer el proceso de fabricación, comercialización y sus propiedades ya que pudimos comparar las ventajas y desventajas de cada uno y así saber en qué condiciones implementar estos acabados y cual es la mejor opción.

VALORACIÓN PERSONAL

Dificultad del tema

Motivación frente al tema

Tiempo utilizado en teoría

Tiempo utilizado en práctica

EC1 -Criterios RIBA: CG1, CG2, CG3, CG5, CG6,CG7, CG8, CG9, CG10

REMODELACIÓN REMODEL ACIÓN DE AMBIENTE AMBIEN T E

Semana 04-07 1. 2. 3.

DESCRIPCIÓN

En grupos de 3 alumnos se deberá presentar un expediente para la remodelación de una cocina o baño. Se deberá proponer un cambio de acabados, replanteo de ubicación de instalaciones de ser necesario, equipamiento, accesorios, mobiliario, iluminación, griferías o similares.

La presentación deberá pasar por las siguientes etapas: Levantamiento de planos existentes detallados esc 1/25 Propuesta de materiales ( 2 alternativas) incluyendo foto, precio modelo marca formato y presentación para el cliente.

OBJETIVOS OBJE TIVOS

Conocer el proceso de selección, presentación y diseño de acabados en un proyecto interior de pequeña escala.

Conocer las partidas y consideraciones a tomar en cuenta para la elaboración de un presupuesto Conocer los procesos y secuencias constructivas a tomar en cuenta a la hora de ejecutar un proyecto.

En grupos de 3 alumnos se deberá presentar un expediente para la remodelación de una cocina.

CRITERIOS DE EVALUACIÓN CRITERIOS DE E VALUACIÓN

Criterios Puntaje

Planos de levantamiento 2 Presentación de acabados 2 Planos para el cliente y/o vistas 4 Planos de obra y detalles 7 Memoria descriptiva 2 presupuesto 3

TOTAL 20

FORMATO DE ENTREGA

Expediente

Sustentación

APRENDIZAJE APRENDIZA JE

De este proyecto aprendimos a tener criterio, basado en la investigación anterior, para la selección de acabados tanto en mobiliario como en paredes y pisos. Asimismo, comparando los precios, calidad y estética, logramos posicionar los acabados y materiales para una propuesta de gama alta y otra de gama baja. Realizar este trabajo nos dió conocimientos de cómo entregar un proyecto al elaborar una remodelación de un espacio: con planos técnicos, planos pintados para el cliente, renders, presupuesto y una memoria descriptiva.

QR DE LA ENTREGA DE LA ENTREGA

VALORACIÓN PERSONAL PERSONAL

Dificultad del tema

Motivación frente al tema

Tiempo utilizado en teoría

Tiempo utilizado en práctica

COCINA | REMODELACIÓN

VISTAS Y PLANTA ESTADO ACTUAL

Para empezar con el trabajo, pimero se debía hacer un levantamiento fotográfico de la cocina y los planos respectivos del estado actual (plantas, cortes, instalaciones eléctricas y sanitarias). Encontramos muchos errores dentro del diseño de la cocina, como la existencia de muchas entradas que minimizan la funcionalidad del espacio, evitando poner muebles o reposteros; la distribución de la cocina no era la mejor, ya que se coloca una mesa en una de las entradas e interrumpen el paso, no se cumple el triángulo de trabajo, el cual hace más fácil el almacenamiento, la preparación y la cocción de los alimentos.

COCINA | REMODELACIÓN

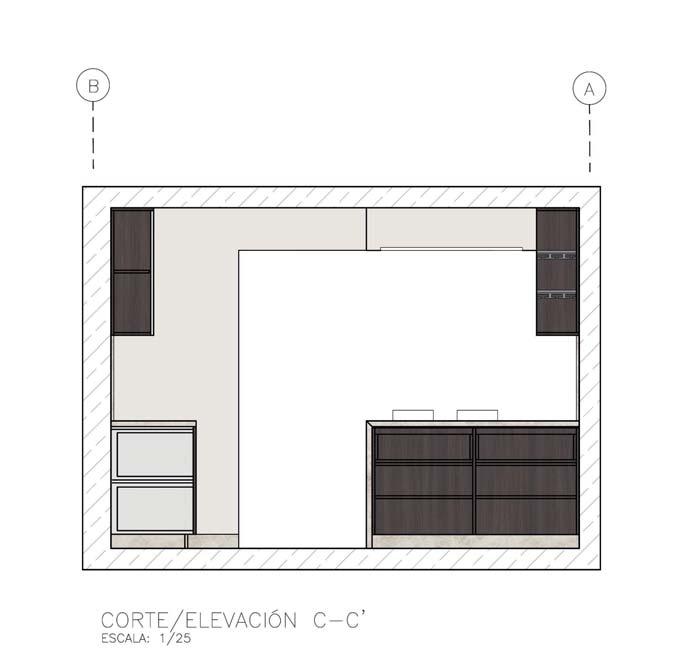

CORTES ESTADO ACTUAL

En los cortes del estado actual de la cocina se puede ver en detalle cómo están compuestos los muebles, reposteros, puertas y demás objetos; con sus respectivas medidas. Las anotaciones servían para saber de qué material estaba hecho cada objeto. Los acabados principales que se utilizaban eran las baldosas de cerámica esmaltada color blanco y madera color azul marino, lo cuales nos parecían acabados muy anticuados y era necesario un cambio para mejorar su mantenimiento y que los nuevos acabados sean más fáciles de limpiar.

PLANOS GAMA ALTA

TÉCNICA

Para la propuesta de la nueva planta, se consideraron las problemáticas identificadas en el estado actual y se cambió la distribución, derrumbando el muro que daba al comedor para hacer una cocina abierta y agregar una pequeña barra con sus respectivas sillas; se cerró uno de los ingresos para aprovechar el espacio y colocar un mueble en L que incluya el lavadero y la cocina empotrable. Se propusieron una serie de acabados para la gama alta, considerando precios y calidad (estos se ven en el cuadro de acabados y en la planta pintada). Se agregaron luminarias, lo que implicaba actualizar el plano de instalaciones eléctricas.

PLANTA INST. ELÉCTRICASPLANTA INST. SANITARIAS

CUADRO DE ACABADOS

CORTES TÉCNICOS GAMA ALTA

Los cortes técnicos sirven para mostrar la información de los acabados y donde se encuentran aplicados, para saber las dimensiones como altura, ancho y profundidad de los objetos y para verificar algunos datos que no se encuentran especificados en la planta. Consideramos que hacer los cortes fue una de las partes más dificiles de hacer porque se tenía que ser bien minucioso a la hora de colocar los materiales y acabados, de dibujar los muebles y definir las dimensiones de estos; y colocar su respectivo cuadro de vanos.

COCINA | REMODELACIÓN

CORTES PINTADOS GAMA ALTA

La presentación de las plantas pintadas son especialmente para el cliente. Estos deben llamar la atención del cliente y convencerlo de que es una buena propuesta. Aquí es en donde se verifica si los materiales y colores usados realmente combinan al juntarlos en un solo espacio. Considermos que fue la parte más divertida y entretenida de hacer. De esta parte aprendimos de la importancia de una presentacion especial para el cliente y que no solo se deben hacer los planos técnicos.

COCINA | REMODELACIÓN

PRESUPUESTO, DETALLES Y 3D / GAMA ALTA

Para terminar de completar los planos técnicos, se debían hacer detalles de alguna parte de la cocina; para lo cual nos guiamos de algunos referentes para luego personalizar nuestros detalles según la propuesta del mobiliario. El 3D de la propuesta también se tenía que realizar, incluyendo los materiales que se propusieron para la gama alta. Por último, se realiza el presupuesto de todo el proyecto, aquí aprendimos de algunos precios de acabados, luminarias, aparatos y accesorios.

COCINA | REMODELACIÓN

VISTAS GAMA ALTA

Finalmente, se realizaron vistas del 3D para la presentación al cliente. Las vistas ayudan a visualizar las ideas del proyecto de una manera realista y atractiva. Son el resultado de la propuesta de interiorismo, mobiliario y arquitectura. Disfrutamos mucho del proceso de los renders, consideramos que fue un buen resultado ya que usamos unos acabados agradables, ajustamos la iluminación de manera que la imagen se vea amigable, y agregamos pequeños detalles como objetos que comúnmente hay en una cocina (botellas, condimenteros, artefactos, etc)

COCINA | REMODELACIÓN ACABADOS DE CONSTRUCCIÓN

PLANOS GAMA BAJA

PLANTA TÉCNICA

PLANTA PINTADA

Para la propuesta de la gama baja, se mantuvieron los cambios de distribución de la gama alta, considerando las problemáticas identificadas en el estado actual. Se propusieron una serie de acabados para la gama baja, considerando precios y calidad (estos se ven en el cuadro de acabados y en la planta pintada). Se agregaron luminarias diferentes a la de la gama alta, lo que implicaba actualizar el plano de instalaciones eléctricas. Como se puede observar, los acabados son de colores más claros y predomina el uso de la melamina blanca para ahorrar costos.

CUADRO DE ACABADOS

PLANTA INST. ELÉCTRICASPLANTA INST. SANITARIAS

COCINA | REMODELACIÓN ACABADOS DE CONSTRUCCIÓN

CORTES TÉCNICOS GAMA BAJA

Los cortes técnicos sirven para mostrar la información de los acabados y donde se encuentran aplicados, para saber las dimensiones como altura, ancho y profundidad de los objetos y para verificar algunos datos que no se encuentran especificados en la planta. Consideramos que hacer los cortes fue una de las partes más dificiles de hacer porque se tenía que ser bien minucioso a la hora de colocar los materiales y acabados, de dibujar los muebles y definir las dimensiones de estos; y colocar su respectivo cuadro de vanos.

COCINA | REMODELACIÓN ACABADOS DE CONSTRUCCIÓN

CORTES PINTADOS GAMA BAJA

La presentación de las plantas pintadas son especialmente para el cliente. Estos deben llamar la atención del cliente y convencerlo de que es una buena propuesta. Aquí es en donde se verifica si los materiales y colores usados realmente combinan al juntarlos en un solo espacio. Considermos que fue la parte más divertida y entretenida de hacer. De esta parte aprendimos de la importancia de una presentacion especial para el cliente y que no solo se deben hacer los planos técnicos.

COCINA | REMODELACIÓN

PRESUPUESTO, DETALLES Y 3D / GAMA BAJA

DETALLE 1: Detalle de tablero de granito con mueble

DETALLE 2: Detalle de tablero de granito con lavado

COCINA | REMODELACIÓN ACABADOS DE CONSTRUCCIÓN

VISTAS GAMA BAJA

Finalmente, se realizaron vistas del 3D para la presentación al cliente. Las vistas ayudan a visualizar las ideas del proyecto de una manera realista y atractiva. Son el resultado de la propuesta de interiorismo, mobiliario y arquitectura. Disfrutamos mucho del proceso de los renders, consideramos que fue un buen resultado ya que usamos unos acabados agradables, ajustamos la iluminación de manera que la imagen se vea amigable, y agregamos pequeños detalles como objetos que comúnmente hay en una cocina (botellas, condimenteros, artefactos, etc)

EC2 -Criterios RIBA: CG1, CG2, CG3, CG5, CG6,CG7, CG8, CG9

CRÍTICA CALIFICADA CRÍ T ICA CALIF ICADA

ETAPAS DEL DESARROLLO E TAPAS DEL

Semana 09-13

DESCRIPCIÓN

Presentación PPT

Análisis de Empresa y Marca y propuesta conceptual Propuesta de materiales y cartilla de colores Layout de distribución Vistas interiores. Presentación para el cliente PPT

Desarrollo de proyecto - A3 Planta distribución Plano de acabados Plano de techos Planos de cortes (4 cortes)

OBJE TIVOS

Conocer, abstraer e interpretar la identidad de marca y fundamentar la selección de acabados y criterios de diseño en función al concepto.

Conocer el proceso de diseño, identificando las etapas del proyecto y sus aprobaciones respectivas para lograr un resultado.

Saber desarrollar los documentos requeridos para la ejecución de un proyecto, así como dominar la aplicación y desarrollo de los acabados de construcción dentro de un proyecto a nivel de detalle constructivo.

Saber fundamentar la selección de materiales y diseño en función de un concepto preestablecido.

CRITERIOS DE EVALUACIÓN CRITERIOS DE E VALUACIÓN

Criterios Puntaje

análisis de marca y conceptualización3

coherencia en la selección de materiales 3

plano de distribución 3 plano de acabados 3 plano de techos 3 plano de cortes 3 vistas 2 TOTAL 20

FORMATO DE ENTREGA DE ENTREGA

Sustentación Expediente técnico Portafolio

APRENDIZAJE APRENDIZA JE

Consideramos que la parte que más nos costó hacer para la crítica calificada fue hacer la propuesta conceptual ya que se debía abstraer e interpretar la identidad de la marca. En nuestro caso primero presentamos como idea la utilización de curvas en nuestro diseño; pero luego nos dimos cuenta que no iba con la escencia de la marca ‘’Timberland’’, sino las ramificaciones y figuras irregulares que abstrajimos del logo. Luego de tener esta idea clara, los planos salieron más rápido, diseñando el mobiliario y acabados en base a esta idea.

QR DE LA ENTREGA DE LA ENTREGA

-Criterios RIBA: CG1, CG2, CG3, CG5, CG6,CG7, CG8, CG9

IMPLEMENTACIÓN IMPLEMEN TACIÓN DE LOCAL CORPORATIVO DE CORPORAT I VO

Semana 09-16

DESCRIPCIÓN

En grupos se deberá elaborar el proyecto de implementación de oficinas corporativas con sede en lima para una de la empresa elegida. Los alumnos deberán estudiar los objetivos de la empresa y la marca, así como su identidad corporativa para poder plantearla tanto en la selección de materiales como en todas las etapas de diseño.

El proyecto deberá pasar por las siguientes etapas con los siguientes requisitos:

Estudio de marca e identidad corporativa. ( Deberán analizar a la empresa, cuál es su misión y visión, la imagen corporativa, uso de logos colores y necesidades)

Propuesta de materiales y elaboración de layout de distribución.

Vistas o presentación para el cliente.

Proyecto arquitectónico el cual contará con: a. Planta distribución (Cuadro de vanos, mobiliario, acotado). 1: 50 b. Plano de acabados (Pisos y revestimientos) con detalles de revestimiento en corte. Escala 1:50 y 1:25 c. Plano de techos (Falsos techos, iluminación, y rejillas de aire acondicionado). Escala 1:50 d. Cortes detallados a colores acotados y con notas. Escala 1.50 e. Detalles: Escala 1:25, 1:10, 1:5 según sea conveniente. f. Memoria descriptiva de acabados.

OBJETIVOS OBJE TIVOS

Conocer, abstraer e interpretar la identidad de marca y fundamentar la selección De acabados y criterios de diseño en función al concepto.

Conocer el proceso de diseño, identificando las etapas del proyecto y sus aprobaciones respectivas para lograr un resultado.

Saber desarrollar los documentos requeridos para la ejecución de un proyecto, así como dominar la aplicación y desarrollo de los acabados de construcción dentro de un proyecto a nivel de detalle constructivo.

Saber fundamentar la selección de materiales y diseño en función de un concepto preestablecido.

EC2

CRITERIOS DE EVALUACIÓN CRITERIOS DE E VALUACIÓN

Criterios Puntaje

análisis de marca y conceptualización2 coherencia en la selección de materiales 3

plano de distribución 2 plano de acabados 2 plano de techos 2 plano de cortes 3 plano de detalles 3 vistas 2 memoria descriptiva 1

TOTAL 20

FORMATO

DE ENTREGA

Sustentación Expediente técnico Portafolio

APRENDIZAJE APRENDIZA JE

Aprendimos a investigar detalladamente una empresa para sacar sus principales características para hacer una oficina que refleje su esencia. Fue un trabajo donde, en cada paso que dabamos, teníamos que pensar en la identidad de la marca. Opinamos que tuvimos una oficina satisfacioria, la cual refleja la marca, donde se tiene un lenguaje orgánico, reflejado en los materiales utilizados y, en referencia al logo, se utilizó las ramificaciones, con ello, se ubtuvo el mobiliario, el cual se asemeja a este. Por último, se quiso resaltar elementos importantes con acentos de color amarillo y naranja.

IMPLEMENTACIÓN OFICINA ACABADOS DE CONSTRUCCIÓN

ACABADOS DE CONSTRUCCIÓN

OFICINA TIMBERLAND

IMPLEMENTACIÓN DE OFICINA RAZÓN DE SER

Lucha activa por mejorar la sociedad y el cuidado del medio ambiente.

Timberland es una compañía estadounidense de accesorios, calzado y ropa deportiva o de montaña en la que trabajan unas 5.500 personas en todo el mundo. Esta marca se caracteriza por usar materiales reciclados en la fabricación de productos, el cual representaría su compromiso con el medio ambiente, responsabilidad que añade valor a su marca por parte de sus clientes y la sociedad.

MISIÓN

Nuestra misión es equipar a las personas para hacer una diferencia en el mundo. Hacemos esto creando productos sobresalientes y tratando de hacer una diferencia en las comunidades en las que vivimos y trabajamos. Demostramos esta filosofía en todas las facetas de nuestra empresa, desde nuestros productos hasta la participación de nuestros empleados en nuestras comunidades.

¿ QUÉ SE PUEDE ESPERAR DE LA MARCA ?

Oportunidades para aprender y participar además de un ambiente de trabajo que es positivo, inclusivo e inspirador, todos los dias.

¿ QUÉ ESPERA LA MARCA DE NOSOTROS ?

Un compromiso de aplicar su pasión y talentos, mientras genera un impacto positivo en la empresa, la comunidad y en usted mismo.

ACERCA DE

La investigación y posterior análisis de la razón, mísión, visión e historia de la marca nos permitio entender la evolución de la misma y la idea base con la cual se generó la empresa, ello nos ayudaría posteriormente ya que el lograr entender estos conceptos resulto fundamental para poder mantener la escencia de la marca en todo el proceso de diseño de la oficina y asegurarnos así que el diseño final se adapte a la marca.

ACABADOS DE CONSTRUCCIÓN

EVOLUCIÓN DE LA EMPRESA

HISTORIA DE TIMBERLAND

El fundador Nathan Swartz, compró una parte de la Abington Shoe Company.

Abington Shoe Company se mudó a la población de Newmarket, New Hampshire, localizada en Nueva Inglaterra conocido por sus montañas, densos bosques, ríos, lagos y acceso a las costas del Este de los Estados Unidos de América.

Salir a la intemperie en cualquiera de estos climas era un problema, que Timberland nació para resolver.

Se inventó la bota original a prueba de agua (Waterproof), y se llamó “Timberland”. Estas “botas amarillas” premium definieron los nuevos estándares para el desempeño de la tecnología “Waterproof” en la industria del calzado.

FECHAS IMPORTANTES

Se comercializa los productos fuera de Estados Unidos por primera vez.

Lo usaban personas que lo querían para todo tipo de condiciones climáticas y los trabajadores que necesitaban equipo resistente y confiable, así como entre muchos otros que sólo querían un par de botas que lucieran muy bien.

1980 2018 1988

Presentamos la colección de ropa Timberland®.

El equivalente a 128 millones de botellas de agua de plástico se recicla en nuestro calzado, desde 2009. Para 2018, ese número aumenta a más de 345 millones.

2013 1992

Se inicia el programa de voluntariado para empleados The Path of Service™ donde los empleados podían utilizar hasta 16 horas de tiempo libre remunerado para ser voluntarios.

1952 1973 2022 1978

Se planta nuestro árbol número diez millones, alcanzando nuestra meta para 2020, 2 años antes de lo programado.

2018 Establecimos el objetivo de plantar 50 millones de árboles más para 2025.

Estas botas definieron la marca. Fueron tan revolucionarias para su época que se cambió el nombre de la compañía a Timberland.

La herencia de trabajo duro, innovación y amor por la naturaleza de Timberland continua hasta la fecha.

IMPLEMENTACIÓN OFICINA ACABADOS DE CONSTRUCCIÓN

DE CONSTRUCCIÓN RESPONSABILIDAD

INNOVACIÓN INSPIRADA POR LA NATURALEZA ACABADOS

METAS

1. El 100 % de los materiales naturales provendrá de fuentes que utilicen prácticas de agricultura regenerativa.

2. El 100% de los productos estarán diseñados para la circularidad. De esa manera, no tendrán un impacto negativo y, en última instancia, lograrán un desperdicio cero.

VISIÓN

Un futuro más verde es un futuro mejor: Inspirándonos en la naturaleza, diseñaremos productos netos positivos, devolviendo a la naturaleza más de lo que tomamos a través de dos caminos: la regeneración y la circularidad.

REGENERADOR

La naturaleza tiene el poder de volver a crecer: la agricultura regenerativa imita a la naturaleza. Los animales pastan en patrones naturales y la siembra de diversos cultivos replica la diversidad de la naturaleza.

POSITIVO NETO

Disminuir el impacto ambiental al dejar dejar la Naturaleza mejor de como se encontra. Mejorar la biodiversidad , la calidad del agua y el bienestar de los agricultores.

CIRCULARIDAD

En la Naturaleza, todo tiene un uso y una reutilización, nada se desperdicia. Así es como pensamos cuando diseñamos: reciclando materiales y productos.

La investigación a profundidad acerca de la identidad de la marca nos permitio definir parámetros claros desde un punto de vista estético de la marca, el lograr comprender la importancia de los conceptos de la naturaleza que posee la marca así como la tipografía, logo y gama de colores que usa nos sirvio para diseñar una oficina acorde a la estética que Timberland utiliza en todos sus proyectos.

PALETA DE COLORES

IMPLEMENTACIÓN OFICINA

MEJORAR LA SOCIEDAD Y EL CUIDADO DEL MEDIO AMBIENTE.

En base al análisis de todo lo investigado realizamos un brief y un moodboard donde plasmamos la estética e imagen de la marca, realizar ello nos permitio comprender y resumir la imagen que quiere transmitir Timberland, así mismo, estos dos collages nos sirvieron en adelante para poder usarlos como una base para guiarnos en cada etapa del diseño de la oficina y así asegurarnos que esta sea la adecuada para el cliente seleccionado.

CORPORATIVA ACABADOS DE CONSTRUCCIÓN MOODBOARD

ARQUITECTURA

IMPLEMENTACIÓN OFICINA ACABADOS DE CONSTRUCCIÓN

ACABADOS DE CONSTRUCCIÓN

ANÁLISIS DE REFERENTES

IMPLEMENTACIÓN DE OFICINA

CUARTEL GENERAL DE TIMBERLAND EN NEW HAMPSHIRE

DATOS GENERALES

UBICACIÓN: STRATHAM, NUEVA HAMPSHIRE

ARQUITECTO: IA Interior Architects AÑO: 2021 ÁREA: 20 000 m2

DESCRIPCIÓN

El concepto general configura el diseño del espacio con un «sendero» sinuoso que conduce desde el hall a la oficina, pasando por una bulliciosa actividad en el camino.

El viaje orgánico a través del espacio muestra un enorme «muro viviente», y un muro digital que presenta a personas y héroes reales que están cambiando el mundo.

ATMOSFERA

El nuevo espacio se convierte en un entorno colaborativo, enérgico y avanzado que ejemplifica los valores y la cultura de la compañía. Uno de los objetivos principales del proyecto es traer el exterior al interior. Es una forma de simbolizar la convicción de Timberland de que un futuro más verde es un futuro mejor

ÁREAS DEL PROYECTO

Los empleados y visitantes entran en un espacio amplio y luminoso con techos altos, un mostrador de recepción con vegetación encerrada entre paredes transparentes y una pared vegetal iluminada de dos pisos que exhibe el anagrama del árbol de Timberland. Diversos entornos de servicios como una tienda minorista, una cafetería, un gimnasio y una cafetería de horario completo se encuentran en medio del espacio de trabajo y las áreas de descanso, creando una conexión comunitaria y fomentando las reuniones casuales.

MATERIALIDAD

El lenguaje arquitectónico empleado en todo el espacio se inspira en el nuevo diseño comercial de Timberland y utiliza materiales reflectantes, formas orgánicas y capas texturizadas para llevar la naturaleza al interior. Las mesas comunitarias de gran tamaño están ubicadas en una arboleda real Los elementos orgánicos, las texturas y los colores, junto con la inundación de luz natural, inspiran a los visitantes a vivir el espíritu de la marca. Los toques del icónico color naranja de Timberland, con tonos de y muebles modernos de colores claros, se encuentran en todo el espacio, en los suelos se ha pavimentado con cemento pulido y parqué de madera clara.

PALETA DE COLORES

ATMOSFERA

La atmósfera tipo "incubadora" fomenta un sentido de espíritu creativo y emprendedor a través de sus numerosos espacios compartidos. El techo alto permite conductos de manejo de aire de calcetín suave, nubes acústicas y esquemas de iluminación variados.

ÁREAS DEL PROYECTO

En el proyecto de almacenes se tiene desde áreas de reunión de campo abierto hasta cafeterías interactivas, salas de conferencias de madera de granero y oficinas de garaje. El espacio incluye una sala de exposición de productos que cambia según la temporada y una sala de asambleas de 620 asientos completamente "conectada" que se puede dividir en salas de reuniones más pequeñas.

MATERIALIDAD

En el proyecto tenemos la madera como material predominante sigueindo la ideología de la marca de introducir elementos y conceptos naturales.

PALETA DE COLORES

Para lograr comprender la estética que busca timberland en sus proyectos analizamos 3 referentes de ofinas y proyectos existentes de la marca, este análisis nos permitio definir que tipo de materiales, acabados, texturas y colores se suelen utilizar, así como las estrategias proyectuales que se tienen para la implementación de todo ello. Tambien logramos identificar que tipo de espacios son los más utilizados y requeridos por la marca y que buscan con cada uno de ellos.

ACABADOS

ANÁLISIS DE REFERENTES

DATOS GENERALES

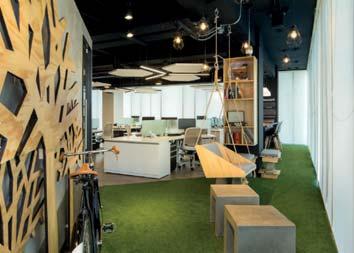

UBICACIÓN: CIUDAD DE MÉXICO, MÉXICO ARQUITECTO: A-001 Taller de Arquitectura AÑO: 2016 ÁREA: 325 m2

DESCRIPCIÓN

IMPLEMENTACIÓN DE OFICINA TERRAZA TIMBERLAND En este proyecto se concilió el interés de tener un espacio para la realización de eventos y la creación de una terraza como parte de los espacios de HomeWork, el espacio permite a las empresas o marcas hacer marketing a través de proyectos de ciudad responsables y no invasivos.

PALETA DE COLORES

ATMOSFERA

Se creó un lenguaje arquitectónico acorde al espíritu de la marca Timberland, que se inspira en la experiencia al aire libre. La Terraza Timberland, siendo el primer mirador hacia el Monumento a la Revolución, se hace partícipe del proceso de reactivación urbana de la Plaza, a partir de una manera diferente de promover una marca: haciendo ciudad y potenciando espacios en desuso.

MATERIALIDAD

Se propuso una planta libre techada parcialmente, que posibilita acoger diversos eventos, como fiestas, conciertos, restaurant, bar, prácticas de yoga, entre otros. Usando materiales como madera aparente, metal y cubierta de lámina

OFICINA

GERANCIA GENERAL

GERENTE GENERAL SALA DE DIRECTORIO CREACIÓN DE CONTENIDO SALA DE REUNIONES CREATIVOS

DIRECTORIO COLABORADORES

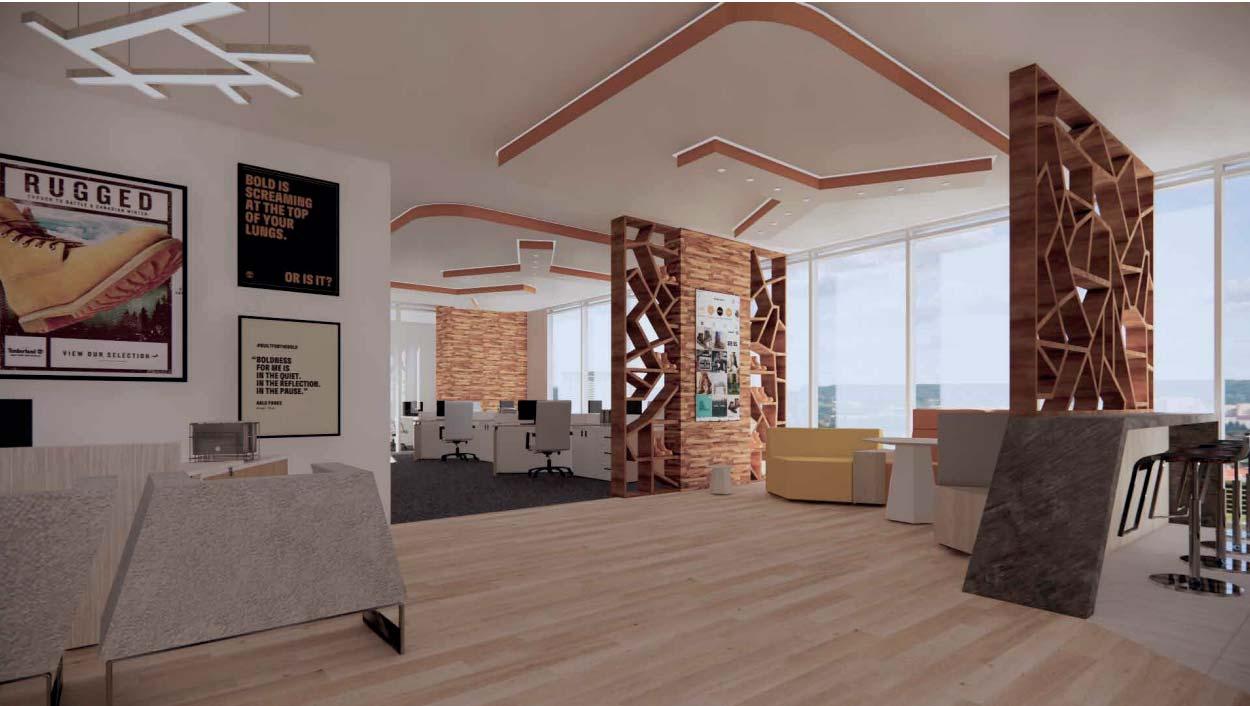

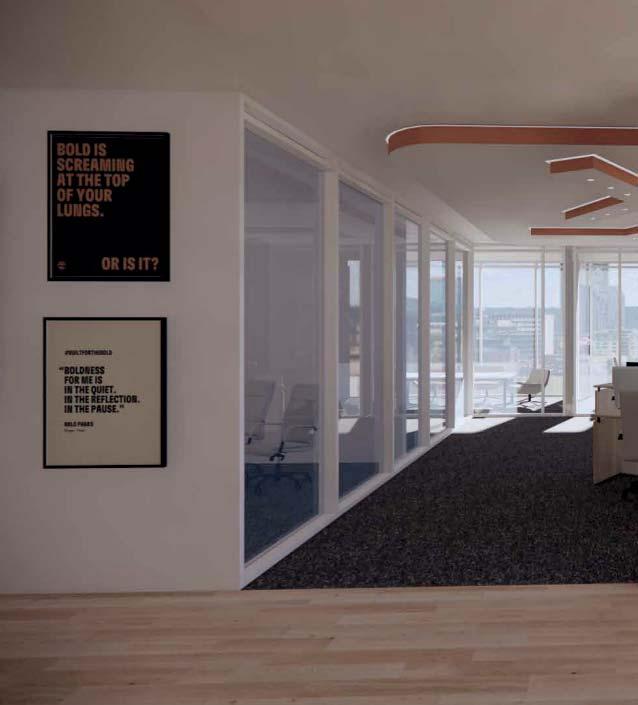

Utilizando lo analizado en los referentes en cuanto a espacialidad, atmosfera, materialidad y acabados, se realizo un organigrama donde plasmamos las áreas que estamos proponiendo para el proyecto y como estas se relacionan entre si respecto a uso y tipos de espacios según categoría. Tambien se realizo un cuadro de acabados resumen donde plasmamos los materiales a utilizar

la implementación de la oficina.

OFICINA| REMODELACIÓN

ACABADOS DE CONSTRUCCIÓN

IMPLEMENTACIÓN OFICINA

Para comenzar con el diseño e implementación de la oficina la cátedra nos brindo el plano base de un espacio el cual debimos análizar para poder determinar las estrategias proyectuales y cual sería la manera más eficiente de intervenir el espacio y repartir las áreas propuestas.

ACABADOS DE CONSTRUCCIÓN

IMPLEMENTACIÓN OFICINA

En la planta de remodelación definimos la espacialidad de cada área propuesta en el proyecto así como cada elemento ubicado en este según los criterios definidos en la etapa anterior., tambien definimos los tipos de cerramiento de los espacios y la ubicación del mobiliario dentro de los mismos. En la planta de acabados espacificamos los materiales y colores utilizados en cada espacio y plasmamos la manera en que la implementación de cada uno de ellos nos ayuda a dotar a cada área de la atmosfera que se busca generar siguiendo la imagen de la marca.

ACABADOS DE CONSTRUCCIÓN

IMPLEMENTACIÓN OFICINA

Los cortes técnicos sirven para mostrar la información de los acabados y donde se encuentran aplicados, para saber las dimensiones como altura, ancho y profundidad de los objetos y para verificar algunos datos que no se encuentran especificados en la planta. Consideramos que hacer los cortes fue una de las partes más dificiles de hacer porque se tenía que ser bien minucioso a la hora de colocar los materiales y acabados, de dibujar los muebles y definir las dimensiones de estos; y colocar su respectivo cuadro de vanos. Asimismo, el esta parte del proyecto, fue de importancia considerar el falso cielo raso, ya que se plantea que la oficina sea desmontable.

OFICINA

Mediante la planta de Fcr, se logró entender los temas relacionados a luminaria, donde se proyecta los módulos colgantes. En este caso, toda la oficina cuenta con falso cielo raso. En la planta de aire acondicionado, se implementa el sistema dentro del falso cielo raso, donde se observan las tuberías de ingreso y retorno. Por último, en la planta de detectores de humo y rociadores, se implementa los módulos los cuales tienen que cubrir un área de 6 metros a la redonda.

ACABADOS DE CONSTRUCCIÓN

IMPLEMENTACIÓN OFICINA

Mediante los detalles se pudo entender cómo funcionaba la oficina de una dinera más técnica. Se analizaron las uniones, tantp del counter, como del logo con luz LED. Asimismo, se buscó un detalle que muestre entre el piso y el muro para ver cómo era el desamblake posterior. Fue imteresante saber cómo se puede, en un futuro, volver a tener otro uso dentro de la misma oficina.

ACABADOS DE CONSTRUCCIÓN

IMPLEMENTACIÓN OFICINA

Mediante la planta de acabados pintada, se puede tener una noción generar de cómo se ven los ambientes. En este caso, se priorizo tener colores en gamas neutrales, donde el mismo mobilario represente acentos importantes representativos de la marca. Con ello, tenemos colores vibrantes en zonas importantes. Se destaca el color naranja y amarillo.

DETALLE 1: Luz ledDETALLE 2: Muro con alfombra

ACABADOS DE CONSTRUCCIÓN

IMPLEMENTACIÓN OFICINA

La presentación de los cortes pintados importantes para el cliente. Estos deben llamar la atención del cliente y convencerlo de que es una buena propuesta. Aquí es en donde se verifica si los materiales y colores usados realmente combinan al juntarlos en un solo espacio. Se resalta en elevación los acentos que se buscan en el proyecto, donde destaca los colores naranja y amarillo.

IMPLEMENTACIÓN OFICINA ACABADOS DE CONSTRUCCIÓN

Finalmente, se realizaron vistas del 3D para la presentación al cliente. Las vistas ayudan a visualizar las ideas del proyecto de una manera realista y atractiva. Son el resultado de la propuesta de interiorismo, mobiliario y arquitectura. Disfrutamos mucho del proceso de los renders, consideramos que fue un buen resultado ya que usamos unos acabados agradables, donde predominan los colores tierra, con acentos importantes dentro del mobilario que son naranja y amarillo, característicos de la marca.

REFLEXIÓN FINAL REF LEX IÓN F INAL

Lorem ipsum dolor sit amet, consectetuer adipiscing elit, sed diam nonummy nibh euismod tincidunt ut laoreet dolore magna aliquam erat volutpat. Ut wisi enim ad minim veniam, quis nostrud exerci tation ullamcorper suscipit lobortis nisl ut aliquip ex ea commodo consequat. Duis autem vel eum iriure dolor in hendrerit in vulputate velit esse molestie consequat, vel illum dolore eu feugiat nulla facilisis at vero eros et accumsan et iusto odio dignissim qui blandit praesent luptatum zzril delenit augue duis dolore te feugait nulla facilisi.

El curso de acabados ha tenido un gran valor en el proceso de aprendizaje de nuestra carrera, ya que nos ha permitido poder hacer una adecuada selección e instalación de acabados para el diseño tanto interior como exterior de ambientes. Fuimos constantemente motivas a conocer más de cada uno de ellos, por lo que logramos, fuera del horario de clase, ir a conocer distintos acabados y sus texturas en tiendas como Cassinelli, Decor Center, etc.

Al mismo tiempo, el formato de entrega de planos nos enseñó que tan especifico deben ser las anotaciones y los detalles de cada acabado puesto, ya que esto en obra permite que no hayan errores o algún desface de acabados a la hora de la instalación.

CURRICULUM VITAE V I TAE

FIORELLA CARRASCO

20183723 CONTACTO

FORMACIÓN ACADÉMICA

PERFIL

(2018 – Actualidad)

Primaria y secundaria

Superior Universidad de Lima (2006-2017) Colegio Clemente Althaus y Colegio Maria Alvarado

INFORMACIÓN ADICIO-

Programa de Work & Travel (2021-2022) Puesto de Lift Operator Lugar: Whitetail Resort

Autocad

HERRAMIENTAS DIGITALES Revit Adobe Photoshop Adobe Illustrator

IDIOMAS

Inglés Portugués Español

ACTIVIDADES ACADÉMICAS

HOBBIES

CONTACTO

abril.fernandez1802@gmail.com 20183893@aloe.ulima.edu.pe +51 944 122 039

ABRIL FERNANDEZ F ERNANDEZ

20183893

PERFIL

Estudiante de arquitectura en la universidad de lima, interesada por la infuencia que tiene el diseño arquitectonico creativo e innovador en el entorno y las necesidades actuales de la sociedad. Posee metas y objetivos claros determinados a ejercer de forma competente y ayudar al desarrollo de nuesto medio asi como a la población.

https://www.linkedin.com/in/abril-alexandra-fernandez-flores-48a610222/

abrilfernandez18 https://issuu.com/abril.fernandez/docs

FORMACIÓN ACADÉMICA

Superior Universidad de Lima (2007-2017) Colegio NSSCJ - Huaraz Primaria y secundaria

INFORMÁTICA

(2018 – Actualidad)

ACTIVIDADES ADICIONALES Y LOGROS

- La Vivienda In/Formal El interes Social despues del COVID-19. CAP Regional Lima, 1 de mayo del 2020 - Certificado en v-ray, lumion y photoshop. TALLER EA LIMA, del 28 de marzo al 11 de abril del 2021 - Charla “Metodologías Proyectuales” 2019/2020/2021 - Universidad de Lima - Seminario “Ciudad Compacta y Estructura Urbana Policéntrica”Universidad de Lima - Istituto Italiano di Cultura - Proyecto final seleccionado para exposición en el curso Proyecto de Arquitectura II, 2019-1 - Voluntaria en Club Leo Nuevo Milenio, Programa de la ONG Lions Clubs International (Septiembre 2021 a la fecha)

HOBBIES

ACTUALIZACIÓN PROFESIONAL IDIOMAS

CONTACTO

dgiulfo@ginval.pe 20183959@aloe.ulima.edu.pe +51 988 900 962

DANIELA VALESKA DANIEL A GIULFO ACOSTA GIULFO

20183959

PERFIL

Estudiante de 8vo ciclo de la carrera de Arquitectura de la Universidad de Lima, interesada en prácticas en las áreas de diseño, proyectos de arquitectura, urbanismo y paisajismo. Conocimientos de inglés fluido, softwares de Autodesk, Adobe y renderizado, cuidado de plantas y manejo de redes sociales.

dgiulfo_arq https://issuu.com/danielagiulfo

https://pe.linkedin.com/in/ daniela-giulfo-170bbb175

FORMACIÓN

ACADÉMICA

ACTUALIZACIÓN PROFESIONAL

ERALMA S.A.C

Primaria y secundaria

(2018 – Actualidad)

Superior Universidad de Lima (2007-2017)

Colegio Sagrados Corazones Recoleta

IDIOMAS

Inglés C1 Certificado de Kaplan International Los Ángeles, Westwood.

Prácticas en área de Operaciones. Desarrollo de simulaciones digitales de diseño con la información del proyecto de arquitectura

Logros: - Sistematización de los proyectos a través del sistema BIM - Elaboración de procedimientos de ejecuciones de obras

(2018) Max Adobe Animate Adobe Ilustrator Adobe Photoshop Arnold Render AutoCAD Corona Render Enscape Revit Skecth Up Lumion Microsoft Office

Voluntariado en servicio y organización de ayuda social en Club Leo Nuevo Milenio

3ds

(2022)

(2021) (2021)

Reconocimiento de proyecto final de curso de Proyecto de Arquitectura VII 2021-2 seleccionado para exposición. (2020)

Reconocimiento de proyecto final de curso de Proyecto de Arquitectura IV 2020-1 seleccionado para exposición. (2020)

Reconocimiento de proyecto parcial de curso de Proyecto de Arquitectura IV 2020-1 seleccionado para exposición.

Reconocimiento de proyecto final de curso de Proyecto de Arquitectura III 2019-2 seleccionado para exposición.

(2019)

HOBBIES

Cine y teatro Música Deportes

CONTACTO

gabrielaglr1204@gmail.com 20170065@aloe.ulima.edu.pe +51 982 521 056

GABRIELA GABRIEL A GONZALES

20183959

PERFIL

Estudiante de 8vo ciclo de la carrera de Arquitectura de la Universidad de Lima. Tengo disposición y capacidad para trabajar en equipo Soy práctica y resuelvo con versatilidad los problemas. Procuro, a través de mis experiencias, convertirme en una gran profesional

https://pe.linkedin.com/in/ gabriela-gonzales-170bbb175

gabrielagonzales_arq https://issuu.com/gabrielaglr12

FORMACIÓN

ACADÉMICA

ACTUALIZACIÓN PROFESIONAL

Superior Universidad de Lima (2007-2016) Sagrado Corazón Sophianum Primaria y secundaria

IDIOMAS 3ds

Max Adobe Animate

(2017 – Actualidad)

(2020) Certificado del curso Revit Architecture por Macrotec Training Center.

Certificado del curso 3dsMax por Macrotec Training Center.

Certificado de Especialista Técnica en producción de Muebles de Melamina y MDF por Escuela ArtLabs e Instituto Beta Computer. (2021) (2020)

Certificado del curso Adobe Photoshop por IPAD.

(2020)

ACTIVIDADES ADICIONALES Y LOGROS

(2020) Voluntariado en servicio y organización de ayuda social en comunidades andinas perjudicadas por el friaje.

Reconocimiento de proyecto parcial de curso de Proyecto de Arquitectura I 2018-2 seleccionado para exposición.

Primer lugar en los macro regionales de fútbol 11 damas de los Juegos Deportivos Escolares Nacionales.

Segundo lugar en los macro regionales de fútbol 11 damas de los Juegos Deportivos Escolares Nacionales.

HOBBIES

Jardinería y terrarios. Marinera Norteña. Natación, fútbol y yoga.

(2018)

(2015)

Certificado del curso Adobe Illustrator por IPAD. (2020) (2013)

DANIELA DANIEL A PIMENTEL PIMEN T EL

20173726

CONTACTO

PERFIL

Estudiante de 8vo ciclo de la Carrera de Arquitectura en la Universidad de Lima, interesada en prácticas de diseño, urbanismo, construcción y proyectos. Conocimientos de inglés fluido, Ms Office avanzado, Revit, Autocad, Photoshop, Illustrator, programas de 3D, arquitectura sostenible y gestión de proyectos.

FORMACIÓN

art.arq21

ACTUALIZACIÓN PROFESIONAL

ACADÉMICA

Superior Universidad de Lima (2007-2017)

I.E.P San Columbano Primaria y secundaria

(2017 – Actualidad)

Inglés Certificado de Inglés Británico Intermdio (2022)

INFORMÁTICA

(2018)

Certificado en AutoCAD - Universidad Nacional de Ingenería (2019)

Proyecto Final de Orientación Estructural - Exposición (2020) Certificado en Sketchup Avanzado - Grid Studio (2021)

Certificado en Photoshop/Diseño de Paneles Avanzado - Grid Studio

ACTIVIDADES ADICIONALES Y LOGROS

(2020) Miembro de la selección de voley de la Universidad de Lima

Delegada del curso 2018-1 Proyecto de Arquitectura II 2021-2 Proyecto de Arquitectura VII 2020-2 Proyecto de Arquitectura V

Work and Travel - Whitetail Resort , Pennsylvania,USA. Diciembre 2021 - Marzo 2022 (Lift Operator)

daniela.ales21@hotmail.com 20173726@aloe.ulima.edu.pe +51 965 948 468 (2021)

Voluntaria en Servir , organización de ayuda social

HOBBIES

Dibujo Viaje Fotografía
