2.3. Espelhos Esféricos
Se tal experiência pudesse ser realizada nas condições ideais propostas pelo professor, o estudante dentro da sala a) enxergaria somente o raio de luz. b) enxergaria somente a fonte de luz. c) não enxergaria nem o espelho, nem o raio de luz. d) enxergaria somente o espelho em toda sua extensão. e) enxergaria o espelho em toda sua extensão e também o raio de luz.
3. (UEL) Um raio de luz r incide sucessivamente em dois espelhos planos E1 e E2, que formam entre si um ângulo de 60°, conforme representado no esquema a seguir. Nesse esquema o ângulo α, é igual a a) 80° b) 70° c) 60° d) 50° e) 40°
Advertisement
Gabarito dos exercícios de fixação: 1. A| 2. C| 3.B 2.3. Espelhos Esféricos
Um espelho esférico é constituído de uma superfície lisa e polida com formato esférico. Se a parte refletora for interna será um espelho côncavo caso a superfície refletora seja a parte externa será um espelho
convexo.
Disponível em: https://descomplica.com.br Espelho côncavo: A superfície refletora de luz é interna.
ELEMENTOS DE UM ESPELHO ESFÉRICO
C é o centro da esfera; V é o vértice da calota; O eixo que passa pelo centro e pelo vértice da calota é chamado eixo principal.
Disponível em: https://www.infoescola.com
O foco do espelho côncavo é real (foco convergente) enquanto o foco do espelho convexo é virtual (foco divergente).
A distância entre o foco e o vértice do espelho é chamada de distância foca (f) – Nos espelhos de Gauss f =R/2, onde R é o raio de curvatura.
Disponível em: http://portaldoprofessor.mec.gov.br

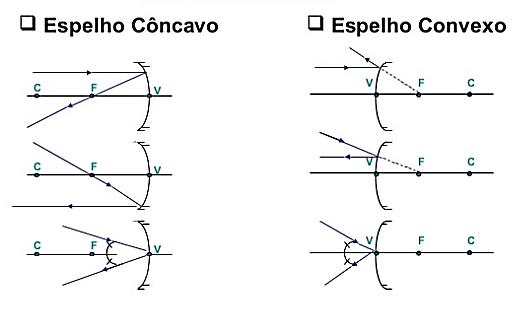

RAIOS NOTÁVEIS
1- Todo raio de luz que incide no espelho de maneira paralela ao eixo principal é refletido através do foco do espelho. 2- Todo raio de luz que incide no espelho sobre o centro de curvatura reflete-se sobre si mesmo.
3- Todo raio que passa pelo foco reflete-se paralelamente ao eixo principal.
Estes não são os únicos raios possíveis para um espelho esférico, mas certamente são os mais importantes. Tais raios permitirão a obtenção de imagens nos espelhos se conhecermos ao menos dois deles
IMAGENS NOS ESPELHOS ESFÉRICOS
1- ESPELHO CÔNCAVO:
Caso 2 – Objeto no centro de curvatura do espelho
Caso 4 – Objeto no foco do espelho
A imagem será imprópria. Não haverá formação de imagem.
A imagem é virtual (atrás do espelho), direita e maior que o objeto.
2- ESPELHO CONVEXO:

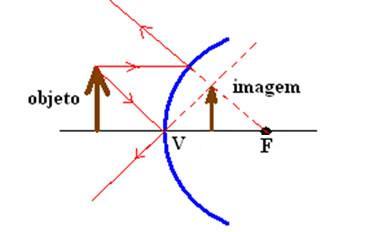

Caso um objeto qualquer seja colocado diante de um espelho convexo, usaremos dois raios para construir a imagem. Como mostra a figura, a imagem do objeto estará no encontro dos prolongamentos dos raios refletidos.
Imagem virtual direita e menor do que o objeto.
OBSERVAÇÃO
Um espelho convexo é utilizado em centros comerciais e lojas devido ao seu grande campo visual.
- Imagem real é a imagem formada pelos raios refletidos na superfície do espelho. Forma-se na frente do espelho e deve ser vista através de projeção. - Imagem virtual é a imagem formada pelos prolongamentos dos raios refletidos, está localizada atrás da superfície do espelho e é formada nos prolongamentos dos raios refletidos.
