HSO228 -90R
Medida de herraje Medida del módulo(externa)
Cocinas
Fecha de elaboración
Fecha de revisión
*Medidas del módulo basadas en tablero de 15mm y 18 mm 14 01 24
Referencia
HSO228-90R 440mm 800mm 150mm 500mm 900mm 200mm
*Incluye rieles cierre lento y enganche para pegar frente melaminico
Riel para canastas montaje al lateral cierre lento
Acero
Zincado
Para atornillar
Medida
460 mm
Capacidad máxima 35 kg

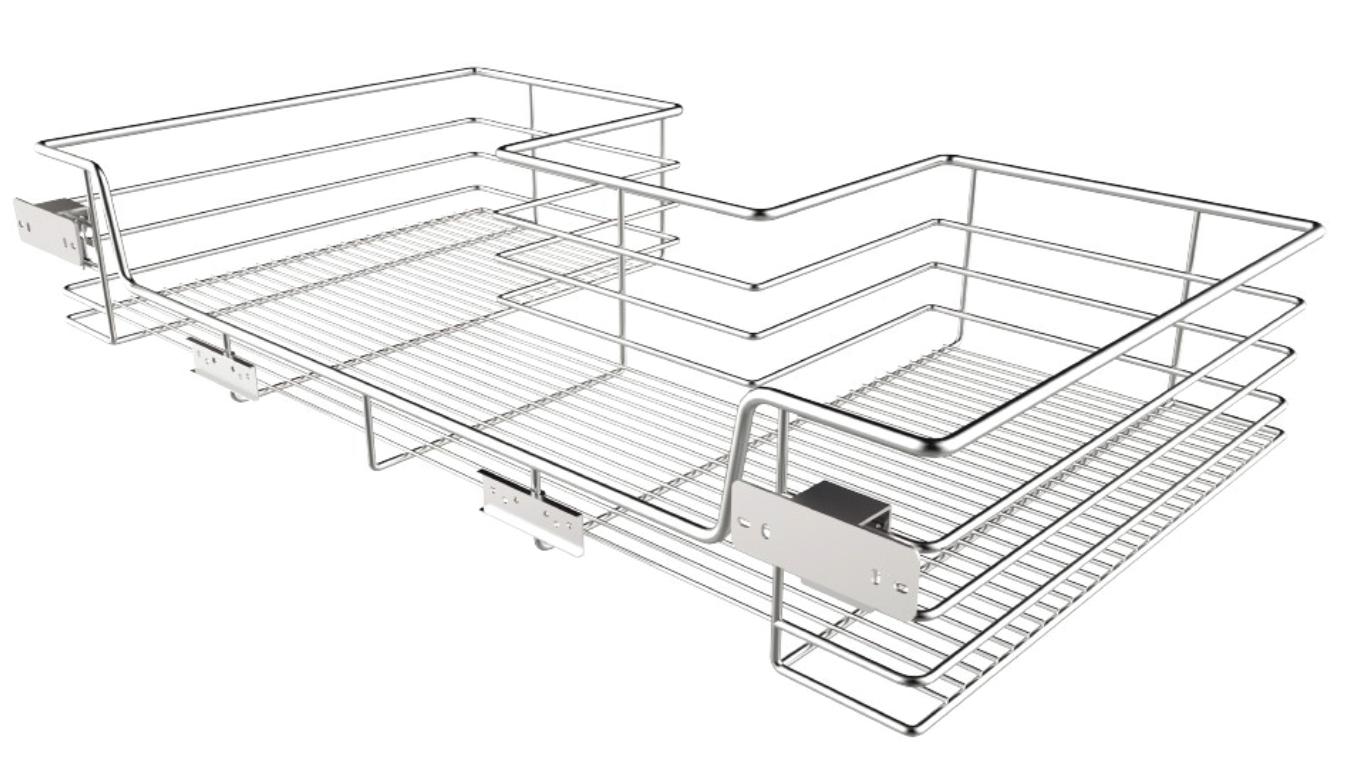

Canasta bajo fregadero con riel cierre lento
Material
Acabado superficial Acero Cromado
Fecha de elaboración
14 01 24
Fecha de revisión
Manual de instalación para riel cierre suave
1. Lista de accesorios
A. Canasta (1 Pieza)
B. Set de rieles cierre suave
C. Enganche para frente (2 Piezas)
D. Soporte para bloqueo de deslizador (4 piezas)
E. M4 x 12mm para parte H (6 piezas)
F. M4 x 16mm para madera (14 piezas)
M4 x 18mm para parte H (2 piezas)
2. Herramientas
*Herramientas no incluidas
3. Pasos
G.
H. Soporte puerta (1 pieza)
I. Soporte plástico para parte H (1 Pieza)
J. Adaptador (4 Piezas)
Cocinas
Fecha de elaboración
Fecha de revisión
Manual de instalación para riel cierre suave
Fijar los rieles
Fijar los enganches a la canasta
Fijar los tornillos 15-16mm en el tablero
Fijar la canasta
J
Ajustar de arriba/abajo, izquiera y derecha con los engances de la puerta
14 01 24
LOCK
