mgr inż. Ewelina Pabiś-Mazgaj Łukasiewicz – Instytut Ceramiki i Materiałów Budowlanych w Krakowie
dr hab. inż. Tomasz Gawenda, prof. AGH Katedra Inżynierii Środowiska, Wydział Inżynierii Lądowej i Gospodarki Zasobami, AGH w Krakowie
etapem w pracach nad wytworze niem granulatu z materiału pylistego jest wybór odpowiedniej metody granulacji, podyktowany właściwościami fizykochemicznymi surowca oraz do bór optymalnych parametrów procesowych. Obecnie dysponujemy wieloma technikami i urządzeniami do granulacji, co wynika z różnorodności materiałów pod dawanych aglomeracji. Warto wyjaśnić, że granulacja to pojęcie o bardzo ogólnym znaczeniu, które obejmuje różne procesy fizykochemiczne i fizykomechanicz ne polegające na formowaniu aglomeratu (granul), o określonym kształcie, wymiarach, strukturze oraz właściwościach fizykochemicznych z materiałów drob noziarnistych [1-4]. Z definicji granulacja to również aglomeracja, peletyzacja, grudkowanie czy kompakcja, dlatego pojęcia te stosowane są zamiennie, aczkolwiek wymienione procesy różnią się m.in. mechanizmem tworzenia aglomeratu (granul) [1-2]. Mimo braku jednoznacznego podziału technik granulacji, najczę ściej metody granulacji dzielimy na: bezciśnieniowe i ciśnieniowe.
Granulacja bezciśnieniowa i ciśnieniowa
Granulacja bezciśnieniowa przebiega bez lub z zastosowaniem dodatku, tzw. lepiszcza (spoiwa) i/lub cieczy wiążącej (najczęściej woda), które uła twiają proces łączenia się drobnych cząstek ma teriału w większe aglomeraty. W przypadku braku zastosowanego czynnika wiążącego mechanizm aglomeracji opiera się na samoczynnym łączeniu się drobnych cząstek na skutek intensywnego
mieszania poprzez działanie sił zewnętrznych oraz wewnętrznych – wiążących, które oddziałują przy odpowiednio bliskim kontakcie poszczególnych czą stek materiału. W przypadku zastosowania lepiszcza i/lub cieczy wiążącej proces aglomeracji opiera się na oddziaływaniu sił napięcia powierzchniowego cieczy i sił kapilarnych.
Proces aglomeracji bezciśnieniowej przeprowa dzany jest w takich urządzeniach, jak: granulator bębnowy, granulator talerzowy, granulator stożkowy, granulator łopatkowy i fluidyzacyjny [2].
Granulacja ciśnieniowa obejmuje takie techniki, jak: wytłaczanie, prasowanie, tabletkowanie, brykie towanie oraz peletyzowanie, w których czynnikiem powodującym scalanie materiału drobnoziarnistego jest wysokie ciśnienie. Powoduje ono zbliżenie ziaren do siebie oraz ich plastyczne odkształcenie. W proce sach aglomeracji ciśnieniowej, podobnie jak w bezci śnieniowej, często stosowane jest spoiwo i/lub ciecz wiążąca. Specyficzną techniką aglomeracji ciśnienio wej jest scalanie dwustopniowe (dry agglomeration), polegające na scalaniu materiału sypkiego w wyso kociśnieniowej prasie walcowej, a następnie rozdrab nianiu w odpowiednim urządzeniu kruszącym w celu uzyskania materiału o określonej frakcji ziarnowej. Aglomeracja dwustopniowa przeprowadzana jest w zintegrowanych zespołach scalająco-kruszących. Metoda ta sprawdza się w technologiach, w których nie jest istotny kształt, a jedynie zwarta lita struktura lub większy wymiar ziaren oraz wyższa gęstość niż w formie wyjściowej [4-8].
Czy ogromny postęp technologiczny i rozwój w zakresie nowoczesnych metod granulacji przyniósł uniwersalny przepis na scalenie pyłu zeolitowego?
Mimo dostępności tak wielu technik granulacji nadal scalanie niektórych materiałów drobnoziar nistych jest dużym wyzwaniem. Mowa tu o pylistych materiałach mikroporowatych, do których należą zeolity [9-10]. Dzięki swojej unikalnej budowie struk turalnej, opierającej się na występowaniu w prze strzennym szkielecie kanałów i komór o ściśle okre ślonych wymiarach molekularnych, mają one silne właściwości sorpcyjne i jonowymienne, które mogą być wykorzystywane w wielu gałęziach przemysłu [11]. Niestety, ze względu na swoją pylistą postać ich zastosowanie jest ograniczone, dlatego formowanie wysokodyspersyjnych mikroporowatych proszków w większe aglomeraty stanowi istotną kwestię w przemyśle. Zapotrzebowanie na takie materiały jest duże, w szczególności, że większość obecnie tak popularnych zeolitów syntetycznych powstaje w for mie proszków [9-10]. Z kolei dotychczas opracowane metody syntezy zeolitów w formie aglomeratów go towych do aplikacji przemysłowej mają zastosowanie jedynie na skalę laboratoryjną, a ich przemysłowe wdrożenie jest nieopłacalne. Również wiele opaten towanych metod aglomeracji pyłu zeolitowego nie ma zastosowania przemysłowego i/lub nie są one wystraczająco efektywne.
Dziwi fakt, że w dobie tak dużego postępu techno logicznego wciąż najczęściej wykorzystywaną metodą aglomeracji pyłu zeolitowego jest granulacja przez obtaczanie (przy użyciu jednego z urządzeń: granula tor talerzowy, granulator bębnowy) z zastosowaniem gliny (głównie minerały ilaste, takie jak montmoril lonit i kaolinit w ilości od 10 do 25%) jako lepiszcza [9-10]. Metoda ta była podstawą do opracowania wielu amerykańskich patentów z lat 60. [10].
Użycie gliny jako spoiwa nie zapewnia odpo wiedniej odporności mechanicznej granul, dlatego w dalszym etapie aglomeracji konieczna jest wyso kotemperaturowa (500-700°C) obróbka, tzw. proces kalcynacji [9]. Główną wadą omówionej wyżej metody jest wysoce energochłonny proces kalcynacji, któremu towarzyszy emisja substancji szkodliwych do atmosfe ry. Ponadto nie wszystkie zeolity są stabilne termicz nie – przykład to wytwarzany na skalę przemysłową zeolit syntetyczny Na-P1 [12]. W związku z powyższym należy poszukiwać innych lepiszczy niż glina, które zapewnią scaloną formę zeolitu bez konieczności przeprowadzenia procesu kalcynacji [13-14].
W pracy przedstawiono wyniki badań ekspery mentalnych polegających na wytworzeniu granulatu z pyłu zeolitowego metodą dwustopniowej aglomera cji ciśnieniowej pod kątem zastosowania jako sorbent substancji ropopochodnych. Określono podstawowe właściwości fizykochemiczne wytworzonych sorben tów i odniesiono je do wymagań stawianych sorben tom substancji ropopochodnych stosowanym przez jednostki Państwowej Straży Pożarnej w Polsce wg Dz.U. z 2010 r. Nr 85, poz. 553 [15].
Badania eksperymentalne
Materiałem do badań był pył zeolitowy (fot. 1) uzyskany podczas przeróbki mioceńskiego tufu wulkanicznego z zakarpackiego, ukraińskiego złoża Sokyrnytsya. Dokładna charakterystyka mineralo giczno-petrograficzna pyłu została przedstawiona w pracy [16]. Materiał poddano procesowi dwustop niowej aglomeracji ciśnieniowej (dry granulation).
Aglomeracja przebiegała etapowo: 1 etap – scalenie odpowiednio przygotowanej nadawy w wysokociśnie niowej prasie walcowej HPGR, 2 etap – sezonowanie (warunki sezonowania dobrano odpowiednio do zastosowanego lepiszcza), 3 etap – rozdrabnianie kawałkowej formy materiału, tzw. wyprasek (fot. 2) w kruszarce walcowej, 4 etap – klasyfikacja ziarnowa w celu uzyskania produktu o określonej wielkości. Proces aglomeracji prowadzono w układzie zamknię tym z zawrotem, przy stałych parametrach pracy urządzeń. Na rysunku 1 schematycznie przedstawiono przeprowadzony proces aglomeracji pyłu zeolitowego.

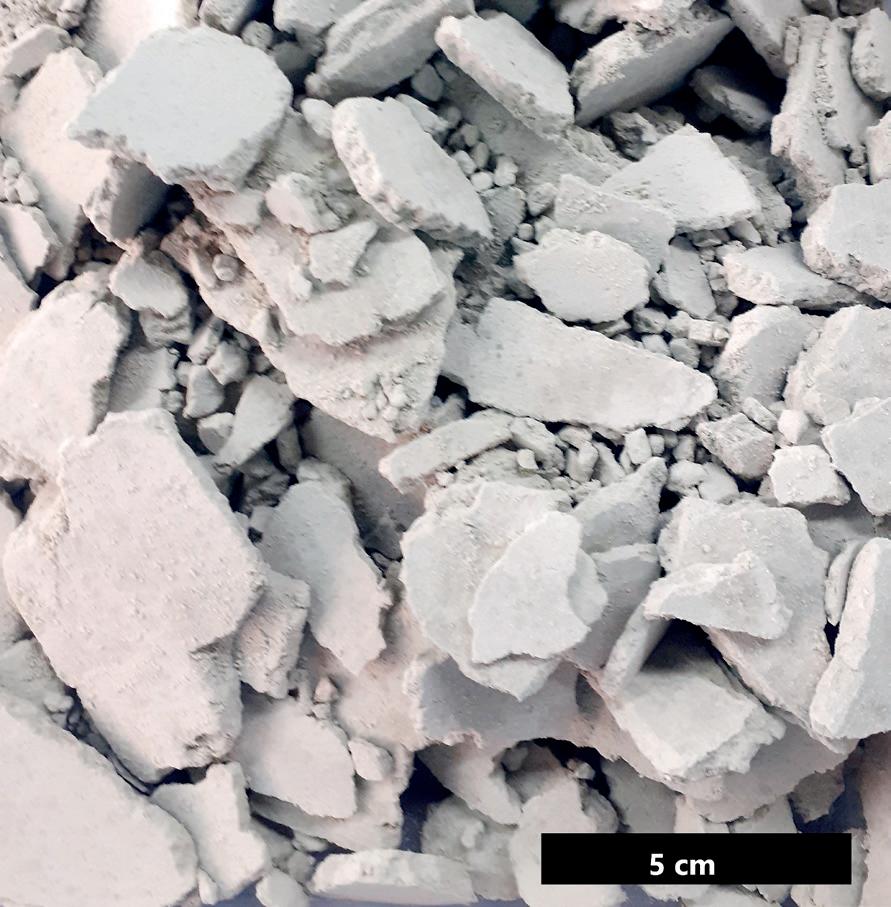

FOT. 1 Pył zeolitowy – surowiec do procesu granulacji FOT. 2 Wypraski z pyłu zeolitowego wytworzone w prasie HPGRRYS. 1
Schemat procesu granulacji pyłu zeolitowego
TAB. 1 Skład nadaw do procesu granulacji
Aglomerat
Skład nadawy
A-1 1% lepiszcza A + woda
A-2 2% lepiszcza A +woda
A-3 3% lepiszcza A +woda
B-1 1% lepiszcza B +woda
FOT. 3 Uzyskane produkty aglomeracji pyłu zeolitowego w trzech klasach ziarnowych: 0,5-1 mm, 1-2 mm, 2-4 mm
B-2 2% lepiszcza B +woda
B-3 3% lepiszcza B +woda C 6% lepiszcza C +woda
W badaniach sprawdzono skuteczność trzech różnych lepiszczy (A, B i C), których nazwy zostały zakodowane ze względu na procedury patentowe. W przypadku lepiszczy A i B testowano również wpływ ich zwiększającej się zawartości na właściwości uzyskanych aglomeratów poprzez dodatek w ilości: 1, 2, 3% masy pyłu. Wcześniejsze badania [17] wykazały, że optymalna wilgotność nadawy w procesie aglomeracji pyłu zeolitowego musi być zachowana w granicach 19%. Skład nadaw do procesu aglomeracji przedstawiono w tabeli 1. W efekcie procesu aglomeracji uzyskano 7 różnych aglomeratów zeolitowych w trzech klasach ziarnowych: 2-4 mm, 1-2 mm, 0,5-1 mm. Wytworzone aglomeraty zostały przebadane pod kątem zastosowania jako sorbenty substancji ropopochodnych poprzez określenie takich parametrów jakościowych jak: zdolność pochłaniania substancji ropopochodnych metodą Westinghouse’a i wody, g nasypowa wg PN EN 1097-3 [18] oraz odporność mechaniczna. Odporno oznaczono metodą zrzutu grawitacyjnego poprzez trzykrotny zrzut próbki o 50 g z wysokości 1 m na płytę stalową Wytrzyma la iloraz masy granulatu po odsianiu na sicie o wielko owie dolnego wymiaru granulatu do masy próbki przed testem zrzutu.
W badaniach sprawdzono skuteczność trzech różnych lepiszczy (A, B i C), których nazwy zostały zakodowane ze względu na procedury patentowe. W przypadku lepiszczy A i B testowano również wpływ ich zwiększającej się zawartości na właści wości uzyskanych aglomeratów poprzez dodatek w ilości: 1, 2, 3% masy pyłu. Wcześniejsze badania [17] wykazały, że optymalna wilgotność nadawy w pro cesie aglomeracji pyłu zeolitowego musi być za chowana w granicach 19%. Skład nadaw do procesu aglomeracji przedstawiono w tabeli 1. W efekcie pro cesu aglomeracji uzyskano 7 różnych aglomeratów zeolitowych w trzech klasach ziarnowych: 2-4 mm, 1-2 mm, 0,5-1 mm (fot. 3-4). Wytworzone aglome raty zostały przebadane pod kątem zastosowania jako sorbenty substancji ropopochodnych poprzez określenie takich parametrów jakościowych, jak: zdolność pochłaniania substancji ropopochodnych i wody metodą Westinghouse’a, gęstość nasypowa wg PN EN 1097-3 [18] oraz odporność mechaniczna. Odporność mechaniczną oznaczono metodą zrzutu grawitacyjnego poprzez trzykrotny zrzut próbki granulatu o masie około 50 g z wysokości 1 m na płytę stalową. Wytrzymałość na zrzut grawitacyjny określa iloraz masy granulatu po odsianiu na sicie o wielkości oczka odpowiadającej połowie dolnego wymiaru granulatu do masy próbki przed testem zrzutu.

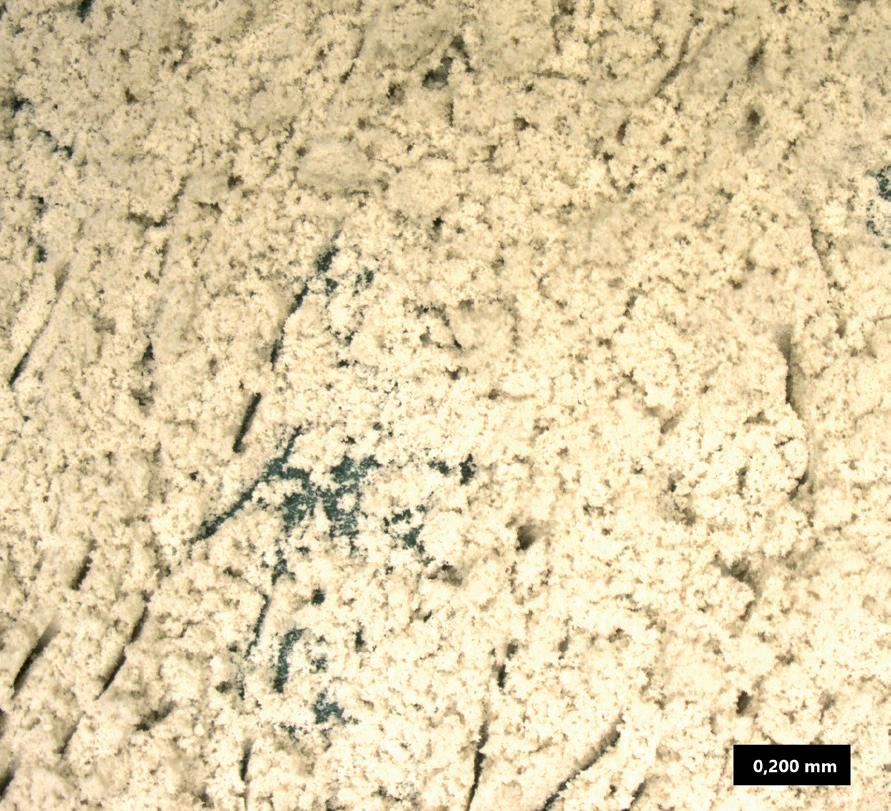

FOT. 4 Wyprodukowany aglomerat zeolitowy – widok poglądowy (po lewej), zbliżenie na powierzchnię ziarna aglomeratu (po prawej). Mikroskop stereoskopowy
W tabeli 2 przedstawiono wyniki badania gęstości nasypowej, zdolności pochłaniania oleju napędowego i wody dla wytworzonych aglomeratów. Gęstość nasy powa granulatów jest zbliżona i mieści się w zakresie od 700 do 780 g/dm3. Zdolność pochłaniania wody i oleju zmienia się w zależności od frakcji aglomeratu i we wszystkich przypadkach jest największa dla aglo meratu najdrobniejszego (o uziarnieniu 0,5-1 mm). Dodatkowo, wszystkie granulaty frakcji 0,5-1 mm spełniają wymagania w zakresie minimalnej zdol ności pochłaniania oleju napędowego dla sorbentów stosowanych przez jednostki ochrony przeciwpoża rowej w Polsce wg Dz.U. z 2010 r. Nr 85, poz. 553 [15], która wynosi 50% masy sorbentu. Najlepsze właści wości sorpcyjne wykazał aglomerat C frakcji 0,5-1 mm (zdolność pochłaniania oleju 69% wag. i chłonność wody 82% wag.). Badając wpływ zawartości lepiszcza A i lepiszcza B na właściwości wytworzonych aglome ratów zaobserwowano, że wzrost zawartości lepiszcza A w nadawie poprawia chłonność aglomeratów. Nie stwierdzono takiej zależności w przypadku lepiszcza B. Zaobserwowano, że aglomeraty z lepiszczem A i C
Aglomerat
Gęstość nasypowa [g/dm3]
po badaniu chłonności oleju napędowego zachowują swoją zwięzłą strukturę (fot. 5), co czyni je materia łem łatwym do zebrania w warunkach eksploatacji. Ponadto badanie chłonności wody wykazało, że aglomeraty z lepiszczem B przy kontakcie z wodą ule gają częściowemu rozpuszczaniu, co jest zjawiskiem niekorzystnym, ograniczającym jego zastosowanie jedynie do suchych warunków atmosferycznych, co z praktycznego punktu widzenia nie ma swojego uza sadnienia. Z kolei aglomerat C wykazał się właściwo ściami hydrofobowymi, co zwiększa możliwości jego zastosowania do wycieków oleju z powierzchni wód. W tabeli 3 przedstawiono wyniki odporności na zrzut grawitacyjny. Zgodnie z danymi literaturowymi [20-21] wytrzymałość na zrzut o wartości co najmniej 90% charakteryzuje aglomeraty dobrej jakości z uwa gi na transport i przechowywanie, bez względu na kształt i rozmiar. Z przeprowadzonych badań wynika, że jedynie aglomeraty C i A-2 posiadają odporność na zrzut grawitacyjny co najmniej 90% dla wszystkich wytworzonych klas ziarnowych (tj. 2-4, 1-2, 0,5-1 mm). Natomiast w przypadku aglomeratów z lepiszczem A wymaganie jest spełnione co najmniej w 1 klasie
Zdolność pochłaniania wg Westinghouse’a
TAB. 2 Wyniki badań gęstości nasypowej i zdolności pochłaniania wody i oleju metodą Westinghouse’a
FOT. 5
A-3
trzech klasach ziarnowych
badaniu
oleju napędowego (zdjęcie po lewej).
A-3 o uziarnieniu
po badaniu chłonności oleju (zdjęcie po prawej)
ziarnowej (frakcja 2-4 mm). Najmniejszą odporność mechaniczną wykazał aglomerat B-1 – odporność niż sza o około 20% w stosunku do wymaganej wartości.
Analizując podstawowe właściwości wytworzo nych aglomeratów pod kątem zastosowania jako sorbent substancji ropopochodnych, najlepsze właściwości wykazał aglomerat C frakcji 0,5-1 mm.
bentów substancji ropopochodnych. Przedstawiony proces dwustopniowej aglomeracji ciśnieniowej pyłu zeolitowego ma swoje wady i wymaga dopracowania, ale jest punktem wyjścia do dalszych eksperymentów i stanowi atrakcyjną alternatywę dla powszechnie znanych metod.
[1] Heim A. Granulacja – proces wciąż ważny, CHEMIK. 2012; 66 (5); 356-359.
[2] Gluba T. Granulacja bębnowa surowców Drobnoziarnistych o różnych składach ziarnowych, Zeszyty Naukowe.2012: 1116, Politechnika Łódzka.
Odpowiadając na pytanie postawione w tytule, można stwierdzić, że mimo dużego postępu tech nologicznego i rozwoju w zakresie nowoczesnych metod granulacji, nadal brak uniwersalnego przepisu na scalenie pyłu zeolitowego. Stosowane na skalę przemysłową metody może i pozwalają na uzyskanie produktu o odpowiednich parametrach jakościo wych, ale generują duże koszty, nie są obojętne dla środowiska i nie pozwalają na pełne wykorzystanie potencjału unikalnego surowca, jakim jest zeolit. Przeprowadzone badania eksperymentalne wykaza ły, że istnieje alternatywa dla wysokoenergetycznego procesu kalcynacji, który jest powszechnie stoso wany przy wytwarzaniu większości krajowych sor
[3] Litster J; Ennis B. The Science and Engineering of Granulation Proces ses.2004; 15.
[4] Pharm H, Gyeonggi H. Granulation techniques and technologiest. 2015; 5 (1); 55-6.
[5] Esnault V, Michrafy A, Heitzmann D, Michrafy M, Oulahna D. Processing fine powders by roll press. Powder Technology. 2012; 270; 484-489.
[6] Bembenek M. Badania i perspektywy nowych obszarów stosowania pra walcowych. Przemysł Chemiczny. 2017; 96 (9): 1845-1847.
[7] Bembenek M, Wdaniec P. Wpływ rodzaju kruszarki oraz parametrów jej pracy na suchą granulację proszków, Przemysł Chemiczny. 2019; 98 (2); 310-313.
[8] Gara P. Badania procesu dwustopniowej granulacji drobnoziarnistych odpadów, Przemysł Chemiczny. 2015; 94 (9), 1509-1511.
[9] Król M, Mikuła A. Synthesis of the zeolite granulate for potential sorption application, Microporous and Mesoporous Materials. 2017; 243; 201-205.
[10] Król M, Knapik A. Wstępne badania nad zastosowaniem nowe typu granulatu zeolitowego do sorpcji tlenków azotu, Sorbenty Mineralne. 2017.
[11] Auerbach S.M, Carrado K.A, Dutta P.K; Handbook of Zeolite Science and Technology Copyright Year 2003 ISBN 9780824740207 Published July 31, 2003 by CRC Press 1204 Pages.
[12] Franus W. Characterization of X-type zeolite prepared from coal fly ash. Polish Journal of Environmental Studies. 2012; 21 (2); 337-343.
[13] Atkins M, Glasser F. P, Jack J. J. Zeolite P in cements: Its potential for immobilizing toxic and radioactive waste species. Waste Manage ment.1995; 15 (2); 127-135.
TAB. 3 Wyniki odporności
grawitacyjny
[14] Tharnzil L. Immobilization of 137Cs on cement-zeolite composites. Waste Treatment and Immobilization Technologies Involving Inorganic Sorbents. Final report IAEA-TECDOC-947,1997; 153-160.
[15] Dz. U. z 2010 r. Nr 85, poz. 553.
[16] Pabiś-Mazgaj E, Gawenda T, Pichniarczyk P, Stempkowska A. Mineral Composition and Structural Characterization of the Clinoptilolite Powders Obtained from Zeolite-Rich Tuffs. Minerals. 2021; 11(10):1030.
[17] Pabiś-Mazgaj E, Gawenda T. Ciśnieniowa aglomeracja pyłu zeolitowego w prasie walcowej wysokociśnieniowej. Surowce i Maszyny Budowlane. 2021; 1:68-73.
[18] 1097-3 Badania mechanicznych i fizycznych właściwości kruszyw -Oznaczanie gęstości nasypowej i jamistości.
https://www.orlen.pl/content/dam/internet/orlen/pl/pl/dla-biznesu/ produkty/paliwa/olej-napedowy/Olej_napedowy_handlowy.pdf
Burris L.E, Juenger M.C.G. Effect of calcination on the reactivity of natural clinoptilolite zeolites used as supplementary cementitious materials, Construction and Building Materials. 2020; 258; 1-12.
