Hyundai – Doosan | Vier neue Kompakt baggermodelle von 2,8 t bis 5,7 t und fünf neue Radlader
Die Modelle DX50Z-7 (Bild) und DX55R-7 werden von einem Doosan-D18-Dieselmotor angetrieben (EU-Stufe V) mit 36,4 kW (50 PS) Leistung bei 2 200 minˉ1.
L HYUNDAI – DOOSAN
Vier neue in der
Kompaktbaggerreihe
Mit den vier neuen Modellen DX27Z7 (2,8 t), DX35Z7 (3,9 t), DX50Z7 (5,4 t) und DX55R7 (5,7 t) bringt Doosan Infracore Europe seine Kompaktbaggerreihe der nächsten Generation auf den Markt. Dank Kurzheckbauweise beim DX27Z7, DX35Z7 und DX50Z7 als ZeroTailSwing, sowie dem reduzierten Schwenkradius beim DX55R7 eignen sich die auf ein gemeinsames neuen Design setzenden Modelle für Arbeiten auf begrenztem Raum im Bauwesen, im Landschaftsbau und bei Infrastrukturprojekten. Das Neuheitenquartett wird von EUStufeVkonformen Motoren angetrieben.
Die Modelle DX27Z-7 und DX35Z-7 werden vom Doosan-D17-Motor angetrieben mit 18,4 kW (25 PS) Leistung bei 2400 min–1 bzw. 2200 min–1. Die Modelle DX50Z-7 und DX55R-7 greifen auf die Kraft des D18-Motors des Herstellers zurück, einem ebenfalls EU-Stufe-V-konformen Dieselmotor mit 36,4 kW (50 PS) Leistung bei 2200 min–1.
Ein Plattformkonzept mit neuem Oberwagen soll eine höhere Langlebig- bzw. Strapazierfähigkeit unterstützen. Neben erweiterten Hub- und Grabkräften bieten alle vier neuen Kompaktbagger zudem einen nach Herstellerangaben größeren Arbeitsbereich als vergleichbare Maschinen.
Die beiden Modelle DX27Z-7 und DX35Z-7 be sitzen einen Hydraulikfluss von 58 l/min bzw. 74 l/min. DX50Z-7 und DX55R-7 können mit einem Hydraulikfluss von 80 l/min aufwarten. Es gibt ein neues EPPR-Ventil für 2-Wege- sowie optionale Rotationsfunktionen, das dem Fahrer über ein JoystickRad die Proportionalsteuerung und eine 10-stufige Einstellung der Hydraulikflussrate im Display bereitstellt.
Die Modelle DX27Z-7 und DX35Z-7 sind jeweils mit langen Löffelstielen als Sonderausrüstung erhältlich, inklusive zusätzlicher Gegengewichte von 60 kg bzw. 100 kg. Für den DX55R-7 gibt es optional ein zusätzliches Anschraubgegengewicht mit 200 kg.
Neue Kabine rückt Komfort in den Mittelpunkt Die neuen Kompaktbagger wollen ebenso durch eine neue, geräumigere Kabine mit vollverglaster Zugangstür sowie einen exzellenten Fahrerkomfort und gute Manövrierbarkeit punkten. Die hohe Leuchtkraft der LED-Arbeitsscheinwerfer auf der Kabine verbessert die Sicht, als Sonderausrüstung sind zusätzliche LED-Scheinwerfer erhältlich.
Die neue Kabine kann beispielsweise mit einem verbesserten Heiz-/HLK-System (Klima optional bei den DX27Z-7 und DX35Z-7) aufwarten. Das Heiz-/ HLK-System bietet nun mehr Düsen zur direkten Er-
ZAHLEN
DX27Z7 DX35Z7 DX50Z7 DX55R7
Löffel: 0,06 m³ 0,11 m³ 0,16 m³
Grabtiefe (Standardstiel/langer Stiel):
2 645 mm/2 845 mm 3 275 mm/3 445 mm 3 480 mm Grabreichweite am Boden (Standardstiel/langer Stiel): 4 520 mm/4 720 mm 5 355 mm/5 515 mm 5 945 mm Grabhöhe: 4 515 mm 5 215 mm 5 575 mm 0,16 m³ 3 630 mm 6 090 mm 5 680 mm
Ausbrechkraft am Löffel (ISO): Auslegerschwenkung L/R: Hydraulikfluss: Bodendruck: 2,22 t 66,5°/53,5° 58 l/min 0,28 kg/cm2 3,45 t 66,5°/53,5° 74 l/min 0,36 kg/cm2 3,45 t 60°/53° 4,43 t 60°/53°
80 l/min
80 l/min 0,31 kg/cm2 0,33 kg/cm2
Neben erweiterten Hub- und Grabkräften bieten die vier neuen Kompaktbagger DX27Z-7, DX35Z-7 (Bild), DX50Z-7 und DX55R-7 einen nach Herstellerangaben größeren Arbeitsbereich als vergleichbare Maschinen.
DOOSAN INFRACORE EUROPE
wärmung oder Abkühlung der Luft, einschließlich an der vorderen und hinteren Säule.
Das HLK-System und das inkludierte DAB-Audiosystem können über den 8"-Touchscreen bedient werden. Das Bild der optionalen Heckkamera kann auf dem 5,7"- (DX27Z-7/DX35Z-7) oder 8"-Display (DX50Z-7/DX55R-7) angezeigt werden. Die Monitore zeigen auch die Flussrateneinstellung an.
Die beiden Modelle DX27Z-7 und DX35Z-7 verfügen über einen mechanisch gefederten Stoffsitz mit Heizung, die beiden anderen über einen luftgefederten Sitz mit Heizung.
Zu den weiteren Pluspunkten zählen die Zusatzhydrauliksteuerung (im Display 10-stufig einstellbar), Rändelrad-Joystick, USB-Ladegerät und 12-VBuchse sowie Getränkehalter.
Planierschild optimiert Die neuen Kompaktbagger besitzen ein neues Planierschild, das im Vergleich zu anderen Maschinen sowohl eine größere Hubhöhe als auch eine größere Grab tiefe ermöglichen soll. Zudem verfügen die Maschinen über einen neuen Planierschildsteuerhebel, mit dem der Fahrer zwischen einer hohen und einer niedrigen Geschwindigkeit für die Planierschildhydraulik wählen kann. Mit dem Wählschalter am Planierschildhebel lässt sich auch die Fahrgeschwindigkeit verändern. Wenn der Hydrauliköldruck beim Befahren einer Steigung in der schnellen Fahrstufe ansteigt, wird die Fahrgeschwindigkeit automatisch vom Schaltventil gedrosselt, um den Fahrkomfort für den Fahrer zu verbessern und die Belastung für die Maschine zu verringern.
Beim DX50Z-7 und DX55R-7 bietet die Schildsteuerung auch eine neue Schwimmstellung: Drückt man den Planierschildhebel vollständig nach vorn, rastet dieser ein und das Planierschild verbleibt in der Schwimmstellung. Beim DX50Z-7 und DX55R-7 können Kunden zudem die optionale Sperrfunktion wählen, die ein »Absinken« des Planierschilds verhindert. Ist die Maschine mit dem optionalen Planierschildsperrventil ausgestattet, ist die Schwimmfunktion nicht aktiv.
Bei den vier Kompaktbaggern wurden ebenso Auslegerschwenkwinkel und Schwenkradius verbessert. Die Sicht und Praktikabilität wurden ebenso verbessert, indem der Löffelüberstand über die Ketten hinaus vergrößert wurde. Da der Auslegerschwenkzylinder auf die linke Kabinenseite
80
Liter pro Minute
ENTSPANNT ARBEITEN!
Neu! Automatischer Schnellwechsler für 2- bis 6-Tonnen-Bagger
Stellen Sie sich vor, Sie sitzen in der Kabine und können von dort Ihren Tiltrotator EC206 oder andere Geräte an- und abkoppeln. Mit unserem neuen automatischen Schnellwechsler S40 ist das möglich. Schnell, bequem und sicher – das ist Standard bei engcon.
www.engcon.com
verlegt wurde, kann der Fahrer nun direkt an Wänden auf der rechten Maschinenseite arbeiten. Kraftstofftank und Auslegerschwenkzylinder wurden an der Kabinenbasis positioniert, wobei sich das Hauptsteuerventil nun auf der rechten Maschinenseite befindet, was die Sicht für Wartungsmaßnahmen und Arbeiten am Hauptsteuerventil verbessern soll. DoosanConnectTelematik Ein weiteres Merkmal der neuen Doosan-Kompaktbaggerreihe ist die serienmäßige Version 3.0 des Telematik-Management-Systems DoosanConnect, das Daten von Sensoren an den Maschinen erfasst. Die Kompaktbaggermodelle DX27Z-7 und DX35Z-7 sind damit nun die kleinsten Maschinen im DoosanAngebot mit dieser Lösung. t
Fünf neue Kompaktradlader gehen bei Doosan an den Start
Für fünf neue Radladermodelle greift Doosan auf die Expertise von Tobroco zurück (das bauMAGAZIN berichtete in Heft 2/22, Seite 60). Aktuell hat Doosan jetzt Details zu den kompakten Neuzugängen im Segment von 3,5 t bis 5 t bekanntgegeben.
Die neuen Kompaktradlader werden von Doosan als DL607, DL657, DL807, DL857 sowie DL80TL7 angeboten und decken ein breites Anwendungsspektrum ab, u. a. im GaLaBau, Erdbau, der RecyclingWirtschaft, der Vermietung, dem Baustoffhandel oder im Materialumschlag. Die Modelle DL607 und DL657 werden von einem StufeVMotor angetrieben, der bei 1 600 min¯¹ eine Leistung von 48,5 kW (66 PS) liefert. Der StufeVMotor in den Modellen DL807, DL857 und DL80TL7 leistet 55 kW (75 PS) bei 1 500 min¯¹. Das Abgasnachbehandlungssystem beinhaltet einen Oxidationskatalysator und einen DieselFeinpartikelfilter zur Reduzierung der Emissionen ohne selektive Abgasrückführung (SCR). Eine elektronische Fahrsteuerung soll hohen Fahrkom
fort sowie eine erhöhte Präzision und Schubkraft der Maschinen sichern. Die Modelle DL607 und DL657 bieten eine Höchstgeschwindigkeit von 30 km/h, während die Fahrgeschwindigkeit der Modelle DL807, DL857 und DL80TL7 bei 20 km/h, mit optionalem 2GangGetriebe bei 35 km/h liegt.
Der Hydrostatikantrieb steht für eine leistungsstarke Beschleunigung und einen ruckelfreien Betrieb. Das Bremspedal bietet eine InchFunktion. Ohne Druck auf dem Bremspedal ist die volle Leistung für das Antriebssystem verfügbar. Bei leichtem Druck auf das Bremspedal wird die Fahrgeschwindigkeit verringert, und die Arbeitshydraulik kann mehr Motorleistung in Anspruch nehmen. Bei vollem Druck auf das Bremspedal steht die Maschine still. In diesem Fall kann die Arbeitshydraulik die gesamte Motorleistung nutzen. Außer einem hydrostatischen 4RadAntrieb und AutomobilBedienelementen (Rexroth) verfügen die Kompaktradlader über eine 100%Differenzialsperre an beiden Achsen. Komfort und Sicherheit Zu den Komfortmerkmalen der Kabine zählt ein luftgefederter Sitz (Standardausrüstung), eine einstellbare Lenksäule und ein DABRadio. Auch bieten alle Modelle als Option eine Klimaanlage. Für unterschiedliche Anforderungen sind drei Kabinenversionen mit ROPS/FOPSZertifizierung erhältlich. Alle Modelle sind serienmäßig mit Sicherheitsdach ausgerüstet. Für mehr Komfort gibt es ein DeluxeSicherheitsdach oder eine vollständig geschlossene Kabine.
AllInOneJoystick Mit dem serienmäßig enthaltenen AllInOneJoystick stehen wichtige Bedienfunktionen direkt zur Verfügung. So kann der Fahrer die Fahrtrichtung ändern, den Fahrmodus umschalten oder die Differenzialsperre einschalten. Vollständige Kontrolle über die Hydraulik sowie zwei Proportionalschalter mit Haltefunktion erhöhen zusätzlich die Effizienz.
Das KnickPendelgelenk ermöglicht einen kleinen Wendekreis, auch kann die Maschine auf besonders engem Raum arbeiten. Das System sorgt dafür, dass alle vier Räder stets am Boden bleiben – auch bei Arbeiten in unwegsamem Gelände. Zur Produktivitätssteigerung kann der DL807/DL857/DL80TL7 auch mit dem speziellen Stabilosystem ausgerüstet werden. Es bietet zusätzlich Sicherheit und Komfort, weil Unebenheiten ohne Leistungseinbußen absorbiert werden.
Multifunktionalität zählt Dank optionaler Tandempumpe, einem doppeltwirkenden Zusatzkreislauf hinten und bis zu drei doppelt wirkenden Zusatzkreisläufen am Hubarm soll stets genügend Hydraulikleistung zur Verfügung stehen, selbst für anspruchsvolle Anbaugeräte und Anwendungen. Für die Modelle DL807, DL857 und DL80TL7 ist optional eine Hochleistungshydraulik für bis zu 121 l/min verfügbar. Drei Kinematikarten sind verbaut: Ein ZKinematikHubarm für hohe Ausbrechkraft und exzellente Ladehöhe (DL607 und DL807), ein PKinematikHubarm für einen niedrigeren Frontrahmen und erhöhte Hubkapazität (DL657 und DL857) sowie ein Teleskophubarm für maximale Hubhöhe und Reichweite (DL80TL7). Alle Modelle verfügen serienmäßig über eine HydraulikAnbaugeräteschnellkupplung. t

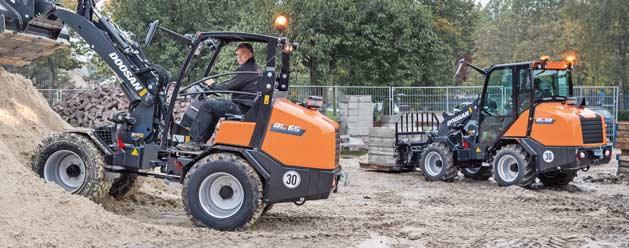

Die Modelle DL60-7 und DL65-7 bieten eine Höchstgeschwindigkeit von 30 km/h. Das Modell DL60-7 verfügt über einen Z-Kinematik-Hubarm für hohe Ausbrechkraft und exzellente Ladehöhe, der des DL65-7 in P-Kinematik baut auf einen niedrigeren Frontrahmen und erhöhte Hubkapazität.
