11 minute read
Risparmio Energetico
Vivere in A4
La riqualificazione di una villa in Val Seriana, in provincia di Bergamo, tra efficienza energetica, design contemporaneo e rispetto per l’ambiente: la natura del massiccio della Presolana si fa protagonista dell’architettura, dell’interior, delle scelte impiantistiche
Advertisement
di Sara Poletto
La seconda vita di una villa in Val Seriana è segnata dal dialogo costante con la natura; una riqualificazione in ottica green che ha portato l’abitazione dall’energivora classe G all’efficientissma classe A4, la più elevata oggi ottenibile. Il progetto di recupero, firmato dall’azienda CLM Design & Contract (general contractor e arredo contract, specializzata in ristrutturazioni in ambito residenziale e commerciale) mette al centro il desiderio della committenza: regalare ai propri figli un luogo sano e confortevole in cui abitare, che fosse, allo stesso tempo, in perfetta armonia con il patrimonio ambientale in cui è immerso e, quindi, efficiente. Ed ecco che gli interventi apportati - dalla progettazione architettonica, strutturale e impiantistica, fino all’interior e lighting design - hanno, innazitutto, permesso di ridurre i consumi complessivi in modo davvero considerevole: da 500 kW/m2 all’anno pre restyling, agli attuali 15 kW/m2 all’anno (e anche meno). Ma non solo. Perché vivere in un’abitazione in classe A4 come questa significa anche autoproduzione di energia, per coprire quasi completamente il fabbisogno invernale per il riscaldamento interno (anche della piscina) e la produzione di acqua calda sanitaria. Essendo la villa immersa nel clima di montagna, il raffrescamento estivo corrisponde ad un bisogno generalmente molto ridotto. Ad ogni modo, quando necessario, si può ricorrere alla pompa di calore che, a ciclo invertito, rinfresca gli ambienti attraverso il pavimento
radiante. La dotazione impiantistica scelta è, infatti, anch’essa il risultato di un’attenta strategia energetica, che mette al centro la natura, sfruttandone tutti i possibili benefici: esposizione, luce solare, energia geotermica, ventilazione naturale. I pannelli fotovoltaici, il cappotto termico, i serramenti, la ventilazione meccanica controllata, l’impianto geotermico sono quindi stati installati come pefetto connubio tra innovazione tecnologica e ambiente circostante. Del resto, non sono solo gli impianti a trasformare il paesaggio da sfondo a protagonsita. Il progetto racconta, infatti, nel suo complesso di un originale dialogo tra tradizione e stile contemporaneo, sia per quanto concerne l’outdoor che l’interior design, ispirandosi al fascino senza tempo dello chalet di montagna.

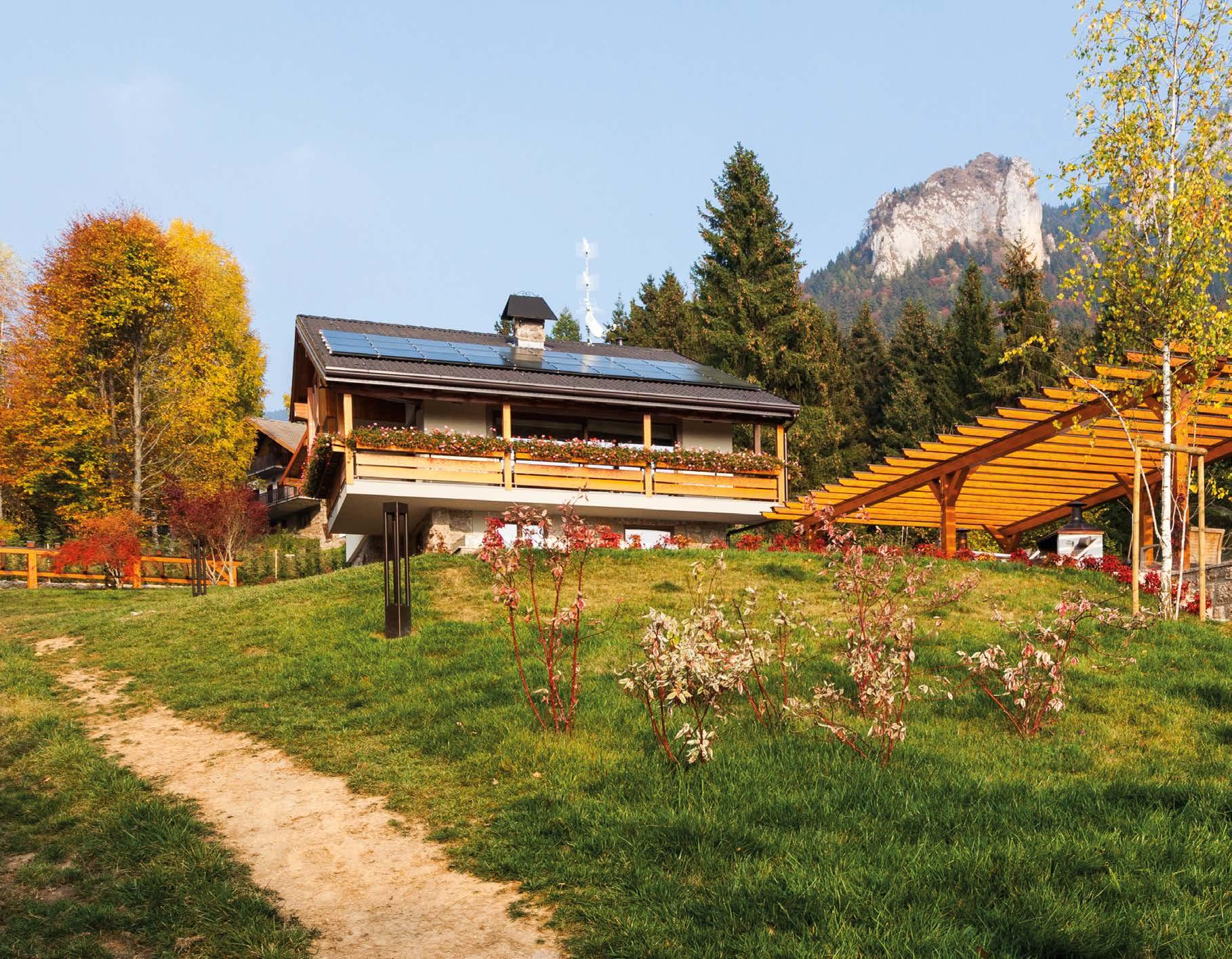

In queste pagine, le immagini degli esterni della villa in Val Seriana, dopo gli interventi di recupero e riqualificazione firmati CLM Design & Contract.
SPECIFICHE TECNICHE
IMPIANTO FOTOVOLTAICO
Impianto Sunpower da 10 kW installato su parte della copertura, rivolto verso sud, in grado di produrre circa 13 MW di energia all’anno; 30 pannelli total black, 360 – 370 Watt di rendimento, inverter Solaredge.
CAPPOTTO TERMICO
Realizzato utilizzando tre diversi elementi (polistirene, stiferite e materiale nanotecnologico) per una perfetta coibentazione termica dell’edificio.
SERRAMENTI
Porte interne Pivato; finestre Internorm, che assicurano un coefficiente termico particolarmente basso, pari allo 0.5kT.
VENTILAZIONE MECCANICA CONTROLLATA
Impianto Zehnder che consente di ricambiare costantemente l’aria in casa senza dover aprire le finestre, con un tasso di ricambio pari a 0,35 volumi/h, con un risparmio di circa 7 – 8 kW di necessità termica. Scambiatore Entalpico che cattura l’umidità in ambienti come lavanderia e bagni, per poi rilasciarla negli ambienti più secchi, migliorando il comfort indoor.
IMPIANTO GEOTERMICO
Riscaldamento, produzione di acqua calda sanitaria e riscaldamento della piscina sono assicurate dall’impianto geotermico, realizzato tramite l’installazione di tre sonde fino ad una profondità di 100m. Cuore del sistema, la pompa di calore geotermica Hautec da 16Kw di potenza termica, che assicura un COP nominale di 5,56.
stanza, ravvivandola con un movimento di diffusione verticale della luce”.
INTERIOR DESIGN: SCENOGRAFICI EFFETTI IN QUOTA
Ampie superfici vetrate, arredi ricercati, finiture di pregio, ridefinizione degli ambienti tra funzione, comfort e estetica; tutti gli elementi dell’interno concorrono a rendere l’abitazione un tutt’uno con il paesaggio circostante. La scala è l’elemento che unisce i tre piani e che, allo stesso tempo, ha la funzione di esaltare l’insieme con il suo impatto scenografico, grazie all’originale parapetto realizzato con sezioni verticali di tronco d’albero. Inaspettati scorci visivi sembrano, poi, irrompere all’interno mediante pareti in vetro, realizzate in Stopsol super silver a tutt’altezza, mettendo da parte la tradizionale separazione dentro/ fuori. Stesso spettacolo offerto dalle ampie porte finestre, di circa 6 metri, che tagliano i muri perimetrali della zona living, con cucina a vista, disegnata e modulata per esaltare la convivialità; a differenza degli spazi molto intimi e riservati della zona notte.
Disposta su tre piani fuori terra, l’unità immobiliare si presenta, dunque, come un piccolo gioiello ecosostenibile incastonato tra le rocce dello spettacolare panorama della Val Seriana, nel comune di Castione della Presolana. L’idea di valorizzare il più possibile il contesto naturale ha animato anche l’interssante progetto di lighting design, firmato sempre da CLM Design & Contract. La luce che dialoga con la natura è esclusivamente a Led, realizzato per strati, così da separare la parte “strutturale” di servizio da quella meramente di design, volta a creare ambienti carichi di calore e atmosfera. “Come il suggestivo effetto a cascata che definisce la zona living - si legge nella descrizione della villa - ottenuto grazie all’abile gioco di livelli realizzato con faretti pendenti Oty Light nella cucina e un lampadario a sospensione con paralumi in cristallo Cattelan, posizionato sopra l’elegante e raffinata tavola firmata anch’essa Cattelan. Una combinazione audace che si riflette nei tessuti e nei materiali presenti nella
In questa pagina, le foto dell’originale scala interna che collega i tre piani e due immagini della zona living con i suoi ampi spazi destinati alla convivialità.
A COLLOQUIO CON THOMAS DE ROSE
Efficienza energetica, design contemporaneo e armonia con l’ambiente circostante: al titolare di CLM Design & Contract abbiamo chiesto come questi elementi siano stati integrati nella ristrutturazione.
System Integrator Magazine - Il raggiungimento della classe di efficienza energetica A4 è stata una precisa richiesta della committenza?
Thomas De Rose - Ogni proposta impiantistica è stata elaborata da CLM Design & Contract per soddisfare la richiesta della committenza di realizzare un intervento che fosse in perfetta armonia con il patrimonio ambientale circostante, oltre che energeticamente efficiente. Tutte le soluzioni sono state, dunque, accolte dalla proprietà proprio nell’ottica di avere un’abitazione quasi ad impatto zero. Essere in classe energetica A4 significa, infatti, avere una casa che non consuma praticamente energia ma, anzi, la autoproduce per coprire la maggior parte del suo fabbisogno per riscaldamento e raffrescamento ambientale indoor, ricorrendo ad impianti specifici. La villa ha attualmente una necessità energetica di meno di 15kW/m2 all’anno.
S.I.M. - Da quale classe energetica partiva la villa e quali sono le dotazioni impiantistiche e tecnologiche che hanno determinato il raggiungimento della classe A4?
T. D. R. - L’abitazione allo stato originario partiva da una classe G con un consumo di circa 500kW/m2 all’anno. Disposta su tre piani fuori terra, per una superficie lorda di pavimento di circa 320 m2 più altri 1.500m2 di giardino, la villa si caratterizza proprio per la particolare cura nella scelta delle dotazioni tecnologiche e impiantistiche. Nello specifico, l’esposizione ad est della villa è stata appositamente studiata per massimizzare l’utilizzo della luce solare per la produzione di energia elettrica, attraverso un impianto fotovoltaico da 10 kW, installato su parte della copertura, in grado di produrre circa 13 MW di energia all’anno. L’involucro è stato interamente isolato sulle superfici opache con un cappotto realizzato utilizzando, in modo puntuale, in base alle diverse necessità, tre diversi elementi: polistirene, stiferite e materiale nanotecnologico. Un accorgimento progettuale determinante, che ha permesso di assicurare la perfetta coibentazione termica dell’intero edificio a garanzia di un maggior comfort indoor e una riduzione dei consumi energetici. Un ruolo fondamentale, in tal senso, è stato svolto anche dalla selezione di serramenti con un coefficiente termico particolarmente basso, pari allo 0.5kT e, dall’installazione, in tutte le stanze, di un impianto di Ventilazione Meccanica Controllata (VMC) che consente di ricambiare costantemente l’aria in casa senza dover aprire le finestre, conseguendo un risparmio di circa 7 – 8 kW di necessità termica. Il riscaldamento, la produzione di acqua calda sanitaria e il riscaldamento della piscina sono assicurate grazie all’utilizzo di un impianto geotermico, realizzato tramite l’installazione di tre sonde fino ad una profondità di 100m. Al centro del sistema c’è la pompa di calore geotermica, che permette di trasferire il calore dal terreno all’ambiente interno in fase di riscaldamento e di invertire il ciclo nella fase di raffrescamento, assicurando un COP nominale di 5,56. Ulteriore elemento distintivo è rappresentato da un innovativo sistema di riscaldamento a pannelli radianti, che si caratterizza per uno spessore finito di soli 25mm. Un plus rilevante che, grazie all’eliminazione di masse inerti tra il pavimento e i pannelli stessi, consente di mantenere una temperatura del liquido all’interno dell’impianto molto bassa, che viaggia intorno ai 28° C. Infine, degna di nota anche l’idea progettuale alla base del ricercato lighting design della villa, interamente realizzato con luci a led e concepito per strati, allo scopo di separare la parte “strutturale” di illuminazione di servizio, da quella di design. In tal senso, ciascun corpo illuminante è stato appositamente concepito, in modo puntuale, per creare suggestioni o ambienti carichi di calore e atmosfera.
S.I.M. - Perché è stata scelta la geotermia per il riscaldamento e per l’acqua calda sanitaria?
T. D. R. - La scelta di avvalersi di un impianto geotermico per il riscaldamento, la produzione di acqua calda sanitaria e il riscaldamento della piscina è stata dettata da molteplici fattori: dalla posizione geografica della villa, dall’elevata efficienza assicurata dal sistema, dalla sua economicità in termini di gestione e, infine, dall’elevata stabilità per la pompa di calore assicurata dal terreno, elemento con cui avviene lo scambio di calore.
S.I.M. - Come viene gestito, invece, il raffrescamento estivo?
T. D. R. - Essendo posizionata in zona di montagna, con un clima fresco anche in estate, la villa non necessità di un sistema di raffrescamento. Tuttavia, in caso di necessità, la pompa di calore può invertire il ciclo e gestire il raffrescamento attraverso il pavimento radiante.
Thomas De Rose, titolare di CLM design&Contract.
S.I.M. - In che modo dialogano efficienza energetica, design contemporaneo e patrimonio ambientale in cui l’abitazione è immersa?
T. D. R. - Come già anticipato, dalla progettazione architettonica, strutturale e impiantistica, fino all’interior e lighting design, ogni scelta costruttiva è stata studiata dal team di progettisti, architetti e designer di CLM Design & Contract al fine di realizzare concretamente il “desiderio abitativo” espresso dalla proprietà: regalare ai propri figli un posto confortevole e sano in cui vivere, che fosse in perfetta armonia con il patrimonio ambientale circostante, oltre che energeticamente efficiente. In tal senso, il concept progettuale sviluppato ha valorizzato nell’outdoor il carattere deciso di elementi materici, che richiamano il fascino inconfondibile degli chalet di montagna. La facciata, infatti, rispetta il mood tipico delle costruzioni locali, con una zoccolatura in pietra, una parte centrale intonacata e la parte superiore in legno. Nell’indoor, invece, la suggestiva combinazione di architettura e natura si realizza grazie a ambienti in cui convivono funzionalità e design, in un gioco virtuoso con ampie superfici vetrate e finiture e arredi ricercati, che rendono l’abitazione un tutt’uno con il paesaggio.
S.I.M. - Tra le dotazioni tecnologiche, la domotica è stata presa in considerazione?
T. D. R. - Se si fa riferimento ad un impianto di domotica integrata della casa, nella sua accezione più moderna, in cui i vari sistemi e apparati sono connessi e dialogano tra di loro, la risposta è no. Tuttavia, tutti gli impianti installati presentano, oggi più che mai, un pannello di controllo da remoto a cui è possibile accedere, direttamente da smartphone, per verificare il loro corretto funzionamento e gestirne le varie funzionalità, assicurando comunque gli stessi plus di un sistema domotico.
