ECO CITY‘ - Lietaus kvartalas

Teritorijoje planuojama įrengti ekologinį lietaus telkinį bei papildomai valyti vandenį ne tik augalų pagalba, bet ir ultragarsiniu aparatu.

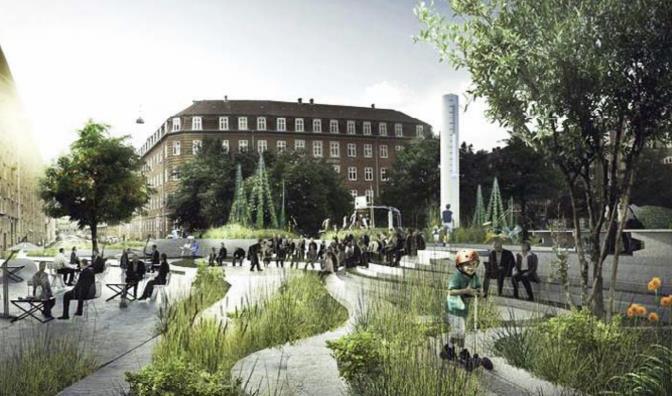

Lietaus ekologiniai parkai tai specialiai suprojektuoti kraštovaizdžio elementai, skirti tvarkyti (išvalyti ir sugerti, išgarinti) lietaus vandenį. Į ekologinį lietaus parką lietaus vanduo patenka nuo mieste esančių vandeniui nelaidžių paviršių (stogų, šaligatvių, stovėjimo aikštelių ar gatvių). Ekologiniai lietaus parkai iš pažiūros atrodo kaip ir kiti parkai, tačiau jie atlieka labai svarbią funkciją - lietingu metu jie prisipildo lietaus vandeniu, kuris lėtai tekėdamas yra palaipsniui filtruojamas. Vandens valyme dalyvauja vandens ir pakrančių augalai, dirvožemis, taip pat gali būti panaudojami mechaniniai filtrai. Sulaikydami tokius teršalus kaip nitratai, fosfatai, nuosėdos nuo kelių, druskos, pesticidai ir bakterijos ekologiniai parkai padeda apsaugoti vietinius vandens telkinius. Šie parkai imituoja natūralius pelkėtus vandens telkinius (6 pav.).

6 pav. Lietaus parko vandens cirkuliacijos schema (Wright M.)

Taip pat svarbų vaidmenį vandens valyme atlieka vandens ir pakrančių žoliniai bei sumedėję augalai. Natūraliuose, žmogaus veiklos mažai paveiktuose vandens telkiniuose augalijos bendrijų gausa priklauso nuo palankių aplinkos sąlygų ir jų pastovumo. Vandens augalų svarba įvairiapusė. Jie aprūpina vandens telkinius deguonimi ir sugeria gyvūnų išskirtą anglies dioksidą, valo užterštus vandenis. Kai kurios augalų rūšys yra atsparios maistingųjų medžiagų (azoto, fosforo) pertekliui ir tokie augalai gali būti panaudojami kaip natūrali biologinė sistema vandeniui valyti. Tokios ekologinės vandens valymo sistemos gali būti naudojamos, kai reikia išvalyti nedidelius vandens telkinius nuo užteršimo azotu, fosforu ir kitais

biogeniniais elementais. Svarbi ir estetinė bei edukacinė augalų funkcija – vandens augalai bei jų priviliojami laumžirgiai, drugeliai gali būti puiki poilsio aplinkos formavimo bei edukacinė priemonė tiek suaugusiems, tiek vaikams. Kai kuriais atvejais gausi vandens augalija gali turėti ir neigiamą poveikį kai kuriems vandens telkiniams. Irdamos vandens augalų liekanos suvartoja daug deguonies, dėl to pristinga deguonies vandens gyvūnijai, ypač žiemą (7 pav.). Virš šių bendrųjų taisyklių 2013 m. „Wien3420“ paskelbė lietaus nuotekų tvarkymo sistemos šiaurinėje SUL dalyje galimybių studiją. Šiame tyrime pastatams rekomenduojama naudoti decentralizuotą infiltracijos sistemą, o gretimose viešosiose želdynuose - pusiau centralizuotą infiltracijos sistemą. Gatvių erdves turėtų nusausinti decentralizuotos infiltracijos sistemos. Tyrime taip pat rekomenduojama naudoti dirvožemio sulaikymo filtrus kaip skaidrinimo biotopus prie ežero ir kaip paviršinio vandens apsaugos sistemas intensyviai naudojamuose keliuose. Pusiau decentralinės sistemos stuburas yra vadinamasis „Grüne Wadi“. Tai yra žalioji erdvė šalia U2 metro linijos, sumanyta kaip sulaikymo ir infiltracijos erdvė. Šias infiltracijos erdves galima pritaikyti įvairioms funkcijoms atlikti.

7 pav. Lietaus parko vandens cirkuliacijos schema (Wright M.)

Vandens valymas

Planuojamas tvenkinys lietaus kvartale šiaurinėje teritorijos dalyje. Tai būtų ekologiškas vandens telkinys, suformuotas iš Uosupėlio upelio vagos. Ateityje vanduo tvenkinyje valytųsi pats - augalų pagalba, o prevencijai prieš dumblius ir kitus teršalus būtų naudojamas ultragarsinis vandens valymo aparatas.

Veikimo principas: Ultragarsinė banga yra plačiai pripažintas ir įrodytas būdas pašalinti dumblius organinių teršalų vandenyje. Jis turi pranašumų prieš kitus tradicinius dumblių šalinimo ir slopinimo metodus, tokius kaip rankinius, cheminius ir kitus šalinimo būdus. Ultragarsinis bangų įtaisas sudarytas iš paleidimo įrenginio, plūdės įrenginio, vielos ir valdymo dėžutė (8 pav.).

Valymo principas: "Kavitacinis efektas" atsiranda, jei ultragarsinė energija perduodama skystyje ar vandenyje. Kavitacija yra fenomelus reiškinys, kurio metu skystyje susidaro burbuliukai, užpildyti prisotintais to skysčio garais. Ultragarsinių bangų įtaisų sistema išleidžia ultra sinchronizuotą bangą, kuri staiga sukelia „greitpuodžio“ efektą , su aukšta temperatūra ir

aukštu slėgiu. Po kelių sekundžių, karšto burbuliuko aušimas sukelia smūginę banga, kuri sukuria ekstremalią fizinę aplinką organizmams ir dumbliams ( 9 pav.).

8 pav. Ultragarsinio prietaiso naudojimo schema 9 pav. Ultragarsinis prietaisas bangų skleidimas

Ultragarsinis vandens valymas pagerina vandens kokybę per trumpą laiką, neteršia aplinkos, jo nedidelės eksploatavimo sąnaudos, ir paprastas veikimas.

Rajono reljefas buvo tikslingai suformuotas taip, kad perteklinis lietaus vanduo būtų surenkamas į suformuotus vandentakius ir suformuotus vandens telkinius. Vandens nutekėjimas nukreipiamas nuo upelio į infiltracinius kanalus.

Architektūrinė idėja

‘‘Lietaus kvartalas‘‘

Gyvenamųjų lietaus kvartalų pastatų koncepcinė idėja susieta su šalimais tekančio upelio – Uosupėliu. Pastatų forma atkartoja upelio tekėjimą.

Pastatai projektuojami 2 aukštų su požemine stovėjimo aikštele, bei eksploatuojamu stogu. Statinys sudalintas į atitinkamas zonas, kurių kiekviena atlieka savo paskirtį. Pirmas aukštas turi bendrą holą su kavinėmis, sporto klubu, poilsio zonomis, kurioje žmonės gali susitikti, bendrauti, pailsėti ir leisti laisvalaikį. Antras aukštas ir dalis pirmo aukšto skirti žmonių apgyvendinimui.
