Espejo En Telescopios

Schmidt-Cassegrain.

Los telescopios tipo Schmidt-Cassegrain (S/C) son unos de los más populares y versátiles, entre otras cosas debido a su diseño compacto, que permite tener focales importantes con un tubo muy reducido en longitud Son telescopios todoterreno, que quizá no son perfectos para ningún uso en concreto pero que son muy válidos para casi todos.

Por su propio diseño, estos telescopios presentan un problema que afecta a exposiciones largas en astrofotografía (sí, se puede hacer astrofotografía con ellos, aunque se empeñen en decirnos que no). El enfoque de los S/C se hace moviendo el espejo primario, lo que implica unas particularidades propias. Este diseño hace que todo el sistema pueda ser más compacto: no hay un “enfocador externo” que alargue el tubo, etc. Pero como contrapartida presenta algunos problemas Uno de ellos ocurre cuando hacemos exposiciones largas, en especial en algunas posiciones del tubo Durante la exposición, el tubo va cambiando de posición y el espejo sufre un pequeño balanceo Pequeño, pero que con la focal resultante del telescopio puede llegar a ser muy notable en la imagen. Este balanceo lo podemos notar, por ejemplo, cuando enfocamos con un ocular de grandes aumentos: vemos como el objeto se

“mueve” de su posición al ir tocando el enfoque Hay una solución para evitar esto que en principio no supone tocar para nada el tubo, y consiste en usar una guía fuera de eje para el guiado. En este sistema el guiado se hace sobre la propia imagen, por lo que el propio software de seguimiento va corrigiendo el desplazamiento. Otra solución, que incorporan tubos de gama más alta, es un sistema de bloqueo del espejo. En estos tubos enfocamos y usamos unos tornillos para bloquear el espejo. Solucionado. Solo que esto solamente solemos encontrarlo en modelos caros.

Lo que vamos a hacer es implementar una solución de este último tipo, no exactamente igual, en un tubo “normal” Para ello habrá que taladrar el telescopio; que nadie se preocupe: todo buen telescopio debe haber pasado por un taladro, sierra, etc durante su vida O incluso una radial Materiales que necesitaremos: dos tornillos de un cierto diámetro ( 8-10mm está bien) y dos tuercas para los mismos Pegamento… hay mucho donde elegir, no escatiméis gastos aquí: va a estar sometido a cambios importantes de temperatura.

Puntos a taladrar. En puntos equidistantes al enfocador (120º de separación).

Sistema óptimo y de enfoque del Celestron 8 Imagen tomada de celestron com

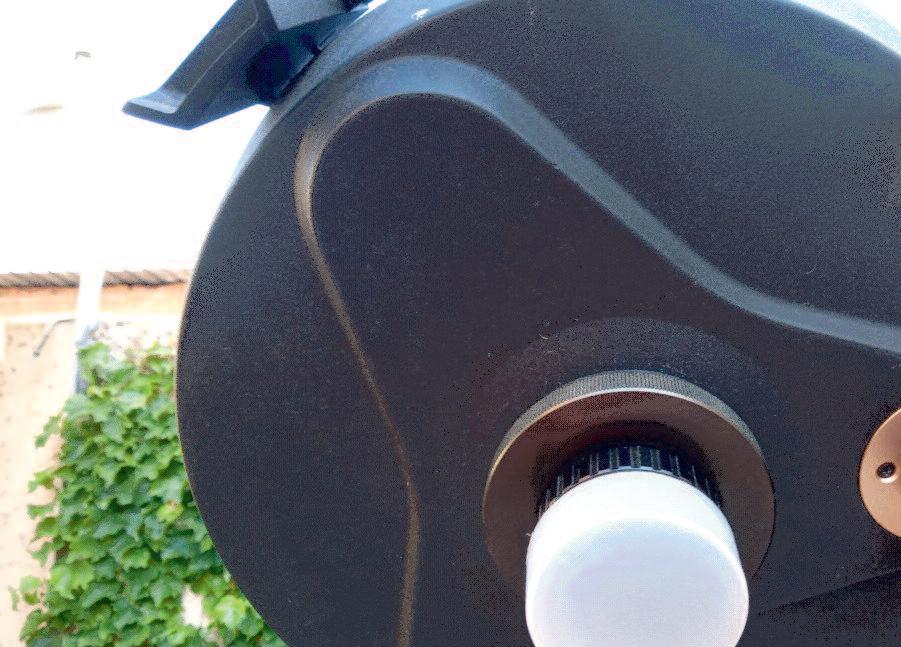

En muchos tubos modernos esa forma trilobulada marca claramente los puntos a marcar

Lo que haremos será proceder a taladrar dos agujeros en la parte trasera del tubo, situándolos de forma equidistante al enfocador (o sea, dejando ángulos de 120º desde centro óptico). Por supuesto, esta es la parte que más miedo nos dará, pero no hay que preocuparse excesivamente. Es conveniente marcar primero el centro del agujero, ya que si aplicamos la broca directamente puede “bailar” mucho. Podemos hacerlo con una broca más pequeña o cualquier otro método

Cuando procedamos a taladrar, hay que hacerlo con calma pero con mano firme La broca extrae la viruta hacia atrás, de manera que no debemos preocuparnos de que caiga mucho dentro del tubo El diámetro del tubo ha de ser superior a los tornillos que vamos a utilizar, pero no mucho más. No debemos utilizar tornillos muy finos, pero tampoco debemos sobredimensionar en exceso, un diámetro muy grande nos dará también problemas.

Una vez hechos los agujeros, lijaremos y limpiaremos con cuidado, intentando que no caiga nada dentro del tubo (tampoco es un problema grave) Y a continuación procederemos a pegar las tuercas alrededor del agujero. Aquí hay que tener cuidado para que no quede pegamento sobrante que pueda ensuciar el paso de rosca de la tuerca, ya que luego nos encontraríamos con no poder atornillar.. o que deberíamos hacer excesiva fuerza, con el peligro de soltar la tuerca Pensad que el conjunto no va estar sometido a grandes presiones, simplemente ha de quedar firme. Una alternativa para dar mayor estabilidad es soldar una tuerca sobre otra, pero esto es más complicado de lo que parece y no vamos a ganar demasiado. Dejad trabajar al pegamento el tiempo suficiente, no tengáis prisa.

Y los tornillos el día siguiente ya colocados. El tornillo inferior parece "torcido" porque no está apenas roscado.

Y ya casi está. Simplemente enroscamos un poco los tornillos y cuando tengamos la imagen enfocada, es cuestión de roscarlos hasta toca el espejo. En este punto debemos tener un poco de cuidado, pero la celda del espejo es más resistente de lo que pensamos: si forzamos lo más probable es que se despegue la tuerca Lo más importante que tenemos que recordar: desenroscar los tornillos cuando vayamos a tocar el enfoque Lo mejor es coger la costumbre de desenroscar cada vez que terminemos una secuencia

Una mejora que podría hacerse es poner una agarradera en los tornillos, con una pieza de madera o una simple tapa de bote de conservas agujerada, para tener mayor sensibilidad. Pero por experiencia no vale la pena, y al final es algo que puede molestar bastante.

Con esta simple operación conseguiremos poder alargar las tomas de sobra. Pero incluso aunque optemos por exposiciones cortas (cosa que personalmente prefiero) seguimos ganando ya que conseguimos evitar el movimiento entre tomas, que con estas focales suele ser bastante molesto.

Tenemos un ejemplo en las imágenes 12 y 13. La primera son 6 minutos de exposición a la zona de la “Flaming Star ne- bula”, con el espejo libre, y la otra 10 minutos en la misma zona, hecha inmediatamente después, en las mismas condiciones, pero con el espejo sujeto

Por supuesto no es una solución perfecta. Según posiciones todavía puede haber un cierto balanceo: solamente hemos creado dos puntos reales y no sujetan realmente el espejo, sino que simplemente lo “empujan” hacia afuera. Si queremos un control total es mejor la guía fuera de eje o, la solución que queríamos evitar, invertir en un tubo más caro que incorpore ya el bloqueo de espejo. Una mejora sería colocar tres tornillos. Otro sistema casero más eficiente consiste en sujetar el espejo lateralmente, pero esto implica más tarea: hay que desmontar todo el tubo, etc
