KÄLTEROHRNETZE BERECHNEN – MIT VIPTOOL PIPING.

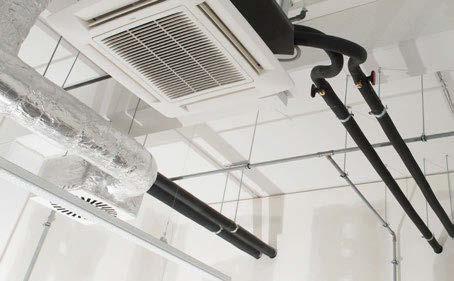

Die Kühlung von Räumen ist längst nicht mehr modernen Verwaltungsbauten und Spezialgebäuden vorbehalten. Längere Hitzeperioden im Sommer veranlassen immer mehr Investoren, eine aktive Kühlung einzuplanen. Mit Viptool Engineering 23 ist das jetzt schnell und einfach möglich.

Mit Viptool Piping können jetzt auch Kälterohrnetze ausgelegt und dimensioniert werden.

Das Modul übernimmt die Berechnung der Kühllast sowie die automatische Anbindung aller Verbraucher mit Festlegung der spezifischen Kühlleistungen.

Zur Berechnung und Auslegung von Kälterohrnetzen wurde die Planungssoftware Viptool Engineering um eine neue Anwendung für das Programmmodul Viptool Piping ergänzt. Ab der Version Viptool Engineering 23 steht dieses Modul als kostenpflichtige Erweiterung zur Verfügung. Damit lässt sich, wie schon für die Heizung, nun auch das Rohrnetz für Kälteanlagen in 2D und 3D planen.

Vieles geht automatisch

Ob als Einzelleitung oder in der Trasse – das neue Modul für Kälterohrnetze übernimmt viele Planungsschritte automatisch: die Dimensionierung der Teilstrecken inklusive der Bauteile, die Anbindung der Verbraucher sowie eine Redimensionierung des Rohrnetzes auf Basis der finalen Berechnung.

Viptool Engineering

■ Viptool Piping als Applikation für AutoCAD® 2023

■ Integration der TRF 2021 für die Gasrohrnetzberechnung

■ Visualisierung der Spülfunktion im Modell

Alles im (Zu-)Griff

Die detaillierte Anpassung der Rohrnetzkonstruktion führt schnell zu einer optimalen Planung. Alle Teilstrecken sind samt Bauteilen editierbar, auch Bestandsnetze lassen sich berechnen. Dazu können einzelne oder alle Rohrleitungsdimensionen festgelegt werden. Planungsrelevante Eingaben sind schnell erfasst und übersichtlich dargestellt. Dazu gehören die Rohrmaterialien sowie Angaben zur Rohrdämmung und den Umgebungstemperaturen und Ventileinstellungen. Darüber hinaus ermöglicht das neue Modul, verschiedene Varianten von Werkstoffen für die Kälterohrnetzplanung miteinander zu vergleichen – beispielweise die Rohrleitungssysteme Profipress (Kupfer), Sanpress Inox (Edelstahl), Megapress (dickwandiges Stahlrohr) oder Raxofix (Kunststoff).

Details über Viptool Engineering und seine Softwaremodule sowie praktische Erklärvideos haben wir auf viega.de/Viptool zusammengestellt.

■ Anlegen individueller Auslegungsdaten für Lastberechnungen
