Elementos prefabricados de hormigón para espacios urbanos: un repaso a 2023

Alejandro López Vidal . Director Técnico ANDECE (Asociación Nacional de la Industria del Prefabricado de Hormigón) www.andece.org

Una de las categorías de elementos prefabricados de hormigón más consolidadas es la correspondiente a conformar la «piel» de nuestros pueblos y ciudades, ya sea como pavimentos u otros revestimientos horizontales o verticales, y también una enorme variedad de elementos de mobiliario urbano, que conjuntamente ayudan a conformar una parte importante del tejido urbano. Distintas geometrías, texturas, colores e incluso funcionalidades añadidas para responder ante los requisitos cada vez más exigentes por parte de estudios de arquitectura, urbanistas, constructores o administraciones, pero sobre los usuarios finales, cada vez más conscientes y conocedores de la importancia de las infraestructuras que nos rodean. Como cada final de año, recogemos el guante que nos brinda Diseño en la ciudad, para mostrar una selección de ocho proyectos y desarrollos interesantes en los que han participado algunas de nuestras empresas asociadas [1]

Proyecto 1

Proyecto de:  SALAFERUSIC ARCHITECTS
Imágenes cedidas por:  Marcela Grassi Photography
Pavimentos de BREINCO para The Happy House:  proyecto nominado a los premios World Building of the Year 2023

The Happy House, una residencia única que se encuentra en la ladera de Aiguablava, Begur (Girona), se rige majestuosamente con vistas panorámicas a la encantadora cala natural. Desde sus cimientos hasta su diseño, los principios fundamentales que guían esta residencia se centran en la sostenibilidad y el respeto por el entorno circundante.

BREINCO, como colaborador clave en este proyecto visionario, ha contribuido de manera significativa mediante la incorporación de pavimentos de alta calidad como la Llosa Vulcano® en distintos formatos (60x40x7 cm | 30x10x10 cm | color arena) y pavimentación drenante Llosa Illa® (40x40x12 cm | color desierto). Asimismo, las áreas exteriores se conectan de manera elegante a través de escaleras diseñadas con la excepcional pieza Superstep® (120x40x15 cm | color arena) de Breinco, añadiendo un toque distintivo y funcional a la estructura general.

La participación de Breinco no solo ha mejorado la estética de The Happy House, sino que también ha reforzado su compromiso con la sostenibilidad y la armonía con la naturaleza, convirtiéndola en una residencia ejemplar que combina lujo y responsabilidad ambiental. [1] Buscador

Proyecto 2

Constructora:  Terracivil
Remodelación del centro urbano de la ciudad de Huelva mediante baldosas de hormigón de PAVIGESA

El Ayuntamiento de Hueva buscaba un material novedoso, duradero, robusto y de fácil mantenimiento, resistente al tránsito peatonal y vehículos de mantenimiento y limpieza, así como vehículos de cargas y descargas para comercios. PAVIGESA cuenta con un amplio catálogo en cuanto a formatos y colores, así como de tratamientos específicos. En este caso las baldosas contaban con un tratamiento antimanchas que otorgaban a las baldosas una protección máxima ante manchas, eflorescencias, incrustación de la suciedad entre otras ventajas, proveyendo a las baldosas además de una mejora del acabado final, se trata de su mejorado tratamiento PAVIPROTEC. Dicho tratamiento fue puesto a prueba durante la p a s ada Semana Santa, durante la cual los residuos de cera acumulados por el paso de las procesiones fueron eliminados sin dificultad y sin afectar a los pavimentos instalados, satisfaciendo así las necesidades del cliente. Además de proporcionar una protección óptima, el tratamiento aplicado es respetuoso con el medio ambiente, estando totalmente libre de disolventes.

Productos empleados para una superficie total de 6.700 m2 de pavimento ejecutado, todos de la serie Stained de PAV IGESA:

• Baldosa Gran Formato 120x60x12 cm / Color Versalles

• Baldosa Gran Formato 60x60x12 cm / Color Versalles

• Baldosa Gran Formato 60x30x12 cm / Color Versalles

• Baldosa Pavinature 60x30x08 cm / Color Cobre

• Baldosa Pavinature 30x30x08 cm / Color Cobre

Proyecto 3

Estudio de Arquitectura:  Dehesa de la Jara
Constructora:  Paisajes Sostenibles
Dirección facultativa:  Fernando Palao
Pavimentación mediante la línea ecoDraining de PVT en Pozuelo de Alarcón (Madrid)

Esta actuación llevada a cabo en la Avenida Europa de Pozuelo de Alarcón incorpora en su desarrollo Sistemas Urbanos de Drenaje Sostenible (SUDS). Para su implementación se ha utilizado el pavimento descontaminante y drenante ecoDraining desarrollado p o r PVT, capaz de absorber más de 100 l/ m 2/min, además de eliminar productos contaminantes como óxidos de nitrógeno (NOx), compuestos orgánicos volátiles (COVs) y material particulado (PM).

Entre los objetivos más relevantes que persigue este proyecto está regular y orientar las aguas pluviales para su reincorporación en el ciclo natural, mitigando el efecto «isla de calor». Asimismo, gracias a la capacidad de laminación y depuración de escorrentías urbanas de ecoDraining, se evita la contaminación de aguas y se disminuyen notablemente gastos en infraestructuras y mantenimiento de estas.

Considerada infraestructura verde, ecoDraining, a través de su filtración por masa y por junta, favorece la accesibilidad, durabilidad y limpieza del pavimento. Su composición bicapa cumple con su función drenante al mismo tiempo que no deja de lado factores estéticos. El sistema se completa con la creación de unos parterres mediante peldaños colocados verticalmente en acabado Árido Visto Gris en el que además los árboles se beneficiarán de parte de esa agua absorbida por el terreno.

Productos empleados para una superficie total de 20.000 m 2 de pavimento ejecutado:

• ecoDraining - Adoquín 20x10x6,5 cm / Color Arena

• ecoDraining - Losa 20x20x6,5 cm / Color Arena

• ecoDraining - Losa 30x20x6,5 cm / Color Arena

• ecoDraining - Losa 20x20x6,5 cm / Color Acero

• ecoGranic - Losa Podotáctil 20x20x6,5,8 cm / Color Mica

• Peldaños 100x40x15cm / Color Árido Visto Gris

Proyecto 5

Construcción de:  OVISA PAVIMENTOS Y OBRAS S.A.
Pavimento descontaminante de adoquines de hormigón de:  PREFABRICADOS DE LA JARA en Barrio Multiecológico en la ciudad de Lugo

Impulso Verde es un ejemplo de la lucha por rebajar los impactos de la emisión de CO2, siendo un edificio de energía casi nula y un modelo de construcción respetuosa con muy baja huella medioambiental, exportable a cualquier otra ciudad d e España y de Europa». PREFABRICADOS DE LA JARA, con el pavimento fotocatalítico CLEANNOX, se engloba en el proyecto de futuro Barrio Multiecológico LIFE Lugo + Biodinámico mediante sus adoquines de hormigón CLEANNOX, modelo rectangular 30x20 cm color PIRITA.

Proyecto 4

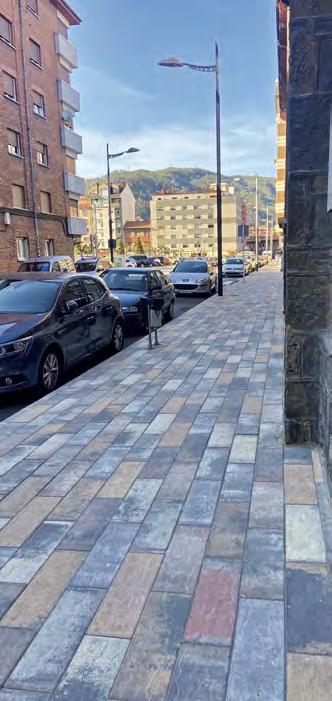

Losas de hormigón con capacidad descontaminante de PREFABRICADOS RODA para renovación de pavimento en Mieres (Asturias)

Obra realizada en Mieres, capital minera de Asturias por excelencia, realizando el acondicionamiento integral de las vías del casco urbano, que soporta un mayor volumen de tráfico, ya que por ella pasan los vehículos que acceden a Mieres por la entrada norte y se dirigen al centro y sur de la ciudad. Entre las actuaciones a desarrollar a través de este proyecto cabe destacar la renovación del pavimento de las aceras del cual PREFABRICADOS RODA ha sido elegido para ello.

El material de hormigón utilizado es una losa de 60x20x8 cm con superficie rugosa, tecnología fotocatalítica y una mezcla de casi todos los «colores combinados» del catálogo, mejorando en la accesibilidad, reordenación de espacios y avanzando hacia una mejora más sostenible en la ciudad de Mieres.

Proyecto 6

Fotografías cortesía de:  Irene Campo Sáez.
Humanización de la plaza pública de Vilalonga (Pontevedra) mediante losas y adoquines de hormigón de Cerámica Campo

La reordenación y renovación de la Plaza Pública de Vilalonga (Pontevedra), promovida por el Concello de Sanxenxo y diseñada por la arquitecta Irene Campo Sáez, se planteó con el objetivo de humanizar este espacio y su entorno mediante tres estrategias simultáneas: la mejora de las cualidades formales y funcionales del espacio, la supresión del tráfico rodado alrededor de la plaza y la mejora de su conexión física y sensorial con el entorno —y especialmente con el campo de fútbol—.

En esta intervención se optó por resolver los pavimentos íntegramente con losas y adoquines Campo Suit de Cerámica Campo debido a que ofrecen una elevada resistencia y durabilidad, tienen una excelente relación calidad-precio y presentan un óptimo nivel de acabado que armoniza a la perfección con las losas de granito del graderío:

• Losas 40x40x6 cm y 60x40x6 cm con tratamiento antimanchas en la zona central de la plaza, en donde se desarrollan eventos gastronómicos y conciertos que podrían propiciar el ensuciamiento del pavimento.

• Losas de gran formato 100x50x10 cm en la zona de acceso rodado controlado al campo de fútbol, donde se requería un pavimento con resistencia a cargas pesadas.

• Losas Multiformato de 8 cm de espesor en las aceras que flanquean la carretera, en un color Travertino desarrollado a m edida de esta obra para proporcionar calidez al entorno.

• Adoquines 30x15x10 cm en las franjas de aparcamiento situadas en los márgenes de la carretera, en donde resulta idóneo este adoquín concebido para soportar tráfico pesado de elevada intensidad.

Proyecto 7

Estudio de arquitectura:  César Frías (Morph Studio)
Constructora:  AVINTIA
Promotor:  Cooperativa ALIARIA
Muro Alpenstein de MONTALBAN Y RODRÍGUEZ para la Urbanización Prado Pozuelo

El proyecto residencial Prado Pozuelo en Pozuelo de Alarcón (Madrid) se ubica en una parcela de forma irregular que provoca la creación de tres bloques de viviendas que, a base de saltos de un piso, se van adaptando a la orografía del terreno. Lo que consigue que el proyecto se integre totalmente en el medio. Además, un condicionante en el desarrollo del proyecto fue la necesidad de conservar parte del arbolado existente, lo que mot ivó la idea de una fachada interior volcada a las zonas verdes del proyecto, con movimientos y formas en las terrazas que abrazan las copas de los árboles, creando un edificio vivo.

El muro Alpenstein de Montalbán y Rodríguez permite crear una red de infraestructura verde que mejora el espacio y la calidad de vida de los habitantes de esta urbanización a la vez que permite que los espacios comunitarios se adapten al medio, respetando el paisaje y la estética general del proyecto.

Proyecto 8

Estudio de arquitectura:  External Reference Architects
Constructora:  Construcía

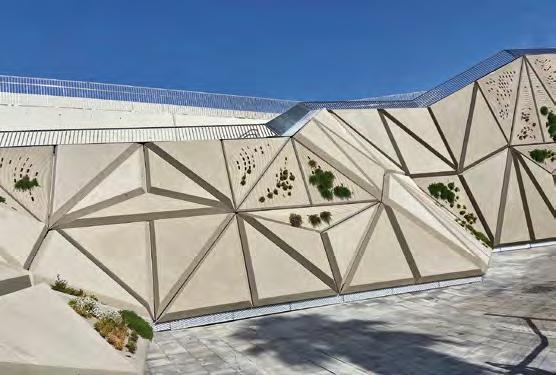

Nuevo mirador y escaleras Vela en la Nueva Bocana de Barcelona mediante paneles de hormigón arquitectónico de MOSAICOS UBASART

Se trata de un proyecto en primera línea de mar en Barcelona, que permite conectar dos espacios públicos desconectados previamente. Se realizó con la integración en sistemas BIM, para integrar las estructuras con los paneles prefabricados de hormigón arquitectónico. Estos paneles están armados, con u n a resistencia superior a los 50 MPa, en base cemento gris. La geometría es triangular, de unas dimensiones aproximadas de 1,80x4,50 m, con unos retornos de 25 cm para dar profundidad a la escultura.

Parte de los paneles tienen unas ranuras elípticas, las cuales atraviesan unos agujeros pasantes, por los que salen luz en leds de varios colores, y en otros nacen plantas. Las piezas ranuradas, tienen un acabado ligeramente decapado además del fresado de las elipses, diferenciándolos del resto de piezas, que son decapadas también, pero no con el acabado fresado.

Los prefabricados, debido a estar a primera línea de mar, se han realizado con cemento SR, armaduras galvanizadas y anclajes galvanizados en caliente atornillados a la estructura metálica.
