El sistema de conducción de agua está constituido por brocales de contención en los ojos de agua del manantial, apantles o acequias por donde corre el líquido, tanto de manera superficial como a través de canales abiertos, canales cubiertos y caños subterráneos, pilas de abasto distribuidas por el trayecto, cajas de agua para registro del flujo en los sitios cercanos a poblaciones, areneros para captación de arenas arrastradas por el flujo del líquido, arcas o depósitos de agua, arquerías o puentes para salvar depresiones o cañadas en el terreno, sifones para elevar el nivel del líquido al momento de atravesar vasos de agua, distribuidores o partidores para dividir el flujo, datas de agua para distribución equitativa de la afluencia del líquido, aljibes para depósito lavaderos de ropa en sitios poblados y fuentes.

Tomando en cuenta que las dimensiones de caño son de 36 cm de base por 20 cm de altura, con una pendiente de 0.5%, radio hidráulico de 9.47 cm y un coeficiente de rugosidad de 0.033, considerando mampostería con aplanado tosco, conforme a la fórmula de Manning, es posible estimar que el acueducto suministraba un caudal del orden de 2,500 m³/día.

Sobre el sistema constructivo

Diego Cebrián, indio natural y principal del pueblo de Tepeapulco, comenta que la obra se ejecutó con el trabajo de 400 indígenas.

Los materiales que se utilizaron en este acueducto de calicanto fueron basalto y tezontle que abundan en la zona, colocando piezas labradas en las aristas de pilastras y arcos; cal, que se debió llevar de caleras lejanas, y arenas volcánicas abundantes en la cercanía, que reaccionan como puzolanas con la cal, lo cual explica la permanencia de la obra.

El procedimiento para conformar los arcos con dovelas en acueductos y puentes consistía, desde la época romana, en colocar las dovelas sobre cimbras de madera que descansaban en cuñas de madera sobre los capiteles de las pilastras; una vez colocadas las dovelas, se retiraba la cuña y se producía el reacomodo de las piezas. En el caso del acueducto de Tembleque, la técnica para los arcos y bóvedas de mortero difiere en que la cimbra debía permanecer hasta que el mortero alcanzara la resistencia necesaria. Además, se recurrió a muros de adobe como cimbra, en vez de las tradicionales estructuras ligeras de madera.

El ingenioso sistema constructivo aplicado por Tembleque para levantar las arquerías requeridas para salvar los accidentes topográficos del territorio integra técnicas europeas y mesoamericanas; tenía una lógica impecable: los naturales estaban familiarizados con la construcción con adobe y mampostería de piedra, por lo que no había necesidad de recurrir a maestros carpinteros ni a conseguir la madera requerida para andamios y cimbras en una zona con escaso arbolado. Por otra parte, en lugar de tener que elevar materiales y obreros por medio de andamios y grúas de madera, se levantó gradualmente una ancha estructura en forma de muro corrido de adobe fortificado por los pilares de piedra mamposteada que se erigían simultáneamente permitiendo la circulación horizontal de los trabajadores y el traslado de materiales por la parte superior del muro.

Sobre los trabajos para la rehabilitación estructural de la arquería de Tepeyahualco

Después de casi 450 años en pie, distintas zonas del acueducto mostraban pérdida parcial del mortero utilizado como aglutinante en la mampostería, superficial en algunos sitios, pero en otros el problema se agravaba, ya que la falta de mortero era la causa del desprendimiento de piedras y de notables horadaciones que reducían la capacidad estructural de la obra de albañilería y aceleraban su deterioro. La pérdida de mortero afectó la transferencia de carga entre piedras consecutivas y, al ocasionar la concentración de esfuerzos, generaba la rotura de piezas. El mayor problema desde el punto de vista estructural consistía en la presencia de grietas longitudinales en las caras de las columnas perpendiculares al plano de la construcción y en el intradós de los arcos,

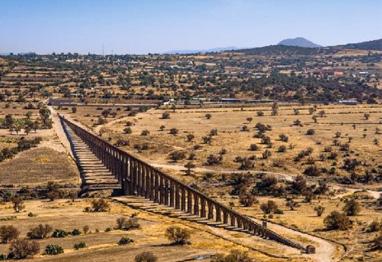

Vista aérea de la arquería mayor en la barranca de Tepeyahualco.

Sistema mestizo de edificación de arquerías con cimbra de adobe. Sólo se utilizó en el acueducto de Tepeapulco y en el sistema hidráulico de Tembleque.

cuya trayectoria coincidía con el borde entre las piedras labradas que forman las aristas de dichos elementos y la mampostería de calicanto.

En 2014, Roberto Meli Piralla y Abraham Sánchez Ramírez realizaron un proyecto para restaurar la integridad estructural de la arquería de Tepeyehualco, de un peso estimado de 14,285 t. Las acciones más importantes se concentraron en las pilas más altas que alcanzan cargas de hasta 625 t. Las acciones encaminadas a restituir la integridad de la mampostería incluyeron la eliminación de la flora parasitaria, la reposición del mortero perdido, la reposición de las piedras desprendidas o fracturadas y la consolidación de la mampostería mediante inyecciones de lechadas fluidas para rellenar las cavidades y las grietas internas de la mampostería.

Para confinar las pilas se colocaron zunchos formados por cuatro ángulos de acero inoxidable en las esquinas de la pila interconectados por ocho barras del mismo material provistas de rosca y tuercas en los extremos, para que el dispositivo pueda apretarse y confine la sección de la columna evitando con ello el desarrollo de grietas verticales en las columnas.

Los arcos se confinaron mediante la colocación de barras de acero inoxidable transversales cruzando el espesor de los arcos y uniendo las dovelas de esquina a la mampostería de calicanto del intradós de los arcos para evitar la reapertura de grietas longitudinales que afectan la parte inferior del canal.

Se consolidó la mampostería de columnas, arcos y canal, y se reemplazó el recubrimiento del interior de este último.

Comentarios finales

La arquería monumental ha logrado conservarse gracias a la excelente calidad de su construcción; sin embargo, en algunos tramos se han presentado daños de carácter estructural, particularmente en los de mayor altura. Es de hacer notar que esta obra es de carácter civil, desarrollada por espíritu e iniciativa comunitaria en favor del bien común. No contó, como otras obras levantadas durante ese periodo, con recursos asignados por las autoridades virreinales para el efecto, ya que se llevó a cabo sin el apoyo de la Corona española. El acueducto fue construido mayoritariamente con aportaciones de las corporaciones indígenas participantes, quedando únicamente libeTrabajos para la rehabilitación estructural de la arquería monumental de Te- rados del pago de tributos durante peyahualco. varios años por concesión del rey Felipe II, aconsejado por el segundo virrey de la Nueva España, Luis de Velasco el Viejo. En el sistema de canalización desarrollado por el franciscano Tembleque junto a los indígenas de Zacuala, Tlaquilpa, Zempoala y Otumba se conjugaron de una manera por demás ingeniosa saberes y tecnologías derivados del conocimiento de la hidráulica romana, árabe-andaluza, renacentista y precolombina, dando como resultado una notable obra maestra de la arquitectura del agua histórica y de la adaptación del ser humano a un agreste medio ambiente. Un elemento excepcional que envuelve la realización de este canal es la participación activa de la mujer para proveer los fondos destinados a la adquisición de materiales de construcción. Respecto al financiamiento de los trabajos, Tembleque recurrió al trabajo solidario de las mujeres para apoyar a los canteros y albañiles que tenían que apartarse de sus hogares por espacios de tiempo bastante prolongados Elaborado por Carlos A. Herrera Anda con base en las siguientes fuentes: Abraham Sánchez R. y Roberto Meli P., Diagnóstico y rehabilitación estructural del Acueducto del Padre Tembleque, IC 559, México, noviembre-diciembre de 2015. Enrique Santoyo V. y Efraín Ovando S. Acueducto del padre Francisco de Tembleque, IC 513, México, enero de 2012. Luis Ignacio Gómez A., Acueducto del Padre Tembleque, México, INAH, 2015. ¿Desea opinar o cuenta con mayor información sobre este tema? Escríbanos a ic@heliosmx.org
