ECOS Solution Introduction
⚫ Company Name : ECOS CO., LTD.
Company History
⚫ LG Magna 헝가리 공장 울타리 시스템 구축
⚫ 통영 천연가스 발전소 울타리 시스템 구축
⚫ SFA Semicon 필리핀 공장 울타리 시스템 구축
⚫ 인천국제공항 2터미널 Anti-Denial & Tailgate 시스템 구축
⚫ LG CNS 데이터센터(죽전) 울타리 시스템 구축
⚫ 군산 교도소
탐지 시스템 구축
⚫ 김천 교도소 울타리 탐지 시스템 구축
⚫ 울산 SK 가스 발전소 울타리 탐지 시스템 구축

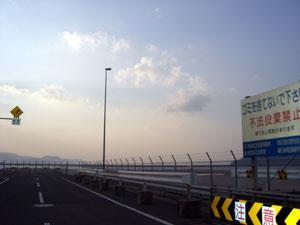

⚫ 김포국제공항 역주행 방지 시스템 구축
⚫ 여수공항
⚫
ITS/IMS는 데이터 수집 및 제어를 통합한 단
일 모듈로 I/O 처리, 데이터 분석, 네트워킹
기능을 모두 제공하여 효율적인 분산 모니터
링 및 제어 솔루션을 구축할 수 있습니다.
웹 기반 설계로 별도의 운용 프로그램 설치
가 필요 없으며, 웹서버 방식을 통해 다중 접
속을 지원합니다.
또한, 센서 입력값을 논리적으로 처리하여
실시간 입출력 데이터를 네트워크 노드에 게
시할 수 있습니다.
보안 솔루션에 최적화된 ITS/IMS 시스템은
기존 시스템과 호환성을 유지하며, IoT 기반
독립 서버 구성을 통해 개별 보안 취약점까
지 보완할 수 있습니다.
다양한 환경에 적합한 유연한 API와 어플리
케이션을 제공하여 안전하고 손쉽게 통합할
수 있는 고성능 솔루션을 지원합니다.
일반적인 관제 시스템 구성
Field Center
- IMSS : Intelligent Monitoring Server System (통합 모니터링 서버 시스템)
- ITSS : Intelligent Terminal Server System (센서 터미널 서버 시스템)
- ETSS : Extend Terminal Server System (센서 터미널 서버 확장 시스템)
Features of “ECOS-IMS(Intelligent Monitoring Server)” System
Features of “ECOS-IMS(Intelligent Monitoring Server)” System
Features of “ECOS-ITS(Intelligent Terminal Server)” System
Product Specification
Input
Output
Product Specification
Model
Quad Core x 4 system RAM 2GB / 8GB / 4GB
Storage Micro SDXC 64GB ~ 512GB
Communication port Ethernet 10/100/1000Mbps
Protocol TCP, Json, csv, xml, get, post Power 220V – 80W Form Factor 1.5U Rack Type
Weight About 2.5kg
Size(WxDxH)
380 x 300 x 60 mm
⚫ Speed Detector Solution (속도 감지 솔루션) 속도 감지 솔루션은
⚫ Anti-Reverse System (역주행 방지 시스템) 역주행 방지 시스템은
적용 제품 : VC1020 + RLS-2020i + ITS SYSTEM + IMS SYSTEM
⚫ Announcement Solution (방송 솔루션) 방송 솔루션은 특정 지역이나
➢ 적용
: RLS-2020S + ITS SYSTEM + IMS SYSTEM
⚫ Fence Intrusion Detection System (울타리
➢
: FD322 + ITS SYSTEM + IMS SYSTEM
⚫ mDVR Solution (Micro DVR 솔루션)
Micro DVR 솔루션은 보안 구역
➢ 적용 사례 : 개발 검증 중(Ver. C , D)
➢ 적용 제품 : ITS SYSTEM + Sensor + Camera(Local or IP)
➢ 적용 사례 : 개발 검증 중(Ver. D)
➢ 적용 제품 : mIMS SYSTEM
Future tasks
⚫ Tiny NTP Server System
⚫ Wireless(RF, WiFi, LTE, LoRa) Access Point Solution
⚫ Safety Equipment based on IoT
⚫ Crosswalk safety system
⚫ Full duplex Communication Solution
⚫ Product UI localization
General Security Detector
1. Passive Infrared Detector(Indoor/outdoor)
- Detection Method = Wide or Narrow
- Detection Range = Min. 5m ~ Max. 24m
- Model : FLX-Series , LX-Series , BXS-Series , VXS-Series
2. Active Infrared Detector(Outdoor)
- Detection Method = Pulse Beam
- Detection Range = Min. 20m ~ Max. 200m
- Model : SL-Series , AX-Series
3. Long Range Passive Infrared Detector(Outdoor)
- Detection Method = Wide or Narrow
- Detection Range = Min. 30m ~ Max. 100m
High End Security Detector
1. 2D LiDar Intruder Detector
- Detection Method = Pulse Laser Scan 905nm
- Detection Range = Min. 0m ~ Max. 100m
- Model : RLS-Series
- https://www.optex.net
4. Microwave Intruder Detector
- Detection Method = FMCW 24Ghz
- Detection Range = Min. 3m ~ Max. 200m
- Model : BSS01K
- https://www.palgiken.co.jp/en/
2. Fiber Vibration Intruder Detector
- Detection Method = Fiber Vibration
- Detection Range = Min. 10m ~ Max. 25km
- Model : FD-Series
- https://fibersensys.com/
3. People Count Detector(ADNT & ARDS & SG)
- Detection Method = Image Processing
- Max. Count = 50 people
- Model : VC-1020 , AIO-CX1
- https://www.trastem.co.jp/kr/
5. Radar Intruder Detector
- Detection Method = FMCW 24Ghz
- Detection Range = Min. 3m ~ Max. 500m
- Model : CK-Series
- https://www.spotterglobal.com/
Thank You!
Product Solution Introduction
정확한
Time of Flight (TOF)
EYE SAFE Class 1 Laser (IEC60825-1)
Signal processi ng

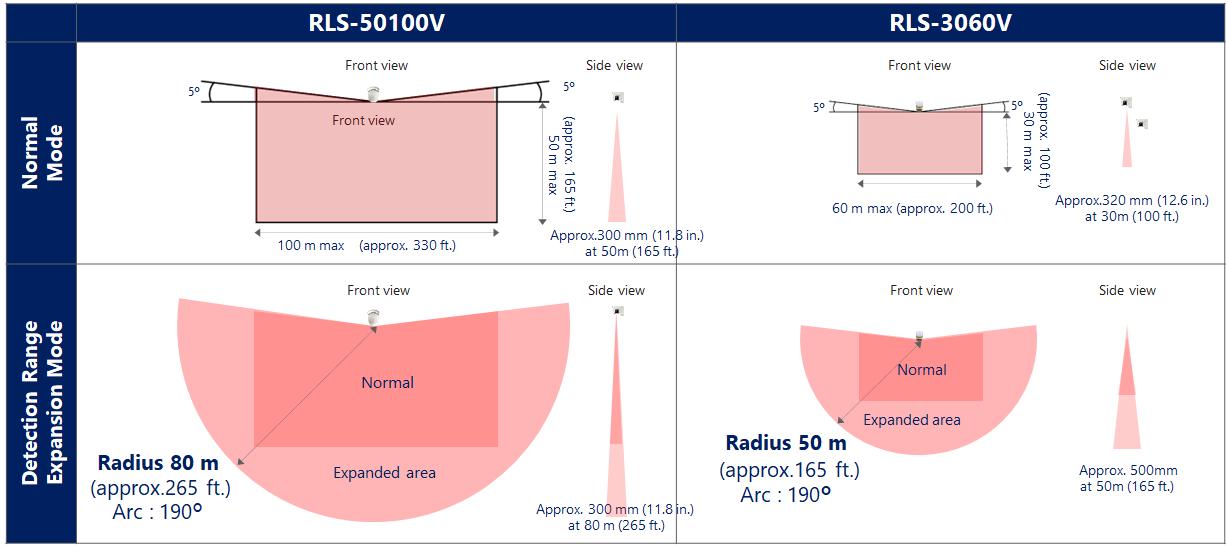

RLS-3060/50100은 3 종류의 설치가 가능합니다.
1. 수직 검지 설치
2. 수평 검지 설치
3. 경사 설치
1. 수직 검지 설치
2. 수평 검지 설치
1. 회전 방지 기능(Anti-rotation):
<발동 조건 >
① 검지 에리어의20%의 거리
② 검지 에리어의30%의 거리
③①② 이상 거리가 변화되었을 경우. → 5초 후에 발동
2. 안티 마스킹 기능(Anti-masking):
<발동 조건> ① 검지 에리어의30% ② 상기①이상의 변화가 있었을 경우
→ 60초 후에 발동
3. 센서부 오염(Soiliing):
<발동 조건>
① 검지 에리어의 30~50%
② 상기①이상의 변화가 있었을 경우
→ 60초 후에 발동
4. 기기 이상(Device trouble)
<발동 조건>
5. 악환경 출력(Environmental disqualification)
<발동 조건> ①외부 환경이 악조건일 경우 발동
(짙은 안개/ 폭우/ 폭설등)
2D LIDAR SENSOR
Power supply 24
VDC/AC or PoE
Master Alarm output (N.O./N.C.)
Ethernet port(RJ-45)
IP CAMERA(PTZ)
ITS
SYSTEM
Peripheral equipment
어플리케이션
데이터 센터
Fiber Vibration Intruder Detector
・ 조명, 전파간섭, 날씨에 영향을 받지 않습니다.
・ 펜스 진동에 따른 측정 시간과 주파수를 바탕으로 분광 분류 방식으로 바람이 많이 부는 날씨에도 사실상 오경보가 없습니다.
・ 파이버 케이블은 전원이 필요하지 않습니다.
・ 풍속계를 사용하면 감도를 제어하여 오경보를
.
• Low cost 모델
• 2 Ch
• 화이버 센서
• EMI/RFI 노이즈에 영향 없음
• 펜스 전용
• 간단 조정
• 센시티브 케이블 전용
• Max. 500m
• CE 및 RoHS 대응
• 표준 IP 통신 포트 특징
범위
• 건설 현장
• 가든 센터
• 고급 주택
• 공장 외곽
• 발전소
• 박물관 • 교도소
• APU당 최대
•
• 각 APU는 최대 5km
• 울타리, 벽, 굴토등
온/습도 0˚ C to 55˚ C // 0~95% 컴플라이언스 CE, FCC Part 15, RoHS
Insensitive lead-in fiber
Sensing Cable / Zone lengths
Trunk
Multimode fiber, custom manufactured to FSI specifications
Single-mode fiber, custom manufactured to FSI specifications (Maximum length: 5 km )
- Sensing fiber ≤ 800 m (2625 ft.)
- For each zone, sensing fiber + insensitive trunk cable ≤ 5.8 km (3.6 mi)
(Loopback)
Microwave Intruder Detector
Features of “BRAST”
반사판 타입(라인 대향형) 센서 타입(라인 자립형)
감시 거리 : 200m (센서와 반사판으로 구성)
최대 감시 거리 : 100m (센서만으로 구성)
Operation overview
Microwave detector Reflector
2 Features
3 Applications
1 Operation overview
⚫
⚫
Microwave detector
Features
Ref. Table1
3
Applications
Radar Intruder System
Camera Integration tracks to target
Target and track info
Multiple points of interest can be defined
Map and graphics
Anti
Denial & Tailing System

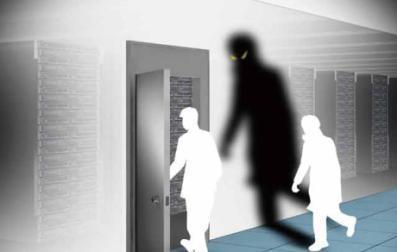

테일게이트 시스템
(Anti Denial & Tailing System)
입실이 제한된 구역 또는 특정 방에 들어갈 때,
그러나, 인증을 받은 사람이 의도적으로
B

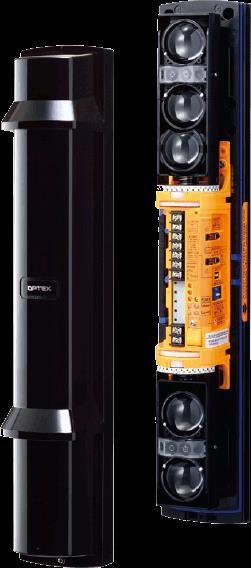

Active Infrared Intruder Detector
1. 스나이퍼 뷰파인더
• 망원렌즈를 채용하여 통상의 2배
SL-QDM 〇 SL-QDP 〇 SL-QN 〇
SL-QFR/QNR 〇 탑재 기종
• 컬러풀한 색으로 내장기재를
• 광축 조정에 2개 채용!
• 드라이버 불필요!
• 파인더를 들여다 보면서 광축 조정
가능!
효율을 높일 수 있습니다! SL-QDM 〇 SL-QDP 〇 SL-QN 〇 SL-QFR/QNR 〇 탑재 기종
4. I.A.S.C.
I.A.S.C. 란? 답 :
(Integrated Alignment
Status Communication)
4. I.A.S.C.
Normal(보통）
Low（약）
Very low(최약)
SL-QDM 〇
SL-QDP 〇 (투광기만)
SL-QN ☓
SL-QFR/QNR ☓
(Within 50 m) (50m – 100m) (100m - 200m)
• 최선의 광축 조정을 실시할 때에 유효
SL-QDM 〇
SL-QDP 〇 (투광기만)
SL-QN ☓
SL-QFR/QNR ☓ 탑재기종

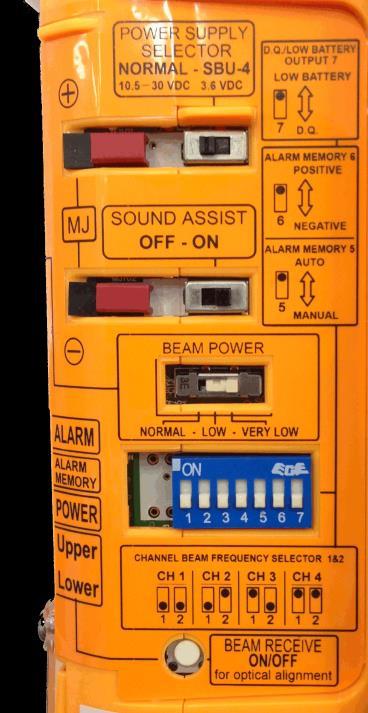

2. 빔 파워 스윗치를 미만이나 최약상태로 전환해 재차 빔의 최선 상태에 조정
• 차광 플레이트도 준비。
각각의 프런트 커버의 안쪽에
수납 가능
SL-QDM 〇
SL-QDP 〇 SL-QN 〇
SL-QFR/QNR 〇
8. LED 인디케이터(indicator)
• 광축 조정 레벨을 5 단계 LED 인디케이
터(indicator)로 표시
• 각 LED는 3 단계의 빛나는 방법으로 상
나타냅니다.
• I.A.S.C.기능을 사용하는 일로 수신기
Re-align(조정필요) Poor(재확인)
. (SL-QDM만)
）
• 빔 조정 유닛 BAU-4를 사용하는 일로 자
동으로 정확하게 광축 각도를 조정
사용 가능 기종
SL-QDM 〇
SL-QDP 〇 (수광기만)
SL-QN 〇 (수광기만)
SL-QFR/QNR 〇 (수광기만)
• 쿼드 빔으로 해, 피치를 넓게 하는 일로 새나 낙엽등에 의한 대오보 성능을 높였습니다
Narrow beam(Twin)
Wide beam(Quad)
• 고성능비구면 렌즈를 채용해 SL시리즈에 탑재 하는 일로, 종래 Fresnel 렌즈를 사용한 AIR보
4. A.T.P.C.
A.T.P.C. 란 무엇인가?
I.A.S.C.
4. A.T.P.C.
A.T.P.C. 의 기능은?
4. A.T.P.C.
