arquitectura
PORTFOLIO
María del Carmen Berral Toledano
Contacto mcarmen27892@hotmail.com +34657279872
Trabajos académicos
Proyectos
Casa del viento, Tarifa
Vivienda unifamiliar en el C.H. de Tarifa (Cadiz)
|María del Carmen Berral Toledano 9
Tarifa
El proyecto se sitúa en la ciudad más meridional de Europa, Tarifa, en concreto en su casco histórico. Por este han pasado romanos, cartagineses, griegos y fenicios. En la reconquista pasa a manos de los cristianos gracias a Sancho IV, en 1292.
Tarifa también cuenta con un paisaje muy complejo por un lado el Parque Natural de los Alcornocales y el Parque Natural del Estrecho y por otro el Mar Mediterráneo y el Océano Atlántico.
Su clima se caracteriza por los fuertes vientos tanto de Levante como de Poniente. Siendo estos una condición influyente a la hora de proyectar. Su casco histórico tiene el aspecto de los pueblos típicos andaluces, con edifiicios encalados de 1, 2 ó 3 plantas.
Arquitectura PORTFOLIO| 10
Océano Atlántico
Mar Mediterráneo
1-Atrapar el viento, alcanzar el mar y ver el castillo
2-Preservar la imagen del callejón y plaza
3-Mundo de cubiertas, juego de alturas= Juego de texturas y matices
4-Circulación entre medianeras y tapias
5-Patios, entrada a contraluz, arquitectura tradicional
La propuesta parte de relacionar la nueva arquitectura con los recorridos existentes, creando ambientes distintos. El espacio de entrada a través de la tapia existente, estará asociado a la pareja, creando un recinto totalmente privado. Por otro lado la entrada principal nos lleva tanto a los lugares comunes como a las estancias de los niños y a la torre del viento, lugar privilegiado con vistas al mar y el oceano. De esta forma se crea un juego de volúmenes que albergan las distintas necesidades, por un lado la casa vacacional y por otro las necesidades de la pareja (artistas).
11
|María del Carmen Berral Toledano
Arquitectura PORTFOLIO| 12
Planta baja
Planta primera
13
Planta segunda
Planta terraza
Arquitectura PORTFOLIO| 14
Maqueta
Volumetría
15
|María del Carmen Berral Toledano
Vista desde el patio
Sección fugada por escalera
Vista interior galeria
Arquitectura PORTFOLIO| 16
Trabajos académicos
Proyectos
Escuela de Alta cocina en el Albaicín
Callejón del Gallo (Granada)
|María del Carmen Berral Toledano 17
ESCUELA DE ALTA COCINA EN EL ALBAICIN_Sección 2 Escala 1:200_Entrega de septiembre 2017 PROYECTOS 9_Grupo B_ María del Carmen Berral Toledano
El barrio: Albaycín
Origen de la ciudad de Granada y antiguo barrio musulmán, el Albaycín se sitúa en la colina frente a la Alhambra, desplegándose en las laderas sur y oeste, siendo sus límites la calle Elvira, la Carrera del Darro, la antigua carretera de Murcia y el eje que marca la cuesta del Chapiz.
La topografía del lugar y las características urbanas de la ciudad musulmana marcan la identidad del barrio, aunque no se trata de una medina en sentido estricto: cinco siglos de historia pos-musulmana han dado al barrio su actual configuración, sociales, culturales, económicos, y de las transformaciones urbanas y arquitectónicas consecuentes.
Catalogado como Patrimonio Cultural de la Humanidad desde 1989 por la UNESCO, es objeto de sucesivos planes de protección que intentan conciliar la necesaria adaptación a las nuevas necesidades de sus habitantes y visitantes con la obligada protección de su patrimonio arquitectónico y urbano.
Arquitectura PORTFOLIO| 18 SITUACIÓN
4. Crear un mundo de cubiertas acorde al barrio.
3. Recuperar texturas.
5. Buscar miradas.
Las tapias tienen gran importancia en el proyecto, por lo cuál la nueva tapia que envuelve al solar imita a las existentes que se consigue con muros de H.A. visto con tonos tierra, que imita esos tonos de la tapia envejecida.
Evitar una cubierta como la que hay en el edificio existente.
Algo típico del Albaicin es la variedad de alturas y formas de sus cubiertas, de pequeñas dimensiones.
1.Arquitectura detrás de las tapias
5. Buscar miradas.
Tanto en los recorridos interiores de planta baja, como en la planta alta (y la gran ventaja de ir por la cota de encima de las tapias), se crean unas vistas espectaculares.
Los nuevos recorridos interiores, tendrán la misma solería que existe en el Callejón del Gallo.
Mirada desde el Callejón de la Plaza de San Miguel, hacía la Placeta del Gallo.
Por lo cuál se crean piezas de menor tamaño de acorde al barrio.
Desde el interior del patio, miradas hacia la Iglesia.
Los comedores enfocados con vistas hacia Granada (zona avenida constitución), el otro hacía la Alhambra. La sala de catas-cocina de investigación hacia San Cristobal.
La peculiaridad del Callejón del Gallo es la tapia lo que recorre, característico del barrio. La nueva arquitectura se encontrará entre tapias, la del Callejón y la del convento. En planta baja se crea un espacio abierto y parte del programa de la escuela de cocina, oculto, y en planta primera aparece la arquitectura, se muestran las miradas.
4. Crear un mundo de cubiertas acorde al barrio
Conforme vamos recorriendo el edificio vamos encontrando nuevas vistas, y descubriendo otras arquitecturas.
Tanto en los recorridos interiores de planta baja, como en la planta alta (y la gran ventaja de ir por la cota de encima de las tapias), se crean unas vistas espectaculares.
2. Organización del proyecto
Mirada desde el Callejón de la Plaza de San Miguel, hacía la Placeta del Gallo.
Desde el interior del patio, miradas hacia la Iglesia.
Dos volumenes principales, unidos por una pastilla soterrada que abastece de servicios e instalaciones. Estos dos volúmenes son: -Docente y administrativo, recordando las casas patio del Albaicin, -Cocinas y restaurante, creando unos recorridos entre las tapias y la vegetación.
Los comedores enfocados con vistas hacia Granada (zona avenida constitución), el otro hacía la Alhambra. La sala de catas-cocina de investigación hacia San Cristobal.
3. Recuperar texturas
Conforme vamos recorriendo el edificio vamos encontrando nuevas vistas, y descubriendo otras arquitecturas.
La materialidad de las tapias tiene gran importancia en el proyecto, jugando con esta en la arquitectura proyectada, una nueva tapia recorre el Callejón, cerrando de esta forma la parcela, imitando los tonos de la tapia envejecida.
Los nuevos recorridos interiores, aparecerán como prolongación del callejón. Adoptando la misma solería que el Callejón del Gallo.
En el Albaicín es significativo la variedad de formas y alturas de sus cubiertas, en general, de pequeñas dimensiones, a excepción de ciertos edificios singulares. El proyecto busca integrarse en el barrio, y debido a su situación privilegiada se crean volúmenes pequeños interconectados.
5. Buscar miradas
En la planta primera, partiendo de la ventaja de ir por una cota superior a las tapias, tanto existentes como proyectadas, las salas de degustación y el restaurante busca crear una atmósfera perfecta, buscando vistas privilegiadas, entre el olor a azahar de los naranjos proyectados en el espacio abierto.
Mirada desde el Callejón de la Plaza de San Miguel, hacía la Placeta del Gallo.
Desde el interior del patio, miradas hacia la Iglesia.
Los comedores enfocados con vistas hacia Granada (zona avenida constitución), el otro hacía la Alhambra. La sala de catas-cocina de investigación hacia San Cristóbal.
ESCUELA DE ALTA COCINA EN EL ALBAICIN_IDEA DE PROYECTO _Entrega de septiembre 2017 PROYECTOS 9_Grupo B_ María del Carmen Berral Toledano
|María del Carmen Berral Toledano 19 Idea
-Por lo cuál se crean piezas de menor tamaño de acorde al barrio.
agua y vegetación (naranjos, para captar a los comensales con el olor a azahar).
nada la gación Conforme encontrando arquitecturas.
Arquitectura PORTFOLIO| 20 cerrada josper menaje almac. lava. 27,30m 24,80m 15,50m Sala de profesores 72,00m Área de repostería 37,00m Área de asados 34,90m2 Vestuarios aseos 17,30m Cocina principal 86,65m Cámara central Plongue 17,65m 72,00m 747.00m 747.00m 746.10m 746.60m ESCUELA DE ALTA COCINA Escala PROYECTOS 9_Grupo B_ Planta baja
21
|María del Carmen Berral
Toledano
Planta sótano
Planta primera
Planta cubierta
Arquitectura PORTFOLIO| 22
23
|María del Carmen Berral Toledano
Arquitectura PORTFOLIO| 24
Vista desde la placeta del Gallo
25
|María del Carmen Berral Toledano
Vista hacia Mirador de San Cristobal
Arquitectura PORTFOLIO| 26
Trabajos académicos
Proyectos
Ecoalbergue
Minas abandonadas de Linares (Andalucía)
|María del Carmen Berral Toledano 27

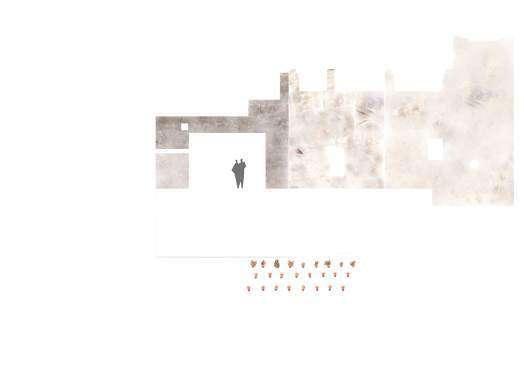

Toledano_Curso ALZADOS Y SECCIONES
María del Carmen Berral
Arquitectura PORTFOLIO| 28
Ruta de la Garza
El Mimbre: Herencia Minera
El proyecto se localiza en la antigua mina de el Mimbre, en la ruta de la Garza (Linares). Contiene elementos singulares como chimeneas, casas de máquinas, pozos o almacenes. Estos elementos ese encuentran próximos entre ellos. La zona se encuentra inunddada de vegetación y un mar de olivos.
Este lugar se elige para poner en valor su gran componente paisajístico y el poder jugar con varios elementos para su conexión.
Algunos aspectos que se consideran, es el encontrar una nueva ruta de acceso más rápida (teniendo en cuenta antiguos caminos que se usaban en la época de las minas), para una mejor conexión con Linares; la creación de empleo para bajar el paro en esta localidad; nueva infraestructura de ocio pero que promocione el consumo de productos locales.
Como resultado surge un eco-albergue, donde poder realizar actividades educativas-sostenibles, promocionando la agricultura local, y actividades de ocio.
Se proyecta una nueva piel de acero cortén que contrasta con la piedra existente.
Programa Eco-Albergue:
-3 Talleres
-1 Oficina
-1 Baño
-5 Habitaciones+ baño
-1 Sala Común
-1 Cocina
-1 Comedor
-1 Mirador
-1 Almacén
-1 Lavandería
-Zonas de instalaciones
Nueva materialidad
|María del Carmen Berral Toledano 29
Idea +
Arquitectura PORTFOLIO| 30
Planta baja
31
|María del Carmen Berral Toledano
Planta primera
Planta de cubiertas
Arquitectura PORTFOLIO|
|María del Carmen Berral Toledano
Arquitectura PORTFOLIO| 36
Trabajos académicos
PFC/ Máster
Actualización de viviendas en el Zaidín, Granada
Alojamiento universitario en el modernista conjunto residencial “La Cruzada”.
|María del Carmen Berral Toledano 37
Arquitectura PORTFOLIO 38 PORTFOLIO|
39
|María del Carmen Berral
Toledano
Arquitectura PORTFOLIO| 40
41
|María del Carmen Berral Toledano
Arquitectura PORTFOLIO| Número Superficie útil Espacios comunales Cocina 2 40.04 Comedor 4 39.58 Comedor 2 1 17.51 Lavandería 2 21.08 Sala de estar 2 39.71 Sala de estar 2 3 17.09 Sala de proyecciones 1 21.08 Superficie total: 449.84 Equipamientos Educativo Biblioteca 1 81.75 Sala de exposiciones 1 186 Sala de estudio 1 275.54 Sala de investigadores 39.17 Archivo 12.71 Administrativo Administración 1 66.23 Almacén 2 67.4 Superficie total: 796.2 Otros 672 90 673 22 673 8 673 8 Placeta Blasco Ibañez A v e n i d a d e D i a r 30 30 Parada autobús K i o s k o K io s ko ONCE 673 8 673 35 673 8 673 8 673 8 673 8 673 8 674 40 pte:10% 673 30 6 Ø150 pt e : 9 % ecor do acces b e A o amiento 5 C o m e d o r C o c n a C o m e d o Sala de estar 2 A ojamiento 3 Sala de proyecc ones Sala de estar Gar A o j a m e n t o 1 A WC públicos M a n t e Nº alojamientos Capacidad Planta baja 24 47 Planta 1ª 38 76 Planta 2ª 38 76 Planta baja Número Capacidad (por alojamiento) Superficie útil m² (por alojamiento) Alojamiento 1 12 2 35.18 m2 Alojamiento 2 4 1 37.78 m2 Alojamiento 3 2 2 37.35 m2 Alojamiento 4 2 2 35.59 m2 Alojamiento 5 4 2 37.66 m2 Nº total Cap. total S. útil total 24 alojamientos 47 personas 869.8 m2
|María del Carmen Berral Toledano 43 Ø150 673 85 673 45 673 85 673 95 673 65 673 55 673 70 673 95 673 95 674 50 674 50 673 65 673 35 674 40 674 40 674 85 674 50 Calle Doña Rosita C a l le C r u c e r o Ba lea r e s P la c e t a J a ime Ba lme s C a l le N a v a r r a Vicente Ibañez 673 95 C a l le N a v a r 673 30 673 25 673 45 673 95 673 95 30 30 673 35 673 8 674 40 674 40 674 40 674 40 674 40 % pte:10% pte:10% pte:10% 73 35 673 35 673 35 673 85 p e 1 0 % 674 50 674 85 674 85 674 85 674 85 674 85 674 85 674 85 674 85 674 85 pt e : 6 % pte : 1 0 % pt e : 1 0 % pte: 10% pte: 8% p te : 8 % Contenedores basura Ø150 Ø150 eco ido acces b e reco r do acce b reco r do acces b e ecor do acces b e Ø150 Ø150 Ø150 Ø150 A o j am ie n to 2 A o j am e n to 5 A lo j a m ie n to 1 A loj am ie n to 5 A lo j a m ie n to 1 Cocina Garaje bicicletas B i b io t e c a Come do r A lo j a m ie n t o 2 A o j a m ie n t o 1 A lo a m ie n t o 1 A ojamiento 1 Alojam ento 1 Comedor A lo a m ie n t o 2 Alojamiento 1 Lavandería a e bicic etas A ojamiento 3 A loj am ie n to 1 A loj am ie n to 2 Alojamiento 1 A o j a m e n t o 4 A o j a m e n t o 4 Proyecciones aire libre Pequeña biblioteca A o j a m e n to 1 WC públicos Lavandería Zona de estar ojamiento 5 S a a de e s ta r S a la p a r a inv e s t ig a d o r e s A r c h iv o Ma n t e Administración Sala de estar 2
Arquitectura PORTFOLIO| 44
Sección 1
30 Alojamiento 3 Alojamiento 3
Almacén
Número Número Capacidad (por alojamiento) Superficie útil m² (por alojamiento) Alojamiento 1 12 12 2 35.18 m2 Alojamiento 2 - - 1 37.78 m2 Alojamiento 3 6 6 2 37.35 m2 Alojamiento 4 4 4 2 35.59 m2 Alojamiento 5 16 16 2 37.66 m2 Nº total Nº total Cap. total (por planta) S. útil total (por planta) 38 alojamientos 38 alojamientos 76 personas 1391.18 m2
Planta primera Planta segunda
Toledano 45 30 Alojamiento 5 Alojamiento 4 Alojamiento 1
|María del Carmen Berral
Alojamiento 1
Alojamiento 1
Pavimento duro Pavimento ajardinado
Se propone un juego de pavimentos que marquen los recorridos. Con los espacios ajardinados se pretende naturalizar la zona (recuerdo de la vega).
Arquitectura PORTFOLIO| 46
5
Sección
La Cruzada
Sala de exposiciones
Interior
Pavimentos Exteriror
Toledano 47
|María del Carmen Berral
Dimensiones pieza: 25x10x3
Arquitectura PORTFOLIO| 48 -0.10 +0.90 +3.60 +6.30 +9.00 -1.60 +0.00 +2.34 +5.04 +7.74 220 240 30 240 30 240 30 240 30 214 20 250 20 250 20 20 140 40 10 3% PTE. 365 30
del Carmen Berral Toledano 49 +0.90 +3.60 +6.30 +9.00 240 30 240 30 240 30 240
|María
Arquitectura PORTFOLIO| 50 240 240 240 30 30 13 13 13 13 13 13 13 +0.90 +3.60 +6.30 +9.00 0.00 +0.90 31.5 675.6 45 85 Sección 5
Toledano 51
|María del Carmen Berral
Arquitectura PORTFOLIO| 52
Arquitectura PORTFOLIO| 58
¡ Muchas gracias!
