R E C O R R I D O S O L A R
ESTUDIANTE :
NayeliCernaRios
Soy estudiante de la universidad peruana unión Filial-Tarapoto , pertenezco a la escuela profesional de arquitectura y en esta ocasión presentaré la ubicación, orientación y recorrido solar de mi vivienda .
CATEDRA:
Arq.JhonnyMontalvánSilva
CURSO:
ArquitecturaBioclimáticaI
presentación
RECORRIDO SOLAR
1. Mapa de localización
2. Orientación cardinal del terreno
3. Recorrido solar: solsticio de verano.
5. Exposición solar: solsticio de verano
4. Recorrido solar: solsticio de invierno.
6. Exposición solar: solsticio de invierno
PAG 01-03 PAG 04 PAG 05 PAG 06-07 PAG 08-09
ÍNDICE TAREA 1
. . . . .
. .
SM-104/CARRETERAALAMAS
LEYENDA:
SECTOR
LEYENDA: PERÚ-SAN MARTÍN DEPARTAMENTO DE SAN MARTIN LEYEN SAN M P L
JIRONSANMARTÍN JR.LUISBRUZZANO
CASA NAYELI
JR.LUISBRUZZANO
UBOS 1.
LAMAS-

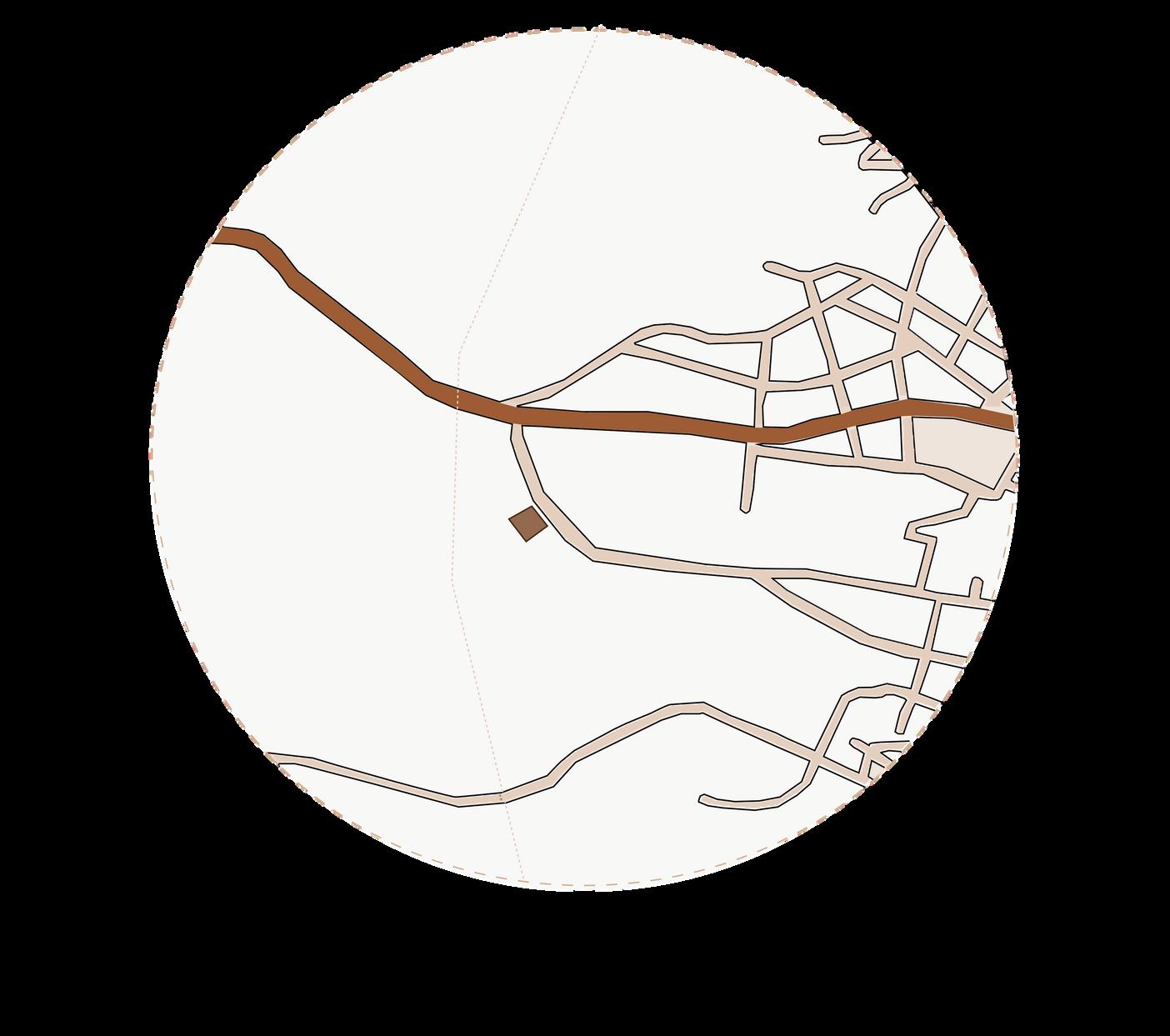

MAPA DE LOCALIZACIÓN
JIRON
O
SAN MARTÍN
JR.LUISBRUZZANO
N O E S SO SE NO NE
I.E.
MARTIN DE LA R.H
SM-104/CARRETERAALA 2. ORIENTACIÓN CARDINAL DEL TERRENO
3. RECORRIDO SOLAR: SOLSTICIO DE VERANO, 21 DE JUNIO
SM-104/CAR
JIRON SAN MARTÍN RTIN DE LA R.H JR.LUISBRUZZANO
O E S 6:00 pm 3:00 pm 12:00 pm 9:00 am 6:00 am 21 de Junio Solsticio de verano 7 6 8 9 10 11 12 13 14 15 16 17 18
N
JIRON SAN MARTÍN ARTIN DE LA R.H JR.LUISBRUZZANO SM-104/CARRET N O E S 6:00 pm 3:00 pm 12:00 pm 9:00 am 6:00 am 21 de DICIEMBRE Solsticio de Invierno 7 6 8 9 10 11 12 13 14 15 16 17 18
5. EXPOSICIÓN SOLAR: SOLSTICIO DE VERANO
SM-104/CAR
JIRON SAN MARTÍN RTIN DE LA R.H JR.LUISBRUZZANO
N O E S 6:00 pm 3:00 pm 12:00 pm 9:00 am 6:00 am 21 de Junio Solsticio de verano 7 6 8 9 10 11 12 13 14 15 16 17 18
Lados de exposición solar Solsticio de verano 9:00 am : Lado NORESTE 3:00 pm : Lado NOROESTE
SM-104/CARRETE
JIRON SAN MARTÍN RTIN DE LA R.H JR.LUISBRUZZANO
O E S 6:00 pm 3:00 pm 12:00 pm 9:00 am 6:00 am 21 de DICIEMBRE Solsticio de Invierno 7 6 8 9 10 11 12 13 14 15 16 17 18 Lados de exposición solar Solsticio de Invierno 9: am : Lado SURESTE 3: pm : Lado SUROESTE
6. EXPOSICIÓN SOLAR: SOLSTICIO DE INVIERNO N
