Gros plan sur la très basse tension et les symboles

Gros plan sur la Très basse tension (TBT) et les symboles

Depuis la première utilisation de l’électricité comme source d’énergie, l’homme a dû se protéger contre les dangers de cette énergie potentiellement dangereuse. Que ce soit dans l’installation ou les appareils d’utilisation, tout est mis en œuvre pour protéger l’utilisateur contre les chocs électriques.

À partir d’études portant sur les effets du courant électrique sur l’homme et des bonnes connaissances sur la résistance du corps humain, il a été possible d’établir de manière approximative - et compte tenu de différents facteurs de sécurité - la tension limite conventionnelle absolue à 50 V en cas de courant alternatif. Il s’agit de la tension qu’une personne peut toucher pendant une période relative ment longue (de plus de 5 secondes), dans des circonstances normales, sans issue mortelle découlant de la traversée de courant dans le corps humain. En effet, la résistance moyenne du corps humain pour 50 V est d’environ 2000 ohm, ce qui donne un courant de 50V/2000 ohm = 25 mA, une valeur qui se rapproche du risque de paralysie respiratoire.

Les systèmes de sécurité actuels sont mieux développés et reposent de plus en plus sur la « très basse tension ». Cette très basse tension, qui peut offrir une protection contre les contacts directs et indirects dans certains cas, est de plus en plus plébiscitée.

Par définition, une très basse tension est une tension dont la valeur est inférieure à : • 50 V de courant alternatif ; • 75 V de courant continu non lisse ; • 120 V de courant continu lisse.

Ces valeurs sont celles de la tension limite conventionnelle, qui est la valeur maximale de la tension de contact que l’on peut toucher de manière illimitée, et ce, dans certaines circonstances caractéri sées par les influences extérieures.

Cette définition reflète le caractère sécuritaire intégré dans la notion de très basse tension, mais uniquement si les circonstances « d’alimentation et d’exé cution » sont telles que les valeurs limites ne sont jamais dépassées, même en cas de défaut.

Alimentation en TBT

La très basse tension est fournie :

1. Soit par des sources d’alimentation autonomes, comme : • des sources d’alimentation élec trochimiques (p.ex. des batteries d’accumulateurs) ; • d’autres sources d’alimentation autonomes dont l’alimentation n’est pas de nature électrique ;

2. soit à partir d’une installation électrique par des appareils à enroulements distincts, à condition que ces appareils soient : • des transformateurs de séparation ; • des dispositifs ayant un niveau de sécurité équivalent à celui des transfor mateurs de séparation ; • conçus de manière à ce qu’en cas de défaut entre les enroulements primaire et secondaire, l’on évite : - soit la présence d’une tension de contact non sécurisée sur les masses du matériel électrique à très basse tension, en adoptant pour ce matériel des mesures de protection contre le contact indirect ; - soit le maintien, sur les masses du matériel électrique à très basse tension, d’une tension de contact non sécurisée pendant des durées supérieures à la durée maximale, en connectant ces masses au conduc teur de protection du circuit primaire et en adoptant, pour ce matériel, des mesures de protection adaptée à la basse tension ;

3. soit par des dispositifs électroniques pour lesquels des mesures constructives ont été prises pour éviter que, même en cas de défaut interne de ces dispositifs, la tension aux bornes de sortie puisse être supérieure à la tension limite convention nelle absolue.

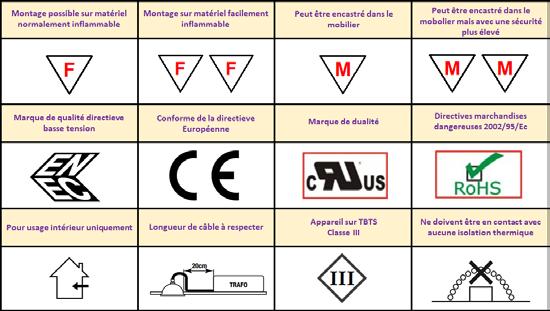

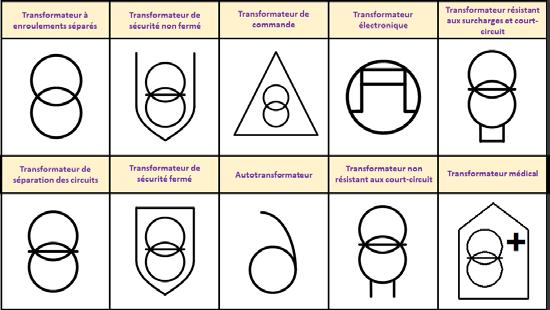

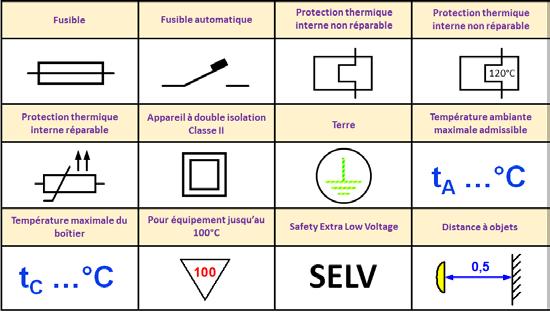

Symboles sur les transformateurs, drivers électriques et matériel d’éclairage

Formes d’exécution de la TBT

Les conditions de fonctionnement et d’exploitation peuvent être de nature à réduire le niveau de sécurité. C’est la raison pour laquelle le RGIE a défini trois sortes de très basses tensions dont la valeur reste limitée à celle des tensions limites conventionnelles absolues sous certaines conditions : • TBTF : Très basse tension fonctionnelle - dans des conditions d’exploitation normales ; • TBTP : Très basse tension de protection − dans des conditions d’exploitation normales et en cas de défauts, à l’exception des défauts à la terre dans d’autres circuits ; • TBTS : Très basse tension de sécurité − dans des conditions d’exploitation normales et en cas de défauts, y compris les défauts à la terre dans d’autres circuits.

Lorsque la TBT est utilisée dans des en vironnements où la tension doit être sûre en toutes circonstances (salles de bain, piscines, etc.), seule la TBTS est autorisée. Une attention particulière est accordée aux drivers électroniques, notamment pour l’éclairage LED.

Ces drivers doivent être conformes à la norme EN 61347-2-13, appareillages de lampes, exigences particulières pour les appareillages électroniques alimentés en courant continu ou alternatif pour les modules de LED. Cette norme comporte une annexe I particulière, à laquelle le driver doit répondre pour qu’il puisse être question de TBTS. Lorsque le fabricant se conforme à l’annexe I pour la TBTS, il l’indique sur le driver à l’aide des indications obliga toires supplémentaires : le symbole d’un transformateur de sécurité fermé résistant aux courts-circuits et l’indication de SELV (pas d’équivalent de SELV).

électrique contre les surintensités

La protection électrique contre les surintensités vise à éviter que le matériel électrique ne soit parcouru par des courants qui peuvent être nuisibles au matériel et à l’environnement.

Cette protection est réalisée au moyen d’un ou de plusieurs dispositifs qui inter rompent le courant avant l’apparition d’un échauffement dangereux pour l’isolation, les connexions, les canalisations élec triques et leur environnement.

Le courant admissible Iz d’une canalisa tion électrique est fonction : • de la section des conducteurs ; • de l’isolation des conducteurs ; • de la constitution de la canalisation électrique ; • du mode de pose et de l’environne ment des canalisations électriques ; • de la température ambiante.

Voici un tableau des valeurs de courant maximales des protections en fonction des canalisations électriques :

Section du conducteur (mm²)

0,5 0,75 1 1,5 2,5 4 6 10 16 25 35

Courant nominal maximal du coupe-circuit à fusibles (A) Courant nominal maximal du disjoncteur (A)

2 4 6 10 16 20 32 50 63 80 100 4 6 10 16 20 25 40 63 80 100 125

 Rudy Van den Bergh Innovation & Training manager Electro-Test
