Spezialfilter- und Absperrsysteme für hochsensible Bereiche Seite

Spezialfilter und Absperrsysteme für hochsensible Bereiche

Durrer-Technik AG konzipiert und liefert seit Jahren bewährte Spezialfilter- und Absperrsysteme für hochsensible Bereiche wie neue Prozesstechnologien, Kernenergie oder Laborbauten.

Spezialprodukte oder konfigurierte Spezialanlagen sind wichtige Bestandteile im Sortiment der Mess- und Sondertechnik von Durrer-Technik AG. Moderne Prozesse und neue Werkstoffe in der industriellen Produktion stellen immer höhere Anforderungen an Qualität und Verteilung der Zuluft sowie an Systeme zur Abluft- oder Abgaserfassung und -reinigung. Handelsübliche Lüftungs- und Filtersysteme stossen dabei häufig an ihre Grenzen. Erfahrene Lüftungsingenieure stehen in Adligenswil für die entsprechende Beratung zur Verfügung. Drei Beispiele aus dem umfangreichen, auf einzelne Bereiche spezialisierten Produkportfolio.

SchwebstoffFiltersystem mit ScanEinrichtung SCF classic Nennvolumenstrom HEPA-Filterelement (Filterklasse H14): 3000 m3/h bis 24000 m3/h. Zulässiger Differenzdruck +/–6000 Pa (auch höher möglich). Die Schwebstoff-Filtersysteme SCF classic (Bild 1) von Krantz kommen zum Einsatz in Laboren der Klassen BSL 3 und 4. Bei der Entwicklung wurden die Vorschriften des – «Laboratory biosafety manual» der

Weltgesundheitsorganisation (WHO), – «Biosafety in Microbiological and Biomedical Laboratories» (BMBL), – DIN EN 12 128 «Biotechnik − Laboratorien für Forschung, Entwicklung und

Analyse − Sicherheitsstufen mikrobiologischer Laboratorien, Gefahrenbereich, Räumlichkeiten und technische

Sicherheitsanforderungen» berücksichtigt.

Gasdichte eckige Absperrklappe Typ GDR Die gasdichte eckige Absperrklappe, Typ GD-R (Bild 2), in solider und wartungsfreier Ausführung, wird eingesetzt für die Be- und Entlüftung sensibler Bereiche mit hohen Anforderungen an die Dichtheit der Absperrsysteme. – Die hohen Dichtheitsanforderungen der

DIN 25 496 für Gehäuse, Klappensitz

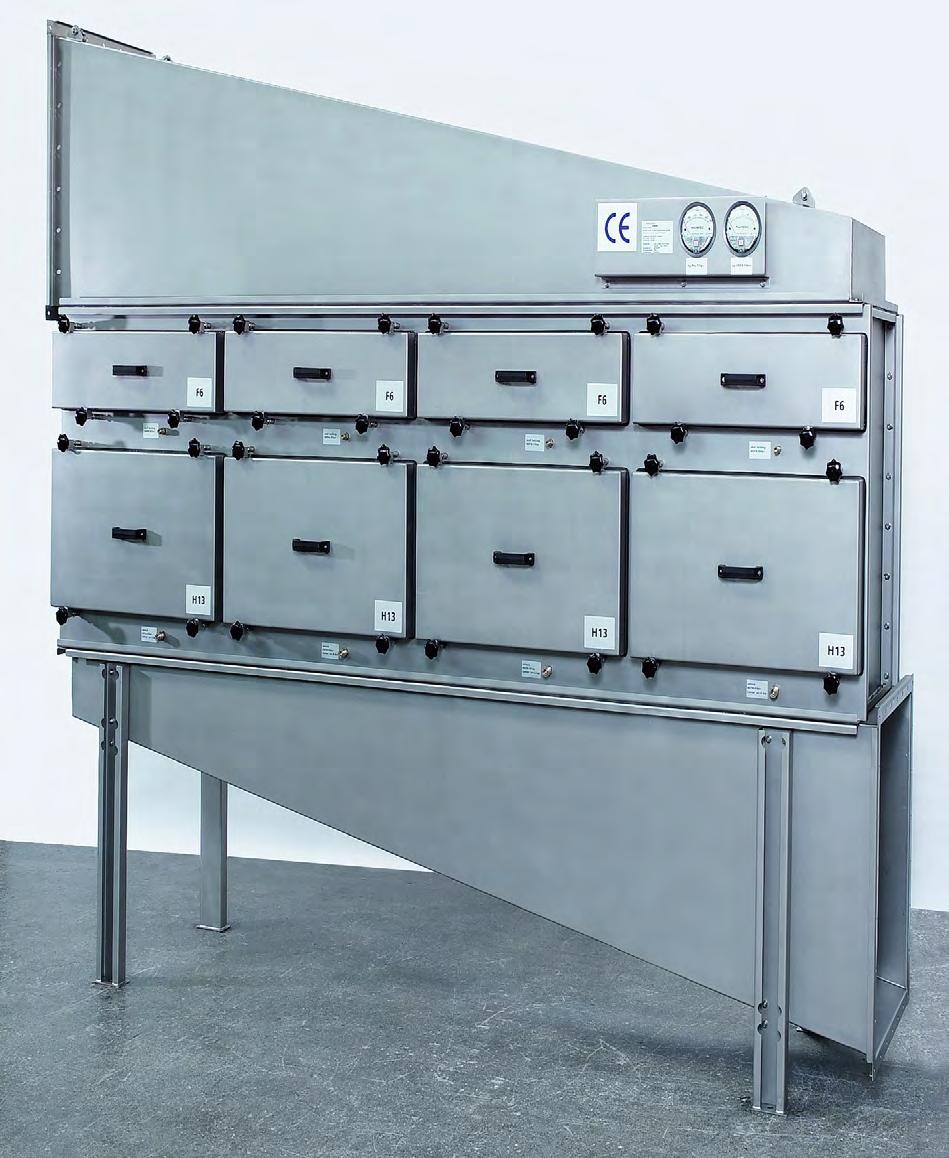

Bild 1: SchwebstoffFiltersystem optional mit ScanEinrichtung SCF classic. (Bilder: Durrer)

und Wellendurchführung werden weit übertroffen. – Die Klappe ist so dimensioniert, dass sie mindestens dem 1,1-fachen des zulässigen Betriebsdrucks ohne Beeinträchtigung ihrer Funktion widersteht. – Die Dichtheit des Klappenblattes ist im eingebauten Zustand prüfbar. – Zu Wartungszwecken muss die Klappe nicht ausgebaut werden. – Zur Sicherstellung einer guten Dekontaminierbarkeit sind Schweissnähte an den medienberührten Teilen spaltfrei und durchgehend ausgeführt.

SchwebstoffFiltersystem optional mit ScanEinrichtung SCF hightec Bei der Be- und Entlüftung sensibler Bereiche z. B. in Laboren, in der Chemie, der Pharmazien oder der Nukleartechnik müs-

Bild 2: Gasdichte eckige Absperrklappe Typ GDR. Bild 3: SchwebstoffFiltersystem mit ScanEinrichtung SCF hightec

sen radioaktive, toxische oder pathogene Stoffe zum Schutz der Umwelt, der Produktion oder vor Gesundheitsschäden aus der Luft abgeschieden werden. An die Filtersysteme werden daher hohe Ansprüche an die Sicherheit und das Abscheidevermögen gestellt. Krantz hat für solche Anwendungen das Safe Change Filter Housing Typ SCF hightec (Bild 3) entwickelt. Dieses kompakte Filtergehäuse ist auf nahezu jede anspruchsvolle Filteraufgabe adaptierbar. Ergänzend dazu: Diverse technisch hochwertige Möglichkeiten zur Ergänzung des Systems wie z. B. HOTEC_TSO_183x131_4c_2017_2_Layout 1 17.03.17 14:48 Seite 1

– ein integriertes Scannersystem zur In-

Situ-Abscheidegradmessung bzw. zur

Lecksuche – eine automatische Desinfektionseinheit, die gasdicht an das Gehäuse gekoppelt wird, zur Desinfizierung des Gehäuseinneren und der Filtermedien – in An- und Abströmhauben integrierte gasdichte Absperrschieber oder gasdichte Absperrklappen Individuelle Speziallösungen Dank der jahrelangen Erfahrung für Spezialprodukte und -komponenten ist DurrerTechnik AG in der Lage, neben den normalen Komponenten für die Gebäudetechnik, auch individuelle Speziallösungen zu realisieren. Dank den Erfahrungen in der Praxis kann für jede Aufgabenstellung ein geeignetes Produkt entwickelt und gefertigt werden.

Weitere Informationen Durrer Technik AG Winkelbüel 3 CH-6043 Adligenswil info@durrer-technik.ch www.durrer-technik.ch
