Betonrenovatie Parkeergarage de Meent

Een omvangrijk project in een Rotterdamse parkeergarage met een combinatie van betonherstel, preventief onderhoud en brandbescherming van de woningscheidende verdiepingsvloer.

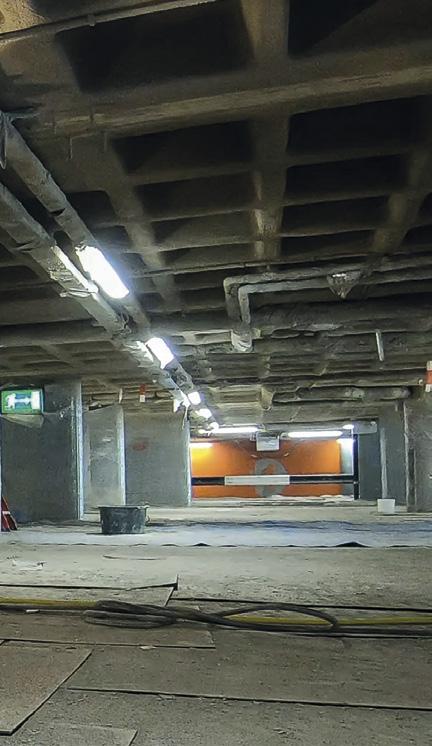

TEKST ING. C. (CHRIS) UITTENBOGAARD BEELD SEALTEQ WEST Parkeergarage de Meent in Rotterdam bestaat uit 2 verdiepingen met daarboven woningen. De parkeergarage heeft een netto vloeroppervlak van ca. 7.500 m2 per verdieping met 548 betaalde parkeerplaatsen. Door de cassette elementen van de vloer omvat het effectieve oppervlak van de te herstellen en te beschermen betonconstructie van de 2e verdiepingsvloer circa 14.500 m2 . De betonconstructie is opgebouwd uit kolommen en ter plaatse gestorte ribcassette vloeren met versterkte stroken tussen de kolommen. De vloer van de boven de garage aanwezige woningen, ofwel het plafond van de 2e verdie-

BRANDVEILIGHEID

Brandveiligheid is een complexe materie. Er zijn dan ook veel normen en voorschriften die van invloed zijn op de brandveiligheid en brandwerendheid van gebouwen en toegepaste producten. Onderstaand worden slechts enkele relevante normen en voorschriften vermeld. De brandveiligheid van gebouwen wordt omschreven in het Bouwbesluit. Onder meer het gebouwtype, de bestemming van de ruimten, hoogte van de verblijfsruimten en gebieden, en de bezettingsgraad zijn leidend in de bepaling van de eisen. De eis wordt bepaald als het aantal minuten waarin een constructie geacht wordt zijn dragende functie te kunnen behouden bij een bepaald type brand. De norm NEN-EN 13501 is bepalend voor de indeling van producten in brandklassen en de ETAG 018 geeft de eisen voor de producten die in aanmerking komen voor toepassing als brandvertragend materiaal. Naast de feitelijk weerstand tegen brand zijn ook zaken zoals brandoverslag en rookontwikkeling van grote invloed op de uiteindelijke veiligheid van een constructie of gebouw bij brand.

ping, was aan onderhoud toe. Er was sprake van betonschade, weinig betondekking op het wapeningsstaal en de brandwerendheid van de vloer, evenals die van de vele doorvoeren van installaties, was niet meer in overeenstemming met de huidige voorschriften.

INGRIJPENDE MAATREGELEN

SealteQ West is gestart met de voorbereidende werkzaamheden in december van 2019. De omvangrijke werkzaamheden werden daarbij ingedeeld in 6 fases. Dit was noodzakelijk om het werk te kunnen compartimenteren vanwege de overlast die werd veroorzaakt tijdens de uitvoering. Afschermen van de compartimenten en afplakken van bestaande leidingen en installatieonderdelen was een tijdrovende bewerking in het gehele proces. Na het afplakken en afschermen werd het beton volledig kaal gestraald. Vanwege de aanwezige installaties moest dit droog gebeuren. Om de overlast te kunnen controleren werd door middel van een slimme plaatsing van ventilatoren onderdruk gecreëerd. Na het kaal maken kon de constructie onderzocht worden op betonschade en gebreken. Door het volledig afkloppen van de betonconstructie konden, naast de duidelijk visueel zichtbare schades, ook die schades waarbij delaminatie was opgetreden goed worden

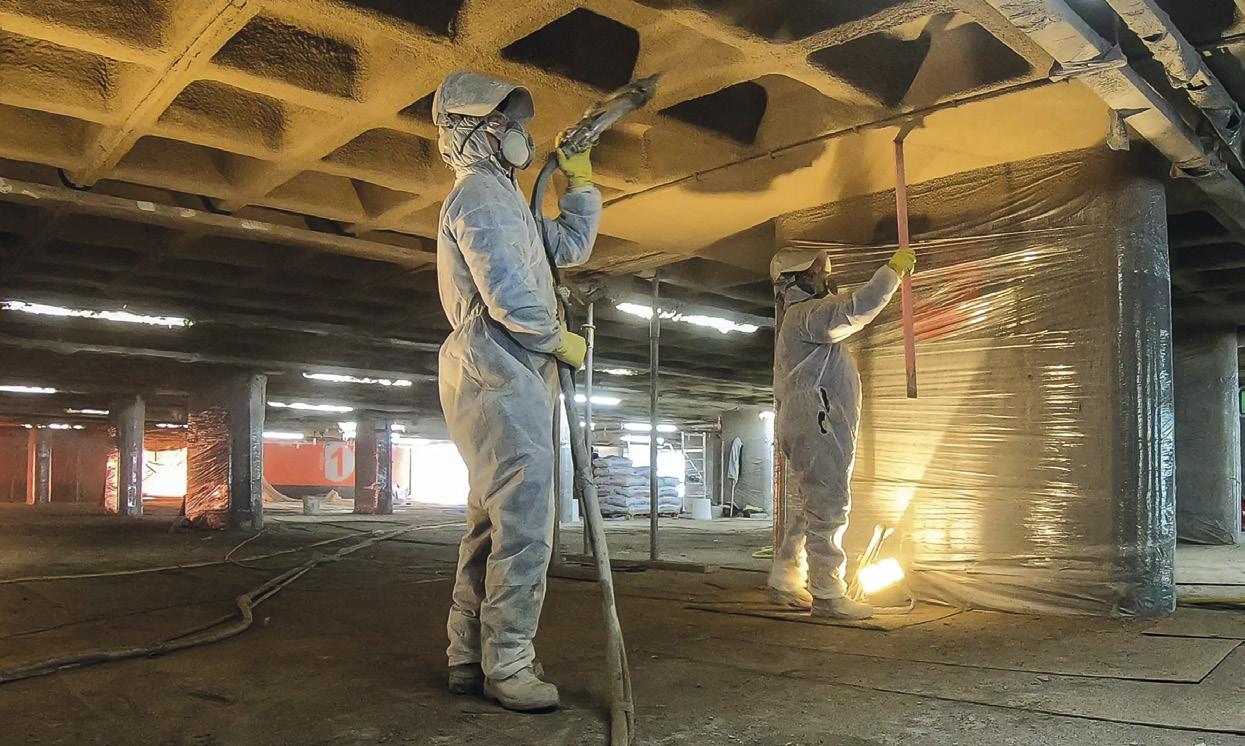

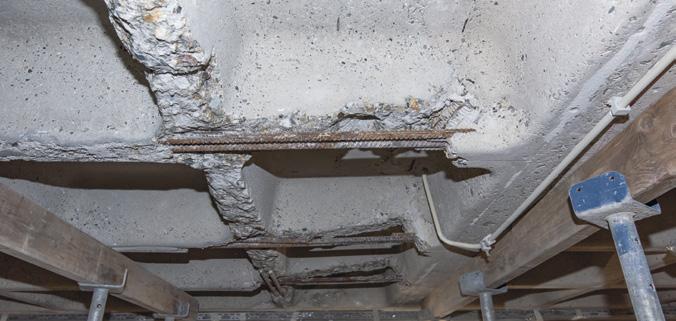

Aanbrengen brandwerende spuitmortel Gesaneerde betonschade

vastgesteld. Ook onvolkomenheden zoals grindnesten en falende oude reparaties werden aangetekend op het oppervlak.

CONSTRUCTIEF BETONHERSTEL

De aanpak van het betonherstel was in hoofdlijnen gebaseerd op de voorschriften uit de BRL 3201 (deel 2) en CUR Aanbeveling 118, maar moest door de specifieke omstandigheden en de bijzondere constructieopbouw (ribcassettevloer) nader worden onderzocht. Na omvangrijk dossieronderzoek en inspectie van diverse gesaneerde schadelocaties is door ons in nauw overleg met de constructeur en de gemeente een gespecificeerd plan van aanpak opgesteld waarmee de diverse soorten schade aan de draagconstructie konden worden aangepakt. In dit plan werd onder meer de omvang en volgorde van saneren omschreven, het waar nodig onderstempelen van de te saneren (constructieve) stroken en het aanvullen van constructieve wapening indien deze te veel was aangetast door corrosie of als er te weinig laslengte aanwezig was. Na het veiligstellen van de constructie middels het onderstempelingsplan zijn de beschadigde delen van de constructie grondig gesaneerd. Vervolgens zijn de gesaneerde locaties voor een voldoende aanhechting van de reparatiemortel daarna opnieuw gestraald. Daarna konden de reparaties worden uitgevoerd met betonspuiten. Met de natte spuitmethode zijn de omvangrijke reparaties in meerdere fases uitgevoerd. Door de bijzondere vorm van de cassettes moest ook een ‘creatieve’ kunststof bekisting worden toegepast.

PREVENTIEVE MAATREGELEN

Na het constructieve betonherstel is over het gehele oppervlak van de vloerconstructie een extra laag aangebracht om het ontstaan van nieuwe betonschade (door corrosie van het wapeningsstaal) sterk af te remmen. De gemeten betondekking op het wapeningsstaal was minimaal zodat de kans op het ontstaan van nieuwe, carbonatatie geïnitieerde, wapeningscorrosie binnen enkele jaren relatief groot was. Een laag van circa 5 mm dik hoog carbonatatieremmende cementgebonden mortel is ook door middel van de natte spuittechniek aangebracht. Met het aanbrengen van deze extra laag werd uiteindelijk, naast de preventieve maatregel voor het voorkomen van nieuwe betonschade ook een direct positieve bijdrage geleverd aan de brandwerendheid van de constructie zelf en het verzorgen van een vlakke ondergrond voor het naderhand aan te brengen brandwerende materiaal. Na het per fase aanbrengen van de cementgebonden tussenlaag kon de brandwerende mortel worden aangebracht. Het gekozen product, op basis van alle eisen uit de relevante normen en de toepasbaarheid op de bijzondere betonconstructie, betrof een cementgebonden vermiculite spuitmortel. Deze mortel is licht van gewicht en dus ideaal om aan de plafondzijde en ‘profielvolgen’ te kunnen aanbrengen. De speciale vermiculite mortel is in een laagdikte van ca. 10 mm aangebracht op het gehele oppervlak. Hiermee werd de brandwerendheid effectief tot 60 minuten verhoogd. Na het aanbrengen van de brandwerende mortel werden ook alle doorvoeren voorzien van gecertificeerde brandwerende afdichtingen of omtimmerd met 60 minuten brandwerende beplating. Als sluitstuk is het gehele plafond, na het afronden van de werkzaamheden in december 2020, weer voorzien van een esthetische coating.

ING. C. (CHRIS) UITTENBOGAARD, directeur Sealteq West BV

De brandwerendheid werd effectief tot 60 minuten verhoogd
