Gestione illuminazione

La festa della luce e dei sensi

Gli interruttori in bachelite e gli approssimativi sistemi oscuranti di una volta non sono che un lontano ricordo. Oggi la luce si controlla in modo rigoroso per mezzo di dispositivi eleganti quanto performanti come il tastierino Alisse e la tenda Palladiom di Lutron. E i nostri sensi, non solo la vista, esultano

di Marco Galloni

Il nuovo tastierino Alisse di Lutron è una festa per almeno tre dei nostri cinque sensi: la vista, il tatto, l’udito. Non occorrono molte parole per dire perché sia una gioia per gli occhi: si tratta di un oggetto splendido, ricavato da una forma di ottone massiccio rifinita a mano e caratterizzata da un design senza tempo (“timeless”). Facente parte della linea Signature Metal Collection, Alisse è disponibile in una palette di eleganti finiture che vanno dall’“aged brass” al “matte black”, dal “satin nickel” al “brilliant white”. Dopo la vista, il tatto: l’ottone rifinito a mano e le scritte o le icone personalizzate e incise (“engraved”) nel metallo sono un godimento per le dita, che percepiscono un materiale più naturale, caldo e confortevole dell’asettica plastica. L’udito, infine, gioisce non solo per l’azione silenziosa dei pulsanti

Il nuovo tastierino Alisse di Lutron è ricavato da una piastra di ottone massiccio spessa poco più di 3 mm, lavorata con macchine a controllo numerico (CNC) e rifinita a mano; splendido il design, che Lutron definisce «senza tempo».

ma perché si sposa con il senso della vista: a ogni pressione esercitata dal dito corrisponde l’illuminarsi della zona circostante il tasto. La temperatura colore della retroilluminazione è scelta in base alla finitura del metallo: alle finiture “aged brass” e “aged bronze”, “brushed brass” e “champagne” è associata un’illuminazione calda (“warm”) a 2700 K, mentre per le finiture “satin nickel”, “bright chrome”, “graphite”, “snow white”, “matte black”, “architectural white” e “brilliant white” viene utilizzata un’illuminazione fredda (“cold”) a 4000 K. Lo status operativo dei pulsanti o degli scenari è indicato dall’intensità della retroilluminazione, configurabile tramite il software HomeWorks.

CABLAGGIO DI SICUREZZA A BASSA TENSIONE

Ma ovviamente Alisse non è soltanto estetica e comfort d’uso. Progettata per lavorare con i prodotti della linea Lutron HomeWorks, la nuova tastiera permette di controllare luci, tende e tapparelle, temperatura ambiente e dispositivi di altri marchi; Alisse può lavorare con i processori HomeWorks serie QSX attraverso connessione cablata QS: il produttore specifica che è necessario effettuare un cablaggio a bassa tensione SELV/PELV/NEC di Classe 2 con due coppie di fili schermati e intrecciati da 22 AWG di lunghezza totale non superiore ai 610 metri; la calza schermo non va collegata alla terra né al tastierino (o alla scatola posteriore, se questa è messa a terra). L’aspetto sicurezza, insomma, è tenuto nella massima considerazione. Alisse è disponibile in tre diverse configurazioni di pulsanti: a singola, doppia o tripla colonna. Per la versione a singola colonna è possibile scegliere tra la configurazione a uno, due o tre pulsanti, mentre ecologico, che oggigiorno sembra diventato il problema dei problemi: nata nel 1961 sui geniali brevetti del fondatore Joel Spira, la casa di Coopersburg (Pennsylvania) stima che solo negli Stati Uniti i suoi prodotti consentano di risparmiare fino a 10 miliardi di kWh di elettricità.

la versione a doppia colonna è disponibile a due, quattro o sei pulsanti; per Alisse a tripla colonna si può scegliere tra le configurazioni a tre, sei, sette o nove pulsanti. Il produttore consiglia, per installare il tastierino perfettamente a filo, di utilizzare scatole posteriori quadrate e senza flangia del tipo Lutron EBB-1-SQ o similari; per applicazioni retrofit o per esigenze particolari si possono anche usare scatole rotonde o quadrate con flangia.

PALLADIOM E L’IMPATTO ESTETICO POSITIVO

Con la tenda roller Palladiom, presentata nell’ottobre 2021, rimaniamo in tema di controllo della luce, ma con una differenza sostanziale rispetto al tastierino Alisse: in questo caso si tratta della luce naturale del sole, non di quella artificiale delle lampade. Altra differenza, mentre Alisse è un dispositivo wired, cablato, Palladiom è un sistema wireless, o meglio “wire-free”, per usare l’espressione del produttore. Quanto al resto, fatte salve le differenze tipologiche tra i due prodotti, Alisse e Pallodiom condividono la medesima

Alisse è disponibile in tre diverse configurazioni di pulsanti: a singola, doppia o tripla colonna. Le configurazioni, a loro volta, possono avere un numero di pulsanti variabile tra 1 e 9; in questa immagine, il tastierino in configurazione 2 colonne/2 pulsanti. Un’altra immagine di Alisse, qui montata su una parete rivestita di tessuto: in questo caso la finitura adottata è la “brushed brass” (BRB) e i tasti sono disposti secondo la configurazione 1 colonna/3 pulsanti; alla finitura “brushed brass” è associata una retroilluminazione calda (“warm”, 2700 K).

filosofia di progetto: estetica e funzionalità indissolubilmente congiunte, minimo impatto sull’arredamento domestico. Anzi, l’impatto c’è eccome, ma è un impatto positivo, che valorizza l’ambiente: «Scoprite una soluzione in cui la meccanica svanisce e l’estetica risplende», recita uno slogan dedicato al Palladiom. Chi ha detto che l’impatto possa soltanto essere negativo o, nella migliore delle ipotesi, nullo (“impatto zero”)? Ci sia consentito di introdurre qui l’impatto ambientale valorizzante o positivo, e scusate se è poca cosa. A fronte di un ingombro verticale del gruppo motore/ rullo inferiore a 8 centimetri, Palladiom può coprire finestre di 3,6 x 3,6 metri mettendo in risalto gli interni dell’abitazione e garantendo al contempo il pieno controllo della luce solare. Tutto questo discorso sull’impatto estetico non significa che Lutron sia indifferente all’altro tipo di impatto ambientale, quello

LA TRADIZIONE DELLE TENDE A BASSO RUMORE

Palladiom raccoglie e nello stesso tempo rilancia una tradizione nata nel 1993, quando Lutron presentò la tenda automatica a basso rumore, un «dispositivo silenzioso come un sussurro, progettato per le case più sofisticate»; il rumore generato dal meccanismo di Palladiom, stando ai dati rilasciati dal produttore, è inferiore ai 35 dBA. Palladiom è costituito da un tubo avvolgitore del diametro di 5,08 cm leggero, rigido e resistente, realizzato in carbonio hi-tech. Il tubo è inserito in una struttura unibody di alluminio da cui sporgono

eleganti staffe dalle forme tondeggianti che garantiscono un’ideale integrazione architettonica quale che sia il tipo di montaggio, a soffitto, a parete o sugli stipiti. I terminali (“end bracket”), di forma circolare, sono disponibili in sette finiture diverse, dal bianco puro al bianco opale, dall’anodizzato nero al grafite satinato, passando per l’ottone, l’anodizzato chiaro e il nickel satinato. Nella struttura in alluminio è nascosta tutta l’elettronica, ma le coperture laterali possono aprirsi per dare accesso ai pulsanti di programmazione e ai led di segnalazione. In realtà Palladiom fu presentata già nel 2017 come tenda roller cablata; quella che stiamo descrivendo è la versione “wire-free”, che elimina la necessità di precablaggio. Ciò fa sì che la tenda possa essere installata in qualsiasi momento del

Tre tende Lutron Palladiom, parzialmente alzate, lasciano vedere uno splendido scenario naturale; ciascuna tenda può coprire una finestra di 3,6 x 3,6 metri. Dotata di un motore a bassa tensione (35 V) in corrente continua, Palladiom è silenziosissima: il rumore generato dal meccanismo di apertura/chiusura è inferiore ai 35 dBA.

ciclo di vita di un’abitazione: «Il nostro obiettivo è fornire ai clienti soluzioni di oscuramento flessibili che combinino una tecnologia superiore con le prestazioni affidabili che gli

ENGRAVING ALISSE

A chi intende acquistare uno o più tastierini Alisse, Lutron offre un servizio di incisione (“engraving”) che consente di corredare i pannelli con scritte e icone personalizzate. Per usufruirne occorre visitare il sito https://engraving.lutron.com/alisse (Lutron Alisse Personalization Webform), dove si trovano tutte le opzioni di incisione disponibili. Nella parte alta del portale vi sono quattro menu a tendina denominati System Type, Finish Selection, Columns e Button Layouts: sotto Finish Selection si trovano le finiture del tastierino, da “aged brass” a “snow white”; Columns permette di selezionare il numero di colonne del layout (1, 2, 3 colonne); Button Layouts, infine, consente di scegliere la disposizione dei pulsanti. Sul lato sinistro del portale sono incolonnate le voci Design View, Style Examples e View All Icons: Design View dà la possibilità di scegliere la forma (titolo, tutto maiuscolo, tutto minuscolo…) e la dimensione o corpo (12 pt, 14 pt) delle diciture da incidere, mentre la font è fissa, prestabilita (Helvetica); Style Examples mostra diversi esempi di diciture (BALCONY LIGHT, Balcony Light, Balcony light, balcony light…); View All Icons mostra infine tutte le icone disponibili, davvero numerose (11 per la voce Light, 13 per Shades, 12 per Audio/Video, 8 per Hospitality, 9 per Scenes e 10 per la voce Others). L’acquirente non deve far altro che inserire il codice di incisione del tastierino, selezionare le opzioni e inviare la richiesta; l’operazione va fatta al momento dell’ordine (che non viene evaso finché Lutron non riceve tutte le informazioni). È anche disponibile l’opzione “nessuna incisione”, per chi desidera mantenere vuoto il pannello frontale di Alisse.

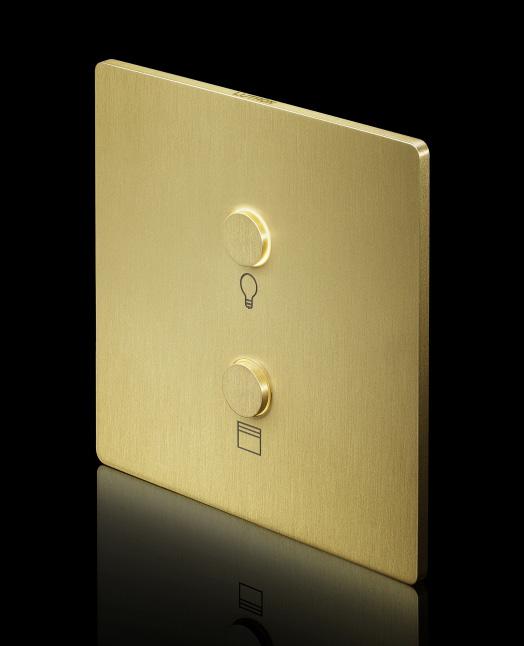

Alisse può essere personalizzata in molti modi diversi: qui la vediamo nella versione 1 colonna/2 pulsanti; uno dei pulsanti è utilizzato per il controllo luci, l’altro per l’apertura/ chiusura di tende e tapparelle.

integratori si aspettano da Lutron», ha dichiarato Sam Chambers, vicepresidente dell’azienda statunitense. «Il sistema di oscuramento Palladiom “wire-free” combina l’estetica incentrata sul design con la semplicità del funzionamento senza fili, rendendo più facile che mai il controllo della luce diurna in qualsiasi abitazione».

OTTIMIZZARE L’ENERGIA, ALLINEARE LE “HEMBAR”

Azionata da un motore a bassa tensione (35 V) in corrente continua, Palladiom si avvale della Active Energy Optimization, una tecnologia in attesa di brevetto che ottimizza il rapporto tra efficienza e densità di potenza delle batterie alcaline prolungandone la durata. Palladiom utilizza un massimo di sei batterie D-Cell (torce), una riserva di energia del 60% inferiore a quella degli altri sistemi di oscuramento Lutron; le batterie durano dai tre ai cinque anni, primato di settore. Al riguardo, Margaret Block, product manager di Lutron, ha dichiarato: «Mantenere il design semplice delle tende Palladiom con un’architettura

alimentata a batteria ha richiesto molte innovazioni elettroniche e meccaniche. Il nostro obiettivo era la semplicità sia nel design che nella funzione. Questo include batterie sostituibili nascoste all’interno dell’oscurante ma

Palladiom fu presentata nel 2017 come tenda roller cablata; nell’ottobre 2021 è nata la versione wireless, o meglio “wire-free”, descritta in questo articolo. L’espressione “wire-free” rende bene l’idea della libertà: Palladiom può essere montata in modo pulito e rapido in qualsiasi momento del ciclo di vita di un’abitazione.

Tende montate sotto un tetto inclinato: la tecnologia IHA fa sì che le “hembar”, nonostante le differenti lunghezze dei teli, siano perfettamente allineate.

accessibili in caso di necessità, un’antenna RF integrata per la comunicazione wireless e un azionamento straordinariamente efficiente che può funzionare più a lungo con un minor numero di batterie. Queste caratteristiche riducono al minimo le sfide e le difficoltà per installatori e progettisti». Un’altra soluzione degna di nota (vedi box) è l’Intelligent Hembar Alignment (IHA), un sistema brevettato da Lutron che mantiene l’allineamento della barra d’orlo inferiore (“hembar”) entro un ottavo di pollice (0,31 cm) sia durante il movimento che in ogni posizione di riposo; l’IHA permette di allineare tutte le tende presenti in una stanza, in un’abitazione o in un intero edificio. Palladiom è integrabile nei sistemi HomeWorks e può contare su un ampio supporto di corsi di formazione per gli installatori, di video e presentazioni del prodotto, di campioni di tessuto, finiture ed hembar, oltreché su un tool portatile per le dimostrazioni. Perché una tenda del genere non può, non deve essere utilizzata in modo dilettantesco e approssimativo.

L’INTELLIGENT HEMBAR ALIGNMENT E LA DANZA DELLE TENDE

Gli oscuranti Palladiom si avvalgono della Intelligent Hembar Alignment (IHA), una tecnologia brevettata da Lutron, già utilizzata nelle linee Sivoia QS e Sivoia QED, che serve a sincronizzare e allineare le tende motorizzate presenti in un’abitazione, in una sala o in un intero edificio. L’occhio umano è piuttosto sensibile ai disallineamenti: può rilevare differenze di 0,63 cm (1/4”) alla distanza di oltre un metro e mezzo, differenze che percepisce come fastidiose, antiestetiche. A ciò si aggiunga che numerose sono le cause dei disallineamenti – dallo spessore delle tende, che influisce sulla velocità di avvolgimento, ai diversi diametri dei tubi avvolgitori, dalle variabili incontrate in fase di installazione all’età e all’usura dei motori, fino ad arrivare alle oscillazioni di tensione e corrente sulla rete elettrica – e si comprenderà l’utilità di una tecnologia come la IHA. Anche perché non è solo un problema di estetica: i disallineamenti delle tende, soprattutto all’interno di uffici, sedi aziendali e grandi edifici, possono tradursi in perdite di produttività ed efficienza, in dispersioni di energia termica ed elettrica, in fenomeni di abbagliamento o di cattiva illuminazione dannosi per gli occhi, eccetera. Per risolvere il problema dell’allineamento, normalmente, l’industria di settore utilizza sistemi basati su preimpostazioni temporizzate che però non sono in grado di rilevare la posizione assoluta della tenda né di operare al di fuori delle posizioni di preset; queste ultime, inoltre, possono variare nel tempo in modo significativo, con conseguente necessità di interventi del servizio assistenza. L’Intelligent Hembar Alignment utilizza invece un sistema elettronico costituito da due sezioni: la prima sezione controlla la velocità del motore, la seconda compensa le variazioni causate dal diametro del rullo avvolgitore. La prima sezione, denominata “controllo della velocità ad anello chiuso”, monitora 500 volte al secondo la velocità della tenda e, mediante un sensore, un microchip e un regolatore di potenza, elimina le variazioni. Ma il fatto che il motore si muova a velocità costante non significa che la tenda faccia altrettanto: infatti, la velocità lineare della tenda, misurata a livello dell’“hembar”, varia a seconda della quantità di tessuto avvolta sul rullo; è minore in prossimità del limite superiore, cioè quando la tenda è quasi completamente chiusa, ed è più elevata vicino al limite inferiore (tenda aperta). Il processore di controllo, utilizzando un algoritmo proprietario Lutron, tiene conto dell’altezza e dello spessore del tessuto e modifica continuamente la velocità del motore in modo che la velocità lineare della tenda rimanga costante. L’Intelligent Hembar Alignment può essere utilizzato e applicato in tre diverse modalità che il produttore definisce Standard IHA, Customized IHA e Advanced IHA: la Standard è semplicemente la pre-calibrazione effettuata in fabbrica sugli oscuranti motorizzati Lutron affinché abbiano tutti la medesima velocità; la Customized IHA prevede l’uso di un laptop su cui gira QS Shade IHA Tool, un software che analizza tutte le variabili che possono causare disallineamenti; integrata in un sistema Quantum, infine, la Advanced IHA permette di programmare gruppi grandi quanto si vuole di tende Lutron per farli muovere secondo configurazioni personalizzate. La Advanced IHA si adatta a diverse situazioni: tende di lunghezza non uniforme montate sotto un tetto inclinato (vedi figura), tende montate una sulla verticale dell’altra, movimento coreografico delle tende. Sì, Lutron parla addirittura di coreografia, di un balletto di tende: quanto sono lontani gli oscuranti anchilosati e cigolanti di una volta.
