Interconnessione 4.0: l'esempio di Z-IoT con pressa IMG

Come si fa a interconnettere una pressa secondo i requisiti di Transizione 4.0? Ce lo racconta Z-Lab, che insieme a IMG e ORP Stampi ha ripercorso dal vivo gli aspetti pratici del collegamento di una pressa al sistema informativo aziendale, fornendo indicazioni utili per affrontarla al meglio nella propria azienda

Il tema della transizione 4.0 e dell’interconnessione delle macchine è sempre più centrale, ma ci sono poche indicazioni su come effettuarla concretamente. Sicuramente trattare questo argomento è più impegnativo rispetto alla semplice esposizione dei vantaggi di Industria 4.0, ma ne vale la pena, soprattutto perché, al di là dei requisiti normativi, una corretta connessione delle macchine al sistema informativo aziendale può portare importanti benefici tecnologici, qualitativi ed economici.

I componenti che influenzano il risultato dell’interconnessione sono diversi: il PLC a bordo macchina, il protocollo utilizzato, la soluzione scelta per l’interfaccia. Prima di analizzarli in dettaglio, vediamo quali sono le aziende coinvolte e i prodotti utilizzati in questa esperienza pratica.

Le Aziende Coinvolte

Per quanto riguarda la pressa, è stata scelta IMG, che è leader nel distretto della gomma del Sebino.

L a pressa utilizzata per l’intercon - nessione era disponibile nella sede di ORP Stampi, a Viadanica (BG), che ha supportato Z-Lab in tutte le operazioni preliminari, dal cablaggio al montaggio dello stampo, per poi seguire direttamente le fasi dello stampaggio.

I l protocollo utilizzato per il collegamento è l’OPC-UA, supportato in maniera nativa dalle presse IMG. P er realizzare l’interfaccia con l’ambiente gestionale, è stata utilizzata la soluzione Z-IoT di Z-Lab, flessibile e completa, ideale per connettere macchine diverse a sistemi informativi eterogenei.

LA PROVA, STEP BY STEP

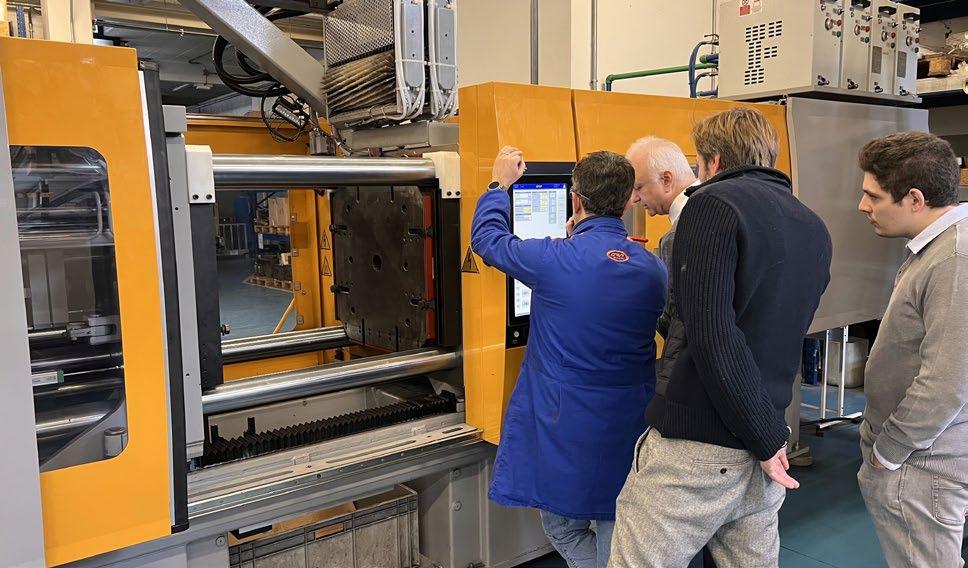

I l primo passo è stato il cablaggio, effettuato simulando una rete aziendale con il server su cui è installato Z-IoT e un PC. La pressa, una GUM da 300 ton, dispone di una porta Ethernet dedicata: per raggiungerla è bastato connetterla e verificare
