IL COMFORT AL SERVIZIO DELLA SALUTE

Il Made in Italy si conferma modello di qualità e innovazione: Innovaton System, giovane eccellenza specializzata nella realizzazione di sistemi di automazione, ha presentato al mercato CQSensor: un innovativo sensore multifunzione e un concentrato di tecnologie avanzate in grado di monitorare la qualità dell’aria in qualsiasi tipo di ambiente.

Elena Alexandra Lazar*

Le linee guida dell’Organizzazione Mondiale della Sanità (OMS) sull’inquinamento atmosferico indicano quanto sia importante l’aria pulita per la nostra vita quotidiana. Più nello specifco sono state stilate delle linee guida in merito all’inquinamento indoor, aspetto particolarmente importante in quanto passiamo l’80 % del nostro tempo in ambienti chiusi (uffci, case, scuole, centri commerciali ecc.). Fattori come intensità luminosa, temperatura, umidità, polveri sottili, funghi e batteri condizionano in modo costante il nostro benessere psicofsico. L’esposizione a contaminanti microbici è clinicamente associata ad una vasta gamma di disturbi e malattie tra cui sintomi e infezioni respiratorie, allergie, asma, mal di testa, capogiri, capacità di concentrazione e molto altro, alcuni dei quali possono diventare fatali. CQSensor™, il multisensore per il benessere quotidiano

Già da tempo la biotermoregolazione si è posta

l’obiettivo di combinare tra loro alcuni dei tre valori più importanti che incidono sul comfort ambientale: temperatura, umidità e pressione. Con CQ Sensor™ l’obiettivo è ben più ambizioso: portare un miglioramento ed una consapevolezza della qualità dell’aria che respiriamo, aspirando a ridurre considerevolmente i valori che infuenzano negativamente la nostra salute. L’esperienza maturata nell’ambito della termoregolazione e della building automation ha permesso agli sviluppatori di mettere insieme i diversi elementi utili alla realizzazione di un dispositivo che copra a 360° le necessità di controllo e regolazione dei parametri ambientali. CQ Sensor™ è un multi sensore che monitora la qualità dell’aria negli ambienti indoor e, grazie al suo processore integrato, permette di acquisire tutti i parametri presenti nell’ambiente, documentarli e mettere in pratica le soluzioni più adeguate per la salute dell’individuo e conseguentemente per la produttività degli occupanti.

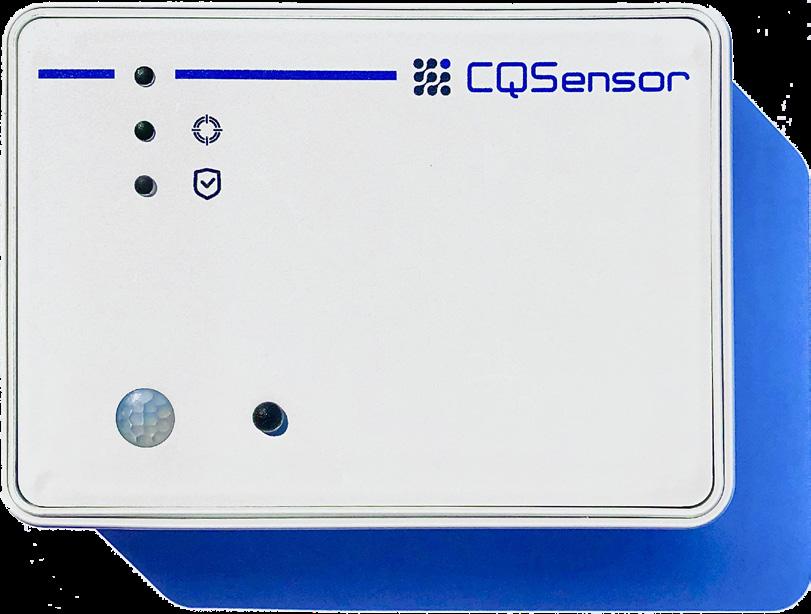

Fig.1 Vista frontale CQSensorTM Arieggiare, climatizzare, sanifcare, distanziare. Azioni conosciute da sempre, ma oggi sempre più necessarie per rispondere all’attuale emergenza globale Covid-19. Molte aziende stanno svolgendo azioni di sanifcazione con le più svariate tecnologie più o meno invasive. Questo processo genera spesso confusione e nulla di certo su cui basare la soluzione scelta. Per tale ragione è utile verifcare in primis lo stato di fatto dell’ambiente tramite il rilevamento dei dati, successivamente va valutato quale migliore soluzione adottare per rendere il contesto salubre. Come ultimo fattore, ma non meno importante, va fatta una misurazione concreta dei risultati. La verifca dell’ozono e dell’eventuale picco ad esempio forniscono importanti informazioni, rivelando quando è stato fatto il trattamento e quando la stanza può essere occupata nuovamente. L’umidità è un altro fattore da tenere sotto controllo per prevenire la formazione di muffe e condense, dannose per la salute. Anche l’intensità luminosa è un fattore molto importante per il benessere psicofsico dell’individuo, specialmente durante il giorno, il corpo umano necessita di un’intensità luminosa adeguata. Le tecnologie

Al suo interno sono presenti molteplici sensori studiati principalmente per le misurazioni indoor, ma anche outdoor, di parametri ambientali: Lux, Movimento, PM (1, 2,5 -5 - 10), CO2, Ozono, Presenza, Pressione, Temperatura, Umidità, T-VOC, NO2. Possono essere abbinati, tramite la seriale a bordo del multisensore, anche ulteriori rilevatori come ad esempio perossido, formaldeide, Radon o altri. Oltre alla multi sensoristica, CQSensor™ possiede: un processore Quad-core oppure Quad-core high-performance nel caso si necessiti di una porta ethernet, due ingressi digitali e una uscita digitale, due porte seriali RS485 - una per la lettura dei parametri ed una per la lettura/ scrittura di ModBUS slaves, tre led di stato per dare dei feedback visivi completamente confgurabili utilizzando il software PLC installato nel dispositivo.

CQ Sensor™ è un multi sensore che monitora la qualità dell’aria negli ambienti indoor e, grazie al suo processore integrato, permette di acquisire tutti i parametri presenti nell’ambiente, documentarli e mettere in pratica le soluzioni più adeguate per la salute dell’individuo e conseguentemente per la produttività degli occupanti.

Può essere utilizzato infatti come centrale di stanza (o isola) che legge i parametri e li gestisce: rileva la presenza e si attiva quando c’è qualcuno nella stanza,regola l’umidità e la temperatura, regola l’intensità luminosa delle lampade DALI e può accendere o spegnere le luci, alza o abbassa le tapparelle, e molto altro il tutto per poter rientrare anche nella normativa UNI EN 15232 per l’effcienza energetica. Le funzioni possono essere personalizzate in base all’esigenza degli occupanti e sono liberamente programmabili grazie all’utilizzo di linguaggi di comunicazione standard come ModBus ed Mqtt. Le interfacce wireless integrate permettono di poterlo gestire tramite APP dedicata, con possibilità di comandare dispositivi Modbus per attuare il funzionamento di regolazione del clima (FanCoil, Radiante, Split, Deumidifcatori, ecc.), gestire anomalie provenienti dalle letture dei parametri ambientali ed interagire con le varie utenze per mantenere valori ottimali di comfort ambientale ed effcientamento energetico. Si può integrare a sistemi centralizzati di gestione e supervisione come il software On-Board, ma può essere agganciato anche ad altri sistemi. Le tecnologie di comunicazione come Lora, Bluetooth e Wi Fi permettono di connettere CQ Sensor ™ in modo semplice e veloce agli altri impianti presenti nell’ambiente. Un punto strategico e molto importante è rappresentato dalla raccolta dei dati tramite la piattaforma di visualizzazione On-Board dove i molteplici sensori installati in una struttura o in più strutture vicine possono inviare valori, scambiare dati tra loro e regolare gli ambienti. Questo database di valori è molto utile ai fni delle statistiche e per documentare l’andamento del comfort. Ambiti applicativi

CQ Sensor ™ può essere utilizzato in qualsiasi tipo di ambiente: uffci, scuole, ospedali, alberghi, ristoranti, bar, industrie, supermercati e altro ancora. Lo si può impiegare semplicemente come diagnosi preventiva della situazione ambientale, come rilevatore dei parametri in luoghi chiusi oppure come controllore di quest’ultimi. CQ Sensor ™ offre la possibilità di avere un unico dispositivo che monitora e crea comfort ambientale e risparmio energetico, abbattendo così i costi di gestione e mantenendo un ambiente costantemente salubre.

Fig.2 Possibili scenari di impiego CQSensorTM

Link www.cqsensor.net www.innovation-system.it

*Elena Alexandra Lazar

Co-Founder e Marketing Manager Innovation System

Keywords: Made In Italy, Innovation System, CQ Sensor, monitoraggio ambientale, multisensore, ModBUS, DALI, MQTT, effcienza energetica, UNI EN 15232, Lora, Bluetooth, Wi Fi

SENSORS COMFORT AT THE SERVICE OF HEALTH

Made in Italy confrms itself as a model of quality and innovation: Innovaton System, a young excellence specialized in the realization of automation systems, presented to the market CQSensor: an innovative multifunction sensor and a concentrate of advanced technologies able to monitor the air quality in any type of environment. Elena Alexandra Lazar* The World Health Organization (WHO) guidelines on air pollution indicate how important clean air is to our daily lives. More specifcally, guidelines have been drawn up on indoor pollution, which is particularly important as we spend 80% of our time indoors (offces, homes, schools, shopping malls, etc.). Factors such as light intensity, temperature, humidity, fne dust, fungi and bacteria constantly affect our psychophysical well-being. Exposure to microbial contaminants is clinically associated with a wide range of disorders and diseases including respiratory symptoms and infections, allergies, asthma, headaches, dizziness, concentration and more, some of which can become fatal. CQSensor™ , the multi-sensor for daily wellbeing For some time now, biothermoregulation has set itself the goal of combining some of the three most important values that affect environmental comfort: temperature, humidity and pressure. With CQ Sensor™ the goal is much more ambitious: to bring about an improvement and awareness of the quality of the air we breathe, aspiring to considerably reduce the values that negatively affect our health. The experience gained in the feld of thermoregulation and building automation has allowed the developers to put together the different elements useful for the realization of a device that covers at 360° the needs of control and regulation of environmental parameters. CQ Sensor™ is a multi-sensor that monitors the air quality in indoor environments and, thanks to its integrated processor, allows to acquire all the parameters present in the environment, document them and put into practice the most appropriate solutions for the health of the individual and consequently for the productivity of the occupants. Airing, air conditioning, sanitizing, spacing-out .Actions always known, but now increasingly necessary to respond to the current global emergency Covid-19. Many companies are carrying out sanitizing actions with the most varied technologies more or less invasive. This process often generates confusion and nothing certain on which to base the chosen solution. For this reason, it is useful to frst check the state of the environment through data collection, then evaluate which solution to adopt to make the environment healthy. Last but not least, a concrete measurement of the results should be made. The verifcation of ozone and the possible peak, for example, provides important information, revealing when the treatment has been done and when the room can be occupied. again. Moisture is another factor to be kept under control to prevent the formation of mold and condensation, harmful to health. Light intensity is also a very important factor for the psychophysical well-being of the individual, especially during the day, the human body needs an adequate light intensity. Technologies Inside there are multiple sensors designed primarily for indoor, but also outdoor measurements of environmental parameters: Lux, Movement, PM (1, 2.5 -5 - 10), CO2, Ozone, Presence, Pressure, Temperature, Humidity, T-VOC, NO2. Additional detectors such as peroxide, formaldehyde, Radon or others can also be combined via the serial port on board the multisensor. In addition to the multi-sensor, CQSensor ™

has: a Quad-core or Quad-core high-performance processor in case you need an Ethernet port, two digital inputs and a digital output, two RS485 serial ports - one for reading parameters and one for reading/writing ModBUS slaves, three status LEDs to give visual feedback fully confgurable using the PLC software installed in the device. In fact, it can be used as a room control unit (or island) that reads the parameters and manages them: it detects the presence and activates when there is someone in the room, regulates the humidity and temperature, regulates the light intensity of DALI lamps and can turn the lights on or off, raises or lowers the shutters, and much more, all in order to comply with the UNI EN 15232 standard for energy effciency. The functions can be customized according to the needs of the occupants and are freely programmable thanks to the use of standard communication languages such as ModBus and Mqtt. The integrated wireless interfaces allow to manage it through a dedicated APP, with the possibility to control Modbus devices to implement the climate control operation (FanCoil, Radiant, Split, Dehumidifers, etc.), manage anomalies coming from the readings of environmental parameters and interact with the various users to maintain optimal values of environmental comfort and energy effciency. It can be integrated with centralized management and supervision systems such as On-Board software, but can also be linked to other systems. Communication technologies such as Lora, Bluetooth and Wi Fi allow to connect CQ Sensor ™ in a simple and fast way to other systems in the environment. A strategic and very important point is represented by the data collection through the On-Board visualization platform where the multiple sensors installed in a structure or in several nearby structures can send values, exchange data between them and adjust the environments. This database of values is very useful for statistics and to document comfort trends. Areas of application CQ Sensor™ can be used in any type of environment: offces, schools, hospitals, hotels, restaurants, bars, industries, supermarkets and more. It can be used simply as a preventive diagnosis of the environmental situation, as a detector of the parameters in closed places or as a controller of the latter. CQ Sensor ™ offers the possibility to have a single device that monitors and creates environmental comfort and energy savings, thus reducing operating costs and maintaining a constantly healthy environment. Keywords: Made in Italy, Innovation System, CQ Sensor, environmental monitoring, multisensor, ModBUS, DALI, MQTT, energy effciency, UNI EN 15232, Lora, Bluetooth, Wi Fi
