Catalogo generale Sfruttate tutto il potenziale delle vostre macchine

Benvenuti in EROWA!

Dal 1971 al servizio della vostra produttività.

EROWA AG è nata nel 1971, e ad oggi risulta una realtà a livello internazionale nello sviluppo e nella commercializzazione delle più moderne tecnologie produttive nel campo dell‘utensileria e degli stampi. Azienda leader a livello mondiale per quanto concerne il serraggio e l‘automazione, si occupa altresì della meccanica di produzione e di precisione.

La sede principale è collocata a Büron nel Mittelland svizzero. L‘azienda, con circa 550 dipendenti, possiede ad oggi 11 filiali, 22 rappresentanze e un servizio clienti presente in tutto il mondo.

La nostra straordinaria competenza in materia di „know-how“ produttivo, engineering e rigorosa filosofia di servizio supportano quotidianamente la mission di EROWA: aumentare la produttività e soddisfare tutte le aspettative del cliente.

PerEROWA, “Empowering Your Production” è da tempo il nostro principio guida. Ogni soluzione che offriamo si basa sulla nostra esperienza pratica nella produzione e ci permette di affrontare le vere sfide che i nostri clienti devono affrontare quotidianamente. Con oltre 50 anni di esperienza, sappiamo che efficienza, precisione e affidabilità sono le basi di una produzione di successo.

Le nostre soluzioni di bloccaggio e automazione sono una pietra miliare essenziale per la produzione di pezzi di alta precisione. Sono durevoli e offrono un‘eccezionale durata del prodotto. Con EROWA non investite

solo in un prodotto svizzero di alta qualità, ma anche in un partner affidabile che garantisce una perfetta integrazione con quasi tutte le macchine utensili e le tecnologie.

Dal 1987, EROWA guida l‘innovazione nei settori della robotica e del controllo di processo con un approccio olistico. Ad oggi, il nostro impegno nei confronti di questo settore e della vostra produzione rimane invariato: Offriamo soluzioni che si adattano alle vostre esigenze e garantiscono il vostro successo in un settore dinamico..

Con

un sistema interconnesso in modo intelligente verso la Smart Factory.

Lavorare con EROWA significa entrare in una nuova era di efficienza produttiva. Con il sistema di controllo di processo JMS 4.0, potete assumere il pieno controllo dei vostri flussi di lavoro, ridurre i tempi di fermo macchina e aumentare l‘affidabilità dei processi. EROWA supporta la vostra produzione con soluzioni intelligenti che ottimizzano ogni aspetto dei vostri processi produttivi.

Raggiungere un‘automazione eccezionale

Portiamo la vostra produzione ai massimi livelli in termini di produttività, qualità e flessibilità. Il sistema di controllo dei processi EROWA garantisce un‘automazione senza soluzione di continuità e una gestione dei dati in tempo reale, offrendovi il controllo completo della vostra produzione in un mondo digitalizzato.

Investimento a prova di futuro

Le nostre soluzioni offrono affidabilità e adattabilità a lungo termine. I sistemi EROWA sono indipendenti da macchine utensili specifiche, in modo che possiate rimanere flessibili ed espandere la vostra fabbrica intelligente in base alle vostre esigenze.

Integrazione di sistemi in rete

Con un flusso di dati coerente dal CAD/CAM all‘ERP, la produzione senza carta diventa realtà. Le informazioni in tempo reale e le interfacce affidabili garantiscono una pianificazione e un controllo precisi per la massima efficienza.

Con EROWA, la vostra produzione è più intelligente, più flessibile e pronta per il futuro.

EMPOWERING YOUR PRODUCTION

Noi di EROWA siamo convinti che le nostre soluzioni e la nostra esperienza contribuiranno in modo significativo a rendere i vostri processi produttivi efficienti, affidabili e a prova di futuro. Con le nostre soluzioni innovative, supportiamo la vostra produzione in ogni fase, garantendo grande flessibilità, massima precisione e una produttività senza pari.

Flexible Manufacturing Concept:

Da oltre 30 anni, il nostro “Concetto di Produzione Flessibile” ha avuto un impatto duraturo sulla produttività nella tecnologia di produzione. Il costante sviluppo del concetto, in particolare nell‘area del controllo di processo/soluzioni software, fa del nostro concetto FMC il fulcro della Smart Factory.

I nostri sistemi sono così versatili che anche la produzione di singoli pezzi può essere automatizzata senza problemi. Noi di EROWA pensiamo costantemente a come migliorare il flusso di lavoro delle vostre macchine e a come ridurre ulteriormente i tempi di fermo.

Il vostro partner affidabile per soluzioni di produzione personalizzate Dall‘idea iniziale all‘implementazione del sistema, vi offriamo la sicurezza dell‘investimento e un‘assistenza a lungo termine che va ben oltre gli standard del settore. Il nostro impegno non si esaurisce con l‘installazione. Grazie a concetti di manutenzione sensati e a un‘eccellente assistenza clienti, garantiamo che i vostri sistemi di produzione rimangano efficienti, affidabili e adattabili.

Quando scegliete EROWA, scegliete più di un semplice fornitore: scegliete un partner per un successo produttivo sostenibile.

Precisione senza compromessi

Da decenni, EROWA definisce gli standard di precisione per la costruzione di utensili e stampi. Le nostre soluzioni sono riconosciute in tutto il mondo e vengono utilizzate per applicazioni quali stampi a iniezione, utensili di piegatura e tecnologia di sinterizzazione.

Con un‘attenzione particolare alle soluzioni totali flessibili, EROWA consente alla vostra produzione di raggiungere una precisione nell‘ordine dei µ. In questo modo si riducono gli scarti e si massimizza il valore dell‘investimento, anche nelle condizioni di produzione più difficili.

Stabilità e flessibilità indipendenti dal settore

Dall‘aviazione alla tecnologia medica, dall‘ingegneria automobilistica alla micromeccanica: Le soluzioni EROWA sono progettate per affrontare qualsiasi sfida e dimensione dei lotti. I nostri componenti resistono alle forze di lavorazione più elevate e garantiscono l‘affidabilità del processo - per pezzi grandi e piccoli.

Ordini imprevisti o modifiche con breve preavviso? Le soluzioni di standardizzazione di EROWA riducono i tempi di allestimento e aumentano l‘efficienza, consentendovi di reagire in modo flessibile senza perdere tempo.

Più di un semplice fornitore: il vostro partner per l‘eccellenza produttiva Per EROWA, “Empowering Your Production” significa supportarvi nel raggiungimento di nuovi standard di produttività, precisione ed efficienza. Indipendentemente dalle sfide che la vostra produzione comporta, vi offriamo soluzioni che superano le vostre aspettative.

Siete pronti a portare la vostra produzione a un livello superiore? Con EROWA avete un partner su cui contare.

Un impiego ottimale delle risorse

Con i componenti EROWA dedicati potrete utilizzare le vostre macchine al meglio. E noi, con la nostra lunga esperienza, saremo lieti di seguirvi.

Chiamateci: saremo subito da voi.

Per trovare facilmente

quello che cercate

STANDARDIZZARE

ORGANIZZARE

INTEGRARE

Sistema

Modalità di consultazione del catalogo

1. Comando manuale

2. Sbloccaggio tramite pistola ad aria compressa

3. Sbloccaggio tramite valvola a leva

4. Sbloccaggio tramite unità di comando manuale

5. Sbloccaggio tramite unità di comando elettro pneumatica

6. E‘ previsto il lavaggio centrale

7. Adatto per l‘impiego ad immersione

8. Materiale inossidabile

9. Adatto per applicazioni automatizzate

10. Manipolazione con Robot EROWA munito di pinza S

11. Manipolazione con Robot EROWA munito di pinza Combi

12. Manipolazione con Robot EROWA munito di pinza C

13. Manipolazione con Robot EROWA munito di pinza 72

14. Manipolazione con Robot EROWA munito di pinza 115

15. Manipolazione con Robot EROWA munito di pinza 148

16. Manipolazione con pinza EROWA RN PC 210

17. Manipolazione con pinca EROWA RCS

18. Manipolazione con pinca EROWA WGS-500

Adatto per:

Lavorazione ad asportazione di truciolo

Elettroerosione a tuffo

Elettroerosione a filo

STANDARDIZZARE

Il colore rosso si riferisce ai sistemi di palletizzazione e ai relativi componenti.

ORGANIZZARE

Il colore giallo si riferisce alle stazioni di misurazione e di presettaggio.

AUTOMATIZZARE

Il colore verde si riferisce ai dispositivi di handling.

INTEGRARE

Il colore blu si riferisce al software e ai sistemi di gestione processo.

Per facilitarvi l‘orientamento sui campi d‘impiego dei prodotti EROWA, abbiamo adottato per tutti i documenti la seguente simbologia:

RICERCA RAPIDA

La ricerca rapida sulla prima pagina interna vi porta all‘inizio dei diversi settori di prodotti.

RIEPILOGO

Il riepilogo all‘inizio di ogni settore vi rinvia alle relative famiglie di prodotti, per esempio sistemi di serraggio ITS o Wire EDM Tooling.

TABELLE DI SINTESI

Le tabelle di sintesi che precedono i capitoli Dispositivi di preregolazione e Sistemi di handling vi forniscono una rapida panoramica sulle caratteristiche dei vari prodotti.

Sistemi di serragio EROWA

- Sistemi di serragio

Per la lavorazione ad asportazione di truciolo

Per l‘elettroerosione a tuffo

Per l‘elettroerosione a filo

Standardizzazione delle interfacce meccaniche. Grazie all‘integrazione di un sistema di serraggio valido per tutte le macchine utensili vengono eliminati completamente i tempi di fermo macchina.

Mandrino di serraggio

Pezzo Paletta

EROWA

In funzione della macchina

400

160

In funzione della macchina Apertura

SISTEMI DI SERRAGIO EROWA

Per pezzi grandi e pezzi pesanti

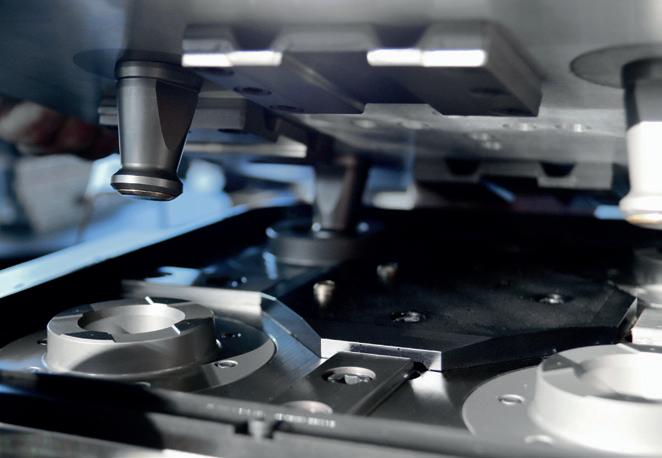

Il sistema di bloccaggio a punto zero consente di cambiare il pezzo in modo rapido e preciso, riducendo in modo significativo i tempi di allestimento e i fermi macchina. I pezzi possono essere posizionati e fissati con precisione in pochi secondi, aumentando in modo significativo l‘efficienza e la produttività.

Il nuovo sistema brevettato EROWA Giant Tooling System stabilisce nuovi standard nel bloccaggio sicuro di pezzi grandi e pesanti. Idealmente progettato per le applicazioni rotative, come le operazioni di fresatura e tornitura, consente di affrontare senza problemi le sfide della lavorazione pesante grazie all‘elevata precisione e stabilità.

Campi d‘impiego

Manipolazione

Manuale

Funzionamento

Dati tecnici - Madrino GTS

Clamping power

Repeatability

Sistema di utensili giganti GTS

80‘000 N per mandrino

< 0.005 mm

Recommended workpiece size da 500 x 500 x 500 mm

Workpiece weight fino a 1‘500 kg per mandrino

Clamping potenza della molla (bloccata senza pressio ne)

Opening pressure

Reclamping pressure

60 bar idraulico

60 bar idraulico

Cleaning and monitoring 6 bar pneumatico

function

01 | Centraggio preciso

Gli ampi profili di centraggio assicurano stabilità e precisione con elevati carichi alternati. Il meccanismo di bloccaggio compensa la dilatazione lineare.

02 | Design

Il design ottimizzato impedisce l‘inclinazione e consente un precentraggio ideale.

03 | Pacchetto di potenza

Molle e impianto idraulico forniscono una forza di serraggio di 80.000 N, riducono le vibrazioni e migliorano la qualità della produzione.

04 | Funzione di abbassamento e sollevamento dolce

L‘abbassamento e il sollevamento delicati proteggono le aree di precisione, riducono l‘usura e prolungano la vita utile.

05 | Controllo

Il comando idraulico garantisce il corretto bloccaggio e apertura.

06 | Blocco a sfera

Le sfere di grandi dimensioni e il meccanismo autobloccante garantiscono la forza di bloccaggio anche in assenza di pressione.

07 | Supporti Z

La pulizia mirata con aria compressa garantisce un posizionamento preciso e prolunga la durata di vita.

Manuale / Impianto di caricamento / Robot

Processo sicuro, affidabile ed efficiente

Il numero di mandrini può essere adattato in modo ottimale alle vostre esigenze specifiche. Grazie al controllo idraulico del bloccaggio e dell›apertura, le condizioni dei mandrini possono essere monitorate in modo affidabile. Inoltre, la funzione di pulizia pneumatica protegge dalla contaminazione le aree funzionali e di precisione interessate.

I FATTI

• Design modulare

• Adatto per applicazioni rotanti

• Compensazione dell‘espansione termica termica attraverso la tecnologia di tecnologia di serraggio

• Può essere automatizzato

• Monitoraggio a sicurezza di processo

Posizionamento preciso e fissaggio sicuro di pezzi grandi e pesanti. L‘elevata forza di serraggio riduce le vibrazioni e aumenta l‘affidabilità del processo.

Adatto per il cambio dei pallet o come interfaccia tra la base della macchina e la tavola della macchina.

Fissaggio stabile - gli anelli di serraggio incassati o gli anelli di serraggio opzionali fissati al pallet del pezzo offrono la massima stabilità.

Il design compatto e la ridotta altezza di installazione dei mandrini GTS lasciano ampio spazio ai pezzi e alla loro lavorazione.

Con un‘impressionante forza di serraggio di 80 kN per mandrino, il Giant Tooling System costituisce una base solida e stabile per il vostro tavolo macchina.

Per applicazioni di fresatura-tornitura

- Modulare e ideale per processi automatizzati e applicazioni flessibili.

Massima affidabilità del processo: Monitoraggio senza compromessi per un‘automazione affidabile

• Controllo di blocco/apertural

• Funzione di atterraggio/sollevamento morbido

• Funzione di pulizia/monitoraggio

EROWA GTS

I componenti

ER-155000

ER-155004

Per facilitarvi l‘orientamento sui campi d‘impiego dei prodotti EROWA, abbiamo adottato per tutti i documenti la seguente simbologia:

1. Comando manuale

2. Sbloccaggio tramite pistola ad aria compressa

3. Sbloccaggio tramite valvola a leva

4. Sbloccaggio tramite unità di comando manuale

5. Sbloccaggio tramite unità di comando elettro pneumatica

6. E‘ previsto il lavaggio centrale

7. Adatto per l‘impiego ad immersione

8. Materiale inossidabile

9. Adatto per applicazioni automatizzate

10. Manipolazione con Robot EROWA munito di pinza S

11. Manipolazione con Robot EROWA munito di pinza Combi

12. Manipolazione con Robot EROWA munito di pinza C

13. Manipolazione con Robot EROWA munito di pinza 72

14. Manipolazione con Robot EROWA munito di pinza 115

15. Manipolazione con Robot EROWA munito di pinza 148

16. Manipolazione con pinza EROWA RN PC 210

17. Manipolazione con pinca EROWA RCS

18. Manipolazione con pinca EROWA WGS-500

Lavorazione ad asportazione di truciolo

Elettroerosione a tuffo

Elettroerosione a filo

Dati tecnici

Forza di serraggio

EROWA GTS

Mandrino

GTS Giant Tooling System

80‘000 N per mandrino

Ripetibilità < 0.005 mm

Dimensioni del pezzo consigliate da 500 x 500 x 500 mm

Peso del pezzo fino a 1‘500 kg per mandrino

Pressione di serraggio potenza della molla (bloccata senza pressione)

Pressione di apertura

Pressione di richiamo

60 bar idraulico

60 bar idraulico

Funzioni di pulizia e monitoraggio 6 bar pneumatico

ER‑155000 Mandrino GTS

Applicazione Mandrino di serraggio per le massime forze di lavorazione nelle lavorazioni pesanti, nella fresatura e nella tornitura. Per il sostegno di pallet, portapezzi o pallet macchina.

Collegamenti 2 unità idrauliche per l‘apertura e il ritensionamento, 1 unità pneumatica per la pulizia.

Montaggio Schema fori di fissaggio e foro di posizionamento per il montaggio su piastre di base o direttamente sulla tavola della macchina.

EROWA GTS

Anello di serraggio

ER‑155004 Anello di serraggio GTS

Applicazione Per pallet GTS, portapezzi e tavoli macchina.

Versione Anello di serraggio con viti di fissaggio M12 e perni di bloccaggio ø 6 mm.

Maggiori informazioni: GTS

EROWA GTS

Accessori

ER‑155002 Pallet di allineamento GTS

Applicazione Allineamento della posizione angolare dei mandrini GTS. Versione Pallet in alluminio con righello di allineamento rettificato. Incluso anello di serraggio.

Incrementate la capacità delle vostre macchine

L‘impiego del sistema di serraggio a punto zero MTS sulle vostre macchine vi permette di porre le basi per una produzione efficiente e flessibile. Il sistema di serraggio costituisce l‘interfaccia comune per tutte le macchine utensili e di misura utilizzate nel processo produttivo. Si possono preparare i nuovi ordini mentre la macchina continua a lavorare. I job preparati vengono sostituiti con quelli lavorati in un istante, con caricamento manuale o automatico dei mandrini MTS. Si riducono così al minimo i tempi di fermo macchina.

L‘interfaccia universale

EROWA MTS (Modular Tooling System) si basa sul concetto di modularità e flessibilità: dalla pallettizzazione singola con un mandrino di serraggio MTS, alla pallettizzazione multipla con le piastre di base MTS fino all‘integrazione di altri sistemi di serraggio EROWA. Tutte le combinazioni sono possibili mentre le dimensioni massime dei pezzi dipendono principalmente dalle possibilità della macchina.

La pallettizzazione flessibile in base alle vostre esigenze

Mandrini di serraggio integrati

I mandrini MTS IntegralChuck sono disponibili in diverse dimensioni e versioni. Si possono integrare nelle piastre di base, nei cubi di serraggio o direttamente nella tavola macchina. Grazie alla vasta gamma di mandrini IntegralChuck è possibile soddisfare pressoché ogni esigenza tecnica.

Mandrini di serraggio montati sulla tavola macchina

I mandrini di serraggio MTS e le piastre di base singole possono essere montati sulla tavola macchina singolarmente o combinati tra loro. Sono adatti al serraggio di pallet singoli o multipli, nonché dei dispositivi specifici del cliente. Questi mandrini vi offrono possibilità illimitate.

Combinazioni e particolari esigenze del cliente

Le varie piastre di base MTS e i mandrini di serraggio MTS possono essere combinati tra loro creando così la base per il serraggio di pallet MTS più grandi. Se nella nostra gamma standard non trovate il prodotto che cercate contattateci,troveremo la soluzione giusta per voi.

Adattamento

Utilizzando il Tooling System modulare come base sulla tavola macchina, vi tenete aperte tutte le opzioni. Tutti i sistemi di serraggio EROWA nonché i vostri supporti, dispositivi di bloccaggio, ecc. possono essere adattati al sistema MTS. I sistemi di serraggio attivi possono essere comandati tramite dispositivi di connessione. EROWA MTS vi garantisce quindi la massima flessibilità.

Il sistema di serraggio con punto zero predefinito per la vostra produzione

Il sistema di serraggio EROWA MTS, nell‘impiego pratico mostra tutta la sua flessibilità Sia nella soluzione standard che nella configurazione personalizzata per il cliente, il sistema si adatta praticamente a qualsiasi situazione e necessità. L‘integrabilità del sistema consente la sostituzione rapidissima dei portapezzi più svariati. Il retrofit per il cambio automatico dei pezzi è possibile in qualsiasi momento.

I FATTI

• Integrabile ed espandibile in modo modulare

• Pallettizzazione singola e multipla

• Altezza di montaggio ridotta

• Elevata forza di serraggio

• Precisione di ripetibilità di < 0.003 mm

• Automatizzabile

• Affidabile e resistente

Il collaudato e versatile sistema di serraggio con punto zero predefinito consente di effettuare il cambio pallet in pochi secondi e con una precisione di ripetibilità di < 0.003 mm.

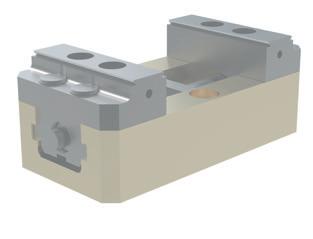

Le morse, le dime e i dispositivi di bloccaggio esistenti vengono attrezzati con attacchi o pallettizzati e sono subito utilizzabili con il sistema MTS.

L‘altezza di montaggio ridotta del sistema di serraggio lascia più spazio per i pezzi e la loro lavorazione. I mandrini di serraggio MTS vengono fissati sulla tavola macchina o sono direttamente integrati nella stessa.

Il cubo portapezzi EROWA in ghisa minerale offre sufficiente spazio per l‘attrezzaggio contemporaneo di pezzi diversi. L‘utilizzo di un cubo di serraggio consente di sfruttare al meglio l‘intera area di lavoro della macchina.

Le piastre di base MTS costituiscono l‘interfaccia flessibile e precisa per la pallettizzazione singola o multipla.

Le piastre di base MTS sono disponibili in diverse versioni, con 1, 2, 4, 6 o 8 mandrini di serraggio MTS a seconda del modello. E sapremo consigliarvi e proporvi anche delle soluzioni su misura.

I pezzi e i dispositivi di bloccaggio vengono pallettizzati fuori macchina e possono essere trasferiti sulla stessa senza alcun ulteriore allineamento. Grazie ai mandrini di serraggio MTS vengono tenuti in posizione in modo sicuro e preciso.

Il sistema MTS è ideale per il cambio pallet automatico. Durante la sostituzione vengono pulite automaticamente le superfici di appoggio dei mandrini, pallet e attacchi. I pallet MTS vengono posizionati in modo pulito e preciso.

Panoramica dei diversi sistemi di serraggio EROWA MTS

EROWA MTS

EROWA MTS 81

Small design, high clamping power

MTS 81 is used wherever the available space is limited - without, however, having to forfeit the advantages of the datum point system and a high degree of clamping power.

EROWA MTS

The universal interface

This clamping system is designed for versatile use on processing machines. With over 10,000 applications worldwide, the MTS zero-point clamping system is an indispensable solution in machining production.

EROWA MTS 2.0

For high processing forces

Thanks to an increased clamping force of 20 kN and integrated open control, the MTS 2.0 sets new standards. The chucks are ideal for the highest demands and, in combination with suitable clamping pins, are suitable for milling and turning operations.

EROWA MTS 3.0

Highest safety requirements

MTS 3.0 impresses with a certified safety function in accordance with ISO 13849 Performance Level D, Category 3. It is predestined for milling-turning applications and offers maximum safety in demanding production processes.

EROWA MTS 4.0

Intelligent process control

Increasing connectivity and more stringent safety requirements in production call for innovative technologies. With digital data processing of the current clamping force, status and other relevant information, the MTS 4.0 is the ideal choice for intelligent and future-oriented production processes.

Per facilitarvi l‘orientamento sui campi d‘impiego dei prodotti EROWA, abbiamo adottato per tutti i documenti la seguente simbologia:

1. Comando manuale

2. Sbloccaggio tramite pistola ad aria compressa

3. Sbloccaggio tramite valvola a leva

4. Sbloccaggio tramite unità di comando manuale

5. Sbloccaggio tramite unità di comando elettro pneumatica

6. E‘ previsto il lavaggio centrale

7. Adatto per l‘impiego ad immersione

8. Materiale inossidabile

9. Adatto per applicazioni automatizzate

10. Manipolazione con Robot EROWA munito di pinza S

11. Manipolazione con Robot EROWA munito di pinza Combi

12. Manipolazione con Robot EROWA munito di pinza C

13. Manipolazione con Robot EROWA munito di pinza 72

14. Manipolazione con Robot EROWA munito di pinza 115

15. Manipolazione con Robot EROWA munito di pinza 148

16. Manipolazione con pinza EROWA RN PC 210

17. Manipolazione con pinca EROWA RCS

18. Manipolazione con pinca EROWA WGS-500

EROWA MTS

MTS 81 Dati tecnici

MTS 81 Mandrini di serraggio integrati

MTS 81 Piastre di base 2- / 4-mandrini

MTS 81 Pallet

MTS Dati tecnici

MTS Mandrini di serraggio integrati

MTS Mandrini di serraggio

MTS Piastre di base 1- / 2- / 4- / 6- / 8-mandrini

MTS 2.0 Dati tecnici

MTS 2.0 Mandrini di serraggio integrati

MTS 2.0 Piastre di base 1- / 2- / 4- / 6- / 8-mandrini

MTS Pallet

MTS Pallet di adattamento

MTS Pallet singoli

MTS Pallet di allineamento

MTS Attacchi

MTS Dispositivi di comando

MTS Accessori

MTS Cubo portapezzi in ghisa minerale

Campi d‘impiego

Piccolo ma con una grande forza di serraggio!

I FATTI

• Struttura compatta

Handling

Manuale / Dispositivo di carico / Robot

Precisione di ripetibilità < 0.003 mm

Serraggio meccanico-elastico (senza pressione)

Pressione di apertura min. 8,5 bar (pneumatica)

Controllo controllo combinato di bloccaggio e di presenza (pneumatico)

Forza di serraggio

con riserraggio 10’000 N/mandrino

Forza di tenuta > 60´000 N/mandrino

Riserraggio si

Cicli di serraggio > 500´000

• Con funzione di riserraggio

• Elevata forza di serraggio di 10‘000 N

• Preciso

• Affidabile

• Sicuro grazie all‘autobloccaggio

01 | Precisione

Centraggio senza gioco mediante cono corto.

Precisione di ripetibilità: <0.003 mm

Posizionamento facile e preciso dei pallet.

02 | Meccanismo di serraggio

Meccanismo di serraggio affidabile grazie alla chiusura autobloccante a sfere.

Massima stabilità e resistenza alle vibrazioni.

03 | Apertura

I mandrini MTS sonno azionati pneumaticamente.

compatibilità

- MTS 81

- MTS

- MTS 2.0

- MTS+

Pacchetto forza

La funzione di riserraggio viene ottenuta con una forza di serraggio di 10`000 N. L‘apertura del mandrino è pneumatica.

Dati tecnici MTS 81

Funzionamento mandrino MTS 81

I componenti

ER-099387 ER-099388

ER-138382 ER-138383

ER-041460

ER-130123

ER-138381

ER-041461

ER-041464 (A)

ER-057943

ER-059016 (A)

(A) = automatico

(A)

ER-151376 (A)

ER-151373

ER-151374

ER-151375

Sistema CleverClamp

Mandrini di serraggio integrati

Dati tecnici Mandrini di serraggio integrati MTS 81 tipo pneumatico

Precisione di ripetibilità < 0.003 mm

Serraggio meccanico-elastico (senza pressione)

Pressione di apertura min. 8,5 bar (pneumatica)

Controllo (Chuck P/A) controllo combinato di bloccaggio e di presenza (pneumatico)

Forza di serraggio con riserraggio fino a 10.000 N/mandrino

M = multiplo

P = azionamento pneumatico

A = automatizzabile

ER‑057943 MTS 81 IntegralChuck M‑P

Esecuzione Per il montaggio diretto su tavole macchina, piastre, cubi, squadre e divisori.

Raccordi 2 raccordi di tipo pneumatico: per l’apertura e il riserraggio.

Applicazione Fissaggio di pallet multipli.

ER‑059016 MTS 81 IntegralChuck M‑P/A

Esecuzione Per il montaggio diretto su tavole macchina, piastre, cubi, squadre e divisori.

Raccordi 3 raccordi di tipo pneumatico: per l’apertura, il riserraggio e la pulizia / controllo presenza.

Applicazione Fissaggio di pallet multipli.

Schema di montaggio valido per MTS 81

IntegralChuck. Controllare le tolleranze in base alle istruzioni di montaggio.

Piastre di base, doppie

Dati tecnici Piastre di base MTS 81, doppie tipo pneumatico

Precisione di ripetibilità < 0,003 mm

Indexaggio pallet 2 x 180°

Serraggio meccanico-elastico

Pressione di apertura min. 8,5 bar

Controllo (Chuck P/A) controllo combinato di bloccaggio e di presenza (pneumatico)

Forza di serraggio fino a 20’000 N con riserraggio (2 x 10’000 N)

ER‑151373 Piastra die base MTS 81 110 x 210 P

Interasse 120

Esecuzione Piastra di base in acciaio non temprato, passo 120 mm.

Raccordi Laterale, 2 raccordi di tipo pneumatico: per l’apertura e il riserraggio.

Applicazione Fissaggio di pallet doppi. Per il montaggio su tavole macchina.

Accessori compresi

2 x ER-014326 raccordo diritto ø 6

2 x ER-002675 tappo ø 6

1 x ER-014324 raccordo diritto ø 4

1 x ER-002673 tappo ø 4

Nota Esecuzione dei fori di fissaggio a cura del cliente.

Avvertenza Prestare attenzione a non forare i tubi dell’aria. Chiedete il manuale di istruzioni al vostro rivenditore EROWA.

EROWA MTS 81

Piastre di base, doppie, automatizzabili

ER‑151374 Piastra di base MTS 81 110 x 210 P/A

Interasse 120

Esecuzione Piastra di base in acciaio non temprato, passo 120 mm.

Raccordi Laterale, 3 raccordi di tipo pneumatico: per l’apertura, il riserraggio e la pulizia / controllo presenza.

Applicazione Fissaggio di pallet multipli. Per il montaggio diretto su tavole macchina.

Accessori compresi

2 x ER-014326 raccordo diritto ø 6

2 x ER-002675 tappo ø 6

1 x ER-014324 raccordo diritto ø 4

1 x ER-002673 tappo ø 4

Nota Esecuzione dei fori di fissaggio a cura del cliente. Avvertenza Prestare attenzione a non forare i tubi dell’aria. Chiedete il manuale di istruzioni al vostro rivenditore EROWA.

P = azionamento pneumatico

A = automatizzabile

Piastre di base, quadruple

Dati tecnici Piastre di base MTS 81, quadruple tipo pneumatico

Precisione di ripetibilità < 0,003 mm

Indexaggio pallet 4 x 90°

Serraggio meccanico-elastico (senza pressione)

Pressione di apertura min. 8,5 bar (pneumatica)

Controllo (Chuck P/A) controllo combinato di bloccaggio e di presenza (pneumatico)

Forza di serraggio fino a 40’000 N con riserraggio (4 x 10’000 N)

ER‑151375 Piastra die base MTS 81 210 x 210 P

Interasse 120

Esecuzione Piastra di base in acciaio non temprato, passo 120 mm.

Raccordi Laterale, 2 raccordi di tipo pneumatico: per l’apertura e il riserraggio.

Applicazione Fissaggio di pallet multipli. Per il montaggio diretto su tavole macchina.

Accessori compresi

2 x ER-014326 raccordo diritto ø 6

2 x ER-002675 tappo ø 6

1 x ER-014324 raccordo diritto ø 4

1 x ER-002673 tappo ø 4

Nota Esecuzione dei fori di fissaggio a cura del cliente. Avvertenza Prestare attenzione a non forare i tubi dell’aria. Chiedete il manuale di istruzioni al vostro rivenditore EROWA.

EROWA MTS 81

ER‑151376 Piastra di base MTS 81 210 x 210 P/A

Interasse 120

Esecuzione Piastra di base in acciaio non temprato, passo 120 mm.

Raccordi Laterale, 3 raccordi di tipo pneumatico: per l’apertura, il riserraggio e la pulizia / controllo presenza.

Applicazione Fissaggio di pallet multipli. Per il montaggio diretto su tavole macchina.

Accessori compresi

2 x ER-014326 raccordo diritto ø 6

2 x ER-002675 tappo ø 6

1 x ER-014324 raccordo diritto ø 4

1 x ER-002673 tappo ø 4

Nota Esecuzione dei fori di fissaggio a cura del cliente. Avvertenza Prestare attenzione a non forare i tubi dell’aria. Chiedete il manuale di istruzioni al vostro rivenditore EROWA.

Pallet

ER‑138382 MTS 81 Pallet (il pallet) 125 x 225 / 12 Appoggio a Z rigido

Esecuzione Pallet in alluminio, doppio, passo 120 mm. Senza attacchi.

Applicazione Per il fissaggio di pezzi, morse e dime. Esecuzione dei fori in base alle specifiche esigenze.

Accessori Set di attacchi MTS ER-041460.

ER‑138383 Pallet MTS 81125x225/120

Esecuzione Pallet in alluminio, doppio, passo 120 mm. Senza attacchi.

Applicazione Per il fissaggio di pezzi, morse e dime. Esecuzione dei fori in base alle specifiche esigenze.

Accessori Set di attacchi MTS ER-041460

ER‑138381 Pallet MTS 81 225x225/120

Esecuzione Pallet in alluminio, quadruplo, passo 120 mm. Senza attacchi.

Applicazione Per il fissaggio di pezzi, morse e dime. Esecuzione dei fori in base alle specifiche esigenze.

Accessori Set di attacchi MTS ER-041461(M) o ER-041464(A), nonché MTS GripperLink ER-038622.

ER‑130123 Pallet MTS 81 225 x 225 / 120 appoggio Z duro

Esecuzione Pallet in alluminio, quadruplo, passo 120 mm. Con appoggi Z duri. Senza attacchi.

Applicazione Per il fissaggio di pezzi, morse e dime. Esecuzione dei fori in base alle specifiche esigenze.

Accessori Set di attacchi MTS ER-041461(M) o ER-041464(A), nonché MTS GripperLink ER-038622.

Nota: la panoramica degli attacchi MTS si trova da pagina: 63.

Campi d‘impiego

L’interfaccia universale

Handling

Manuale / Dispositivo di carico / Robot

I FATTI

• Utilizzato con successo in decine di migliaia di applicazioni

• Precisione di ripetibilità di < 0.003 mm

• Elevata forza di serraggio di 12’000 N

• Durevole e affidabile

• Con sfere in ceramica

01 | Precisione

Centraggio senza gioco mediante cono corto.

Precisione di ripetibilità: < 0.003 mm

Posizionamento facile e preciso dei pallet.

02 | Meccanismo di serraggio

Meccanismo di serraggio affidabile grazie alla chiusura autobloccante a sfere. Massima stabilità e resistenza alle vibrazioni.

03 | Apertura

I mandrini MTS sono disponibili in versione pneumatica e idraulica.

04 | Pulizia

Possibilità di deflusso del liquido, nessun accumulo di sporco.

compatibilità

- MTS 81

- MTS

- MTS 2.0

- MTS+

Mandrino di serraggio automatizzable

Pulizia automatica delle superfici di appoggio e del perno di centraggio durante la sostituzione del pezzo.

Precisione di ripetibilità < 0.003 mm

Serraggio meccanico-elastico (senza pressione)

Pressione di apertura min. 7 bar (pneumatica)

Controllo controllo combinato di bloccaggio e di presenza (pneumatico)

Forza di serraggio 12’000 N/mandrino

Forza di tenuta > 60´000 N/mandrino

Riserraggio no

Cicli di serraggio > 500´000

Dati tecnici - MTS

Funzionamento mandrino MTS

I componenti

passo degli attacchi 160 mm

ER-035294

passo degli attacchi 200 mm

ER-130141

ER-038622

ER-033602

ER-033600

ER-035294

ER-038622

ER-039200

ER-094168

ER-041461 ER-041464 (A)

ER-129663

ER-160420 (A) ER-160421

ER-035294

passo degli attacchi 250 mm

ER-038622

ER-130140

ER-035294

ER-130129

ER-038622

ER-035294

ER-038622

ER-130125

ER-041460

ER-130127

ER-041461 ER-041464 (A)

ER-130126

ER-041460 ER-041461 ER-041464 (A)

ER-148220 ER-148420 (A) ER-148421

ER-148225 ER-148425 (A) ER-148426

Sistema CleverClamp Morsa di centraggio

EROWA MTS

Mandrini di serraggio integrati

Dati tecnici Mandrini di serraggio integrati MTS tipo pneumatico

Precisione di ripetibilità < 0,003 mm

Indexaggio pallet 4 x 90° (MTS IntegralChuck S)

Serraggio meccanico-elastico (senza pressione)

Pressione di apertura min. 7 bar (pneumatica)

Controllo (Chuck P/A) controllo combinato di bloccaggio e di presenza (pneumatico)

Forza di serraggio 12’000 N/mandrino

Schema di montaggio per MTS IntegralChuck.

Controllare le tolleranze in base alle istruzioni d‘uso.

S = singolo

M = multiplo

P = azionamento pneumatico

A = automatizzabile

ER‑131200 MTS IntegralChuck S‑P

Esecuzione Per il montaggio diretto su tavole macchina, piastre, cubi, squadre e divisori.

Raccordi 1 raccordi di tipo pneumatico: per l’apertura.

Applicazione Fissaggio di pallet singoli o multipli.

ER‑131210 MTS IntegralChuck S‑P/A

Esecuzione Per il montaggio diretto su tavole macchina, piastre, cubi, squadre e divisori.

Raccordi 2 raccordi di tipo pneumatico: per l’apertura e la pulizia / controllo presenza.

Applicazione Fissaggio di pallet singoli o multipli.

ER‑131220 MTS IntegralChuck M‑P

Esecuzione Per il montaggio diretto su tavole macchina, piastre, cubi e divisori.

Raccordi 1 raccordi di tipo pneumatico: per l’apertura.

Applicazione Fissaggio di pallet multipli.

ER‑131230 MTS IntegralChuck M‑P/A

Esecuzione Per il montaggio diretto su tavole macchina, piastre, cubi, squadre e divisori.

Raccordi 2 raccordi di tipo pneumatico: per l’apertura e la pulizia / controllo presenza.

Applicazione Fissaggio di pallet multipli.

Mandrini di serraggio

Dati tecnici Mandrini di serraggio MTS tipo pneumatico

Precisione di ripetizione < 0,003 mm

Indexaggio pallet 4 x 90° (MTS Chuck S)

Serraggio meccanico-elastico (senza pressione)

Pressione di apertura min. 7 bar (pneumatica)

Controllo (Chuck P/A) controllo combinato di bloccaggio e di presenza (pneumatico)

Forza di serraggio 12’000 N/mandrino

ER‑033502 MTS Chuck S‑P

Esecuzione Per il montaggio diretto su tavole macchina, piastre, cubi, squadre ecc.

Raccordi Laterale, 1 raccordi di tipo pneumatico: per l’apertura.

Applicazione Fissaggio di pallet singoli o multipli.

Accessori Da ordinare separatamente: staffa MTS ER-033804 o ER-033805 per il fissaggio.

ER‑035502 MTS Chuck S‑P/A

Esecuzione Per il montaggio diretto su tavole macchina, piastre, cubi, squadre ecc.

Raccordi Laterale, 2 raccordi di tipo pneumatico: per l’apertura e la pulizia / controllo presenza.

Applicazione Fissaggio di pallet singoli o multipli.

Accessori Da ordinare separatamente: staffa MTS ER-033804 o ER-033805 per il fissaggio.

S = singolo

M = multiplo

P = azionamento pneumatico

A = automatizzabile

Esecuzione Per il montaggio diretto su tavole macchina, piastre, cubi, squadre ecc.

Raccordi Laterale, 1 raccordi di tipo pneumatico: per l’apertura.

Applicazione Fissaggio di pallet multipli.

Accessori Da ordinare separatamente: staffa MTS ER-033804 o ER-033805 per il fissaggio.

Esecuzione Per il montaggio diretto su tavole macchina, piastre, cubi, squadre ecc.

Raccordi Laterale, 2 raccordi di tipo pneumatico: per l’apertura e la pulizia / controllo presenza.

Applicazione Fissaggio di pallet multipli.

Accessori Da ordinare separatamente: staffa MTS ER-033804 o ER-033805 per il fissaggio.

ER‑033500 MTS Chuck M‑P

ER‑035500 MTS Chuck M‑P/A

Piastre di base, singolo

Dati tecnici Piastre di base MTS, singolo tipo pneumatico

Precisione di ripetizione < 0,003 mm

Indexaggio pallet 4 x 90° (MTS mandrino S)

Serraggio meccanico-elastico (senza pressione)

Pressione di apertura min. 7 bar (pneumatica)

Forza di serraggio 12’000 N

Versione Piastra di base, in acciaio non temprato.

Collegamenti Laterale, 1 raccordi di tipo pneumatico: per l’apertura.

Applicazione Per il fissaggio di pallet singoli e multipli. Per il montaggio diretto su tavole macchina.

Montaggio Schema fori di fissaggio per 50 mm / M12 e per tavole macchina con passo delle scanalature a T 63 e 100 mm.

Versione Piastra di base, in acciaio non temprato.

Collegamenti Laterale, 1 raccordi di tipo pneumatico: per l’apertura.

Applicazione Per il fissaggio di pallet multipli. Per il montaggio diretto su tavole macchina.

Montaggio Schema fori di fissaggio per 50 mm / M12 e per tavole macchina con passo delle scanalature a T 63 e 100 mm.

S = singolo

M = multiplo

P = azionamento pneumatico

ER‑148100 Piastra die base MTS 149 x 180 S‑P 1 mandrini

ER‑148101 Piastra die base MTS 149 x 180 M‑P 1 mandrini

Piastre di base, doppie

Dati tecnici Piastre di base MTS, doppie tipo pneumatico

Precisione di ripetizione < 0,003 mm

Indexaggio pallet 1 x 180°

Serraggio meccanico-elastico (senza pressione)

Pressione di apertura min. 7 bar (pneumatica)

Forza di serraggio 24’000 N (2 x 12’000 N)

Esecuzione Piastra di base in acciaio non temprato, interasse 200 mm.

Raccordi Laterale, 1 raccordi di tipo pneumatico: per l’apertura.

Applicazione Fissaggio di pallet doppi. Per il montaggio su tavole macchina.

Nota Esecuzione dei fori di fissaggio a cura del cliente.

Avvertenza Prestare attenzione a non forare i tubi dell’aria. Rispettare il manuale di istruzioni.

Piastra di base MTS 200 x 410 P Interasse 250

Esecuzione Piastra di base in acciaio non temprato, interasse 250 mm.

Raccordi Laterale, 1 raccordi di tipo pneumatico: per l’apertura.

Applicazione Fissaggio di pallet doppi. Per il montaggio su tavole macchina.

Nota Esecuzione dei fori di fissaggio a cura del cliente.

Avvertenza Prestare attenzione a non forare i tubi dell’aria. Rispettare il manuale di istruzioni.

P = azionamento pneumatico

ER‑148220 Piastra die base MTS 180 x 360 P Interasse 200

ER‑148225

Piastre di base, quadruple

Dati tecnici Piastre di base MTS, quadruple tipo pneumatico

Precisione di ripetizione < 0,003 mm

Serraggio meccanico-elastico (senza pressione)

Pressione di apertura min. 7 bar (pneumatica)

Forza di serraggio 48’000 N (4 x 12’000 N)

Esecuzione Piastra di base universale, in acciaio non temprato, interasse 160 mm. Completa di flangia adattatrice, senza fori per il passaggio dell’aria.

Raccordi Laterale, 1 raccordi di tipo pneumatico: per l’apertura.

Opzione Possibilità di comando aria inferiore con apposita flangia adattatrice (su richiesta).

Applicazione Per il fissaggio di pallet multipli. Per il montaggio diretto su tavole macchina.

Montaggio Schema fori di fissaggio per 50 mm / M12 e per tavole macchina con passo delle scanalature a T 63 e 100 mm.

ER‑148421 Piastra di base MTS 360 x 360 P

Universale, interasse 200

Esecuzione Piastra di base universale, in acciaio non temprato, interasse 200 mm. Completa di flangia adattatrice, senza fori per il passaggio dell’aria.

Raccordi Laterale, 1 raccordi di tipo pneumatico: per l’apertura.

Opzione Possibilità di comando aria inferiore con apposita flangia adattatrice (su richiesta).

Applicazione Per il fissaggio di pallet multipli. Per il montaggio diretto su tavole macchina.

Montaggio Schema fori di fissaggio per 50 mm / M12 e per tavole macchina con passo delle scanalature a T 63 e 100 mm.

ER‑148426 Piastra di base MTS 410 x 410 P Universale, interasse 250

Esecuzione Piastra di base universale, in acciaio non temprato, interasse 250 mm. Completa di flangia adattatrice, senza fori per il passaggio dell’aria.

Raccordi Laterale, 1 raccordi di tipo pneumatico: per l’apertura.

Opzione Possibilità di comando aria inferiore con apposita flangia adattatrice (su richiesta).

Applicazione Per il fissaggio di pallet multipli. Per il montaggio diretto su tavole macchina.

Montaggio Schema fori di fissaggio per 50 mm / M12 e per tavole macchina con passo delle scanalature a T 63 e 100 mm.

P = azionamento pneumatico

ER‑160421

Piastre di base, quadruple, automatizzabili

Dati tecnici Piastre di base MTS, quadruple, tipo pneumatico automatizzabili

Precisione di ripetibilità < 0,003 mm

Serraggio meccanico-elastico (senza pressione)

Pressione di apertura min. 7 bar (pneumatica)

Controllo (Chuck P/A) controllo combinato di bloccaggio e di presenza (pneumatico)

Forza di serraggio 48’000 N (4 x 12’000 N)

ER‑160420 Piastra di base MTS 320 x 320 P/A

Universale, interasse 160

Esecuzione Piastra di base universale, in acciaio non temprato, interasse 160 mm. Completa di flangia adattatrice, senza fori per il passaggio dell’aria.

Raccordi Laterale, 2 raccordi di tipo pneumatico: per l’apertura e la pulizia / controllo presenza.

Opzione Possibilità di comando aria inferiore con apposita flangia adattatrice (su richiesta).

Applicazione Per il fissaggio di pallet multipli. Per il montaggio diretto su tavole macchina.

Montaggio Schema fori di fissaggio per 50 mm / M12 e per tavole macchina con passo delle scanalature a T 63 e 100 mm.

ER‑148420 Piastra di base MTS 360 x 360 P/A

Universale, interasse 200

Esecuzione Piastra di base universale, in acciaio non temprato, interasse 200 mm. Completa di flangia adattatrice, senza fori per il passaggio dell’aria.

Raccordi Laterale, 2 raccordi di tipo pneumatico: per l’apertura e la pulizia / controllo presenza.

Opzione Possibilità di comando aria inferiore con apposita flangia adattatrice (su richiesta).

Applicazione Per il fissaggio di pallet multipli. Per il montaggio diretto su tavole macchina.

Montaggio Schema fori di fissaggio per 50 mm / M12 e per tavole macchina con passo delle scanalature a T 63 e 100 mm.

ER‑148425 Piastra di base MTS 410 x 410 P/A

Universale, interasse 250

Esecuzione Piastra di base universale, in acciaio non temprato, interasse 250 mm. Completa di flangia adattatrice, senza fori per il passaggio dell’aria.

Raccordi Laterale, 2 raccordi di tipo pneumatico: per l’apertura e la pulizia / controllo presenza.

Opzione Possibilità di comando aria inferiore con apposita flangia adattatrice (su richiesta).

Applicazione Per il fissaggio di pallet multipli. Per il montaggio diretto su tavole macchina.

Montaggio Schema fori di fissaggio per 50 mm / M12 e per tavole macchina con passo delle scanalature a T 63 e 100 mm.

P = azionamento pneumatico

A = automatizzabile

Piastre di base, sestuple

Dati tecnici Piastre di base MTS, sestuple tipo pneumatico

Precisione di ripetibilità < 0,003 mm

Serraggio meccanico-elastico (senza pressione)

Pressione di apertura min. 7 bar (pneumatica)

Forza di serraggio 72’000 N (6 x 12’000 N)

ER‑148620 Piastra di base MTS 360 x 560 P

Interasse 200

Esecuzione Piastra di base in acciaio non temprato, interasse 200 mm.

Raccordi Laterale, 1 raccordi di tipo pneumatico: per l’apertura.

Applicazione Fissaggio di pallet multipli. Per il montaggio diretto su tavole macchina.

Nota Esecuzione dei fori di fissaggio a cura del cliente.

Avvertenza Prestare attenzione a non forare i tubi dell‘aria. Rispettare il manuale di istruzioni.

ER‑148625 Piastra di base MTS 410 x 660 P

Interasse 250

Esecuzione Piastra di base in acciaio non temprato, interasse 250 mm.

Raccordi Laterale, 1 raccordi di tipo pneumatico: per l’apertura.

Applicazione Fissaggio di pallet multipli. Per il montaggio diretto su tavole macchina.

Nota Esecuzione dei fori di fissaggio a cura del cliente. Avvertenza Prestare attenzione a non forare i tubi dell‘aria. Rispettare il manuale di istruzioni.

P = azionamento pneumatico

Piastre di base, ottuple

Dati tecnici Piastre di base MTS, ottuple tipo pneumatico

Precisione di ripetizione < 0,003 mm

Serraggio meccanico-elastico (senza pressione)

Pressione di apertura min. 7 bar (pneumatica)

Forza di serraggio 96’000 N (8 x 12’000 N)

ER‑148820 Piastra di base 360 x 760 P

Interasse 200

Esecuzione Piastra di base in acciaio non temprato, interasse 200 mm.

Raccordi Laterale, 1 raccordi di tipo pneumatico: per l’apertura.

Applicazione Fissaggio di pallet multipli. Per il montaggio diretto su tavole macchina.

Nota Esecuzione dei fori di fissaggio a cura del cliente.

Avvertenza Prestare attenzione a non forare i tubi dell‘aria. Rispettare il manuale di istruzioni.

ER‑148825 Piastra di base 410 x 910 P

Interasse 250

Esecuzione Piastra di base in acciaio non temprato, interasse 250 mm.

Raccordi Laterale, 1 raccordi di tipo pneumatico: per l’apertura.

Applicazione Fissaggio di pallet multipli. Per il montaggio diretto su tavole macchina.

Nota Esecuzione dei fori di fissaggio a cura del cliente.

Avvertenza Prestare attenzione a non forare i tubi dell‘aria. Rispettare il manuale di istruzioni.

P = azionamento pneumatico

Campi d‘impiego

Il sistema di serraggio con punto zero per esigenze difficili

I FATTI

Handling

Manuale / Dispositivo di carico / Robot

• Precisione di ripetibilità di < 0.003 mm

• Elevata forza di serraggio di 20‘000 N

• Pressione di apertura di soli 6 bar

• Con controllo „Posizione aperta“

• Sfere in ceramica

• Resistente alla corrosione

01 | Massima precisione

Centraggio senza gioco mediante cono corto.

Precisione di ripetibilità: < 0.003 mm

Posizionamento facile e preciso dei pallet.

02 | Meccanismo di serraggio

Meccanismo di serraggio affidabile grazie alla chiusura autobloccante a sfere. Massima stabilità e resistenza alle vibrazioni.

03 | Apertura

I mandrini MTS 2.0 sonno azionati pneumaticamente. I mandrini necessitano, nonostante l‘elevatissima forza di serraggio di 20`000 N, di solo 6 bar di pressione di apertura.

04 | Controllo apertura

Grazie al controllo apertura integrato, è possibile sapere con certezza quando il mandrino MTS 2.0 è aperto.

MTS 2.0

Precisione di ripetibilità < 0.003 mm

Serraggio meccanico-elastico (senza pressione)

Pressione di apertura min. 6 bar (pneumatica)

Pressione di riserraggio max. 6 bar

Controllo controllo combinato di bloccaggio e di presenza (pneumatico)

Forza di serraggio 9’000 N/mandrino (meccanico-elastico)

con riserraggio 20’000 N/mandrino

Forza di tenuta

compatibilità

- MTS 81

- MTS

- MTS 2.0

- MTS+

> 60´000 N/mandrino

Riserraggio si

Cicli di serraggio

> 500´000

Esecuzione INOX

Dati

Funzionamento mandrino MTS 2.0

I componenti

ER-033600

ER-039200

passo degli attacchi 200 mm (A) = automatico

passo degli attacchi 250 mm

Sistema CleverClamp Morsa di centraggio

ER-133890 (A) / ER-133891 ER-033602

ER-041461 ER-041464 (A)

ER-041461 ER-041464 (A)

ER-133895 (A) / ER-133896

EROWA MTS 2.0

Mandrini di serraggio integrati

Dati tecnici Mandrini di serraggio integrati MTS 2.0, tipo pneumatico

Precisione di ripetibilità < 0,003 mm

Indexaggio pallet 4 x 90° (MTS 2.0 IntegralChuck S)

Serraggio meccanico-elastico (senza pressione)

Pressione di apertura min. 6 bar (pneumatica)

Controllo controllo combinato di bloccaggio e di presenza (pneumatico)

Forza di serraggio 9’000 N (meccanico-elastico) con riserraggio 20’000 N

Schema di montaggio per MTS 2.0 IntegralChuck. Controllare le tolleranze in base alle istruzioni d›uso.

Esecuzione Per il montaggio diretto su tavole macchina, piastre, cubi, squadre e divisori.

Raccordi 3 raccordi di tipo pneumatico: per l’apertura, il riserraggio e il controllo „aperto“.

Applicazione Fissaggio di pallet singoli e multipli.

Esecuzione Per il montaggio diretto su tavole macchina, piastre, cubi, squadre e divisori.

Raccordi 4 raccordi di tipo pneumatico: per l’apertura, la pulizia/ controllo presenza, il riserraggio e il controllo „aperto“.

Applicazione Fissaggio di pallet singoli e multipli.

S = singolo

M = multiplo

P = azionamento pneumatico

A = automatizzabile

Esecuzione Per il montaggio diretto su tavole macchina, piastre, cubi, squadre e divisori.

Raccordi 3 raccordi di tipo pneumatico: per l’apertura, il riserraggio e il controllo „aperto“.

Applicazione Fissaggio di pallet multipli.

Esecuzione Per il montaggio diretto su tavole macchina, piastre, cubi, squadre e divisori.

Raccordi 4 raccordi di tipo pneumatico: per l’apertura, la pulizia/ controllo presenza, il riserraggio e il controllo „aperto“.

Applicazione Fissaggio di pallet multipli.

Piastre di base, quadruple

Dati tecnici Piastre di base, quadruple MTS 2.0, tipo pneumatico

Precisione di ripetibilità < 0,003 mm

Serraggio meccanico-elastico (senza pressione)

Pressione di apertura min. 6 bar (pneumatica)

Forza di serraggio 36’000 N (4 x 9’000 N) (meccanico-elastico) con riserraggio 80’000 N (4 x 20’000 N)

ER‑133891 Piastra di base MTS 2.0 360 x 360 P

interasse 200

Esecuzione Piastra di base universale in acciaio non temprato. Interasse 200 mm. Completa di flangia di adattamento con fori aria.

Raccordi 3 raccordi di tipo pneumatico, laterali e dal basso sul cerchio graduato TK* ø 57 mm: per l’apertura, il riserraggio e il controllo „aperto“.

Opzioni Flange di adattamento specifiche su richiesta del cliente.

Applicazione Fissaggio di pallet multipli. Per il montaggio direttamente sulle tavole macchina.

Montaggio Reticolo di fori per R50 / M12 e per tavole con passo delle scanalature a T 63 / 100 mm.

ER‑133896 Piastra di base MTS 2.0 410 x 410 P

Esecuzione Piastra di base in acciaio non temprato. Interasse 250 mm. Completa di flangia standard con fori aria.

Raccordi 3 raccordi di tipo pneumatico, laterali e dal basso sul cerchio graduato TK* ø 57 mm: per l’apertura, il riserraggio e il controllo „aperto“.

Opzioni Flange di adattamento specifiche su richiesta del cliente.

Applicazione Fissaggio di pallet multipli. Per il montaggio direttamente sulle tavole macchina.

Montaggio Reticolo di fori per R50 / M12 e per tavole con passo delle scanalature a T 63 / 100 mm.

P = azionamento pneumatico

TK* = diametro circonferenza primitiva

Piastre di base, quadruple, automatizzabili

Dati tecnici Piastre di base MTS, quadruple, tipo pneumatico, automatizzabili

Precisione di ripetibilità < 0,003 mm

Serraggio meccanico-elastico (senza pressione)

Pressione di apertura min. 6 bar (pneumatica)

Controllo (Chuck P/A) controllo «Posizione aperta» e controllo combinato di bloccaggio e di presenza (pneumatico)

Forza di serraggio 36’000 N (4 x 9’000 N) (meccanico-elastico) con riserraggio

80’000 N (4 x 20’000 N)

Esecuzione Piastra di base in acciaio non temprato. Interasse 200 mm.

Completa di flangia standard con fori aria.

Raccordi 4 raccordi di tipo pneumatico, laterali e dal basso sul cerchio graduato TK* ø 57 mm: per l’apertura, il riserraggio, il controllo „aperto“ e la pulizia / il controllo presenza.

Opzione Flange di adattamento specifiche su richiesta del cliente. Applicazione Fissaggio di pallet multipli. Per il montaggio direttamente sulle tavole macchina.

Montaggio Reticolo di fori per R50 / M12 e per tavole con passo delle scanalature a T 63 / 100 mm.

ER‑133895 Piastra di base MTS 2.0 410 x 410 P/A Universale, Interasse 250

Esecuzione Piastra di base in acciaio non temprato. Interasse 250 mm. Completa di flangia standard con fori aria.

Raccordi 4 raccordi di tipo pneumatico, laterali e dal basso sul cerchio graduato TK* ø 57 mm: per l’apertura, il riserraggio, il controllo „aperto“ e la pulizia / il controllo presenza.

Opzioni Flange di adattamento specifiche su richiesta del cliente. Applicazione Fissaggio di pallet multipli. Per il montaggio direttamente sulle tavole macchina.

Montaggio Reticolo di fori per R50 / M12 e per tavole con passo delle scanalature a T 63 / 100 mm.

P = azionamento pneumatico

A = automatizzabile

TK* = diametro circonferenza primitiva

Pallet

ER‑130125 Pallet MTS 198 x 398 / 200

Esecuzione Pallet in alluminio, doppio, passo 200 mm. Senza attacchi.

Applicazione Per il fissaggio di pezzi, morse e dime. Esecuzione dei fori in base alle specifiche esigenze.

Accessori Set di attacchi MTS ER-041460.

Esecuzione Pallet in alluminio, doppio, passo 250 mm. Senza attacchi.

Applicazione Per il fissaggio di pezzi, morse e dime. Esecuzione dei fori in base alle specifiche esigenze.

Accessori Set di attacchi MTS ER-041460.

ER‑143446 Pallet MTS 320 x 320 / 160 Appoggio Z duro

Esecuzione Pallet in alluminio, quadruplo, passo 160 mm. Con appoggi Z duri. Senza attacchi.

Applicazione Per il fissaggio di pezzi, morse e dime. Esecuzione dei fori in base alle specifiche esigenze.

Accessori Set di attacchi MTS ER-041461 (M) o ER-041464 (A), nonché GripperLink MTS ER-038622.

ER‑130127 Pallet MTS 398 x 398 / 200

Esecuzione Pallet in alluminio, quadruplo, passo 200 mm. Senza attacchi.

Applicazione Per il fissaggio di pezzi, morse e dime. Esecuzione dei fori in base alle specifiche esigenze.

Accessori Set di attacchi MTS ER-041461 (M) o ER-041464 (A), nonché GripperLink MTS ER-038622.

ER‑130126 Pallet MTS 198 x 398 / 250

Esecuzione Pallet in alluminio, quadruplo, passo 250 mm. Senza attacchi.

Applicazione Per il fissaggio di pezzi, morse e dime. Esecuzione dei fori in base alle specifiche esigenze.

Accessori Set di attacchi MTS ER-041461 (M) o ER-041464 (A), nonché GripperLink MTS ER-038622.

Esecuzione Pallet in alluminio, quadruplo, passo 200 mm. Con appoggi Z duri. Senza attacchi.

Applicazione Per il fissaggio di pezzi, morse e dime. Esecuzione dei fori in base alle specifiche esigenze.

Accessori Set di attacchi MTS ER-041461 (M) o ER-041464 (A), nonché GripperLink MTS ER-038622.

Esecuzione Pallet in alluminio, quadruplo, passo 250 mm. Con appoggi Z duri. Senza attacchi.

Applicazione Per il fissaggio di pezzi, morse e dime. Esecuzione dei fori in base alle specifiche esigenze.

Accessori Set di attacchi MTS ER-041461 (M) o ER-041464 (A), nonché GripperLink MTS ER-038622.

Esecuzione Pallet in alluminio (anodizzato a spessore), quadruplo, passo 200 mm. Con fori 50 mm / M12. Senza attacchi.

Applicazione Per il fissaggio di pezzi, morse e dime.

Accessori Set di attacchi MTS ER-041461 (M) o ER-041464 (A), nonché GripperLink MTS ER-038622.

ER‑130130 Pallet MTS 398 x 398 / 250

ER‑130129 MTS pallet 398 x 398 / 200

Appoggio Z duro

ER‑130131 Pallet MTS 398 x 398 / 250

Appoggio Z duro

ER‑130128 Pallet MTS 398 x 398 / 200 R50

Pallet

ER‑130132 Pallet MTS 498 x 498 / 250

Esecuzione Pallet in alluminio, quadruplo, passo 250 mm. Senza attacchi.

Applicazione Per il fissaggio di pezzi, morse e dime. Esecuzione dei fori in base alle specifiche esigenze.

Accessori Set di attacchi MTS ER-041461 (M) o ER-041464 (A), nonché GripperLink MTS ER-038622.

ER‑130134 Pallet MTS 498 x 498 / 250

Appoggio Z duro

Esecuzione Pallet in alluminio, quadruplo, passo 250 mm. Con appoggi Z duri. Senza attacchi.

Applicazione Per il fissaggio di pezzi, morse e dime. Esecuzione dei fori in base alle specifiche esigenze.

Accessori Set di attacchi MTS ER-041461 (M) o ER-041464 (A), nonché GripperLink MTS ER-038622.

Esecuzione Pallet in alluminio (anodizzato a spessore), quadruplo, passo 250 mm. Con fori 50 mm / M12. Senza attacchi.

Applicazione Per il fissaggio di pezzi, morse e dime.

Accessori Set di attacchi MTS ER-041461 (M) o ER-041464 (A), nonché GripperLink MTS ER-038622.

ER‑130133 Pallet MTS 498 x 498 / 250 R50

Pallet per pinza WGS

ER‑136576 Pallet MTS 398 x 398 / 200

Appoggio Z duro / WGS‑500 40 mm

Esecuzione Pallet in alluminio, quadruplo, passo 200 mm. Con appoggi Z duri. Senza attacchi.

Applicazione Per il fissaggio di pezzi, morse e dime. Esecuzione dei fori in base alle specifiche esigenze.

Accessori Set di attacchi MTS ER-041461 (M) o ER-041464 (A), nonché GripperLink WGS-500 40 mm, ER-094828

ER‑136578 Pallet MTS 398 x 398 / 250

Appoggio Z duro / WGS‑500 40 mm

Esecuzione Pallet in alluminio, quadruplo, passo 250 mm. Con appoggi Z duri. Senza attacchi.

Applicazione Per il fissaggio di pezzi, morse e dime. Esecuzione dei fori in base alle specifiche esigenze.

Accessori Set di attacchi MTS ER-041464 (M) o ER-041464 (A), nonché GripperLink WGS-500 40 mm, ER-094828.

ER‑136757

MTS 498 x 498 / 250

Appoggio Z duro / WGS‑500 40 mm

Esecuzione Pallet in alluminio, quadruplo, passo 250 mm. Con appoggi Z duri. Senza attacchi.

Applicazione Per il fissaggio di pezzi, morse e dime. Esecuzione dei fori in base alle specifiche esigenze.

Accessori Set di attacchi MTS ER-041461 (M) o ER-041464 (A), nonché GripperLink WGS-500 40 mm, ER-094828

ER‑136793 Pallet MTS 498 x 498 x 57 / 250

Appoggio Z duro / WGS‑500 56 mm

Esecuzione Pallet in alluminio, quadruplo, passo 250 mm. Con appoggi Z duri. Senza attacchi.

Applicazione Per il fissaggio di pezzi, morse e dime. Esecuzione dei fori in base alle specifiche esigenze.

Accessori Set di attacchi MTS ER-041461 (M) o ER-041464 (A), nonché GripperLink WGS-500 56 mm, ER-104344.

Pallet CleverClamp System

ER‑130141 Pallet MTS 398 x 398 / 200

CleverClamp mono

Esecuzione Pallet in alluminio, quadruplo, passo 200 mm. Con appoggi Z duri e 1 x guida CleverClamp 398. Senza attacchi.

Applicazione Accessibilità ottimale nelle lavorazioni a 5 assi con serraggi singoli e multipli.

Accessori Set di attacchi MTS ER-041461 (M) o ER-041464 (A).

ER‑130140 Pallet MTS 398 x 398 / 200

CleverClamp duo

Esecuzione Pallet in alluminio, quadruplo, passo 200 mm. Con appoggi Z duri e 2 x guida CleverClamp 398. Senza attacchi.

Applicazione Accessibilità ottimale nelle lavorazioni a 5 assi con serraggi singoli e multipli.

Accessori Set di attacchi MTS ER-041461 (M) o ER-041464 (A).

ER‑130417 Pallet MTS 398 x 398 / 250

CleverClamp mono

Esecuzione Pallet in alluminio, quadruplo, passo 250 mm. Con appoggi Z duri e 1 x guida CleverClamp 398. Senza attacchi.

Applicazione Accessibilità ottimale nelle lavorazioni a 5 assi con serraggi singoli e multipli.

Accessori Set di attacchi MTS ER-041461 (M) o ER-041464 (A).

ER‑130415 Pallet MTS 398 x 398 / 250

CleverClamp duo

Esecuzione Pallet in alluminio, quadruplo, passo 250 mm. Con appoggi Z duri e 2 x guida CleverClamp 398. Senza attacchi.

Applicazione Accessibilità ottimale nelle lavorazioni a 5 assi con serraggi singoli e multipli.

Accessori Set di attacchi MTS ER-041461 (M) o ER-041464 (A).

Pallet di adattamento PowerChuck P

ER‑157207 Gamma di adattatori MTS PCP automatici 320 x 320 / 160

Versione Gamma di adattatori da MTS a PowerChuck P.

Operazione Controllo automatico del PowerChuck P tramite gli attacchi aria MTS della piastra di base MTS.

Applicazione Su macchine con piastra di base MTS per il supporto di pallet ITS.

Nota Per il cambio automatico dei pallet nella piastra di base MTS e in PowerChuck P.

ER‑138658 Gamma di adattatori MTS PCP automatici 360 x 360 / 200

Versione Gamma di adattatori da MTS a PowerChuck P.

Operazione Controllo automatico del PowerChuck P tramite gli attacchi aria MTS della piastra di base MTS.

Applicazione Su macchine con piastra di base MTS per il supporto di pallet ITS.

Nota Für automatische Wechsel von Paletten in die MTS Basisplatte sowie ins PowerChuck P.

ER‑150517 Gamma di adattatori MTS PCP automatici 398 x 398 / 250

Versione Gamma di adattatori da MTS a PowerChuck P.

Operazione Controllo automatico del PowerChuck P tramite gli attacchi aria MTS della piastra di base MTS.

Applicazione Su macchine con piastra di base MTS per il supporto di pallet ITS.

Nota Per il cambio automatico dei pallet nella piastra di base MTS e in PowerChuck P.

Pallet di adattamento VPC

ER‑169341 MTS Adapterpalette VPC 52 automatisch

360 x 360 / 200 mit Umschaltventil

Versione Gamma di adattatori da MTS a VPC.

Operazione Controllo automatico del VPC tramite gli attacchi aria MTS della piastra di base MTS.

Applicazione Sulle macchine con piastra di base MTS per il fissaggio di morsetti per pezzi, attrezzature e pezzi con interasse 52.

Nota Per il cambio automatico di pallet, morsetti per pezzi, attrezzature e pezzi con calibro 52 nella piastra di base MTS e nel VPC.

ER‑169342 MTS Adapterpalette VPC 96 automatisch

360 x 360 / 200 mit Umschaltventil

Versione Gamma di adattatori da MTS a VPC.

Operazione Controllo automatico del VPC tramite gli attacchi aria MTS della piastra di base MTS.

Applicazione Su macchine con piastra di base MTS per il fissaggio di morsetti per pezzi, attrezzature e pezzi con interasse 96.

Nota Per il cambio automatico di pallet, morsetti per pezzi, attrezzature e pezzi con un interasse di 96 nella piastra di base MTS e nel VPC.

Pallet singoli

ER‑033602 Pallet MTS ø 148 P Blank ALU

Esecuzione Pallet in alluminio, con piastra di centraggio ER-033600 montata, completo di attacco MTS ER-039200.

Applicazione Per il fissaggio di pezzi e dime. Per la manipolazione manuale su MTS IntegralChuck Single.

ER‑033600 Piastra di centraggio MTS P

Esecuzione Acciaio, completa di viti di fissaggio e perni di posizionamento.

Applicazione Per la realizzazione di pallet MTS personalizzati e indexabili. Per la manipolazione manuale su MTS IntegralChuck Single.

Accessori Attacco ER-039200, da ordinare separatamente.

ER‑129663 Pallet MTS ø 148 P

Esecuzione Pallet in acciaio non temprato, completo di attacco MTS P ER-040999. Centraggio integrato nel pallet. Con baricentro ottimizzato.

Applicazione Per il fissaggio di pezzi e dispositivi nella lavorazione ad asportazione di truciolo.

Montaggio elettrodo grezzo

Con viti M8 attraverso il pallet o con viti M10 attraverso l’elettrodo grezzo.

Nota Utilizzare l’anello di tenuta MTS ER-045969 per il funzionamento automatico.

ER‑040999 Attacco MTS P 1 pezzo

Esecuzione Attacco MTS di vite di fissaggio e tappo di protezione. Applicazione Per il montaggio a pallet ø 148 P.

Nota Nel funzionamento automatico inoltre utilizzare ER-045969.

Pallet di allineamento

ER‑138951 MTS pallet di allineamento P ø 148 con MTS attaco

Esecuzione Pallet P ø 148 con righello rettificato e quattro superfici di misura Z. Completo di attacco ER-040999.

Applicazione Regolazione della posizione angolare e determinazione del centro e dei valori Z dei mandrini di serraggio MTS Single.

Esecuzione Pallet in alluminio, doppio, con appoggi Z duri. Con righello di allineamento rettificato e quattro piani di misurazione Z. Completo di 2 attacchi di centraggio MTS / A.

Applicazione Regolazione della posizione angolare e determinazione dei valori Z delle piastre di base MTS doppie con passo da 200 mm.

Esecuzione Pallet in alluminio, doppio, con appoggi Z duri. Con righello di allineamento rettificato e quattro piani di misurazione Z. Completo di 2 attacchi di centraggio MTS / A.

Applicazione Regolazione della posizione angolare e determinazione dei valori Z delle piastre di base MTS doppie con passo da 250 mm.

Esecuzione Pallet in alluminio, quadruplo, con appoggi Z duri. Con righello di allineamento rettificato e quattro piani di misurazione Z. Completo di set di attacchi MTS 4 / A-Z.

Applicazione Regolazione della posizione angolare e determinazione del centro e dei valori Z delle piastre di base MTS quadruple con passo da 200 mm.

Esecuzione Pallet in alluminio, quadruplo, con appoggi Z duri. Con righello di allineamento rettificato e quattro piani di misurazione Z. Completo di set di attacchi MTS 4 / A-Z.

Applicazione Regolazione della posizione angolare e determinazione del centro e dei valori Z delle piastre di base MTS quadruple con passo da 250 mm.

Attacchi

Attacco di centraggio MTS:

ER 033800 Attacco di centraggio MTS

ER 038000 Attacco di centraggio MTS / A

L‘attacco di centraggio definisce il punto zero (senza gioco).

Attacco di serraggio MTS:

ER‑039200 Attacco di serraggio MTS / A

Attacchi senza funzione di centraggio.

Attacco di compensazione MTS:

ER 039201 Attacco di compensazione MTS / A

L‘attacco di compensazione posiziona il pallet su un unico asse (X o Y) e compensa eventuali variazioni dimensionali dovute alla dilatazione termica.

Attacco di centraggio MTS

Esecuzione N. 1 attacco con funzione di centraggio (senza gioco). Completo di viti di fissaggio (M10 x 50, M12 x 55), rondella e tappi di protezione.

MTS / A

Esecuzione N. 1 attacco con funzione di compensazione. Completo di viti di fissaggio (M10 x 50, M12 x 55), rondella, guarnizione OR e tappi di protezione. ER‑039200 Attacco di serraggio MTS / A

Esecuzione N. 1 attacco senza funzione di centraggio (gioco di centraggio 0,1 mm). Completo di viti di fissaggio (M10 x 50, M12 x 55), rondella, guarnizione OR e tappi di protezione.

Esecuzione N. 1 attacco con funzione di centraggio (senza gioco). Completo di viti di fissaggio (M10 x 50, M12 x 55), rondella, guarnizione OR e tappi di protezione. Applicazione Per pallet MTS a sostituzione automatica. L’attacco definisce il punto zero senza gioco e chiude i fori di pulizia nell’MTS Chuck/A.

Possibili movimenti di compensazione

Superfici di centraggio

Set di attacchi

ER‑041460 Set di attacchi MTS 2

Esecuzione 1 attacco di centraggio, 1 attacco di compensazione / A. Montaggio Con le viti in dotazione attraverso il pallet o l’attacco.

ER‑041461 Set di attacchi MTS 4

Esecuzione 1 attacco di centraggio, 1 attacco di compensazione / A, 2 attacchi di serraggio / A. Montaggio Con le viti in dotazione attraverso il pallet o l’attacco.

ER‑041464 Set di attacchi MTS 4 / A

Esecuzione 1 attacco di centraggio / A, 1 attacco di compensazione / A, 2 attacchi di serraggio / A.

Montaggio Con le viti in dotazione attraverso il pallet o l’attacco.

ER‑062465 Set di attacchi MTS 4 / A‑Z

Esecuzione 4 attacchi di centraggio / A.

Applicazione Principalmente per la lavorazione a 5 assi. Montaggio Con le viti in dotazione attraverso il pallet o l’attacco.

ER‑171025 Set di atacchi MTS 4 / A‑Z‑FD Tipo 1 Fissaggio dal basso con viti spec. M12

Applicazione Principalmente per applicazioni rotative come la lavorazione di fresatura-tornitura e la lavorazione a 5 assi.

Esecuzione 4 attacchi di centraggio MTS FD / A, inclusa vite speciale. Montaggio Sul lato inferiore del pallet - non è possibile il fissaggio dall‘alto attraverso il pallet. Nota I attacchi di centraggio possono essere utilizzati con i pallet FD per MTS 2.0, MTS 3.0 e MTS 4.0.

ER‑171026 Set di atacchi MTS 4 / A‑Z‑FD Tipo 2

Fissaggio superiore con dado spec. M12

Applicazione Principalmente per applicazioni rotative come la lavorazione di fresatura-tornitura e la lavorazione a 5 assi.

Esecuzione 4 attacchi di centraggio MTS FD / A, senza vite di fissaggio M12.

Montaggio Sul lato inferiore del pallet, senza possibilità di fissaggio dal basso.

Nota I attacchi di centraggio possono essere utilizzati con i pallet FD per MTS 2.0, MTS 3.0 e MTS 4.0.

ER‑041462 Set di attacchi MTS 6

Esecuzione 1 attacco di centraggio, 1 attacco di compensazione / A, 4 attacchi di serraggio / A.

Montaggio Con le viti in dotazione attraverso il pallet o l’attacco.

ER‑054710 Set di attacci MTS 6 / A

Esecuzione 1 attacco di centraggio / A, 1 attacco di compensazione / A, 4 attacchi di serraggio / A. Montaggio Con le viti in dotazione attraverso il pallet o l’attacco.

ER‑041463 Set di attacchi MTS 8

Esecuzione 1 attacco di centraggio, 1 attacco di compensazione / A, 6 attacchi di serraggio / A. Montaggio Con le viti in dotazione attraverso il pallet o l’attacco.

Dispositivi di comando

ER‑157413 Quadro di comando 1 mandrino con moltiplicatore di pressione

Esecuzione Quadro di comando manuale per un singolo mandrino. Moltiplicatore di pressione integrato con rapporto di carico max. 1:2. Per il controllo delle funzioni di apertura / riserraggio / pulizia. Impostazioni di pressione regolabili, visualizzazione tramite manometro. Set di tubi flessibili incluso.

Raccordi 1 ingresso (P IN) e 3 uscite (P2 apertura / P3 pulizia / P4 riserraggio).

Applicazione Azionamento dei mandrini di serraggio del tipo: ITS, ITS Compact CombiChuck, PowerChuck P, VPC, PC 210, UPC, MTS, MTS 81 o PM Tooling.

ER‑157411 Quadro di comando doppio

Esecuzione Quadro di comando manuale per un massimo di due mandrini. Per il controllo delle funzioni di apertura / riserraggio / pulizia. Impostazioni di pressione regolabili. Set di tubi flessibili incluso.

Raccordi 1 ingresso (P IN) e 4 uscite (P2 apertura / P2.2 apertura / P3 pulizia / P4 riserraggio).

Applicazione Azionamento dei mandrini di serraggio del tipo: ITS, ITS Compact CombiChuck, PowerChuck P, VPC, UPC o PM Tooling.

ER‑136200 MTS 2.0 unità di comando manuale

Esecuzione Unità di comando manuale per mandrini di serraggio MTS 2.0. Con raccordi per tutte le funzioni. Visualizzazione stato controllo „aperto“ mediante manometro e/o segnale elettrico.

Applicazione Azionamento dei mandrini di serraggio MTS 2.0.

ER‑157409 Moltiplicatore di pressione

Esecuzione Moltiplicatore di pressione con rapporto di carico max. 1:2. Impostazione della pressione regolabile, visualizzazione tramite manometro.

Raccordi 1 ingresso (P IN) e 2 uscite (P OUT High (moltiplicata) / P OUT Low (pressione di rete)). Tutti i raccordi sono dotati di attacchi rapidi per tubi flessibili di diametro interno 8 mm.

Applicazione Per garantire la pressione pneumatica necessaria in caso di pressione di rete insufficiente e di variazioni di pressione. Nota Da integrare nel circuito pneumatico in prossimità dell’utenza.

ER‑001846 Pistola ad aria

Esecuzione In materiale plastico, dosaggio fine dell’aria, raccordo con filettatura interna 1/4”.

Applicazione Per l’azionamento dei mandrini di serraggio manuali. Nota Non per il comando MTS+ e MTS81.

Opzione Riduttore di portata e pressione per pistola ad aria (ER-087668). Pressione di aria si riduce nel caso che la pistola no viene appoggiata contro la valvola.

ER‑034820 Raccordo pneumatico MTS piastra di base 1 pezzo

ER‑034822 Raccordo pneumatico MTS pallet 1 pezzo

Applicazione Il raccordo pneumatico MTS ER-034820, in combinazione con il raccordo pneumatico MTS ER-034822, è utilizzato come interfaccia pneumatica tra le piastre di base MTS (A) e i pallet MTS (B).

Uso Con aria compressa.

Pressione di esercizio Massimo 10 bar.

ER‑044426 Nipplo per piastre di base MTS

ER‑044428 Innesto per pallet MTS

Applicazione Il nipplo per piastre di base MTS ER-044426 assieme all’innesto per pallet MTS ER–044428 costituisce l’elemento di raccordo per la distribuzione di fluidi ed aria compressa tra le piastre di base MTS (A) ed i pallet MTS (B).

Impiego Con aria compressa, con vuoto, con olio / idraulico.

Pressione di esercizio Massimo 200 bar.

Importante L’accoppiamento- e il disaccoppiamento devono essere eseguiti solo in assenza di pressione. ER‑034168 Blocco

Esecuzione Blocco di connessione in acciaio, senza viti di fissaggio. Applicazione Per la connessione di raccordi, nippli e giunti di tipo pneumatico e idraulico.

ER-087668

Accessori

ER‑042038 Copertura MTS

Esecuzione Copertura in alluminio anodizzato, adatta per mandrini di serraggio MTS e MTS 2.0.

Applicazione Per proteggere i mandrini di serraggio MTS e MTS 2.0 dai trucioli e dall’acqua di raffreddamento, quando non sono in uso.

ER‑070064 MTS Pallet di guarnizione ø 136/A

Esecuzione Copertura anticorrosiva per la chiusura ermetica dei mandrini di serraggio MTS+ quando non sono in uso.

Nota La superficie di appoggio deve essere pulita e protetta da eventuali danni.

ER‑150696 Paratrucioli MTS basso automatico

Esecuzione In alluminio anodizzato.

Applicazione Il paratrucioli MTS basso è destinato a garantire la tenuta dei mandrini automatici MTS e delle piastre di base con l’impiego di pallet MTS.

Nota Il paratrucioli MTS basso non è compatibile con il pallet MTS P ø 148 Inox (ER-129663).

ER‑056879 Paratrucioli MTS ø 156 con ventilazione assiale

Applicazione Quando si impiega il pallet MTS P ø 148 (ER-129663), per impedire la penetrazione di sporco e trucioli nel mandrino MTS SingleChuck.

ER‑145286 Kit di tenuta MTS / 160

ER‑049041 Kit di tenuta MTS / 200

ER‑163634 Kit di tenuta MTS / 250

Esecuzione In alluminio anodizzato, con guarnizione NBR.

Applicazione Il kit di tenuta MTS protegge i mandrini di serraggio MTS dalle infiltrazioni di sporco e di liquidi con l’impiego di pallet EROWA MTS.

ER‑162994 Guarnizione MTS / 160 per piastra di base MTS 320 x 320 mm

ER‑075393 Guarnizione MTS / 200 per piastra di base MTS 360 x 360 mm

ER‑071604 Guarnizione MTS / 250 per piastra di base MTS 410 x 410 mm

Esecuzione FPM (Viton).

Applicazione Impedisce la penetrazione di sporco nelle piastra di base MTS.

Nota La piastra di base MTS deve essere dotata dell’apposita scanalatura (A) o deve essere rifinita.

ER‑037967 Tappo di chiusura MTS con M6

Esecuzione Acciaio.

Applicazione Per chiudere il foro centrale dei mandrini di serraggio MTS, MTS 2.0 e MTS 81.

ER‑067563 Guarnizione di gomma MTS ø25 x 17 mm per elettroerosione

Esecuzione Guarnizione di gomma.

Nota Eseguire il montaggio secondo le istruzioni per l’uso. Previene le infiltrazioni di liquidi dal basso nel madrino MTS.

ER‑045969 Anello di tenuta MTS per attacco P

Versione Plastica.

Applicazione Utilizzato in combinazione con l’attacco MTS P ER-040999 per sigillare il mandrino MTS.

ER‑060391 MTS set di viti appoggio Z per paletta 4 attacco

Esecuzione Acciaio temprato

Applicazione Le viti appoggio Z servono come superficie di appoggio Z per i pallet MTS realizzati in proprio.

ER‑038622 GripperLink RCS 45 mm

Esecuzione Kit innesto con set di viti per il montaggio su pallet MTS.

Applicazione Per pallet MTS su dispositivi di handling EROWA dotati di sistema di accoppiamento «RCS».

ER‑153775 GripperLink WGS‑500 40 mm senza condotti d’aria

Esecuzione Kit di accoppiamento, set di vitli incluso, per montaggio su pallet MTS o UPC.

Applicazione Per pallet su dispositivi di movimentazione EROWA dotati del sistema di prinze intercambiabili WGS-500.

ER‑153774 GripperLink WGS‑500 40 mm con condotti d’aria

Esecuzione Kit di accoppiamento, set di viti incluso, per montaggio su pallet MTS o UPC.

Applicazione Per pallet su dispositivi di movimentazione EROWA dotati del sistema di pinze intercambiabili WGS-500.

Raccordi 4 valvole AirDock, ad. es. per il comando di pinze supplementari.

ER‑153777 GripperLink WGS‑500 56 mm senza condotti d’aria

Esecuzione Kit innesto con set di viti per il montaggio su pallet MTS di 57 mm di altezza.

Applicazione Per pallet su dispositivi di handling EROWA dotati del sistema a pinza intercambiabile WGS-500.

ER‑153776 GripperLink WGS‑500 56 mm con condotti d’aria

Esecuzione Kit innesto con set di viti per il montaggio su pallet MTS di 57 mm di altezza.

Applicazione Per pallet su dispositivi di handling EROWA dotati del sistema a pinza intercambiabile WGS-500.

Raccordi 4 valvole AirDock, utilizzabili per esempio per l’azionamento di ulteriori pinze.

ER‑035294 Chip EWISTM Rapid con supporto RCS con chip ø 3 x 13.5mm

Esecuzione Supporto con modulo dati incorporato. Chip EWISTM: read only.

Applicazione Utilizzabile per innesti RCS, supporti PalletSet W e supporti Basic WEDM.

ER‑094168 Chip EWISTM rapid con supporto SW14 Lunghezza 8mm

Esecuzione Supporto di montaggio con modulo dati incorporato. Chip EWISTM: read only.

Applicazione Utilizzabile per tutti gli elettrodi e i portapezzi EROWA opportunamente predisposti.

ER‑033804 Staffa anulare MTS

Esecuzione Staffa in acciaio, senza viti di fissaggio.

Applicazione Adatta solo per mandrini di serraggio MTS. Per il fissaggio dei mandrini di serraggio MTS sulla tavola macchina.

ER‑061558 Kit di riparazione MTS 81

Esecuzione Tutti i pezzi soggetti ad usura per MTS 81 IntegralChuck. Applicazione Kit di riparazione.

ER‑034382 Set di riparazione MTS pneumatico

Esecuzione Tutti i pezzi soggetti ad usura per i mandrini di serraggio MTS di tipo pneumatico.

Applicazione Per la riparazione o la conversione di mandrini MTS idraulici in mandrini MTS pneumatici.

Nota Per la riparazione e la conversione seguire le istruzioni fornite con il set.

ER‑140935 Set di riparazione MTS pneumatico

Esecuzione Tutti i pezzi soggetti ad usura per i mandrini di serraggio MTS tipo pneumatico.

Applicazione Per la riparazione di mandrini MTS tipo pneumatico.

Nota Per la riparazione seguire le istruzioni fornite con il set. Compatibilità: ER-131200, ER-131210, ER-131220 e ER-131230.

ER‑108204 Set di riparazione MTS 2.0 pneumatico

Esecuzione Tutti i pezzi soggetti ad usura per mandrini MTS 2.0. Applicazione Kit di riparazione.

EROWA MTS

Accessori

ER‑014326 Raccordo filettato diritto 3101 06 10 ø6 / G1/8

Applicazione Pneumatica.

ER‑002814 Giunto a gomito 3199 06 10

Applicazione Pneumatica.

ER‑014366 Raccordo filettato a T 3198 06 10

Applicazione Pneumatica.

ER‑014333 Giunto a T

Applicazione Pneumatica.

ER‑034095 Giunto a croce

Applicazione Pneumatica.

ER‑002023 Tubo flessibile ø 6 / 4 nero Legris 1100 U06 01

Applicazione Pneumatica. Pressione massima di esercizio = 9 bar. Fornitura A metro.

ER‑036672 Valvola per pistola di soffiaggio

Applicazione Pneumatica. Per pistola ad aria ER-001846.

ER‑002147 Tubo ondulato PMAFlex Co‑Flex divisibile

Applicazione Idraulica e pneumatica. Per proteggere il tubo ER-033495 e ER-002023.

Fornitura A metro.

ER‑034098 Nipplo adattatore G1/4“ ‑ G1/8“

Applicazione Idraulica e pneumatica.

ER‑034373 Manicotto di riduzione IG 1/8“ ‑ IG 1/8“ AD FA 40‑1/8‑1/8

Applicazione Idraulica e pneumatica.

ER‑034375 Manicotto di riduzione AG 1/4“ ‑ IG 1/8“

Applicazione Idraulica e pneumatica.

ER‑001617 Tappo a vite 1/8“ Legris 0220 10 00

Applicazione Idraulica e pneumatica.

ER‑033504 Nipplo ad innesto 1/8“

Applicazione Idraulica. Con valvola di chiusura. Adatto per giunto rapido ER-033499.

ER‑033499 Giunto rapido interno 1/8“ IG

Applicazione Idraulica. Con valvola di chiusura. Adatto per nipplo ad innesto ER-033504.

Cubo portapezzi in ghisa minerale per utilizzare al meglio lo spazio disponibile

L‘intera area di lavoro della macchina viene sfruttata al meglio grazie all‘impiego del cubo portapezzi in ghisa minerale. Come materiale di base la ghisa minerale offre molti vantaggi: lo smorzamento delle vibrazioni è fino a 10 volte superiore a quello della ghisa grigia ed ha un‘elevata stabilità termica. Abbinata al geniale sistema di serraggio a punto zero MTS, il cubo portapezzi in ghisa minerale EROWA diventa un fattore di produttività decisivo.

I FATTI

• Disponibile in versione standard o su misura

• Riduce le vibrazioni

• Bassa conduzione termica

• Elevata precisione

• Leggera come l‘alluminio

Eliminazione dei tempi di attrezzaggio grazie alla preparazione dei pezzi sulla stazione esterna alla macchina. Per la lavorazione i pezzi vengono bloccati nel sistema di serraggio a punto zero MTS.

Trasferire l‘intero cubo portapezzi dalla macchina alla stazione di attrezzaggio? Basta sollevarlo con il carroponte.

Sfruttamento ottimale dell‘area di lavoro per la massima autonomia della macchina.

Il sistema a fori da 50 mm, insieme agli appositi elementi di serraggio, offre delle possibilità praticamente illimitate per il fissaggio dei portapezzi.

Il sistema EROWA CleverClamp in uso sul cubo portapezzi in ghisa minerale. Molteplici possibilità di fissaggio per pezzi di dimensioni diverse.

Inserti di montaggio inossidabili e alimentazione pneumatica interna per il funzionamento sicuro in ambienti produttivi difficili.

Configurazione su richiesta del cliente: Cubo portapezzi con 16 mandrini di serraggio MTS, dimensioni 830mm x 830mm x 1200mm.

Grande precisione e stabilità estrema

Il sistema di serraggio UPC (Universal PowerChuck) si contraddistingue per la massima stabilità e affidabilità con pezzi di dimensioni fino a 500 x 500 x 500 mm. Con la precisione di ripetibilità di 2 ?m, il sistema di serraggio UPC soddisfa qualsiasi esigenza anche per quanto riguarda la precisione.

Campi d‘impiego

Handling

Manuale / Dispositivo di carico / Robot

Funzionamento

Dati tecnici UPC 2.0

Dimensioni pallet

320 x 320 mm

Dimensioni mandrino 280 x 280 mm e 320 x 300 mm

Altezza del sistema (mandrino e pallet) 105 mm

Dimensioni del pezzo consigliate fino a 500 x 500 x 500 mm

Precisione di ripetibilità < 0,002 mm

Indexaggio dei pallet

4 x 90°

Forza di serraggio / tensione 50.000 N con tensione elastica (serrato senza pressione)

Forza di serraggio con riserraggio 80.000 N

Pressione di apertura min. 6 bar (pneumatica)

Pressione di riserraggio 3 bar (pneumatica)

Azionamento con unità di comando manuale o automatica

Monitoraggio pneumatico, elaborazione elettropneumatica

01 | Centraggio

I quattro segmenti di centraggio nel pallet e nel mandrino assicurano un orientamento preciso. Il precentraggio viene eseguito con gli attacchi.

02 | Un concentrato di potenza

La chiusura autobloccante a sfere genera una forza di serraggio fino a 80.000 N. Anche in caso di caduta di pressione viene mantenuta la piena forza di serraggio.

03 | Pulizia

Durante l'operazione di serraggio vengono pulite le superfici di appoggio con aria compressa.

04 | 100% a tenuta

L'anello di tenuta impedisce l‘infiltrazione di trucioli e refrigerante.

05 | Stabile

Grazie alle superfici di appoggio sovrapposte il sistema di serraggio UPC è estremamente stabile.

Universale, potente, preciso al millesimo

Il sistema di serraggio UPC è adatto per un impiego flessibile.

Che si tratti di grandi elettrodi sul cannotto di macchine EDM o di pezzi di grandi dimensioni su fresatrici, UPC mantiene in posizione l›elemento da fissare e mantenere fermo.

I FATTI

• Elevata forza di serraggio

• Precisione di ripetibilità < 0.002 mm

• Superfici di appoggio Z pulite con aria

• Robusto

• Affidabile ermeticità

• Svariati accessori

• Automatizzabile

Base per tutti i tipi di portapezzi: Morse, calibri e dispositivi di serraggio vengono montati sul pallet UPC. Questi sono perfettamente integrati nel sistema di pallettizzazione EROWA UPC.

Il mandrino UPC 2.0 con il mandrino ITS integrato ITS assicura una perfetta integrazione del portapezzi EROWA ITS 50 o ITS 100 nel sistema UPC. Questa combinazione consente l'impiego flessibile in base alle dimensioni pezzi.

Il sistema di serraggio è completamente ermetico ed è quindi perfettamente protetto dalle infiltrazioni di refrigerante e trucioli. Le superfici di appoggio vengono pulite automaticamente con l'aria.

Uso pratico e personalizzato: rettifica sul pallet magnetico UPC.

Con una forza di serraggio di 50 kN e una funzione di riserraggio (80 kN) per tutti i tipi di mandrino l'UPC mantiene in posizione tutto ciò che da fissare e mantenere fermo.

Precisione di ripetibilità senza precedenti di < 0,002 mm con una gestione di dimensioni pezzo fino a 500 x 500 x 500 mm.

Il sistema di pallettizzazione UPC è perfettamente automatizzabile. Saremo lieti di fornire la nostra consulenza per una soluzione di automazione adatta alle vostre necessità.

I componenti

Morsa di centraggio

Sistema CleverClamp

ClampSet

Per facilitarvi l‘orientamento sui campi d‘impiego dei prodotti EROWA, abbiamo adottato per tutti i documenti la seguente simbologia:

1. Comando manuale

2. Sbloccaggio tramite pistola ad aria compressa

3. Sbloccaggio tramite valvola a leva

4. Sbloccaggio tramite unità di comando manuale

5. Sbloccaggio tramite unità di comando elettro pneumatica

6. E‘ previsto il lavaggio centrale

7. Adatto per l‘impiego ad immersione

8. Materiale inossidabile

9. Adatto per applicazioni automatizzate

10. Manipolazione con Robot EROWA munito di pinza S

11. Manipolazione con Robot EROWA munito di pinza Combi

12. Manipolazione con Robot EROWA munito di pinza C

13. Manipolazione con Robot EROWA munito di pinza 72

14. Manipolazione con Robot EROWA munito di pinza 115

15. Manipolazione con Robot EROWA munito di pinza 148

16. Manipolazione con pinza EROWA RN PC 210

17. Manipolazione con pinca EROWA RCS

18. Manipolazione con pinca EROWA WGS-500

Per lavorazione con asportazione di trucioli

Per elettroerosione a tuffo

Per elettroerosione a filo

Mandrini di serraggio

Dati tecnici UPC 2.0 ITS Chuck 100 P PowerChuck P

Precisione di ripetizione < 0,002 mm < 0,002 mm < 0,002 mm

Indexaggio pallet 4 x 90° 4 x 90° 4 x 90°

Forza di serraggio / Serraggio 50 000 N 6 000 N 10 000 N meccanico-elastico meccanico-elastico meccanico-elastico

Forza di serraggio con riserraggio 80 000 N

Pressione di apertura min. 6 bar (pneumatica) min. 6 bar (pneumatica) min. 6 bar (pneumatica)

Pressione di riserraggio 3 bar (pneumatica)

ER‑139500

Esecuzione

Mandrino UPC 2.0 320 x 300

Mandrino di serraggio UPC 2.0, dimensioni 320 x 300 mm. Completo di flangia adattatrice con collegamento a rombo (montata) e flangia adattatrice TK ø 57 mm (fornita separatamente).

Raccordi 4 raccordi (di tipo pneumatico) laterali e inferiori tramite flangia adattatrice per: apertura, pulizia / controllo presenza, riserraggio, pulizia degli elementi di centraggio UPC.

Opzionale Flangia adattatrice personalizzata su richiesta.

Applicazione Su fresatrici, rettificatrici, alesatrici, macchine per elettroerosione a tuffo e macchine di misura. Per il fissaggio di pallet UPC.

Montaggio Configurazione fori di fissaggio per reticolo 50 mm / M12, per tavola a stella e tavola con distanza scanalature a T 63, 80 e 100 mm.

ER‑139501

Mandrino UPC 2.0 320 x 300 con air dock

Esecuzione Mandrino di serraggio UPC 2.0 con due raccordi AirDock, dimensioni 320 x 300 mm. Completo di flangia adattatrice TK ø 57 mm (montata) e flangia adattatrice con collegamento a rombo (fornita separatamente).

Raccordi 6 raccordi (di tipo pneumatico) laterali e inferiori tramite flangia adattratrice per: apertura, pulizia / controllo presenza, riserraggio, pulizia degli elementi di centraggio UPC, nonché apertura, pulizia /controllo presenza del mandrino adattatore (passaggio aria compressa).

Opzionale Flangia adattatrice personalizzata su richiesta.

Applicazione Su fresatrici, rettificatrici, alesatrici, macchine per elettroerosione a tuffo e macchine di misura. Per il fissaggio di pallet UPC e pallet adattatori.

Montaggio Configurazione fori di fissaggio per reticolo 50 mm / M12, per tavola a stella e tavola con distanza scanalature a T 63, 80 e 100 mm.

ER‑139504 Mandrino UPC 2.0 280 x 280

Esecuzione Mandrino di serraggio UPC 2.0, dimensioni 280 x 280 mm. Con schema di collegamento fisso sul lato inferiore.

Raccordi 4 raccordi (di tipo pneumatico) laterali e inferiori su TK ø 57 mm per: apertura, pulizia / controllo presenza, riserraggio, pulizia degli elementi di centraggio UPC.

Applicazione Su fresatrici, rettificatrici, alesatrici, macchine per elettroerosione a tuffo e macchine di misura. Per il fissaggio di pallet UPC.

Montaggio Configurazione fori di fissaggio per reticolo 25 mm / M12, per tavola a stella e tavola con distanza scanalature a T 50 mm.

ER‑139505 Mandrino UPC 2.0 280 x 280 con mandrino ITS 100 P

Esecuzione Mandrino di serraggio UPC 2.0 con mandrino ITS 100 P integrato, dimensioni 280 x 280 mm. Con schema di collegamento fisso sul lato inferiore.

Raccordi 6 raccordi (di tipo pneumatico) laterali e inferiori su TK ø 57 mm per: apertura, pulizia / controllo presenza, riserraggio, pulizia degli elementi di centraggio UPC, nonché apertura, pulizia / controllo presenza del mandrino ITS 100 P.

Applicazione Su fresatrici, rettificatrici, alesatrici, macchine per elettroerosione a tuffo e macchine di misura. Per il fissaggio di pallet UPC, pallet ø 115, ø 148, portaelettrodi ecc.

Montaggio Configurazione fori di fissaggio per reticolo 25 mm / M12, per tavola a stella e tavola con distanza scanalature a T 50 mm.

EROWA UPC

Pallet

ER‑016917 UPC pallet Alu 320 x 320 x 40 superficie di montaggio rettificato

Esecuzione Alluminio; segmenti di centraggio e attacchi montati. Appoggio Z in materiale duro.

Applicazione Per il fissaggio di pezzi e dime.

Alloggiamento Esecuzione dei fori in base alle specifiche esigenze.

ER‑107472 UPC pallet Alu 320 x 320 x 40 superficie di montaggio fresata

Esecuzione Alluminio; segmenti di centraggio e attacchi montati. Appoggio Z in materiale duro.

Applicazione Per il fissaggio di pezzi e dime.

Alloggiamento Esecuzione dei fori in base alle specifiche esigenze.

ER‑104310 Pallet UPC Alu 320 x 320 x 40 WGS‑500 40 mm

Esecuzione Alluminio, segmenti di centraggio e attacchi montati. Appoggio Z in materiale duro. Con schema fori per GripperLink WGS-500 40 mm.

Applicazione Per il fissaggio di pezzi e dime.

Alloggiamento Esecuzione dei fori in base alle specifiche esigenze.

ER‑018570 Pallet UPC Alu R50 320 x 320 x 40 superficie rettificato / anodizzato

ER‑016003 Pallet UPC Alu R50 320 x 320 x 40 superficie di montaggio rettificato

Esecuzione Alluminio, con fori distanziati di 50 mm, foro ø 12F7, passo M12. Segmenti di centraggio e attacchi montati. Appoggio Z in materiale duro.

Applicazione Base per dime e pezzi.

ER‑107510 UPC pallet Alu R50 320 x 320 x 40 superficie di montaggio fresare

Esecuzione Alluminio, segmenti di centraggio e attacchi montati. Appoggio Z in materiale duro. Maniglie integrate. Fori distanziati di 50 mm per dadi ad innesto M10 (optional). Superficie di montaggio fresata.

Applicazione Per il fissaggio di pezzi e dispositivi.

Optional ER-032503 Dadi ad innesto M10 (set da 12 pezzi).

ER‑137239 Pallet magnetico UPC Neomicro

320 x 320 x 58 mm

Esecuzione Pallet UPC con piastra magnetica montata, 320 x 320 x 58. Serraggio e disserraggio manuale con chiave in dotazione.

Applicazione Serraggio dei pezzi per rettifica in piano e di profili, elettroerosione a tuffo e fresatura ad alta frequenza.

ER‑099318 Base UPC mono CleverClamp

Esecuzione Pallet in alluminio UPC completo di CleverClamp guida 320; segmenti di centraggio e attacchi montati. Appoggio Z in materiale duro.

Applicazione Per la massima accessibilità nelle lavorazioni a 5 assi con serraggi singoli e multipli.

ER‑099317 Base UPC duo CleverClamp

Esecuzione Pallet in alluminio UPC completo di due CleverClamp guide 320; segmenti di centraggio e attacchi montati. Appoggio Z in materiale duro.

Applicazione Ideale per serraggi multipli e per il serraggio di pezzi di grandi dimensioni.

ER‑048377 Pallet di allineamento UPC

320 x 320 x 40 mm

Esecuzione Pallet UPC con righello rettificato e quattro superfici di misura Z.

Applicazione Regolazione della posizione angolare e determinazione del centro e dei valori Z dei mandrini di serraggio UPC.

Adapter pallets PowerChuck P

ER‑136055 Pallet adattatore UPC PowerChuck P manuale

Esecuzione Pallet adattatore UPC con PowerChuck P montato.

Raccordi Sui lati del pallet.

Applicazione Per il cambio manuale del pallet adattatore sul mandrino di serraggio UPC.

ER‑115304 Pallet adattatore UPC PowerChuck P automatico

Esecuzione Pallet adattatore UPC con PowerChuck P montato.

Raccordi Sul lato inferiore del pallet, adatti per tutti i mandrini di serraggio UPC con collegamento ad aria compressa.

Applicazione Per il cambio automatico del pallet adattatore sul mandrino di serraggio UPC tramite un dispositivo di handling.

Adapter pallets VPC

ER‑166736 Gamma di adattatori UPC VPC 52 autom. con valvola di commutazione

Esecuzione Pallet adattatore UPC montato con VPC 52. Con valvola di commutazione integrata.

Raccordi Sul lato inferiore dei pallet, adatto a tutti i mandrini UPC con trasferimenti d‘aria.

Applicazione Per il cambio automatico del pallet adattatore al mandrino UPC con un dispositivo di movimentazione.

ER‑173410 Gamma di adattatori UPC VPC 96 autom. con valvola di commutazione

Esecuzione Pallet adattatore UPC con VPC 96 montato. Con valvola di commutazione integrata.

Raccordi Sul lato inferiore dei pallet, adatto a tutti i mandrini UPC con trasferimento d‘aria.

Applicazione Per il cambio automatico del pallet adattatore al mandrino UPC con un dispositivo di movimentazione.

Pallet CleverClamp System

ER‑157410 Quadro di comando 1 mandrino

Esecuzione Quadro di comando manuale per un singolo mandrino. Per il controllo delle funzioni di apertura / riserraggio / pulizia. Impostazioni di pressione regolabili. Set di tubi flessibili incluso.

Raccordi 1 ingresso (P IN) e 3 uscite (P2 apertura / P3 pulizia / P4 riserraggio).

Applicazione Azionamento dei mandrini di serraggio del tipo: ITS, ITS Compact CombiChuck, PowerChuck P, VPC, UPC o PM Tooling.

ER‑039466 Valvola supplementare doppia

Esecuzione Da applicare all’unità di comando manuale ER-008988 e ER-073872, con set di flessibili.

Applicazione Per l’azionamento di due mandrini di serraggio separati tramite un unico comando.

ER‑158218 Valvola per pistola UPC 2.0

Esecuzione Valvola per l‘azionamento manuale del mandrino UPC 2.0 mediante pistola ad aria compressa.

Applicazione Montaggio sul mandrino UPC 2.0.

ER‑024932 Segmenti di centraggio UPC e attacchi per montaggio di sopra

Esecuzione Quattro segmenti e quattro attacchi per UPC, completi di viti.

Applicazione Per la realizzazione di pallet UPC speciali.

Montaggio Con viti dall’alto attraverso il pallet.

Nota Facile montaggio sul mandrino di serraggio UPC.

ER‑024562 Segmenti di centraggio e attacchi UPC per il montaggio dal basso

Esecuzione Quattro segmenti e quattro attacchi per UPC, completi di viti.

Applicazione Per la realizzazione di pallet UPC speciali.

Montaggio Con viti dal basso nel pallet.

Nota Facile montaggio sulla stazione di preregolazione PreSet Basic UPC.

ER‑012444 Copertura per UPC

Esecuzione Alluminio.

Applicazione Copertura per UPC.

ER‑094178 Set di coperture per UPC / ITS

Esecuzione Alluminio, con inserti per pallet ø 72, ø 115, ø 148 e portaelettrodi 50 C per UPC ER-016092/ER-070649.

ER‑018247 Copertura pallet UPC ø 148

Esecuzione Alluminio. Copertura per UPC ER-070649/ER-139505

Applicazione Per proteggere il sistema UPC nell’impiego di pallet ø 148 mm con mandrino di serraggio centrale ITS.

ER‑036347 GripperLink RCS 38 mm

Esecuzione Innesto con set di viti per il montaggio su pallet UPC.

Applicazione Per pallet UPC su dispositivi di handling EROWA dotati di sistema di accoppiamento «RCS».

ER‑094828 GripperLink WGS‑500 40 mm senza passaggio aria

Esecuzione Kit di accoppiamento, set di vitli incluso, per montaggio su pallet MTS o UPC.

Applicazione Per pallet su dispositivi di movimentazione EROWA dotati del sistema di prinze intercambiabili WGS-500.

ER‑023121 Kit di riparazione per UPC O‑ring, molle, sfere per ITS 070649

Esecuzione Tutte le parti soggette ad usura dei mandrini di serraggio UPC ER-016092, ER-016093, ER-070649 e ER-074524.

Applicazione Smontare il mandrino UPC seguendo le istruzioni d’uso e sostituire le parti interessate.

Nota Con ogni mandrino di serraggio UPC viene fornito un manuale d’uso che si raccomanda di conservare.

ER‑023120 Kit di riparazione per UPC P O‑ring, molle, sfere

Esecuzione Tutte le parti soggette ad usura del mandrino di serraggio UPC P ER-016841, ER-078728 e ER-028784.

Applicazione Smontare il mandrino UPC P seguendo le istruzioni d’uso e sostituire le parti interessate.

Nota Con ogni mandrino di serraggio UPC P viene fornito un manuale d’uso che si raccomanda di conservare.

Esecuzione Tutte le parti soggette ad usura (O-ring, molle, sfere) dei mandrini di serraggio UPC 2.0 ER-139500, ER-139501, ER-139504.

Applicazione Smontare il mandrino UPC 2.0 seguendo le istruzioni d’uso, sostituire le parti usurate e riassemblare.

Esecuzione Tutte le parti soggette ad usura (O-ring, molle, sfere) dei mandrini di serraggio UPC 2.0 con ITS, ER-139505.

Applicazione Smontare i mandrini UPC 2.0 e ITS seguendo le istruzioni d’uso, sostituire le parti usurate e riassemblare.

ER‑139039 Kit di riparazione per UPC 2.0

ER‑139049 Kit di riparazione per UPC 2.0 + ITS

EROWA CleverClamp System

Il sistema flessibile per il serraggio dei pezzi per la truciolatura

EROWA CleverClamp è il sistema versatile e di semplice impiego integrato per il serraggio dei pezzi.

Le guide di base CleverClamp si montano direttamente: sulla tavola macchina, su una torre di serraggio, un pallet etc.. grazie all’interfaccia standardizzata; inoltre si possono impiegare in modo integrato nel sistema di pallettizzazione EROWA ITS, UPC o MTS.

Campi d‘impiego

Handling

Manuale / Dispositivo di carico / Robot

Funzionamento

Elementi di serraggio a ritenuta

Campo di serraggio 0 - 4,1 mm

Elementi di serraggio lineari

0 - 5 mm

Forza di serraggio fino a 28 kN fino a 16 kN

01 | Precisione

Acciaio temprato e rettificato, denti di posizionamento distanziati di 2 mm.

02 | Scala graduata

Per il posizionamento rapido degli elementi di serraggio.

03 | Automazione

Foro di fissaggio del giunto di accoppiamento per l’automazione.

04 | Elemento di battuta

05 | Elemento di serraggio

In versione lineare o con trazione verso il basso a seconda delle esigenze.

06 | Vite di fissaggio

Meccanismo a vite per il fissaggio rapido dei moduli.

07 | Supporto

In varie versioni e altezze.

08 | Ganascia

La superficie di battuta adatta a ogni tipo di serraggio.

09 | Attacchi

per il serraggio diretto nel sistema di serraggio EROWA MTS.

10 | Attaco per presa robot (opzionale)

Per aumentare le ore di produzione grazie al caricamento automatico.

Dati tecnici - Elementi di serraggio

Guida 398 H80

Il sistema EROWA CleverClamp in azione

Una combinazione perfetta

Il sistema CleverClamp è in grado di serrare qualsiasi pezzo e si adatta ad ogni situazione operativa. I relativi elementi di serraggio e di battuta si collocano rapidamente grazie ai precisi denti di posizionamento. Le guide di base offrono in uno spazio ridottissimo tutta la superficie necessaria per il fissaggio flessibile di pezzi dalle forme e dimensioni più disparate.

I FATTI

• Serraggio singolo e multiplo

• Elevata forza di serraggio

• Superfici di serraggio in diverse versioni.

• Espandibile in modo modulare

• Precisa griglia di posizionamento da 2 mm

• Vasto assortimento

• Guide di serraggio direttamente automatizzabili

La vasta scelta di elementi di serraggio e ganasce consente il serraggio di qualsiasi pezzo.

CleverClamp montato sulla torretta in ghisa minerale di EROWA, consente di serrare diversi pezzi e sfruttare il campo di lavoro della macchina in modo ottimale.

Le superfici di serraggio con ganasce CleverClamp e contorno grip, sono disponibili in diverse versioni con caratteristiche delle superfici di serraggio diversificate sulla base alle esigenze.

Il profilo in rilievo risulta geniale: i pezzi vengono serrati geometricamente o dinamicamente a un’altezza minima di 3 mm con una forza di arresto fino a 1,6 tonnellate.

Consente di serrare facilmente pezzi differenti su un pallet e aumentare il tempo ciclo della macchina grazie alla chiusura multipla e all’automatizzazione.

La Predisposizione e attrezzaggio avviene in poche operazioni. Posizionare e fissare gli elementi di arresto e di serraggio in base alle dimensioni del pezzo. Quindi serrare il pezzo.

La guida CleverClamp può essere utilizzata direttamente in modo automatizzato e senza problemi nel sistema di serraggio EROWA MTS.

CleverClamp System

EROWA CleverClamp System I componenti

ER-099246

ER-099243

ER-099079 ER-099092

ER-099098 ER-099099

ER-099285 ER-099286

•ER-099126

•ER-099123

•ER-099277

•ER-099282

•ER-099121

•ER-099119

•ER-099275

•ER-099276

ER-038622

ER-035294

ER-099323 / dima MTS 200 mm

ER-099320 / dima MTS 250 mm

ER-099321 / dima MTS 200 mm

ER-099319 / dima MTS 250 mm

ER-099315

ER-100266

ER-099390 / automatizzabile

/ automatizzabile

Base MTS doppia dima 200 mm / 250 mm

Base MTS quadrupla dima 200 mm / 250 mm

ER-099389 / manuale

Guida 398

Guida 398

ER-099387 / manuale

Guida 320

ER-099388

Da EROWA trovate la gamma di prodotti completa, tutto è compatibile!

ER-099166••

Diversi accessori

supporti

supporti largo

ER-099272 ••

Il simbolo colorato definisce le caratteristiche della superficie.

Liscia

Profilo grip

Profilo di incisione

Guida 320

Guida 218

Um Ihnen die schnelle Orientierung über die Anwendungsbereiche der EROWA Produkte zu erleichtern, verwenden wir in allen Unterlagen die folgenden Zeichen:

1. Comando manuale

2. Sbloccaggio tramite pistola ad aria compressa

3. Sbloccaggio tramite valvola a leva

4. Sbloccaggio tramite unità di comando manuale

5. Sbloccaggio tramite unità di comando elettro pneumatica

6. E‘ previsto il lavaggio centrale

7. Adatto per l‘impiego ad immersione

8. Materiale inossidabile

9. Adatto per applicazioni automatizzate

10. Manipolazione con Robot EROWA munito di pinza S

11. Manipolazione con Robot EROWA munito di pinza Combi

12. Manipolazione con Robot EROWA munito di pinza C

13. Manipolazione con Robot EROWA munito di pinza 72

14. Manipolazione con Robot EROWA munito di pinza 115

15. Manipolazione con Robot EROWA munito di pinza 148

16. Manipolazione con pinza EROWA RN PC 210

17. Manipolazione con pinca EROWA RCS

18. Manipolazione con pinca EROWA WGS-500

EROWA CLEVERCLAMP SYSTEM

Guide CleverClamp System

Base MTS CleverClamp System

Base UPC CleverClamp System

Base ITS système CleverClamp

Elementi di serraggio a ritenuta CleverClamp System

Elementi di serraggio lineari CleverClamp System

Elementi di battuta CleverClamp System

Accessori supporti CleverClamp System

Accessori CleverClamp System

Lavorazione ad asportazione di truciolo

Elettroerosione a tuffo

Elettroerosione a filo

EROWA CleverClamp System Guide

ER‑099331 Guida 218 H35 CleverClamp

Esecuzione Acciaio temprato. Base di supporto, lunghezza 218 mm, altezza 35 mm, con denti di posizionamento 2 mm.

Applicazione Come base per il bloccaggio dei pezzi con vari elementi di serraggio e di battuta CleverClamp.

Montaggio Per il montaggio su pallet con reticolo di fori R50, pallet, cubi e tavole macchina. 4 x viti a testa cilindrica M10 x 35.

Accessori Elementi di serraggio e di battuta, ecc.

Nota Predisposta per il montaggio diretto su pallet P ø 148 Inox (ER-041912).

ER‑099314 Guida 320 H60

Esecuzione Acciaio temprato. Base di supporto H60 con denti di posizionamento 2 mm.

Applicazione Come base per il bloccaggio dei pezzi con vari elementi di serraggio e di battuta CleverClamp.

Montaggio Per il montaggio su piastre con reticolo di fori R50, pallet, cubi e tavole macchina.

Accessori Elementi di serraggio e di battuta, ecc.

Nota Utilizzabile con i relativi attacchi direttamente su MTS passo 200 mm (M) o MTS81 passo 120 mm (A/M).

ER‑099315 Guida 398 H60

Esecuzione Acciaio temprato. Base di supporto H60 con denti di posizionamento 2 mm.

Applicazione Come base per il bloccaggio dei pezzi con vari elementi di serraggio e di battuta CleverClamp.

Montaggio Per il montaggio su piastre con reticolo di fori R50, pallet, cubi e tavole macchina.

Accessori Elementi di serraggio e di battuta, ecc.

Nota Utilizzabile con i relativi attacchi direttamente su MTS passo 200 mm (M) o passo 250 mm (M).

CleverClamp

ER‑100266 Guida 398 H80 CleverClamp

Esecuzione Acciaio temprato. Base di supporto H80 con denti di posizionamento 2 mm.

Applicazione Come base per il bloccaggio dei pezzi con vari elementi di serraggio e di battuta CleverClamp.

Montaggio Per il montaggio su piastre con reticolo di fori R50, pallet, cubi e tavole macchina.

Accessori Elementi di serraggio e di battuta, ecc.

Nota Utilizzabile con i relativi attacchi direttamente su MTS passo 200 mm (A/M) o passo 250 mm (A/M).

ER‑099387 Guida 320 H60 manuale CleverClamp

Esecuzione Acciaio temprato. Base di supporto H60 con denti di posizionamento 2 mm. Con attacco MTS manuale.

Impiego Impiego manuale su piastre di base MTS81 passo 120 mm e piastre di base MTS passo 200 mm.

Applicazione Come base per il bloccaggio dei pezzi con vari elementi di serraggio e di battuta CleverClamp.

Accessori Elementi di serraggio e di battuta, ecc.

Nota Per l’impiego manuale.

ER‑099388 Guida 320 H60 automatica CleverClamp

Esecuzione Acciaio temprato. Base di supporto H60 con denti di posizionamento 2 mm. Con attacco MTS automatico e GripperLink.

Impiego Impiego automatizzato su piastre di base MTS81 con passo di 120 mm.

Applicazione Come base per il bloccaggio dei pezzi con vari elementi di serraggio e di battuta CleverClamp.

Accessori Elementi di serraggio e di battuta, ecc.

Nota Per l’impiego automatizzato.

EROWA CleverClamp System Guide

ER‑099389 Guida 398 H60 manuale CleverClamp

Esecuzione Acciaio temprato. Base di supporto H60 con denti di posizionamento 2 mm. Con attacco MTS manuale.

Impiego Impiego manuale su piastre di base MTS con passo di 200 / 250 mm.

Applicazione Come base per il bloccaggio dei pezzi con vari elementi di serraggio e di battuta CleverClamp.

Accessori Elementi di serraggio e di battuta, ecc.

Nota Per l’impiego manuale.

ER‑099390 Guida 398 H80 automatica CleverClamp

Esecuzione Acciaio temprato. Base di supporto H80 con denti di posizionamento 2 mm. Con attacco MTS automatico e GripperLink.

Impiego Impiego automatizzato su piastre di base MTS con passo di 200 / 250 mm.

Applicazione Come base per il bloccaggio dei pezzi con vari elementi di serraggio e di battuta CleverClamp.

Accessori Elementi di serraggio e di battuta, ecc.

Nota Per l’impiego automatizzato.

EROWA CleverClamp System

Base

MTS

ER‑130141 Pallet MTS 398 x 398 / 200

MTS pallet 398 x 398 / 200

CleverClamp mono

Esecuzione Pallet in alluminio, quadruplo, passo 200 mm. Con appoggi Z duri e 1 x guida CleverClamp 398. Senza attacchi.

Version Aluminum pallet, 4-fold, pitch 200mm. With hard Z supports and 1 x CleverClamp rail 398. Excluding chucking spigots.

Applicazione Accessibilità ottimale nelle lavorazioni a 5 assi con serraggi singoli e multipli.

Application Optimal accessibility for 5-axis machining with single and multiple part clamping.

Accessori Set di attacchi MTS ER-041461 (M) o ER-041464 (A).

Accessories MTS chucking spigot set ER-041461 (M) or ER-041464 (A).

ER‑130417 Pallet MTS 398 x 398 / 250

CleverClamp mono

Esecuzione Pallet in alluminio, quadruplo, passo 250 mm. Con appoggi Z duri e 1 x guida CleverClamp 398. Senza attacchi.

Applicazione Accessibilità ottimale nelle lavorazioni a 5 assi con serraggi singoli e multipli.

Accessori Set di attacchi MTS ER-041461 (M) o ER-041464 (A).

ER‑130140 Pallet MTS 398 x 398 / 200

CleverClamp duo

Esecuzione Pallet in alluminio, quadruplo, passo 200 mm. Con appoggi Z duri e 2 x guida CleverClamp 398. Senza attacchi.

Applicazione Accessibilità ottimale nelle lavorazioni a 5 assi con serraggi singoli e multipli.

Accessori Set di attacchi MTS ER-041461 (M) o ER-041464 (A).

ER‑130415 Pallet MTS 398 x 398 / 250

Esecuzione Pallet in alluminio, quadruplo, passo 250 mm. Con appoggi Z duri e 2 x guida CleverClamp 398. Senza attacchi.

Applicazione Accessibilità ottimale nelle lavorazioni a 5 assi con serraggi singoli e multipli.

Accessori Set di attacchi MTS ER-041461 (M) o ER-041464 (A).

CleverClamp duo

EROWA CleverClamp System

Base UPC

ER‑099318 Base UPC mono CleverClamp

Esecuzione Pallet in alluminio UPC completo di CleverClamp guida 320; segmenti di centraggio e attacchi montati. Appoggio Z in materiale duro.

Applicazione Per la massima accessibilità nelle lavorazioni a 5 assi con serraggi singoli e multipli.

ER‑099317 Base UPC duo CleverClamp

Esecuzione Pallet in alluminio UPC completo di due CleverClamp guide 320; segmenti di centraggio e attacchi montati. Appoggio Z in materiale duro.

Applicazione Ideale per serraggi multipli e per il serraggio di pezzi di grandi dimensioni.

EROWA CleverClamp System

BaseITS

ER‑099330 Pallet P ø 148 mono CleverClamp

Esecuzione Pallet P ø 148 abbinato alla guida CleverClamp 218 mm, con attacco F/M Production ER-010742.

Applicazione Impiego su EROWA PowerChuck P e ProductionChuck 210 Combi. Massima accessibilità nelle lavorazioni a 5 assi con serraggi singoli e multipli.

Nota Compatibile con i mandrini di serraggio EROWA MTS Single e MTS 2.0 Single (è necessario l’attacco MTS P, ER-040999).

Elementi di serraggio a ritenuta

ER‑099292 Elemento di staffaggio Multi Flat CleverClamp

Esecuzione Acciaio temprato, larghezza 48 mm, altezza 34 mm, superficie di serraggio e di battuta liscia.

Applicazione Elemento di staffaggio con trazione verso il basso per forze di serraggio elevate. Superficie liscia: ideale per la lavorazione su due lati e per il serraggio di pezzi con superfici lavorate.

Montaggio Su guida CleverClamp.

Nota Adatto per serraggi singoli o multipli.

Forza di serraggio Fino ad un massimo di 28 kN con una coppia di serraggio massima di 40 Nm.

Corsa di serraggio Fino a 4,1 mm.

ER‑099298 Elemento di staffaggio Multi Grip CleverClamp

Esecuzione Acciaio temprato, larghezza 48 mm, altezza 34 mm, superficie di serraggio e di battuta con profilo grip.

Applicazione Elemento di staffaggio con trazione verso il basso per forze di serraggio elevate. Superficie con profilo grip per la massima stabilità.

Montaggio Su guida CleverClamp.

Nota Adatto per serraggi singoli o multipli.

Forza di serraggio

Fino ad un massimo di 28 kN con una coppia di serraggio massima di 40 Nm.

Corsa di serraggio Fino a 4,1 mm.

ER‑099358 Doppio elemento di staffaggio Multi Grip CleverClamp

Esecuzione Acciaio temprato, larghezza 94 mm, altezza 44 mm, superficie di serragio con grip / superficie di battuta rigata.

Applicazione Elemento di battuta del sistema modulare CleverClamp. In combinazione con l’elemento di battuta (ER-099332).

Montaggio Su guida CleverClamp.

CleverClamp

EROWA CleverClamp System

Elementi di serraggio lineari

ER‑099285 Elemento lineare Multi Flat CleverClamp

Esecuzione Acciaio temprato, larghezza 48 mm, altezza 34 mm, superficie di serraggio e di battuta liscia.

Applicazione Per il bloccaggio lineare di pezzi con superfici lavorate.

Montaggio Su guida CleverClamp.

Nota Sistema modulare compatibile con tutte le ganasce lineari. Adatto per serraggi singoli e multipli.

Forza di serraggio

Corsa di serraggio

Fino ad un massimo di 16 kN con una coppia di serraggio massima di 40 Nm.

Fino a 5 mm.

ER‑099286 Elemento lineare Multi Grip CleverClamp

Esecuzione Acciaio temprato, larghezza 48 mm, altezza 34 mm, superficie di serraggio e di battuta con profilo grip.

Applicazione Bloccaggio lineare con profilo grip per la massima stabilità.

Montaggio Su guida CleverClamp.

Nota Sistema modulare compatibile con tutte le ganasce lineari.

Forza di serraggio

Corsa di serraggio

ER‑099282

Adatto per serraggi singoli e multipli.

Fino ad un massimo di 16 kN con una coppia di serraggio massima di 40 Nm.

Fino a 5 mm.

Esecuzione Acciaio temprato, larghezza 48 mm, altezza 34 mm, superficie di serraggio e di battuta con profilo di incisione.

Applicazione Ideale per il bloccaggio di pezzi grezzi ad un’altezza di serraggio minima di 3 mm. Tenuta sicura grazie alla tecnica di incisione diretta. Utilizzabile anche per lavorazioni su due lati.

Montaggio Su guida CleverClamp.

Nota Sistema modulare compatibile con tutte le ganasce lineari. Adatto per serraggi singoli e multipli.

Forza di serraggio

Corsa di serraggio

Fino ad un massimo di 16 kN con una coppia di serraggio massima di 40 Nm.

Fino a 5 mm.

Elemento lineare Multi Stamp CleverClamp

ER‑099277

Esecuzione Acciaio temprato, larghezza 94 mm, altezza 34 mm, superficie di serraggio e di battuta con profilo di incisione.

Applicazione Ideale per il bloccaggio di pezzi grezzi ad un’altezza di serraggio minima di 3 mm. Tenuta sicura grazie alla tecnica di incisione diretta. Utilizzabile anche per lavorazioni su due lati.

Montaggio Su guida CleverClamp.

Nota Sistema modulare compatibile con tutte le ganasce lineari. Adatto per serraggi singoli e multipli.

Forza di serraggio

Fino ad un massimo di 16 kN con una coppia di serraggio massima di 40 Nm.

Corsa di serraggio Fino a 5 mm.

Esecuzione Acciaio temprato, larghezza 48 mm, altezza 49 mm, superficie di serraggio con profilo di incisione.

Applicazione Massima accessibilità del mandrino macchina per lavorazioni a 5 assi. Ideale per il bloccaggio di pezzi grezzi ad un’altezza di serraggio minima di 3 mm. Tenuta sicura grazie alla tecnica di incisione diretta.

Montaggio Su guida CleverClamp.

Nota Sistema modulare compatibile con tutte le ganasce lineari. Adatto per serraggi singoli e multipli.

Forza di serraggio Fino ad un massimo di 16 kN con una coppia di serraggio massima di 40 Nm.

Corsa di serraggio Fino a 5 mm. ER‑099275 Elemento lineare 5X Stamp largo

Esecuzione Acciaio temprato, larghezza 94 mm, altezza 49 mm, superficie di serraggio con profilo di incisione.

Applicazione Massima accessibilità del mandrino macchina per lavorazioni a 5 assi. Ideale per il bloccaggio di pezzi grezzi ad’un altezza di serraggio minima di 3 mm. Tenuta sicura grazie alla tecnica di incisione diretta.

Montaggio Su guida CleverClamp.

Nota Sistema modulare compatibile con tutte le ganasce lineari. Adatto per serraggi singoli e multipli.

Forza di serraggio Fino ad un massimo di 16 kN con una coppia di serraggio massima di 40 Nm.

Corsa di serraggio Fino a 5 mm.

EROWA CleverClamp System

Elementi di battuta

ER‑099272 Elemento di battuta Flat/Grip CleverClamp

Esecuzione Acciaio temprato, larghezza 48 mm, altezza 34 mm, due superfici di battuta - una liscia, una con profilo grip.

Applicazione Elemento di battuta del sistema modulare CleverClamp. Battuta liscia per pezzi con superfici lavorate / battuta grip per una maggiore stabilità.

Montaggio Su guida CleverClamp.

ER‑099332 Elemento di battuta rigato CleverClamp

Esecuzione Acciaio temprato, larghezza 94 mm, altezza 44 mm, due superfici di battuta rigate.

Applicazione Elemento di battuta del sistema modulare CleverClamp. In combinazione con il doppio elemento di staffaggio (ER-099358).

Montaggio Su guida CleverClamp.

ER‑099269 Elemento di battuta Multi Stamp CleverClamp

Esecuzione Acciaio temprato, larghezza 48 mm, altezza 34 mm, con profilo di incisione.

Applicazione Elemento di battuta del sistema modulare CleverClamp. Battuta con profilo di incisione, da abbinare a elementi di serraggio per incisione, per il bloccaggio di pezzi grezzi ad’un altezza di serraggio minima di 3 mm.

Montaggio Su guida CleverClamp.

ER‑099267 Elemento di battuta Multi Stamp largo CleverClamp

Esecuzione Acciaio temprato, larghezza 94 mm, altezza 34 mm, con profilo di incisione.

Applicazione Elemento di battuta del sistema modulare CleverClamp. Battuta con profilo di incisione, da abbinare a elementi di serraggio per incisione, per il bloccaggio di pezzi grezzi ad’un altezza di serraggio minima di 3 mm.

Montaggio Su guida CleverClamp.

ER‑099263 Elemento di battuta 5X Stamp

CleverClamp

Esecuzione Acciaio temprato, larghezza 48 mm, altezza 49 mm, con profilo di incisione.

Applicazione Elemento di battuta del sistema modulare CleverClamp. Per una migliore accessibilità del mandrino macchina per lavorazioni a 5 assi. Con profilo di incisione, da abbinare a elementi di serraggio per incisione, per il bloccaggio di pezzi grezzi ad’un altezza di serraggio minima di 3 mm.

Montaggio Su guida CleverClamp.

ER‑099258 Elemento di battuta 5X Stamp largo CleverClamp

Esecuzione Acciaio temprato, larghezza 94 mm, altezza 49 mm, con profilo di incisione.

Applicazione Elemento di battuta del sistema modulare CleverClamp. Per una migliore accessibilità del mandrino macchina per lavorazioni a 5 assi. Con profilo di incisione, da abbinare a elementi di serraggio per incisione, per il bloccaggio di pezzi grezzi ad’un altezza di serraggio minima di 3 mm.

Montaggio Su guida CleverClamp.

EROWA CleverClamp System

Accessori supporti

ER‑099204 Supporto 20 CleverClamp

ER‑099206 Supporto 24 CleverClamp

ER‑099227 Supporto 29 CleverClamp

ER‑099228 Supporto 31 CleverClamp

ER‑099229 Supporto 34 CleverClamp

ER‑099230 Supporto 39 CleverClamp

ER‑099231 Supporto 44 CleverClamp

ER‑099232 Supporto 46 CleverClamp

Esecuzione Acciaio temprato, larghezza 47 mm, altezza 46 mm.

Applicazione Supporto rettificato per la regolazione dell’altezza di bloccaggio del pezzo tra gli elementi di serraggio e di battuta CleverClamp.

Nota I supporti di 34, 39, 44 e 46 mm di altezza sono utilizzabili solo in combinazione con gli elementi di serraggio e di battuta per 5 assi.

ER‑099233 Supporto 20 largo CleverClamp

ER‑099234 Supporto 24 largo CleverClamp

ER‑099235 Supporto 29 largo CleverClamp

ER‑099236 Supporto 31 largo CleverClamp

ER‑099237 Supporto 34 largo CleverClamp

ER‑099238 Supporto 39 largo CleverClamp

ER‑099239 Supporto 44 largo CleverClamp

ER‑099240 Supporto 46 largo CleverClamp

Esecuzione Acciaio temprato, larghezza 93 mm, altezza 46 mm.

Applicazione Supporto rettificato per la regolazione dell’altezza di bloccaggio del pezzo tra gli elementi di serraggio e di battuta CleverClamp.

Nota I supporti di 34, 39, 44 e 46 mm di altezza sono utilizzabili solo in combinazione con gli elementi di serraggio e di battuta per 5 assi.

EROWA CleverClamp System

Accessori

ER‑099243 Rialzo per guida H60 CleverClamp

Esecuzione Acciaio temprato, altezza 60 mm, larghezza 80 mm, lunghezza 130 mm.

Applicazione Rialzo CleverClamp per 5 assi - consente la massima accessibilità del mandrino macchina nelle lavorazioni a 5 assi.

Montaggio Su guida CleverClamp.

ER‑099246 Quick Chuck 100 P CleverClamp

Esecuzione Elemento di supporto CleverClamp con QuickChuck 100 P, manuale

Applicazione Adattatore tra pallet / supporti CleverClamp e EROWA ITS.

Montaggio Su guida CleverClamp.

ER‑099166 Ganascia di battuta Flat / Grip larga CleverClamp

Esecuzione Acciaio temprato, larghezza 94 mm, altezza 34 mm, un lato liscio, un lato grip.

Applicazione Consente di allargare la superficie di battuta per una maggiore tenuta nel bloccaggio di pezzi larghi.

Montaggio Con le apposite viti, frontalmente ai relativi elementi di serraggio o di battuta CleverClamp.

Nota Particolarmente adatta all’utilizzo in combinazione con le ganasce lineari di 94 mm di larghezza.

ER‑099195 Ganascia di battuta Stamp larga CleverClamp

Esecuzione Acciaio temprato, larghezza 94 mm, altezza 34 mm, con profilo di incisione.

Applicazione Consente di allargare la superficie di battuta per una maggiore tenuta nel bloccaggio di pezzi larghi ad un’altezza minima grazie alla preincisione.

Montaggio Posizionare la ganascia dietro il relativo elemento di serraggio o di battuta e fissarla con la vite laterale.

EROWA CleverClamp System

Accessori

ER‑099164 Ganascia di battuta larga, in acciaio tenero, CleverClamp

Esecuzione Acciaio dolce, larghezza 94 mm, altezza 34 mm.

Applicazione Ganascia di battuta in materiale dolce, ideale per la fresatura dei contorni del pezzo da bloccare.

Montaggio Con le apposite viti, frontalmente ai relativi elementi di serraggio o di battuta CleverClamp.

ER‑099079 Ganascia di staffaggio Flat CleverClamp

ER‑099092 Ganascia di staffaggio Grip CleverClamp

Esecuzione Acciaio temprato, superficie di battuta liscia o con profilo grip.

Applicazione ER-099079: Superficie di battuta liscia - ideale per il bloccaggio di pezzi con superfici lavorate. ER-099092: Superficie di battuta con profilo grip per una maggiore stabilità.

Montaggio Utilizzabile con tutti gli elementi di serraggio con effetto staffante CleverClamp.

ER‑099098 Ganascia lineare Flat CleverClamp

ER‑099099 Ganascia lineare Grip CleverClamp

Esecuzione Acciaio temprato, larghezza 48 mm, superficie di battuta liscia o con profilo grip.

Applicazione ER-099098: Superficie di battuta liscia - ideale per il bloccaggio di pezzi con superfici lavorate. ER-099099: Superficie di battuta con profilo grip per una maggiore stabilità.

Montaggio Utilizzabile con tutti gli elementi di serraggio lineari CleverClamp.

ER‑099123 Ganascia lineare in acciaio tenero CleverClamp

Esecuzione Acciaio dolce, larghezza 48 mm.

Applicazione Per la realizzazione di ganasce con profili a scelta del cliente.

Montaggio Utilizzabile con tutti gli elementi di serraggio lineari CleverClamp.

ER‑099126 Ganascia lineare in acciaio tenero, larga, CleverClamp

Esecuzione Acciaio dolce, larghezza 94 mm.

Applicazione Per la realizzazione di ganasce con profili a scelta del cliente.

Montaggio Utilizzabile con tutti gli elementi di serraggio lineari CleverClamp.

ER‑099334 Attacco MTS set 2 automatico CleverClamp

Esecuzione 1 attacco di centraggio / A, 1 attacco di compensazione / A.

Applicazione Per le guide CleverClamp „320 H60 automatico“ e „398 H80 automatico“ con sostituzione automatica nel sistema MTS.

Montaggio Dal basso sulle guide di base CleverClamp.

ER‑099437 Attacco MTS set 2 manuale CleverClamp

Esecuzione 1 attacco di centraggio, 1 attacco di compensazione / A.

Applicazione Per le guide CleverClamp „320 H60 manuale“ e „398 H60 manuale“ con sostituzione manuale nel sistema MTS.

Montaggio Dal basso sulle guide di base CleverClamp.

ER‑099201 Battuta per fresatura

Esecuzione Battuta regolabile in acciaio.

Applicazione Battuta laterale per elementi di serraggio o di battuta ClampSet e CleverClamp, nonché per la morsa per pezzi grezzi 148.

Montaggio Con le apposite viti, lateralmente ai relativi elementi di serraggio o di battuta.

ER‑082273 Battuta magnetica

Esecuzione Battuta magnetica flessibile in alluminio.

Applicazione Battuta laterale per il posizionamento dei pezzi nei dispositivi di serraggio.

Nota Rimuovere la battuta prima di iniziare la lavorazione.

CleverClamp

Sistema di pallettizzazione con gestione centrale del materiale

Il ProductionChuck 210 unisce la comprovata precisione EROWA con una struttura compatta e un‘elevatissima forza di serraggio e stabilità. Il sistema di serraggio è stato ideato per carichi elevati nella lavorazione ad asportazione di truciolo. La geometria arrotondata consente un‘ottima accessibilità dell‘utensile al pezzo da lavorare.

Campi d‘impiego

Handling

Manuale / Dispositivo di carico / Robot

Funzionamento

01 | Montaggio

I pezzi, i dispositivi e le piastre vanno montati direttamente sul pallet PC 210.

02 | Centraggio

Il centraggio perimetrale consente la trasmissione di coppie torcenti molto elevate.

03 | Appoggi Z

Gli appoggi Z contrastano efficacemente il momento di ribaltamento. Vengono puliti automaticamente con aria compressa, mentre il corretto serraggio del pallet è controllato tramite la pressione dinamica.

04 | Sistema di chiusura

Il sistema di chiusura autobloccante a sfere produce una forza di serraggio di 20´000 N. Il bloccaggio del mandrino avviene senza pressione con un gruppo di molle.

05 | Gestione del materiale

Dimensioni pallet

ProductionChuck 210

ø 210 mm

Dimensioni mandrino H = 55 mm x ø 224 / H = 75 mm x ø 254 mm

Altezza sistema (mandrino e pallet) 80 mm / 100 mm

Dimensioni consigliate del pezzo fino a 400 x 400 x 400 mm

Precisione di ripetibilità < 0,002 mm

Indexaggio del pallet 4 x 90°

Forza di serraggio

20´000 N / 29´000 N

Forza di serraggio 9´000 N

(PowerChuck P centrale)

Serraggio meccanico-elastico

Apertura pneumatica min. 7,5 bar

Montaggio diretto del mandrino su:

- tavola macchina con cave a T 50, 63, 100 mm

- tavola circolare con cave a T 4 x 90°, 45°

Il materiale in barre fino a ø 81 mm si può inserire direttamente nel mandrino. Il foro di ø 81 mm consente inoltre il passaggio di tubazioni pneumatiche, idrauliche e a depressione per l‘azionamento dei dispositivi montati su pallet.

Dati tecnici ProductionChuck 210

EROWA ProductionChuck 210 in azione

Pallettizzazione di pezzi e attrezzi in tutta flessibilità

Il pallet ProductionChuck 210 è utilizzato come supporto per pezzi e dispositivi. Grazie al foro centrale previsto sul pallet è possibile anche l‘inserimento direttamente attraverso il mandrino PC 210 di materiale fino a 81 mm di diametro.

I FATTI

• Forza di serraggio fino a 29‘000 N

• Grande stabilità

• Struttura compatta

• Precisione di ripetibilità di < 0.002 mm

• Foro centrale ø 81 mm

• Automatizzabile

Il meccanismo di chiusura perimetrale assicura la stabilità dell‘unione tra mandrino di serraggio e pallet.

Il ProductionChuck 210 Combi è dotato di un mandrino di serraggio EROWA PowerChuck P integrato, che consente l‘impiego promiscuo e flessibile dei pallet ITS e ProductionChuck 210.

I mandrini di serraggio PC 210 sono solidi e compatti. L‘altezza di montaggio ridotta offre ampio spazio per i pezzi e la loro lavorazione.

Gli appoggi Z ben distanziati garantiscono stabilità e precisione anche in presenza di pezzi di grandi dimensioni.

Il sistema di pallettizzazione ProductionChuck 210 è automatizzabile. EROWA offre il dispositivo di handling adatto per ogni applicazione e ogni tecnologia.

Il sistema di pallettizzazione è particolarmente adatto anche all‘impiego su tornitrici e rettificatrici cilindriche.

Dispositivi di serraggio pallettizzati nel magazzino del robot. I pallet PC 210 costituiscono la base ideale per il fissaggio di pezzi, morse di centraggio o dispositivi di serraggio.

EROWA ProductionChuck 210

I componenti

Per facilitarvi l‘orientamento sui campi d‘impiego dei prodotti EROWA, abbiamo adottato per tutti i documenti la seguente simbologia:

1. Comando manuale

2. Sbloccaggio tramite pistola ad aria compressa

3. Sbloccaggio tramite valvola a leva

4. Sbloccaggio tramite unità di comando manuale

5. Sbloccaggio tramite unità di comando elettro pneumatica

6. E‘ previsto il lavaggio centrale

7. Adatto per l‘impiego ad immersione

8. Materiale inossidabile

9. Adatto per applicazioni automatizzate

10. Manipolazione con Robot EROWA munito di pinza S

11. Manipolazione con Robot EROWA munito di pinza Combi

12. Manipolazione con Robot EROWA munito di pinza C

13. Manipolazione con Robot EROWA munito di pinza 72

14. Manipolazione con Robot EROWA munito di pinza 115

15. Manipolazione con Robot EROWA munito di pinza 148

16. Manipolazione con pinza EROWA RN PC 210

17. Manipolazione con pinca EROWA RCS

18. Manipolazione con pinca EROWA WGS-500

Lavorazione ad asportazione di truciolo

Elettroerosione a tuffo

Elettroerosione a filo

Dati tecnici

EROWA ProductionChuck 210 Mandrini di serraggio

ProduktionChuck 210

Precisione di ripetizione < 0,002 mm

Indexaggio 4 x 90°

Forza di serraggio 20´000 N

Forza di serraggio

(PowerChuck P centrale) 9´000 N

Serraggio meccanico-elastico (senza pressione)

Pressione di apertura min. 7,5 bar (pneumatica)

Massimo numero di giri consentiti 4´500 min -1

ER‑030479 ProductionChuck 210

Esecuzione Mandrino di serraggio per carichi elevati nella lavorazione ad asportazione di truciolo. Foro passante ø 81 mm.

Raccordi Laterali o inferiori a doppia linea.

Azionamento Lateralmente con pistola ad aria. Con unità di comando tramite i due raccordi laterali o inferiori.

Applicazione Su fresatrici, torni e rettifiche.

Per il serraggio del pallet PC 210.

ER‑032964 ProductionChuck 210 senza piastra di base

Esecuzione Mandrino di serraggio per carichi elevati nella lavorazione ad asportazione di truciolo. Altezza ridotta. Foro passante ø 81 mm.

Applicazione Su fresatrici, torni e rettifiche. Per il serraggio del pallet PC 210.

Raccordi 2 raccordi aria: laterali o inferiori tramite la piastra di base realizzata secondo le specifiche esigenze del cliente.

Azionamento Con pistola ad aria o unità di comando.

Nota Piastra di base da realizzare secondo le specifiche esigenze del cliente.

Mandrini di serraggio

ER‑030478 ProductionChuck 210 Combi

Esecuzione Mandrino di serraggio per carichi elevati nella lavorazione ad asportazione di truciolo. PC 210 con PowerChuck P integrato.

Raccordi Laterali o inferiori a doppia linea.

Azionamento Lateralmente con pistola ad aria. Con unità di comando tramite i due raccordi laterali o inferiori.

Applicazione Su fresatrici, torni e rettifiche e macchine per elettroerosione a tuffo. Per il serraggio del pallet PC 210, dei pallet ø 148, ø 115, dei supporti ITS ø72 e 50 C.

ER‑032388 ProductionChuck 210 Combi senza piastra di base

Esecuzione Mandrino di serraggio per carichi elevati nella lavorazione ad asportazione di truciolo. PC 210 con PowerChuck P integrato.

Applicazione Su fresatrici, torni e rettifiche e macchine per elettroerosione a tuffo. Per il serraggio del pallet PC 210, dei pallet ø 148, ø 115, dei supporti ITS ø 72 e 50 C.

Raccordi 2 raccordi aria: laterali o inferiori tramite la piastra di base realizzata secondo le specifiche esigenze del cliente.

Azionamento Con pistola ad aria o unità di comando.

Nota Piastra di base da realizzare secondo le specifiche esigenze del cliente.

EROWA ProductionChuck 210

Pallet

ER‑046473 Anello di serraggio RN PC 210

Esecuzione Acciaio temprato.

Applicazione Anello di serraggio per pallet di centraggio PC 210 e PC 210 / ø 81.

Automatizzabile con pinza RN PC 210 (optional).

ER‑042865 Pallet di centraggio PC 210

Esecuzione Acciaio, senza anello di serraggio (optional ER-046473).

Alloggiamento Filettatura 8 x M10 e due fori ø 10.

Applicazione Per il fissaggio di pezzi, dime di serraggio e piastre PC.

ER‑042866 Pallet di centraggio PC 210 ø 81

Esecuzione Acciaio, senza anello di serraggio (optional ER-046473).

Alloggiamento Filettatura 8 x M10 e due fori ø 10.

Applicazione Per il fissaggio di pezzi, dime di serraggio e piastre PC.

ER‑046009 Pallet RN PC 210

Esecuzione Acciaio. Segmenti di centraggio integrati.

Alloggiamento Filettatura 8 x M10 e due fori ø 10.

Applicazione Per il fissaggio di pezzi, dime di serraggio e piastre PC 210. Automatizzabile con pinza RN PC 210 (optional).

ER‑046474 Pallet RN PC 210 ø 81

Esecuzione Acciaio. Segmenti di centraggio integrati. Foro passante ø 81 mm.

Alloggiamento Filettatura 8 x M10 e due fori ø 10.

Applicazione Per il fissaggio di pezzi, dime di serraggio e piastre PC 210. Automatizzabile con pinza RN PC 210 (optional).

ER‑115521 Palleta ø 148 P

Esecuzione Acciaio inossidabile. Centraggio integrato nel pallet. Con baricentro ottimizzato.

Applicazione Per il fissaggio di pezzi e dispositivi nella lavorazione ad asportazione di truciolo.

Montaggio elettrodo grezzo

Con viti M8 attraverso il pallet o con viti M10 attraverso l’elettrodo grezzo.

Nota Compatibile con EROWA ProductionChuck 210 Combi.

ER‑045541 Tirante per PC 210

Esecuzione Tipo fisso, manuale. 1 pezzo.

Applicazione Nei pallet PC 210 impiegati sul ProductionChuck 210 Combi.

ER‑116634 Paletta di allineamento RN PC 210

Esecuzione Pallet PC 210 con righello rettificato e quattro superfici di misura Z.

Applicazione Regolazione della posizione angolare e determinazione del centro e dei valori Z dei mandrini di serraggio PC 210.

Nota: Altri pallet e portaelettrodi per il ProductionChuck 210 Combi, vedi da pagina 212.

EROWA ProductionChuck 210

Dispositivi di comando

ER‑157413 Quadro di comando 1 mandrino con moltiplicatore di pressione

Esecuzione Quadro di comando manuale per un singolo mandrino. Moltiplicatore di pressione integrato con rapporto di carico max. 1:2. Per il controllo delle funzioni di apertura / riserraggio / pulizia. Impostazioni di pressione regolabili, visualizzazione tramite manometro. Set di tubi flessibili incluso.

Raccordi 1 ingresso (P IN) e 3 uscite (P2 apertura / P3 pulizia / P4 riserraggio).

Applicazione Azionamento dei mandrini di serraggio del tipo: ITS, ITS Compact CombiChuck, PowerChuck P, VPC, PC 210, UPC, MTS, MTS 81 o PM Tooling.

Esecuzione Valvola elettropneumatica. Uscite per mandrini di serraggio: apertura/pulizia/riserraggio. 24 volt, completa di accessori di montaggio e tubo flessibile di collegamento di 3 m.

Applicazione Azionamento e controllo dei mandrini di serraggio integrati nella macchina, per esempio, tramite la funzione M dell’impianto CNC.

ER‑001846 Pistola ad aria

Esecuzione In materiale plastico, dosaggio fine dell’aria, raccordo con filettatura interna 1/4”.

Applicazione Per l’azionamento dei mandrini di serraggio manuali.

Nota Non per il comando MTS+ e MTS81.

Opzione Riduttore di portata e pressione per pistola ad aria (ER-087668). Pressione di aria si riduce nel caso che la pistola no viene appoggiata contro la valvola.

ER‑157409 Moltiplicatore di pressione

Esecuzione Moltiplicatore di pressione con rapporto di carico max. 1:2. Impostazione della pressione regolabile, visualizzazione tramite manometro.

Raccordi 1 ingresso (P IN) e 2 uscite (P OUT High (moltiplicata) / P OUT Low (pressione di rete)). Tutti i raccordi sono dotati di attacchi rapidi per tubi flessibili di diametro interno 8 mm.

Applicazione Per garantire la pressione pneumatica necessaria in caso di pressione di rete insufficiente e di variazioni di pressione.

Nota Da integrare nel circuito pneumatico in prossimità dell’utenza.

ER-087668

ER‑070445 Unità di comando con controllo

Accessori

ER‑045983 Supporto anello di tenuta RN ø 148 PC 210

Esecuzione Acciaio rinforzato.

Applicazione Impedisce la penetrazione di sporco e trucioli nel ProductionChuck 210 durante l’impiego di pallet EROWA ø 148. Per la manipolazione automatica con pinza PC 210 RN (optional)

ER‑046456 Supporto anello di tenuta RN ø 115 PC 210

Esecuzione Acciaio rinforzato.

Applicazione Impedisce la penetrazione di sporco e trucioli nel ProductionChuck 210 durante l’impiego di pallet EROWA ø 115. Per la manipolazione automatica con pinza PC 210 RN (optional).

ER‑046460 Supporto anello di tenuta RN ø 72 PC 210

Esecuzione Acciaio rinforzato.

Applicazione Impedisce la penetrazione di sporco e trucioli nel ProductionChuck 210 Combi durante l’impiego di supporti EROWA ITS ø 72. Per la manipolazione automatica con pinza PC 210 RN (optional).

ER‑046458 Supporto anello di tenuta RN ø 85 PC 210

Esecuzione Acciaio rinforzato.

Applicazione Impedisce la penetrazione di sporco e trucioli nel ProductionChuck 210 Combi durante l’impiego di pallet EROWA ITS ø 85. Per la manipolazione automatica con pinza PC 210 RN (optional).

ER‑094093 Anello di tenuta ITS 50 C PC 210

Esecuzione Acciaio rinforzato.

Applicazione Impedisce la penetrazione di sporco e trucioli nel ProductionChuck 210 Combi durante l’impiego di pallet EROWA portaelettrodi C. Per la manipolazione automatica con pinza PC 210 RN (optional).

EROWA ProductionChuck 210 Accessori

ER‑046462 Copertura RN PC 210

Esecuzione Acciaio rinforzato.

Applicazione Impedisce la penetrazione di sporco e trucioli nel ProductionChuck 210 Combi. Per la manipolazione automatica con pinza PC 210 RN (optional).

ER‑138950 Paletta di allineamento ø 148 P

Esecuzione Pallet P ø 148 con righello rettificato e quattro superfici di misura Z. Completo di attacco F/M Production.

Applicazione Regolazione della posizione angolare e determinazione del centro e dei valori Z dei mandrini di serraggio ITS Chuck 100 P, PowerChuck P e PC 210 Combi.

ER‑045243 PC 210 Anello di tenuta

Esecuzione Supporto con anello raschiatore.

Applicazione Impiego sul ProductionChuck 210 Combi.

Per garantire la tenuta stagna delle sfere esterne nell‘impiego di portaelettrodi standard ITS 50 o di altri portapezzi senza il ferma-anello di tenuta PC 210.

ER‑033036 Anello di chiusura PC 210

Applicazione Anello di chiusura delle viti di fissaggio del PC 210: ER-030479, ER-030478 (raccomandato per l’impiego su torni).

ER‑035294 Chip EWISTM Rapid con supporto RCS con chip ø 3 x 13.5mm

Esecuzione Supporto con modulo dati incorporato. Chip EWISTM: read only.

Applicazione Utilizzabile per innesti RCS, supporti PalletSet W e supporti Basic WEDM.

ER‑094168 Chip EWISTM rapid con supporto SW14 Lunghezza 8mm

Esecuzione Supporto di montaggio con modulo dati incorporato. Chip EWISTM: read only.

Applicazione Utilizzabile per tutti gli elettrodi e i portapezzi EROWA opportunamente predisposti.

ER‑119717 Kit di riparazione ProductionChuck 210 per 030479 / 032964

Versione Tutti i pezzi soggetti ad usura per mandrini ProductionChuck 210 ER-030479 e ER-032964.

Applicazione Rimuovere il mandrino PC 210 seguendo le istruzioni fornite, sostituire le parti.

Indicazione Ogni mandrino viene fornito con un manuale d’uso. Si prega di conservarlo in un luogo sicuro.

ER‑126696 Kit di riparazione PC 210 Combi per 030478 / 032388

Esecuzione Tutte le parti soggette ad usura del ProductionChuck 210 Combi ER-030479 e ER-032964.

Applicazione Smontare il ProductionChuck 210 Combi seguendo le istruzioni fornite con il kit e sostituire le parti interessate. Nota Con ogni mandrino di serraggio viene fornito un manuale d’uso che si raccomanda di conservare.

EROWA PowerChuck P

L‘interfaccia flessibile

EROWA PowerChuck P costituisce l‘interfaccia flessibile e precisa tra la macchina e il pezzo. I mandrini di serraggio possono essere integrati in modo semplice e rapido sulle più svariate macchine utensili.

Campi d‘impiego

Handling

Manuale / Dispositivo di carico / Robot

Funzionamento

01 | Centraggio 3 in 1

Il mandrino PowerChuck P è dotato di tre diversi profili di centraggio. In questo modo i diversi portapezzi EROWA vengono serrati con la massima precisione di posizionamento e orientamento.

02 | Pulizia

Durante l‘operazione di serraggio le superfici di appoggio dei piedi di sostegno vengono pulite con aria compressa.

03 | Un concentrato di potenza

La chiusura autobloccante con sfere in ceramica a manutenzione ridotta produce una forza di serraggio di 10‘000 N, che non viene meno neppure in caso di un calo di pressione.

04 | Ermetico al 100%

Diversi anelli di tenuta impediscono la penetrazione di trucioli e refrigerante.

PowerChuck

Per dimensioni dei pallet

ITS 50, PM 85, ø 115 mm, ø 148 mm

Dimensioni del mandrino H = 33 mm x ø 156 mm, H = 51 mm x ø 156 mm

Altezza del sistema (mandrino e pallet) 73 mm / 91 mm

Dimensioni del pezzo consigliate fino a 160 x 160 x 250 mm

Precisione di ripetibilità < 0,002 mm

Indexaggio 4 x 90°

Forza di serraggio 10’000 N

Serraggio meccanico-elastico (senza pressione)

Pressione di apertura min. 6 bar (pneumatica)

Azionamento con unità di comando o pistola ad aria

PowerChuck P

Dati tecnici ‑ PowerChuck P

EROWA PowerChuck P in azione

Per fresatura, alesatura, rettifica o tornitura

I mandrini PowerChuck P sono flessibili e utilizzabili in modo continuo su tutte le macchine: fresatrici e alesatrici, rettificatrici per piani e profili, mandrini di macchine a dividere e torni. Oltre all‘impiego manuale, il sistema di serraggio è predisposto anche per l‘automazione.

I FATTI

• Elevata forza di serraggio

• Precisione di ripetibilità di < 0.002 mm

• Superfici di appoggio Z con pulizia ad aria

• Sfere in ceramica

• Enuta ermetica garantita

• Ricca gamma di accessori

• Automatizzabile

La struttura compatta e l‘altezza di montaggio ridotta del sistema di serraggio lasciano molto spazio per i pezzi e la loro lavorazione.

La piastra di base del mandrino PowerChuck P è dotata di una configurazione dei fori di fissaggio tale da offrire numerose opzioni di montaggio.

Semplice e funzionale - Il modello PowerChuck P con condotto per aria compressa consente l‘azionamento pneumatico del dispositivo di serraggio attraverso il pallet e il mandrino.

Le sfere in ceramica estremamente resistenti all‘usura, presenti nella chiusura, garantiscono una prestazione costante per una durata ancora maggiore e con una manutenzione ridotta.

Il sistema di pallettizzazione PowerChuck P è automatizzabile. EROWA offre il dispositivo di handling adatto per ogni applicazione e ogni tecnologia.

Gli anelli di tenuta proteggono i mandrini di serraggio e garantiscono il caricamento automatico in sicurezza.

I portapezzi vengono serrati nel mandrino in pochi secondi con una precisione di ripetibilità di 0.002 mm.

Il nuovo pallet ø 148 con baricentro di massa ottimizzato offre eccellenti caratteristiche di concentricità nelle applicazioni rotanti.

ER-115699

EROWA PowerChuck P

I componenti

ER-067650 ER-070695

ER-050195

ER-138950

ER-147223

ER-115657

ER-010742

ER-115660

ER-115388 ER-115712

ER-094168

ER-115308

ER-115379

ER-115287

ER-115523

ER-115721

Morsa per pezzi grezzi

Morsa di centraggio

ClampSet

CleverClamp

ER-113000

Per facilitarvi l‘orientamento sui campi d‘impiego dei prodotti EROWA, abbiamo adottato per tutti i documenti la seguente simbologia:

1. Comando manuale

2. Sbloccaggio tramite pistola ad aria compressa

3. Sbloccaggio tramite valvola a leva

4. Sbloccaggio tramite unità di comando manuale

5. Sbloccaggio tramite unità di comando elettro pneumatica

6. E‘ previsto il lavaggio centrale

7. Adatto per l‘impiego ad immersione

8. Materiale inossidabile

9. Adatto per applicazioni automatizzate

10. Manipolazione con Robot EROWA munito di pinza S

11. Manipolazione con Robot EROWA munito di pinza Combi

12. Manipolazione con Robot EROWA munito di pinza C

13. Manipolazione con Robot EROWA munito di pinza 72

14. Manipolazione con Robot EROWA munito di pinza 115

15. Manipolazione con Robot EROWA munito di pinza 148

16. Manipolazione con pinza EROWA RN PC 210

17. Manipolazione con pinca EROWA RCS

18. Manipolazione con pinca EROWA WGS-500

Lavorazione ad asportazione di

Elettroerosione a tuffo

Elettroerosione a filo

EROWA PowerChuck P

Mandrini di serraggio

Dati tecnici PowerChuck P

Precisione di ripetibilità < 0,002 mm

Indexaggio pallet 4 x 90°

Forza di serraggio 10´000 N

Serraggio meccanico-elastico (senza pressione)

Pressione di apertura min. 6 bar (pneumatica)

ER‑115800 PowerChuck P senza piastra di base

Esecuzione Modello extra piatto. Altezza 33 mm. Senza piastra di base.

Raccordi Posteriori attraverso l’interfaccia da realizzare secondo le istruzioni.

Azionamento Pneumatico.

ER‑115254 PowerChuck P ø 150

Esecuzione Modello extra piatto. Altezza 51 mm. Piastra di base ø 150 mm.

Raccordi Laterali o posteriori, a doppia linea.

Azionamento Lateralmente con pistola ad aria. Con unità di comando tramite i due raccordi laterali o posteriori.

ER‑136056 PowerChuck P senza piastra di base per montaggio tavola della macchina

Esecuzione Modello extra piatto. Altezza 33 mm. Senza piastra di base. Corpo del mandrino senza targhetta di marcatura laterale.

Raccordi Posteriori attraverso l’interfaccia da realizzare secondo le istruzioni.

Azionamento Pneumatico.

Applicazione Per il montaggio sulla tavola macchina quando è richiesta la tenuta ermetica sul diametro esterno del mandrino.

Esecuzione Modello extra piatto. Altezza 51 mm. Piastra di base ø 204 mm.

Raccordi Laterali o posteriori, a doppia linea.

Azionamento Lateralmente con pistola ad aria. Con unità di comando tramite i due raccordi laterali o posteriori.

Esecuzione Modello extra piatto. Altezza 51 mm. Piastra di base 158 x 228 mm.

Raccordi Laterali o posteriori, a doppia linea.

Azionamento Lateralmente con pistola ad aria. Con unità di comando tramite i due raccordi laterali o posteriori.

ER‑115287 PowerChuck P ø 204

ER‑115305 PowerChuck P 158 x 228

EROWA PowerChuck P Mandrini di serraggio

ER‑115290 PowerChuck P ø 150 con 2 passaggi d’aria

Esecuzione PowerChuck P con due condotte d’aria. Modello extra piatto. Altezza 51 mm. Piastra di base ø 150 mm. Raccordi Laterali o posteriori, a quattro linee.

Azionamento Lateralmente con pistola ad aria. Con unità di comando tramite i due raccordi laterali o posteriori.

Nota Le condotte vanno utilizzate esclusivamente per l’aria compressa.

Pallet

Esecuzione Acciaio inossidabile. Con piastra di centraggio 100 (stampata).

Applicazione Per il fissaggio di elettrodi, pezzi e dispositivi nella lavorazione ad asportazione di truciolo.

Montaggio elettrodo grezzo

Con viti M8 attraverso il pallet o con viti M10 attraverso l’elettrodo grezzo.

Esecuzione Acciaio inossidabile. Con piastra di centraggio G (rettificata).

Applicazione Per il fissaggio di elettrodi, pezzi e dispositivi nella lavorazione ad asportazione di truciolo.

Montaggio elettrodo grezzo

Con viti M8 attraverso il pallet o con viti M10 attraverso l’elettrodo grezzo.

Esecuzione Acciaio inossidabile. Senza schema di foratura per il fissaggio. Con piastra di centraggio G (rettificata). Con baricentro ottimizzato.

Applicazione Per il fissaggio di elettrodi, pezzi e dispositivi nella lavorazione ad asportazione di truciolo.

Montaggio elettrodo grezzo

A piacere.

Esecuzione Pallet in alluminio senza schema di foratura per il fissaggio. Con piastra di centraggio G (rettificata). Con baricentro ottimizzato.

Applicazione Per il fissaggio di pezzi e dispositivi nella lavorazione ad asportazione di truciolo.

Montaggio elettrodo grezzo

A piacere.

ER‑115657 Pallet ø 115 MS

ER‑115660 Pallet ø 115 G

ER‑115379 Pallet ø 148 G blank

ER‑133250 Pallet ø 148 G Blank ALU

EROWA PowerChuck P

Pallet

ER‑115308 Pallet ø 148 G

Esecuzione Acciaio inossidabile. Con piastra di centraggio G (rettificata). Con baricentro ottimizzato.

Applicazione Per il fissaggio di elettrodi, pezzi e dispositivi nella lavorazione ad asportazione di truciolo.

Montaggio elettrodo grezzo

Con viti M8 attraverso il pallet o con viti M10 attraverso l’elettrodo grezzo.

ER‑115388 Pallet ø 148 G R25

Esecuzione Pallet in acciaio con reticolo di fori 25, ø 10F7, passo M10. Con piastra di centraggio G (rettificata). Con baricentro ottimizzato.

Applicazione Per il fissaggio di pezzi ed elettrodi. Montaggio di dispositivi e ClampSet Base 220.

Montaggio elettrodo grezzo

Con viti M8 attraverso il pallet o con viti M10 attraverso l’elettrodo grezzo.

ER‑115712

Pallet ø 148 G R25 ALU

Esecuzione Pallet in alluminio con reticolo di fori 25, ø 10F7, passo M10. Piastra di centraggio G (rettificata). Con baricentro ottimizzato.

Applicazione Per il fissaggio di pezzi ed elettrodi. Montaggio di dispositivi e ClampSet Base 220.

Montaggio elettrodo grezzo

Con viti M8 attraverso il pallet o con viti M10 attraverso l’elettrodo grezzo.

ER‑115523 Pallet ø 148 P vuoto

Esecuzione Acciaio inossidabile. Senza schema di foratura per il fissaggio. Centraggio integrato nel pallet. Con baricentro ottimizzato.

Applicazione Per il fissaggio di pezzi e dispositivi nella lavorazione ad asportazione di truciolo.

Montaggio elettrodo grezzo A piacere.

Nota Compatibile con EROWA ProductionChuck 210 Combi.

ER‑115521 Palleta ø 148 P

Esecuzione Acciaio inossidabile. Centraggio integrato nel pallet. Con baricentro ottimizzato.

Applicazione Per il fissaggio di pezzi e dispositivi nella lavorazione ad asportazione di truciolo.

Montaggio elettrodo grezzo

Con viti M8 attraverso il pallet o con viti M10 attraverso l’elettrodo grezzo.

Nota Compatibile con EROWA ProductionChuck 210 Combi.

ER‑115628 Pallet ø 148 P con 2 passagio aria

Esecuzione Acciaio inossidabile. Con due condotte d’aria. Centraggio integrato nel pallet. Con baricentro ottimizzato.

Applicazione Impiego su EROWA PowerChuck P con due condotte d’aria. Per il fissaggio di sistemi di serraggio e dispositivi pneumatici.

Montaggio elettrodo grezzo

Con viti M8 attraverso il pallet o con viti M10 attraverso l’elettrodo grezzo.

ER‑115721 Paletta squadra ø 148 P con mandrino ITS 100 P

Esecuzione Acciaio inossidabile. Centraggio integrato nel pallet. Con due nippli (ER-087788) per passaggio aria compressa. Forza di serraggio ITS Chuck 100 P: 5.000 N

Raccordi Laterali e posteriori a doppia linea.

Azionamento Con unità di comando o con pistola ad aria compressa. Applicazione Adattamento mandrino con angolo a 90 gradi. Ideale in combinazione con PowerChuck P ø 150 con doppia linea per passaggio aria compressa (ER-115290).

Nota Per il fissaggio di portaelettrodi e pallet ø 115, ø 148, PM56, PM60 e PM85 Precise.

EROWA PowerChuck P

Pallet

ER‑090744 Piattaforma magnetica Neospark

250 x 150 x 46

Esecuzione Piastra di serraggio magnetica in acciaio, con due battute laterali. Forza di serraggio del magnete 100N/cm2. Predisposta con quattro fori M8 per il fissaggio sul pallet ø 148. Applicazione Serraggio magnetico dei pezzi per la rettifica in piano e di profili, l’elettroerosione a tuffo e la fresatura ad alta frequenza. Dimensioni minime raccomandate del pezzo: 4x4x2mm.

ER‑022250 Pallet di adattamento ITS 50 / ø 148

Esecuzione ITS sistema 100.

Applicazione Per il fissaggio di portaelettrodi ITS sistema 50. Montaggio con vite centrale M10. Per la manipolazione automatica.

ER‑050195 Piastra di centraggio 100 M8 1 pezzo

ER‑011599 Piastra di centraggio 100 M8 10 pezzi

Esecuzione Inossidabile, con 4 distanziatori M8 e 4 viti M5 cadauna. Applicazione Pezzi ed elettrodi.

Montaggio elettrodo

grezzo

Montaggio diretto sulla superficie piana del pezzo grezzo.

ER‑147223 Piastra di centraggio G, 1 pezzo con distanziatori 10,2 mm

ER‑153058 Piastra di centraggio G, 5 pezzi con distanziatori 10,2 mm

Esecuzione Piastra di centraggio G (rettificata), inossidabile. Con 8 distanziatori SW13 cadauna, altezza 10,2 mm.

Applicazione Per pezzi, dispositivi e dime nella lavorazione ad asportazione di truciolo.

Nota Può essere impiegata anche per la riparazione dei pallet ø 148 G di tipo nuovo, come per esempio ER-115308, ER-115379, ER-115388, ecc.

Montaggio elettrodo grezzo

Secondo le istruzioni di montaggio fornite.

ER‑068585 Mandrino a 3 griffe ø 125 mm su pallet ø 148 G

Esecuzione Mandrino a 3 griffe ø 125 mm, ad azionamento manuale. Campo di serraggio centrale 3-53 mm. Corpo in ghisa. Elevata precisione di concentricità secondo la norma DIN 6386. Montato su pallet ø 148 G. Completo di 3 griffe per interni temprate (gradini verso l’esterno), 3 griffe per esterni temprate (gradini verso l’interno), 1 chiave di serraggio.

Nota Numero di giri max. 4000 min-1.

Applicazione In combinazione con i mandrini di serraggio EROWA su torni, tavole circolari, apparecchi divisori, ecc.

Ricambi Griffe dolci monoblocco per mandrino a tre griffe, set da 3 pezzi, misura 125 mm.

ER‑068586 Mandrino a 4 griffe ø 125 mm su pallet ø 148 G

Esecuzione Mandrino a 4 griffe ø 125 mm, ad azionamento manuale. Campo di serraggio centrale 3-53 mm. Corpo in ghisa. Elevata precisione di concentricità secondo la norma DIN 6386. Montato su pallet ø 148 G. Completo di 4 griffe per interni temprate (gradini verso l’esterno), 4 griffe per esterni temprate (gradini verso l’interno), 1 chiave di serraggio.

Nota Numero di giri max. 4000 min-1.

Applicazione In combinazione con i mandrini di serraggio EROWA su torni, tavole circolari, apparecchi divisori, ecc.

Ricambi Griffe dolci monoblocco per mandrino a quattro griffe, set da 4 pezzi, misura 125 mm.

ER‑068697 Mandrino a 3 griffe Ø 140 mm su pallet ø 148 G

Esecuzione Mandrino a 3 griffe ø 140 mm, ad azionamento manuale. Campo di serraggio centrale 3-53 mm. Corpo in acciaio.

Elevata precisione di concentricità secondo la norma DIN 6386. Montato su pallet ø 148 G. Completo di 3 griffe per interni temprate (gradini verso l’esterno), 3 griffe per esterni temprate (gradini verso l’interno), 1 chiave di serraggio.

Nota Numero di giri massimo 5000 min-¹.

Applicazione In combinazione con i mandrini di serraggio EROWA su torni, tavole circolari, apparecchi divisori, ecc.

Ricambi Griffe dolci monoblocco per mandrino a tre griffe, set da 3 pezzi, misura 140 mm.

Strumenti di misurazione e controllo

ER‑115699 Pallet di allineamento ø 115 MS

Esecuzione Pallet ø 115 mm, lunghezza di allineamento 110 mm, foro centrale ø 12 mm.

Applicazione Regolazione della posizione angolare e determinazione del centro dei mandrini di serraggio ITS, PowerChuck P e PC 210 Combi.

Esecuzione Pallet P ø 148 con righello rettificato e quattro superfici di misura Z. Completo di attacco F/M Production.

Applicazione Regolazione della posizione angolare e determinazione del centro e dei valori Z dei mandrini di serraggio ITS Chuck 100 P, PowerChuck P e PC 210 Combi.

ER‑138950 Paletta di allineamento ø 148 P

Anelli di tenuta

ER‑115722 Supporto anello di tenuta PCP ø 148 manuale

Esecuzione Alluminio anodizzato.

Applicazione Impedisce la penetrazione di sporco e trucioli nel PowerChuck P durante l’impiego di pallet EROWA ø 148.

ER‑054219 Anello di tenuta PC P per pallet ø148 automatico

Esecuzione Acciaio inossidabile.

Applicazione Impedisce la penetrazione di sporco e trucioli nel PowerChuck P quando si impiegano pallet ITS ø 148.

ER‑016142 Ferma‑anello di tenuta PC P / ø115 manuale

Esecuzione Alluminio anodizzato.

Applicazione Impedisce la penetrazione di sporco e trucioli nel PowerChuck P durante l’impiego di pallet EROWA ITS ø 115.

ER‑055751 Anello di tenuta PC P per pallet ø115 automatico

Esecuzione Acciaio inossidabile.

Applicazione Impedisce la penetrazione di sporco e trucioli nel PowerChuck P quando si impiegano pallet ITS ø 115.

EROWA PowerChuck P Anelli di tenuta

ER‑038918 Anello di tenuta PC P / PM 85 manuale

Esecuzione Alluminio anodizzato.

Applicazione Impedisce la penetrazione di sporco e trucioli nel PowerChuck P durante l’impiego di pallet EROWA PM85.

ER‑055755 Anello di tenuta PC P / PM 85 automatico

Esecuzione Acciaio inossidabile.

Applicazione Impedisce la penetrazione di sporco e trucioli nel PowerChuck P quando si impiegano pallet PM85.

ER‑035365 Anello di tenuta PC P per supporto 72 manuale

Esecuzione Alluminio anodizzato.

Applicazione Impedisce la penetrazione di sporco e trucioli nel PowerChuck P durante l’impiego di supporti EROWA ø 72.

ER‑055761 Anello di tenuta PC P per supporto 72 automatico

Esecuzione Acciaio inossidabile.

Applicazione Impedisce la penetrazione di sporco e trucioli nel PowerChuck P quando si impiegano supporti 72.

ER‑092203 Anello di tenuta PC P per ITS 50 C manuale

Esecuzione Alluminio anodizzato.

Applicazione Impedisce la penetrazione di sporco e trucioli nel PowerChuck P durante l’impiego di supporti EROWA portaelettrodi C.

ER‑092201 Anello di tenuta PC P per ITS 50 C automatico

Esecuzione Acciaio inossidabile.

Applicazione Impedisce la penetrazione di sporco e trucioli nel PowerChuck P quando si impiegano supporti portaelettrodi C.

ER‑008972 Copertura per PowerChuck P

Esecuzione Alluminio. Senza piastra di centraggio e distanziatori.

Applicazione Protegge il PowerChuck P dai trucioli e dall’acqua di raffreddamento, quando non è in uso.

ER‑055763 Coperchio per PowerChuck P

Esecuzione Acciaio inossidabile.

Applicazione Impedisce la penetrazione di sporco e trucioli nel PowerChuck P. Per applicazioni di handling automatico.

EROWA PowerChuck P Dispositivi di comando

ER‑001846 Pistola ad aria

Esecuzione In materiale plastico, dosaggio fine dell’aria, raccordo con filettatura interna 1/4”.

Applicazione Per l’azionamento dei mandrini di serraggio manuali. Nota Non per il comando MTS+ e MTS81.

Opzione Riduttore di portata e pressione per pistola ad aria (ER-087668). Pressione di aria si riduce nel caso che la pistola no viene appoggiata contro la valvola.

ER‑157411 Quadro di comando doppio

Esecuzione Quadro di comando manuale per un massimo di due mandrini. Per il controllo delle funzioni di apertura / riserraggio / pulizia. Impostazioni di pressione regolabili. Set di tubi flessibili incluso.

Raccordi 1 ingresso (P IN) e 4 uscite (P2 apertura / P2.2 apertura / P3 pulizia / P4 riserraggio).

Applicazione Azionamento dei mandrini di serraggio del tipo: ITS, ITS Compact CombiChuck, PowerChuck P, VPC, UPC o PM Tooling.

ER‑070445 Unità di comando con controllo

Esecuzione Valvola elettropneumatica. Uscite per mandrini di serraggio: apertura/pulizia/riserraggio. 24 volt, completa di accessori di montaggio e tubo flessibile di collegamento di 3 m.

Applicazione Azionamento e controllo dei mandrini di serraggio integrati nella macchina, per esempio, tramite la funzione M dell’impianto CNC.

ER-087668

Accessori

ER‑094168 Chip EWISTM rapid con supporto SW14 Lunghezza 8mm

Esecuzione Supporto di montaggio con modulo dati incorporato. Chip EWISTM: read only.

Applicazione Utilizzabile per tutti gli elettrodi e i portapezzi EROWA opportunamente predisposti.

ER‑046221 Vite di riferimento ø 7.7, M10x30 10 pezzi

Esecuzione Set da 10 pezzi. Viti speciali.

Applicazione Nei pallet ø 148 mm: per il posizionamento nel PowerChuck P e nel magazzino robot.

ER‑115749 Kit di riparazione PowerChuck P

Esecuzione Tutte le parti soggette ad usura del PowerChuck P.

Applicazione Smontare il mandrino di serraggio seguendo le istruzioni fornite con il kit e sostituire le parti interessate.

ER‑115844 Kit di riparazione PowerChuck P senza anello di arresto

Esecuzione Tutte le parti soggette ad usura del PowerChuck P, compreso anello di arresto.

Applicazione Smontare il mandrino di serraggio seguendo le istruzioni fornite con il kit e sostituire le parti interessate.

Automazione diretta di morse autocentranti

Il sistema di serraggio Vise Power Clamp mantiene le promesse: un serraggio potente, preciso e sicuro con attrezzi e pezzi a dima di 52 e 96 mm.

Il fulcro è rappresentato da due dimensioni dei mandrini VPC con gli attacchi adatti. Le universali possibilità di impiego consentono la massima flessibilità nella produzione dei pezzi.

Campi d‘impiego

Handling

Manuale / Dispositivo di carico / Robot

Funzionamento

Mandrini di serraggio VPC

Precisione di ripetizione con attaco < 0,003 mm di serragio

Indexaggio 4 x 90°

Forza di serraggio son riseraggio 18‘000 N

Serraggio meccanico-elastico (senza pressione)

Apertura, aria compressa secca min. 6 bar

Numero di condotti d‘aria: min. 2 (apertura & riseraggio)

opzionale: + 1 (per pulizia/controllo di presenza)

01 | Precisione

Centraggio senza gioco mediante cono corto.

Precisione di ripetibilità: <0.003 mm

Posizionamento facile e preciso dei pallet.

02 | Ermetico al 100%

Diversi anelli di tenuta impediscono la penetrazione di trucioli e refrigerante.

03 | Un concentrato di potenza

La chiusura autobloccante con sfere in ceramica a manutenzione ridotta produce una forza di serraggio di 18‘000 N, che non viene meno neppure in caso di un calo di pressione.

Dati tecnici ‑ Mandrini di serraggio VPC

Integrazione e profitto

Tutti i dispositivi di serraggio, attrezzi e pezzi disponibili sul mercato con la dima da 52 e 96 mm vengono alloggiati in modo semplice e rapido nel sistema di serraggio EROWA VPC. In questo modo garantisce rapidità e alta flessibilità.

I FATTI

• Alloggiamento di tutti i dispositivi di serraggio dei pezzi condima di 52/96 mm

• Serraggio diretto di dispositivie pezzi

• Massimizzazione della flessibilità grazie all‘uso di pallet di adattamento

• Movimentazione manuale o automatizzata

• Serraggio sicuro per una automazione senza guasti

La collaudata e accurata tecnologia di serraggio funzionale dei mandrini VPC comprende una pulizia dell'impianto Z integrata, il monitoraggio dello stato e una guarnizione perimetrale.

Gli attacchi VPC sono in pregiato acciaio temprato e offrono una prolungata vita utile.

I piani funzionali rettificati assicurano un ottimale comportamento i ingresso nel mandrino VPC. Questo assicura un serraggio sicuro e un'automazione priva di guasti.

Con una forza di serraggio di 18 kN (riserrato), i dispositivi di serraggio o i pezzi vengono serrati nel mandrino VPC con forza e precisione. Il cambio dei portapezzi avviene in pochi secondi con una precisione di ripetibilità <0.003 mm.

Grazie all'adattamento di diverse dimensioni di sistema, la flessibilità viene notevolmente massimizzata. Con i pallet di adattamento il sistema di serraggio VPC può essere integrato in modo flessibile nel sistema EROWA UPC (immagine) e MTS.

Il sistema di serraggio VPC è composto da due dimensioni di sistema:

• VPC 52 mandrino e attacco per una dima di 52 mm.

• VPC 96 mandrino e attacco per una dima di 96 mm.

La preparazione di dispositivi di serraggio, attrezzi e pezzi è semplice: Avvitare e serrare gli attacchi VPC 52 o 96: fatto!

Il caricamento automatizzato aumenta sostanzialmente le ore di produzione sulla vostra macchina utensile. EROWA offre l'opzione di automazione adatta alle proprie esigenze. Saremo lieti di offrirvi la nostra consulenza per la vostra soluzione di automazione VPC personalizzata!

VPC 52

VPC 96

EROWA VPC I componenti

VPC 96

ER-150898

ER-150898

ER-150897

ER-150892

VPC 52

VPC 52

ER-150897

Per facilitarvi l‘orientamento sui campi d‘impiego dei prodotti EROWA, abbiamo adottato per tutti i documenti la seguente simbologia:

1. Comando manuale

2. Sbloccaggio tramite pistola ad aria compressa

3. Sbloccaggio tramite valvola a leva

4. Sbloccaggio tramite unità di comando manuale

5. Sbloccaggio tramite unità di comando elettro pneumatica

6. E‘ previsto il lavaggio centrale

7. Adatto per l‘impiego ad immersione

8. Materiale inossidabile

9. Adatto per applicazioni automatizzate

10. Manipolazione con Robot EROWA munito di pinza S

11. Manipolazione con Robot EROWA munito di pinza Combi

12. Manipolazione con Robot EROWA munito di pinza C

13. Manipolazione con Robot EROWA munito di pinza 72

14. Manipolazione con Robot EROWA munito di pinza 115

15. Manipolazione con Robot EROWA munito di pinza 148

16. Manipolazione con pinza EROWA RN PC 210

17. Manipolazione con pinca EROWA RCS

18. Manipolazione con pinca EROWA WGS-500

Lavorazione ad asportazione di truciolo

Elettroerosione a tuffo

Elettroerosione a filo

Dati tecnici

Mandrini di serraggio

Mandrini di serraggio VPC

Precisione di ripetizione con attaco < 0,003 mm di serragio

Indexaggio 4 x 90°

Forza di serraggio son riseraggio 18‘000 N

Serraggio meccanico-elastico (senza pressione)

Apertura, aria compressa secca min. 6 bar

Numero di condotti d‘aria: min. 2 (apertura & riseraggio) opzionale: + 1 (per pulizia/controllo di presenza)

ER‑150890 Mandrino VPC 52 senza piastra di base

Esecuzione Mandrino di serraggio automatizzabile con interasse 52 mm. Design compatto L 176 x L 134 x A 42 mm. Senza piastra di base.

Raccordi Laterali e dal basso: per l‘apertura, il riserraggio e la pulizia / il controllo presenza.

Applicazione Per il fissaggio di morse portapezzi, pallet, dispositivi predisposti con interasse di 52 mm e attacco VPC 52.

Montaggio Direttamente sulla tavola macchina, sulle piastre di base, sui pallet con staffe laterali o montaggio dal basso con sei viti M8 (il materiale di fissaggio non è incluso).

ER‑150892 Mandrino VPC 96 senza piastra di base

Esecuzione Mandrino di serraggio automatizzabile con interasse 96 mm. Design compatto L 176 x L 154 x A 42 mm. Senza piastra di base.

Raccordi Laterali e dal basso: per l‘apertura, il riserraggio e la pulizia / il controllo presenza.

Applicazione Per il fissaggio di morse portapezzi, pallet, dispositivi predisposti con interasse di 96 mm e attacco VPC 96.

Montaggio Direttamente sulla tavola macchina, sulle piastre di base, sui pallet con staffe laterali o montaggio dal basso con sei viti M8 (il materiale di fissaggio non è incluso).

ER‑155772 Mandrino VPC 52 con piastra di base 176 x 230 mm

Esecuzione Mandrino di serraggio automatizzabile con interasse 52 mm. Completo di piastra di base L 176 x L 230 x A 65 mm.

Raccordi Laterali e dal basso (optional): per l‘apertura, il riserraggio e la pulizia / il controllo presenza.

Applicazione Per il fissaggio di morse portapezzi, pallet, dispositivi predisposti con interasse 52 mm e attacco VPC 52.

Montaggio Schema fori di fissaggio per passo 50 mm / M12 e per tavole macchina con passo delle scanalature a T 50 / 63 / 80 / 100 mm (viti e tasselli scorrevoli a T non sono inclusi nella fornitura).

Optional Azionamento del mandrino di serraggio dal basso con apposita flangia adattatrice (su richiesta).

ER‑155774 Mandrino VPC 96 con piastra di base 176 x 230 mm

Esecuzione Mandrino di serraggio automatizzabile con interasse 96 mm. Completo di piastra di base 176 x 230 x 65 mm.

Raccordi Laterali e dal basso (optional): per l‘apertura, il riserraggio e la pulizia / il controllo presenza.

Applicazione Per il fissaggio di morse portapezzi, pallet, dispositivi predisposti con interasse 96 mm e attacco VPC 96.

Montaggio Schema fori di fissaggio per passo 50 mm / M12 e per tavole macchina con passo delle scanalature a T 50 / 63 / 80 / 100 mm (viti e tasselli scorrevoli a T non sono inclusi nella fornitura).

Optional Azionamento del mandrino di serraggio dal basso con apposita flangia adattatrice (su richiesta).

EROWA VPC

Attachi

ER‑150897 Attacco di serraggio VPC 52

4 pezzi

Esecuzione 4 attacchi di centraggio. Acciaio temprato, rettificato.

Applicazione In combinazione con il mandrino VPC 52. Per il montaggio su morse portapezzi, pallet, dispositivi predisposti con interasse di 52 mm.

Montaggio Con una chiave a forcella apertura 11 mm, 9 Nm.

ER‑150898 Attacco di serraggio VPC 96

4 pezzi

Esecuzione 4 attacchi di centraggio. Acciaio temprato, rettificato.

Applicazione In combinazione con il mandrino VPC 96. Per il montaggio su morse portapezzi, pallet, dispositivi predisposti con interasse di 96 mm.

Montaggio Con una chiave a forcella apertura 11 mm, 18 Nm.

EROWA VPC

Accessori

ER‑155470 Paletta di allineamento VPC 52

Esecuzione Pallet di allineamento VPC con piano di riscontro rettificato, quattro superfici di misurazione Z e foro centrale ø 12 mm.

Applicazione Allineamento della posizione angolare e rilevamento del centro e dei valori Z del mandrino VPC 52.

ER‑155480 Pallet di allineamento VPC 96

Esecuzione Pallet di allineamento VPC con piano di riscontro rettificato, quattro superfici di misurazione Z e foro centrale ø 12 mm.

Applicazione Allineamento della posizione angolare e rilevamento del centro e dei valori Z del mandrino VPC 96.

ER‑155475 Coperchio VPC 52

Esecuzione In alluminio anodizzato. Completo di 4 attacchi di serraggio.

Applicazione Manuale. Impedisce la penetrazione di sporco e trucioli nel mandrino VPC 52.

ER‑155485 Coperchio VPC 96

Esecuzione In alluminio anodizzato. Completo di 4 attacchi di serraggio.

Applicazione Manuale. Impedisce la penetrazione di sporco e trucioli nel mandrino VPC 96.

ER‑155220 Piastra di base 176 x 230 mm universale per mandrino VPC 52 & 96

Esecuzione Altezza 23 mm, acciaio non temprato. Completa di elementi di fissaggio per mandrino VPC.

Applicazione Come interfaccia tra il mandrino VPC 52 & 96 e la tavola macchina.

Montaggio Schema fori di fissaggio per passo 50 mm / M12 e per tavole macchina con passo delle scanalature a T 50 / 63 / 80 / 100 mm (viti e tasselli scorrevoli a T non sono inclusi nella fornitura).

Optional Azionamento del mandrino di serraggio dal basso con apposita flangia adattatrice (su richiesta).

ER‑155498 Guarnizione di ricambio per mandrino VPC 52

Esecuzione 1 guarnizione Kantseal, adatte per mandrino VPC 52.

Applicazione Rimuovere la guarnizione esistente, preparare la guarnizione di ricambio e incollarla in posizione secondo le istruzioni fornite.

ER‑155499 Kit di riparazione mandrino VPC 52

Esecuzione Tutte le parti soggette ad usura del mandrino VPC 52.

Applicazione Smontare il mandrino di serraggio seguendo le istruzioni fornite e sostituire le parti interessate.

ER‑167498 Guarnizione di ricmbio per mandrino VPC 96

Esecuzione 1 guarnizione Kantseal, adatte per mandrino VPC 96. Applicazione Rimuovere la guarnizione esistente, preparare la guarnizione di ricambio e incollarla in posizione secondo le istruzioni fornite.

ER‑167499 Kit di riparazione mandrino VPC 96

Esecuzione Tutte le parti soggette ad usura del mandrino VPC 96. Applicazione Smontare il mandrino di serraggio seguendo le istruzioni fornite e sostituire le parti interessate.

Qualità robusta e precisione

In caso di supporto di pezzi grezzi, un collegamento stabile tra l'accessorio di serraggio e il pezzo è un fattore determinante.

Con la morsa per pezzi grezzi EROWA viene esercitata una elevata forza di serraggio all‘altezza minima. La morsa colpisce la struttura estremamente compatta e robusta ma al contempo leggera.

Campi d‘impiego

Handling

Manuale / Dispositivo di carico / Robot

Funzionamento

01 | Ganasce

In diverse versioni, rapidamente intercambiabili.

02 | Filetti di fissaggio

Per il montaggio della battuta del pezzo.

03 Corpo base

Struttura compatta e robusta con scanalatura pinza integrata.

04 | Lamiera di protezione

Per i mandrini, esente da manutenzione ed ermetica.

05 | Cuneo / binario cuneo

Per il posizionamento delle ganasce (reticolo da 20 mm).

06 | Ganasce di serraggio per stampigliatura

Altezza di serraggio minima (3 mm).

La stampigliatura preliminare sulla relativa stazione non è necessaria.

07 | Mandrino

Accesso bilaterale per serraggio e sblocco.

Morsa per pezzi grezzi 148 P 80 / 72

Forza di serraggio con coppia di 90 Nm 35‘000 N

Forza di serraggio con coppia di 30 Nm 10‘000 N

Precisione di ripetizione

Capacità

Mandrino / slitta

0.02 mm 0.02 mm

0 - 165 mm 0 - 87.5 mm

esente da usura e manutenzione

Materiale anticorrosivo, temprato

Opzioni

Diverse ganasce

Attacco per ITS o MTS

Chiave dinamometrica

Morsa per pezzi grezzi

Dati tecnici - Morsa per pezzi grezzi

Morsa per pezzi grezzi

flessibile e universale

A seconda delle esigenze, le ganasce possono essere utilizzate singolarmente permettendo il serraggio di un'ampia gamma di pezzi di dimensioni diverse.

I FATTI

• Potente serraggio dei pezzi grezzi senza stampigliatura preliminare

• Forza di serraggio fino a 35 kN

• Ampio intervallo di serraggio 0 - 165 mm

• Precisione di ripetizione 0,02 mm

• Flessibile con barra intercambiabile

• Preparazione per l'automazione

La morsa per pezzi grezzi consente un serraggio potente e sicuro fino a 35 kN.

La morsa per pezzi grezzi si distingue per un'elevata precisione di centraggio e ripetizione. Il pezzo viene serrato centralmente mediante un mandrino di serraggio accessibile da entrambi i lati.

Grazie alla tecnica di stampigliatura, i pezzi vengono mantenuti in una posizione stabile e sicura a un'altezza di serraggio di soli 3 mm.

Le morse per pezzi grezzi sono automatizzabili: il pallet viene preparato per EWIS Chip ed è dotato di una scanalatura pinza che lo preleva.

Grazie all'interfaccia integrata la morsa per pezzi grezzi può essere serrata sul mandrino EROWA PowerChuck P, ProdutionChuck 210 Combi e su MTS Single Chuck.

Le ganasce sono intercambiabili e offrono una capacità flessibile fino a e 165 mm sono montabili in posizione ruotata di 180°.

Morsa per pezzi grezzi attrezzata nel magazzino del robot. La percentuale di ore produttive sulla macchina utensile viene notevolmente aumentata.

Morsa per pezzi grezzi

Morsa per pezzi grezzi I componenti

ER-114061 ER-134436

PowerChuck P

Esempio di fissaggio VPC 52

Per facilitarvi l‘orientamento sui campi d‘impiego dei prodotti EROWA, abbiamo adottato per tutti i documenti la seguente simbologia:

1. Comando manuale

2. Sbloccaggio tramite pistola ad aria compressa

3. Sbloccaggio tramite valvola a leva

4. Sbloccaggio tramite unità di comando manuale

5. Sbloccaggio tramite unità di comando elettro pneumatica

6. E‘ previsto il lavaggio centrale

7. Adatto per l‘impiego ad immersione

8. Materiale inossidabile

9. Adatto per applicazioni automatizzate

10. Manipolazione con Robot EROWA munito di pinza S

11. Manipolazione con Robot EROWA munito di pinza Combi

12. Manipolazione con Robot EROWA munito di pinza C

13. Manipolazione con Robot EROWA munito di pinza 72

14. Manipolazione con Robot EROWA munito di pinza 115

15. Manipolazione con Robot EROWA munito di pinza 148

16. Manipolazione con pinza EROWA RN PC 210

17. Manipolazione con pinca EROWA RCS

18. Manipolazione con pinca EROWA WGS-500

Morsa per pezzi grezzi

Morsa per pezzi grezzi

Lavorazione ad asportazione di truciolo

Elettroerosione a tuffo

Elettroerosione a filo

Morsa

Dati tecnici

Morsa per pezzi grezzi EROWA Morsa per pezzi grezzi

Morsa per pezzi grezzi 148 P Morsa per pezzi grezzi 80 i 72

Forza di serraggio con coppia di 90 Nm 35‘000 N

Forza di serraggio con coppia di 30 Nm 10‘000 N

Precisione di ripetibilità 0.02 mm

Intervallo di serraggio

0 - 165 mm

Mandrino / slitta esente da usura e manutenzione

Materiale anticorrosivo, temprato

ER‑144380 Morsa pezzi grezzi 72

Esecuzione Morsa per pezzi grezzi 72.

Applicazione Per il bloccaggio dei pezzi. Adatta all’impiego su ITS Chuck, PC 210 Combi, PowerChuck P.

Accessori Da ordinare separatamente: ganasce di stampiaggio 15 mm ER-144370, attacchi F/M Production ER-010742, battute laterali, chiave dinamometrica, ecc.

ER‑155580 Morsa pezzi grezzi 80

Esecuzione Morsa per pezzi grezzi 80 con opzioni di montaggio universali. Ganasce escluse.

Applicazione Per il bloccaggio dei pezzi. Può essere utilizzato sul mandrino VPC 52, essere montato sul pallet ø115 o ø148 tramite il cerchio di riferimento ø37 mm, oppure direttamente sulla tavola della macchina, ecc.

Accessori Ganasce di stampiaggio 15 mm ER-144370, raccordo di serraggio VPC 52 ER-150897, fermi laterali, chiave dinamometrica, ecc.

0.02 mm

0 - 87.5 mm

ER‑113000 Morsa pezzi grezzi 148 P

Esecuzione Morsa per pezzi grezzi 148 P.

Applicazione Per il bloccaggio dei pezzi. Adatta all’impiego su PC 210 Combi, PowerChuck P, MTS/MTS2.0 SingleChuck.

Accessori Da ordinare separatamente: ganasce di serraggio ER-114061 e ER-114062, attacchi F/M Production ER-010742 o attacchi MTS P ER-040999, battute laterali, chiave dinamometrica, ecc.

Morsa per pezzi grezzi EROWA

Ganasce

ER‑144370 Ganasce di stampaggio 15 mm

1 paio per morza 72 / 80

Esecuzione Acciaio da bonifica, temprato e rettificato, altezza di serraggio 15 mm.

Applicazione Per il serraggio di pezzi, senza superfici prelavorate, sulla morsa per pezzi grezzi 72 (ER-144380).

Montaggio Con viti a testa cilindrica ribassata con cava esagonale M5 x 12 (in dotazione).

Nota Fornite in coppia, complete di 4 viti a testa cilindrica con cava esagonale M5 x 12 (ER-000930).

ER‑114061 Ganasce di stampaggio 25 mm

1 paio per morza pezzi grezzi 148 P

Esecuzione Acciaio da bonifica, temprato e rettificato, altezza di serraggio 25 mm.

Applicazione Per il bloccaggio di pezzi, senza superfici prelavorate, sulla morsa per pezzi grezzi 148 P (ER-113000).

Montaggio Con viti a testa cilindrica con cava esagonale M8 x 16 (in dotazione).

Nota Fornite in coppia, complete di 4 viti a testa cilindrica con cava esagonale M8 x 16 (ER-000966).

ER‑114062 Ganasce di stampaggio 15 mm

1 paio per morza pezzi grezzi 148 P

Esecuzione Acciaio da bonifica, temprato e rettificato, altezza di serraggio 15 mm.

Applicazione Per il serraggio di pezzi, senza superfici prelavorate, sulla morsa per pezzi grezzi 148 P (ER-113000).

Montaggio Con viti a testa cilindrica ribassata con cava esagonale M8 x 16 (in dotazione).

Nota Fornite in coppia, complete di 4 viti a testa cilindrica con cava esagonale M8 x 16 (ER-088571).

ER‑134436 Ganasce morbide

1 paio per morza pezzi grezzi 148 P

Esecuzione Acciaio da bonifica, non temprato, dimensioni 80 x 48 x 30 mm.

Applicazione Per la produzione di ganasce con profili a scelta. Montaggio Con viti a testa esagonale M8 x 16 mm.

Nota Fornito in coppia, con 4 viti a testa esagonale.

Morsa per pezzi grezzi EROWA

Accessori

ER‑040999 Attacco MTS P 1 pezzo

Esecuzione Attacco MTS di vite di fissaggio e tappo di protezione.

Applicazione Per il montaggio a pallet ø 148 P.

Nota Nel funzionamento automatico inoltre utilizzare ER-045969.

ER‑010742 Attacco F/M produzione 1 pezzo

Esecuzione Di tipo manuale. Vite M10 x 50 mm, qualità 12.9 (senza foro di lavaggio).

Applicazione Montaggio su pallet EROWA per lavorazioni di asportazione di truciolo.

ER‑082273 Battuta magnetica

Esecuzione Battuta magnetica flessibile in alluminio.

Applicazione Battuta laterale per il posizionamento dei pezzi nei dispositivi di serraggio.

Nota Rimuovere la battuta prima di iniziare la lavorazione.

ER‑099201 Battuta per fresatura

Esecuzione Battuta regolabile in acciaio.

Applicazione Battuta laterale per elementi di serraggio o di battuta ClampSet e CleverClamp, nonché per la morsa per pezzi grezzi 148.

Montaggio Con le apposite viti, lateralmente ai relativi elementi di serraggio o di battuta.

ER‑159563 Battuta per fresatura M4 Morsa pezzi grezzi 72 & 80

Esecuzione Battuta regolabile in acciaio.

Applicazione La battuta laterale può essere montata sulle slitte della morsa per pezzi grezzi 72 e 80.

Montaggio Fissare lateralmente con l‘apposita vite nella posizione desiderata.

Morsa per pezzi grezzi

Morsa di centraggio EROWA

Elevata qualità e precisione

La precisione e la ripetibilità durante il serraggio dei pezzi sono un requisito indispensabile.

La morsa di centraggio EROWA soddisfa le esigenze più elevate. Unisce precisione, stabilità e flessibilità durante la lavorazione di pezzi complessi e riduce contemporaneamente i tempi di attrezzaggio.

Campi d‘impiego

Handling

Manuale / Dispositivo di carico / Robot

Funzionamento

Dati tecnici - Morsa di centraggio

Morsa di centraggio 148

Forza di serraggio a 60 Nm 19.000 N

01 | Ganascia

Disponibile in diverse versioni, sostituzione rapida senza attrezzi.

02 | Supporto pezzo

Sostituzione rapida.

03 | Protezione antisporco

Semplice ma efficace.

04 | Piastra di copertura

Per il mandrino di precisione, assenza di manutenzione e massima protezione.

05 | Corpo base / pallet

Realizzato in un unico pezzo, in materiale temprato resistente alla corrosione.

Pallet con EROWA P (Production) o centraggio G.

06 | Battuta

Battuta pezzo regolabile.

07 | Scanalatura a cuneo

Per il posizionamento della ganascia (reticolo da 15 mm).

08 | Mandrino

Accessibile dai due lati, sia il mandrino che la slitta sono rivestiti, per allungare al massimo la vita utile dei componenti.

09 | Vite di regolazione

Presente sui due lati per la regolazione del centro.

di centraggio

Morsa di centraggio 85

Forza di serraggio a 35 Nm 14.000 N

Precisione di ripetizione 0,01 mm 0,01 mm

Corsa di serraggio del mandrino 30 mm 30 mm

Larghezza apertura

5 - 155 mm

5 - 95 mm

Passo reticolo posizionamento ganascia 15 mm 15 mm

Meccanismo di serraggio senza manutenzione senza manutenzione

Materiale temprato, resistente alla corrosione temprato, inossidabile

Compatibilità con EROWA Tooling ITS, PowerChuck P, PC210 Combi, ITS, PowerChuck P, PM85 (in base al modello)

Optional

MTS Single Chuck

- Diverse ganasce

- Protezione antisporco per profili

- Supporti di diverse altezze

- Attacco per ITS o MTS

- Chiave dinamometrica

- Diverse ganasce

- Protezione antisporco per profili

- Supporti di diverse altezze

- Attacco per ITS

- Chiave dinamometrica

Morsa

La morsa di centraggio EROWA in azione

Serraggio affidabile e flessibile

La morsa di centraggio 148 P è realizzata in un unico pezzo e garantisce la massima stabilità. Il pallet integrato con sistema di centraggio P è l‘interfaccia precisa con il mandrino e offre la massima sicurezza nella produzione automatizzata.

I FATTI

• Pallet e corpo base della morsa realizzati in un unico pezzo

• Slitta e mandrino con rivestimento high-tech e antiusura

• Disponibile in due modelli (85 + 148)

• Vasta scelta di ganasce

• Automatizzabile

L’intero corpo della morsa di centraggio è realizzato in acciaio temprato resistente alla corrosione. Il sistema di centraggio P è sinonimo di forza e precisione.

Il pezzo è serrato con forza ed è perfettamente accessibile da tutti i lati.

La slitta e il mandrino sono dotati di un rivestimento high-tech e antiusura. Il mandrino di precisione e le guide sono inoltre protetti contro lo sporco.

Le morse di centraggio sono automatizzabili. EROWA offre il dispositivo di handling adatto per ogni applicazione e ogni tecnologia.

Le ganasce possono essere inserite manualmente in modo semplice e rapido, senza alcun attrezzo.

La superficie SlipStop® impedisce lo scivolamento dei pezzi non temprati. La forza di tenuta risulta più che raddoppiata.

Per l’impiego su macchine di piccole dimensioni è disponibile una versione più piccola della morsa di centraggio: il modello 85 P.

Morsa di centraggio

Morsa di centraggio EROWA I componenti

ER-069680

ER-069681

ER-069682

ER-067925

ER-067926

ER-069655

ER-070683

067169

ER-069656

ER-086608

ER-068157

ER-068158

ER-069884

ER-068382

ER-069885

ER-068381

070231

Per facilitarvi l‘orientamento sui campi d‘impiego dei prodotti EROWA, abbiamo adottato per tutti i documenti la seguente simbologia:

1. Comando manuale

2. Sbloccaggio tramite pistola ad aria compressa

3. Sbloccaggio tramite valvola a leva

4. Sbloccaggio tramite unità di comando manuale

5. Sbloccaggio tramite unità di comando elettro pneumatica

6. E‘ previsto il lavaggio centrale

7. Adatto per l‘impiego ad immersione

8. Materiale inossidabile

9. Adatto per applicazioni automatizzate

10. Manipolazione con Robot EROWA munito di pinza S

11. Manipolazione con Robot EROWA munito di pinza Combi

12. Manipolazione con Robot EROWA munito di pinza C

13. Manipolazione con Robot EROWA munito di pinza 72

14. Manipolazione con Robot EROWA munito di pinza 115

15. Manipolazione con Robot EROWA munito di pinza 148

16. Manipolazione con pinza EROWA RN PC 210

17. Manipolazione con pinca EROWA RCS

18. Manipolazione con pinca EROWA WGS-500

Morsa di centraggio 85

Morsa di centraggio 148

Morsa di centraggio Ganasce

Morsa di centraggio Accessori

Lavorazione ad asportazione di truciolo

Elettroerosione a tuffo

Elettroerosione a filo

Morsa

MORSA DI CENTRAGGIO EROWA

Morsa di centraggio EROWA Morsa di centraggio

Dati tecnici Morsa di centraggio 148 Morsa di centraggio 85

Forza di serraggio a 60 Nm (35 Nm a Typ 85)

N

Precisione di ripetizione 0.01 mm

Corsa di serraggio del mandrino

Larghezza apertura

Passo reticolo posizionamento ganascia 15 mm

ER‑076988 Morsa di centraggio 85 senza pallet

Esecuzione Materiale inossidabile, temprato e rettificato.

Accessori Diversi tipi di ganasce, chiave dinamometrica, ecc.

Applicazione Serraggio dei pezzi. Fissaggio sui pallet. Fissaggio direttamente sulla tavola macchina.

ER‑075600 Morsa di centraggio 85 P

Esecuzione Materiale inossidabile, temprato e rettificato. Pallet completamente integrato.

Optional Attacco F/M Production ER-010742.

Accessori Diversi tipi di ganasce, chiave dinamometrica, ecc. Applicazione Per il bloccaggio dei pezzi. Adatta all’impiego su ITS, PM85, PowerChuck P.

ER‑070231 Morsa di centraggio 148 senza pallet

Esecuzione Morsa di centraggio 148, completa di battuta laterale.

Accessori Diversi tipi di ganasce, chiave dinamometrica, ecc. Applicazione Per il bloccaggio dei pezzi.

ER‑070695 Morsa di centraggio 148 G

Esecuzione Morsa di centraggio 148 G, completa di battuta laterale.

Optional Attacco F/M Production ER-010742.

Accessori Diversi tipi di ganasce, chiave dinamometrica, ecc. Applicazione Per il bloccaggio dei pezzi. Adatta all’impiego su PC 210 Combi, PowerChuck P & F, UPC con ITS.

N

mm

Morsa di centraggio EROWA Ganasce

ER‑067650 Morsa di centraggio 148 P

Esecuzione Morsa di centraggio 148 P, completa di battuta laterale. Optional Attacco F/M Production ER-010742 o attacco MTS P ER-040999.

Accessori Diversi tipi di ganasce, chiave dinamometrica, ecc. Applicazione Per il bloccaggio dei pezzi. Adatta all’impiego su PC 210 Combi, PowerChuck P, MTS SingleChuck.

ER‑067925 Ganasce 13 mm per morsa di centraggio, 1 coppia

Esecuzione Acciaio temprato e rettificato, altezza 13 mm

Nota Fornite in coppia

Applicazione Per il bloccaggio di pezzi con superfici lavorate

ER‑067926 Ganasce 24 mm per morsa di centraggio, 1 coppia

Esecuzione Acciaio temprato e rettificato, altezza 24 mm.

Nota Fornite in coppia.

Applicazione Per il bloccaggio di pezzi con superfici lavorate.

ER‑070683 Ganasce 24 mm grip per morsa di centraggio, 1 coppia

Esecuzione Acciaio temprato e rettificato, altezza 24 mm, con profilo grip.

Nota Fornite in coppia. Applicazione Ideali per il bloccaggio di pezzi non temprati.

ER‑086608 Adattatore per ganasce intercambibili per morsa di centraggio, 1 coppia

Esecuzione Acciaio temprato e rettificato, completo di viti di fissaggio.

Nota Fornito in coppia. Applicazione Per il montaggio di ganasce intercambiabili realizzate a scelta dal cliente.

Morsa di centraggio EROWA

Ganasce

ER‑104530 Ganasce stamp 24 mm universale (1 coppia) per morsa di centraggio

Esecuzione Acciaio temprato e rettificato, altezza 24 mm.

Nota Fornite in coppia.

Applicazione Ideali per il bloccaggio di pezzi grezzi ad un’altezza di serraggio minima di 3 mm con il profilo di incisione e per la lavorazione successiva con il profilo liscio.

ER‑069655 Ganasce intercambibili in acciaio non temprato, 1 coppia, adatto per ER‑086608

Esecuzione In acciaio non temprato; dimensioni 75 x 30 x 15 mm; complete di fori di fissaggio, prelavorate.

Nota Da abbinare all’adattatore ER-086608.

Applicazione Per la realizzazione di ganasce con profili, a scelta del cliente.

ER‑069656 Ganasce intercambiabili in alluminio 1 coppia, adatto per ER‑086608

Esecuzione In alluminio, dimensioni 75 x 30 x 15 mm; complete di fori di fissaggio, prelavorate.

Nota Da abbinare all’adattatore ER-086608.

Applicazione Per la realizzazione di ganasce con profili, a scelta del cliente.

ER‑068382 Ganasce oscillante 1 pezzo, per morsa di centraggio

Esecuzione 1 pz. ganascia oscillante, temprata e rettificata, per pezzi obliqui.

Applicazione Per il serraggio di pezzi con superficie esterna inclinata. Montaggio Inserire.

ER‑068381 Adattatore 5 mm for ganasce SlipStop® 1 coppia per morsa di centraggio

Esecuzione Acciaio temprato e rettificato. Completo di vite di fissaggio per inserti. Altezza di serraggio 5 mm.

Nota Fornito in coppia.

Applicazione Per l’alloggiamento degli inserti SlipStop ER-069884 e ER-069885.

Morsa di centraggio EROWA

Accessori

ER‑069884 SlipStop® grip 1 coppia, per adattare ER‑068381

Esecuzione Acciaio temprato, con bordo Grip.

Nota Fornito in coppia.

Applicazione Con l’adattatore ER-068381. Ideale per il serraggio di pezzi non temprati.

ER‑069885 SlipStop® rettificato 1 coppia, per adattare ER‑068381

Esecuzione Acciaio temprato e rettificato.

Nota Fornito in coppia.

Applicazione Con l’adattatore ER-068381. Ideale per il serraggio di pezzi con superficie liscia.

ER‑068157 Supporti 8 mm (1 coppia) per morsa di centraggio

Esecuzione 1 coppia di supporti temprati e rettificati.

Applicazione Per il corretto posizionamento in altezza dei pezzi sulla morsa di centraggio.

Montaggio Posizionare il supporto sulla ganascia, quindi inserire la ganascia con il supporto nel profilo.

ER‑069680 Supporto 12 mm montato Morsa di centraggio

Esecuzione 1 coppia di supporti temprati e rettificati.

Applicazione Per il corretto posizionamento in altezza dei pezzi sulla morsa di centraggio.

Montaggio Posizionare il supporto sulla ganascia, quindi inserire la ganascia con il supporto nel profilo.

ER‑069681 Supporto 16 mm montato Morsa di centraggio

Esecuzione 1 coppia di supporti temprati e rettificati.

Applicazione Per il corretto posizionamento in altezza dei pezzi sulla morsa di centraggio.

Montaggio Posizionare il supporto sulla ganascia, quindi inserire la ganascia con il supporto nel profilo.

Morsa di centraggio EROWA

Accessori

ER‑069682 Supporto 20 mm montato Morsa di centraggio

Esecuzione 1 coppia di supporti temprati e rettificati.

Applicazione Per il corretto posizionamento in altezza dei pezzi sulla morsa di centraggio.

Montaggio Posizionare il supporto sulla ganascia, quindi inserire la ganascia con il supporto nel profilo.

ER‑068158 Set di supporti (4 coppia) per morsa di centraggio

Esecuzione Set di supporti (8 pezzi) di 8, 12, 16 e 20 mm di altezza.

Applicazione Spessore per il posizionamento in altezza dei pezzi.

Montaggio Inserire il supporto nella scanalatura della ganascia mediante il dispositivo di sostegno.

ER‑067169 Copertura antisporco per morsa di centraggio

Esecuzione 1 pz. copertura in materiale plastico.

Applicazione Per proteggere i profili vuoti sulla base della morsa di centraggio.

Montaggio Inserire.

ER‑052602 Chiave dinamometrica Tohnichi 10 ‑ 50 Nm per morsa di centraggio 100/150/200

Esecuzione Chiave dinamometrica 10 - 50 Nm.

Applicazione Per il sistema di serraggio per pezzi grezzi 72 e la morsa di centraggio 85.

ER‑068026 Chiave dinamometrica Tohnichi 20‑120 Nm 1/2“ Garant 65 6050

Esecuzione Chiave dinamometrica 20-120 Nm.

Applicazione Per il sistema di serraggio per pezzi grezzi 148 P e la morsa di centraggio 148.

ER‑068025 Inserto esagonale 14 mm 1/2“

Garant 642130

Esecuzione Inserto esagonale per avvitatore 14 mm con attacco 1/2“. Applicazione Per la morsa di centraggio 148.

ER‑078521 Inserto esagonale SW 10, 3/8“

Esecuzione Inserto esagonale per avvitatore 10 mm con attacco 3/8“.

Applicazione Per la morsa di centraggio EROWA 85.

ER‑040999 Attacco MTS P 1 pezzo

Esecuzione Attacco MTS di vite di fissaggio e tappo di protezione.

Applicazione Per il montaggio a pallet ø 148 P.

Nota Nel funzionamento automatico inoltre utilizzare ER-045969.

ER‑010742 Attacco F/M produzione 1 pezzo

Esecuzione Di tipo manuale. Vite M10 x 50 mm, qualità 12.9 (senza foro di lavaggio).

Applicazione Montaggio su pallet EROWA per lavorazioni di asportazione di truciolo.

ER‑082273 Battuta magnetica

Esecuzione Battuta magnetica flessibile in alluminio.

Applicazione Battuta laterale per il posizionamento dei pezzi nei dispositivi di serraggio.

Nota Rimuovere la battuta prima di iniziare la lavorazione.

EROWA ClampSet

Impiego integrato e preciso

EROWA ClampSet è il sistema modulare per il serraggio preciso dei pezzi destinati alla lavorazione è perfettamente integrabile nell‘intero sistema di produzione EROWA.

Le guide di base e gli elementi di serraggio vengono realizzati secondo gli standard più elevati e garantiscono la massima precisione nel posizionamento dei pezzi. Il sistema ClampSet soddisfa i severi requisiti di precisione richiesti nel settore dell‘utensileria e degli stampi.

01 | Base ClampSet Block

Può essere montata su tutti i pallet EROWA con reticolo di fori o direttamente sulla tavola macchina con cave a T, distanza 50 mm.

02 | ClampSet Block N

La ganascia abbinata al ClampSet Block standard determina una trazione ottimale verso il basso.

03 | ClampSet Stop

La battuta laterale può essere fissata a qualsiasi ganascia ClampSet.

04 | ClampSet Block Stop

Battuta laterale regolabile in acciaio.

ClampSet Base 220 ClampSet Base 320

Dati tecnici ‑ ClampSet

EROWA ClampSet all‘opera

Modulare, flessibile, preciso

ClampSet riduce i tempi di allestimento per: lavori di alesatura, fresatura, rettificatura o elettroerosione a tuffo.

I FATTI

• Elevata forza di serraggio

• Serraggio preciso dei pezzi

• Capacità (del mandrino) fino a 225 mm

• Grande scelta di elementi di serraggio

• Guide base in due lunghezze diverse (220 mm + 320 mm)

Base 320 con 3 blocchi ClampSet standard e Blocco F per serraggi multipli.

Base 220, ClampSet Slide e ganascia prismatica per il serraggio orizzontale o verticale di vari pezzi cilindrici.

Tempi di attrezzaggio minimi con mezzi di serraggio flessibili: Due morse EROWA ClampSet su pallet con reticolo UPC.

ClampSet anche per pezzi lunghi o di grandi dimensioni.

Base 220, ClampSet Blocco standard e ClampSet Blocco F (ganascia in acciaio temprato) per il serraggio di pezzi grezzi non prelavorati.

Morsa ClampSet su pallet ITS. Subito pronto all‘impiego grazie al posizionamento rapido e precisissimo.

EROWA ClampSet I componenti

ER-015870

ER-023325

ER-024681

ER-015995

ER-015997

ER-015888

ER-016274

ER-015880

ER-015998

ER-015996

ER-016001

ER-016007

ER-018570

ER-035294

ER-036347

ER-139500

ER-016010

ER-115388

ER-115305

PowerChuck

Per facilitarvi l‘orientamento sui campi d‘impiego dei prodotti EROWA, abbiamo adottato per tutti i documenti la seguente simbologia:

1. Comando manuale

2. Sbloccaggio tramite pistola ad aria compressa

3. Sbloccaggio tramite valvola a leva

4. Sbloccaggio tramite unità di comando manuale

5. Sbloccaggio tramite unità di comando elettro pneumatica

6. E‘ previsto il lavaggio centrale

7. Adatto per l‘impiego ad immersione

8. Materiale inossidabile

9. Adatto per applicazioni automatizzate

10. Manipolazione con Robot EROWA munito di pinza S

11. Manipolazione con Robot EROWA munito di pinza Combi

12. Manipolazione con Robot EROWA munito di pinza C

13. Manipolazione con Robot EROWA munito di pinza 72

14. Manipolazione con Robot EROWA munito di pinza 115

15. Manipolazione con Robot EROWA munito di pinza 148

16. Manipolazione con pinza EROWA RN PC 210

17. Manipolazione con pinca EROWA RCS

18. Manipolazione con pinca EROWA WGS-500

Lavorazione ad asportazione di truciolo

Elettroerosione a tuffo

Elettroerosione a filo

EROWA ClampSet Elementi di serraggio

Impiego ClampSet Blocco standard

ER-015997

ER-015998

ER-016010

ER-016007

ClampSet Blocco standard

ClampSet Blocco F

ClampSet Base 220

ClampSet Base 320

ClampSet Blocco standard Forza di serraggio in kg ±10% con una coppia di serraggio di N° viti di pressione 5 Nm 10 Nm 15 Nm

2 900 1750 2500

4 1450 2750 3900

Per la precisione di serraggio e la sicurezza dell‘operatore è importante serrare le viti utilizzando una chiave dinamometrica.

I valori qui riportati sono indicativi e possono variare in funzione del grado di pulizia e di altri fattori ambientali.

Tolleranze di posizionamento

ER-015995

ER-023325

ClampSet Slide

ClampSet Jaw

ER-015998 ClampSet Blocco F

ER-016010 ClampSet Base 220

ER-016007 ClampSet Base 320 Forza

Impiego ClampSet Slide/Jaw

EROWA ClampSet Base

ER‑016010 Base ClampSet 220

Esecuzione Acciaio temprato, rettificato. Base di supporto con denti di posizionamento 3 mm.

Applicazione Su pallet ITS 148 con fori distanziati di 25 mm e su pallet UPC con fori distanziati di 50 mm, come base per le varie ganasce di serraggio ClampSet.

Montaggio Su tutti i pallet EROWA con reticolo di fori.

Nota R40 su richiesta.

ER‑016007 Base ClampSet 320

Esecuzione Acciaio temprato, rettificato. Base di supporto con denti di posizionamento 3 mm.

Applicazione Su pallet UPC R50 o Cube R50, come base per le varie ganasce di serraggio ClampSet.

Montaggio Su pallet EROWA UPC e pallet MTS con reticolo di fori R50 o su Cube R50.

Nota R40 su richiesta.

Elementi di serraggio

ER‑023325 ClampSet Jaw

Esecuzione Acciaio temprato, completo di tassello scorrevole a T per il fissaggio.

Applicazione Per il serraggio di pezzi con superfici lavorate.

Montaggio Su ClampSet Base 320 o 220 con l’apposito tassello scorrevole a T.

Nota Alternativa conveniente al ClampSet Slide. Serraggio multiplo grazie alla battuta fissa.

ER‑015995 ClampSet Slide

Esecuzione Acciaio temprato, completo di tassello scorrevole a T per il fissaggio.

Applicazione Per il serraggio di pezzi con superfici lavorate.

Montaggio Su ClampSet Base 320 o 220 con l’apposito tassello scorrevole a T.

Nota Battuta fissa per il serraggio multiplo di pezzi prelavorati. La ganascia di precisione del sistema ClampSet.

ER‑015997 Blocco ClampSet standard M8

Esecuzione Acciaio temprato, completo di tassello scorrevole a T per il fissaggio.

Applicazione Gli elettrodi grezzi vengono fissati con le viti prigioniere M8. Ganascia per il sistema modulare di ammorsaggio EROWA.

Montaggio Su ClampSet Base 320 o 220 con l’apposito tassello scorrevole a T.

Nota Serraggio multiplo grazie alla battuta fissa.

ER‑015998 Blocco ClampSet F

Esecuzione Acciaio temprato, completo di tassello scorrevole a T per il fissaggio.

Applicazione Ganascia fissa del sistema modulare di ammorsaggio EROWA.

Montaggio Su ClampSet Base 320 o 220 con l’apposito tassello scorrevole a T.

EROWA ClampSet

Elementi di serraggio

ER‑015999 Blocco ClampSet S acciaio molle

Esecuzione Acciaio dolce, completo di tassello scorrevole a T per il fissaggio.

Applicazione Il blocco in metallo dolce consente di predisporre ganasce fisse ad hoc per lavorazioni di specifici pezzi.

Montaggio Su ClampSet Base 320 o 220 con l’apposito tassello scorrevole a T.

ER‑015996 Blocco ClampSet N morsa di trattenimento

Esecuzione Accaio temprato, completo di tassello scorrevole a T per il fissaggio.

Applicazione Staffaggio di pezzi grezzi. Ganascia fissa del sistema modulare di ammorsaggio EROWA.

Montaggio Su ClampSet Base 320 o 220 con l’apposito tassello scorrevole a T.

Nota Trazione verso il basso al serraggio.

ER‑016001 Blocco ClampSet Prisma

Esecuzione Acciaio temprato, completo di tassello scorrevole a T per il fissaggio.

Applicazione Staffaggio di pezzi rotondi. Ganascia fissa del sistema modulare di ammorsaggio EROWA.

Montaggio Su ClampSet Base 320 o 220 con l’apposito tassello scorrevole a T.

EROWA ClampSet

Accessori

ER‑099201 Battuta per fresatura

Esecuzione Battuta regolabile in acciaio.

Applicazione Battuta laterale per elementi di serraggio o di battuta ClampSet e CleverClamp, nonché per la morsa per pezzi grezzi 148.

Montaggio Con le apposite viti, lateralmente ai relativi elementi di serraggio o di battuta.

ER‑015880 Supporto N ClampSet 1 coppia

Esecuzione Acciaio temprato e rettificato, con viti di fissaggio.

Applicazione Elemento per trazione del pezzo verso il basso su ClampSet Slide e ClampSet Blocco. Per il serraggio di pezzi in alluminio e metallo non ferroso.

Montaggio Con le apposite viti su ClampSet Slide e ClampSet Blocco. Nota Adatto anche al serraggio di pezzi di altezza ridotta.

ER‑015888 Kit supporto ClampSet 7 pezzi, supporti rettificati

Esecuzione Set di sette supporti rettificati di altezza 12, 14, 16, 18, 20, 22 e 24 mm, con viti di fissaggio.

Applicazione Base per il posizionamento altimetrico dei pezzi.

Montaggio Con le apposite viti sui vari blocchi ClampSet.

ER‑016274 Kit supporto ClampSet 7 pezzi, graduati

Esecuzione Set di sette supporti rettificati con gradino, con viti di fissaggio.

Applicazione Base per il posizionamento altimetrico dei pezzi.

Montaggio Con le apposite viti su ClampSet Slide.

ER‑024681 Kit supporto ClampSet set supporti rettificati

Esecuzione Set di otto supporti rettificati di altezza 10, 14, 18 e 22 mm.

Applicazione Base per il posizionamento altimetrico dei pezzi.

Montaggio I supporti vengono applicati dall’alto e serrati sulla base.

EROWA ITS Mandrino di serraggio

Il sistema di serraggio versatile per l‘intera catena di produzione

Il mandrino di serraggio EROWA ITS si basa su una tecnologia tanto semplice quanto geniale. E‘ in grado di bloccare saldamente e con precisione unica sia utensili che pezzi. Le sue possibilità di impiego sono tanto vaste da farne l‘elemento di base di un sistema modulare integrato di serraggio.

Campi d‘impiego

Handling

manuale / dispositivo di carico / robot

Funktion

Funzionamento

Mandrino di serraggio ITS pneumatico

Dimensioni sistema 50 e 100

Precisione di ripetizione < 0,002 mm

Indexaggio 4 x 90°

Forza di serraggio 2´500 N - 7´000 N

Dimensioni consigliate del pezzo fino a 140 x 140 x 140 mm

Serraggio meccanico-elastico (senza pressione)

Pressione di apertura min. 6 bar (pneumatica)

Azionamento con unità di comando o pistola ad aria

01 | Precisione

L‘effetto più importante: flettendosi la piastra raschia lo sporco. La piastra di centraggio e il prisma si toccano solo lungo una linea, garantendo così la massima precisione nel posizionamento e serraggio dei portapezzi EROWA più svariati.

02 | Pulizia

Le superfici di appoggio dei piedi di supporto vengono pulite con aria compressa durante il serraggio, anche nell‘impiego ad immersione.

03 | Serraggio autobloccante a sfere

L‘affidabile meccanismo di serraggio con chiusura autobloccante a sfere, produce una forza di serraggio fino a 7´000 N che non viene meno neppure in caso di calo di pressione.

Dati tecnici - Mandrino di serraggio ITS

EROWA ITS Mandrino di serraggio in azione Semplice, pratico, valido

Le applicazioni dei mandrini ITS sono tanto numerose quanto i lavori da fare nella meccanica di precisione e nella produzione di utensili e stampi. Questo è il motivo per cui offriamo una varietà così varia di mandrini.

I FATTI

• Precisione di ripetibilità di < 0.002 mm

• Portapezzi indexabili 4 x 90°

• Azionamento manuale o automatico

• Superfici di appoggio Z con pulizia ad aria

• Automatizzabile

• Anelli di tenuta per una protezione completa contro la penetra zione di acqua di raffreddamento e trucioli

I mandrini di serraggio EROWA ITS possono essere impiegati su tutte le macchine.

I pezzi / elettrodi attraversano tutte le fasi di produzione (tornitura, fresatura, rettifica, elettroerosione a tuffo, elettroerosione a filo, stazioni di misurazione e di preregolazione) pallettizzati sullo stesso supporto.

Riattrezzaggio rapido grazie alla posizione di riferimento fissa: l‘attacco e la piastra di centraggio garantiscono il posizionamento preciso e il serraggio sicuro del portaelettrodo.

La piastra di tenuta del supporto EROWA ITS 50 C e l‘anello di tenuta assicurano una chiusura ermetica e quindi la massima protezione del mandrino contro lo sporco e la penetrazione di liquidi.

Precisione e affidabilità nella vasca e sul canotto della macchina EDM. I portapezzi sono indexabili 4 x 90°. La precisione di ripetibilità di 0.002 mm garantisce il posizionamento integrato e preciso.

Stazione di attrezzaggio e di preregolazione EROWA con mandrino di serraggio ITS integrato.

Sfruttare i tempi morti e le ore notturne grazie al caricamento automatico della macchina EDM. L‘intero sistema di serraggio per l‘elettroerosione è automatizzabile. La vasta gamma di dispositivi di carico EROWA offre la soluzione adatta per ogni esigenza.

EROWA ITS I componenti

ER-015465

ER-015465

ER-094180

ER-093758

ER-129069

ER-094168

ER-093765 ER-129070

ER-093774

ER-129071

ER-093780 ER-129072

ER-035154

ER-035210

ER-035209

ER-035211

ER-035212

ER-035156

ER-093996 ER-093992

ER-094063

ER-029098

ER-029015

ER-003513

ER-003439

ER-149572

ER-010755

ER-011599

ER-017530

ER-003367 ER-003393

ER-034045

ER-009231 ER-009209

ER-036086 ER-010491

Per facilitarvi l‘orientamento sui campi d‘impiego dei prodotti EROWA, abbiamo adottato per tutti i documenti la seguente simbologia:

1. Comando manuale

2. Sbloccaggio tramite pistola ad aria compressa

3. Sbloccaggio tramite valvola a leva

4. Sbloccaggio tramite unità di comando manuale

5. Sbloccaggio tramite unità di comando elettro pneumatica

6. E‘ previsto il lavaggio centrale

7. Adatto per l‘impiego ad immersione

8. Materiale inossidabile

9. Adatto per applicazioni automatizzate

10. Manipolazione con Robot EROWA munito di pinza S

11. Manipolazione con Robot EROWA munito di pinza Combi

12. Manipolazione con Robot EROWA munito di pinza C

13. Manipolazione con Robot EROWA munito di pinza 72

14. Manipolazione con Robot EROWA munito di pinza 115

15. Manipolazione con Robot EROWA munito di pinza 148

16. Manipolazione con pinza EROWA RN PC 210

17. Manipolazione con pinca EROWA RCS

18. Manipolazione con pinca EROWA WGS-500

EROWA ITS

EROWA ITS - Mandrini di serraggio

Mandrini di serraggio ITS, quadro d‘insieme

Mandrini di serraggio ITS, pneumatici, testa macchina

Mandrini di serraggio ITS, meccanici, testa macchina

Mandrini di serraggio ITS, pneumatici, tavola macchina, automatizzabili

Mandrini di serraggio ITS, pneumatici, tavola macchina, manuali

Mandrini di serraggio ITS, pneumatici, tavola macchina, automatizzabili, INOX

Mandrini di serraggio ITS, meccanici, tavola, INOX

Mandrini di serraggio a tirante ITS, meccanici

Mandrini di serraggio ITS, accessori

EROWA ITS - Supporti portapezzi

Piastre di centraggio ITS Supporti ITS C, Supporti ITS Supporti ITS ø 72

Attacchi EROWA ITS

EROWA ITS Sistema per elettrodi quadri e System Plus

Sistema di serraggio per elettrodi quadri 15/System Plus

Sistema di serraggio per elettrodi quadri 25/System Plus

EROWA ITS - Portaelettrodi speciali

EROWA ITS - Strumenti di misura e controllo

EROWA ITS - Set di elementi

EROWA ITS - Accessori

Dispositivi di comando

Elementi ausiliari

Parti di ricambio

Lavorazione ad asportazione di truciolo

Elettroerosione a tuffo

Elettroerosione a filo

EROWA ITS Mandrini di serraggio

Mandrini ITS: Azionamento pneumatico

Mandrini da testa macchina

Mandrini da tavola

Mandrini da tavola, in materiale inossidabile

Mandrini ITS: Azionamento meccanico

ITS - L‘ORIGINALE

Dal 1984 vincente sul mercato e brevettato in tutto il mondo.

Mandrini da tavola, in materiale inossidabile

Mandrini da testa macchina

Dati tecnici

EROWA ITS Mandrini di serraggio pneumatici, da testa macchina, automatizzabili

Mandrino Mandrino di serraggio «NSF» di serragio (con riseraggio)

Precisione di ripetizione < 0,002 mm < 0,002 mm

Indexaggio 4 x 90° 4 x 90°

Serraggio meccanico-elastico meccanico-elastico (senza pressione) (senza pressione)

Pressione di apertura (pneumatica) min. 6 bar min. 6 bar

Pressione di riserraggio (pneumatica) min. 6 bar min. 6 bar

ER‑007521 Mandrino a chiusura rapida automatico

Esecuzione Tipo standard, forza di serraggio 2500 N.

Raccordi Sul lato posteriore.

Applicazione Macchine per elettroerosione a tuffo con cambio automatico degli elettrodi, macchine utensili con equipaggiamento automatico, linee di produzione.

ER‑007523 Mandrino a chiusura rapida automatico con collare

Esecuzione Collare per il raccordo di lavaggio, forza di serraggio 2500 N. Raccordi Sul lato posteriore.

Applicazione Macchine per elettroerosione a tuffo con cambio automatico degli elettrodi.

EROWA ITS Mandrini di serraggio

pneumatici, da testa macchina, manuali

ER‑007580 Mandrino a chiusura rapida manuale

Esecuzione Con flangia ø 110 mm, forza di serraggio 2500 N. Raccordi Raccordo laterale per tubo flessibile.

Applicazione Riequipaggiamento di macchine per elettroerosione a tuffo.

EROWA ITS Mandrini di serraggio

Mandrini di serraggio meccanici, da testa macchina

Dati tecnici

Mandrino di serraggio ITS, meccanico

Precisione di ripetibilità < 0.002 mm

Indexaggio 4 x 90°

Azionamento manuale con leva di bloccaggio

ER‑154473 QuickChuck 100 P / R

Esecuzione Azionamento manuale. Con piastra di base ø 110 mm e raccordo di lavaggio girevole. Forza di serraggio Fino a 10.000 N.

Applicazione Per il fissaggio di portaelettrodi e pallet ø 115 / ø 148 / PM56 / PM60 und PM85 Precise. Per lavorazioni su macchine EDM con rotazione del cannotto. Nota Numero di giri massimo 70 min-¹.

EROWA ITS Mandrini di serraggio pneumatici, da tavola, automatizzabili

ER‑155100 ITS Chuck 100 P senza Piastra di base

Esecuzione Mandrino ITS con profilo P. Forza di serraggio 6.000 N.

Raccordi Sul lato posteriore tramite le interfacce da realizzare secondo le istruzioni d‘uso.

Azionamento Con unità di comando.

Applicazione Impiego su fresatrici, tornitrici, rettificatrici e macchine EDM. Per il bloccaggio di portaelettrodi ITS e pallet ø 115 / ø 148 / PM56 / PM60 / PM85 Precise.

ER‑155102 ITS Mandrino 100 P 102 x 102

Esecuzione Mandrino ITS con profilo P, completo di piastra di base 102 x 102 mm. Forza di serraggio 6.000 N.

Raccordi Laterali o posteriori, a doppia linea.

Azionamento Lateralmente con pistola ad aria. Con unità di comando tramite i due raccordi laterali o posteriori.

Applicazione Impiego su fresatrici, rettificatrici e macchine EDM. Per il bloccaggio di portaelettrodi ITS e pallet ø 115 / ø 148 / PM56 / PM60 / PM85 Precise.

ER‑155118 ITS Mandrino 100 P 118 x 118

Esecuzione Mandrino ITS con profilo P, completo di piastra di base 118 x 118 mm. Forza di serraggio 6.000 N.

Raccordi Laterali o posteriori, a doppia linea.

Azionamento Lateralmente con pistola ad aria. Con unità di comando tramite i due raccordi laterali o posteriori.

Applicazione Impiego su fresatrici, rettificatrici e macchine EDM. Per il bloccaggio di portaelettrodi ITS e pallet ø 115 / ø 148 / PM56 / PM60 / PM85 Precise.

pneumatici, da tavola, manuali

ER‑155250 Mandrino ITS 100 P ø 100

Esecuzione Mandrino ITS con profilo P, completo di piastra di base ø 100 mm. Forza di serraggio 6.000 N. Raccordi Laterali, a linea singola.

Azionamento Lateralmente con pistola ad aria.

Applicazione Impiego su fresatrici, tornitrici, rettificatrici e macchine EDM. Per il bloccaggio di portaelettrodi ITS e pallet ø 115 / ø 148 / PM56 / PM60 / PM85 Precise.

Esecuzione Mandrino ITS con profilo P, completo di piastra di base ø 100 mm. Versione inox, forza di serraggio 5.000 N.

Raccordi Laterali, a linea singola.

Azionamento Lateralmente con pistola ad aria.

Applicazione Impiego su tornitrici, fresatrici, rettificatrici, macchine EDM/ WEDM.

Per l‘alloggiamento di portaelettrodi e pallet ø 115 / ø 148 / PM56 / PM60 / PM85 Precise. ER‑007604 Mandrino a chiusura rapida manuale NSF

Esecuzione NSF = forza di serraggio incrementata fino a 7000 N. Raccordi Valvole aria laterali. Raccordo di lavaggio posteriore.

Applicazione Produzione di elettrodi in generale.

Nota Per l’alloggiamento di pallet ø 115 / ø 148, portaelettrodi (ad esclusione dei pallet con profilo a P).

EROWA ITS Mandrini di serraggio pneumatici, da tavola, manuali

ER‑012299 Mandrino a chiusura rapida NSF su piastra

Esecuzione NSF = forza di serraggio incrementata fino a 7000 N. Raccordi Valvole aria laterali.

Applicazione Produzione di elettrodi, per esempio su piastra magnetica.

Nota Per l’alloggiamento di pallet ø 115 / ø 148, portaelettrodi (ad esclusione dei pallet con profilo a P).

ER‑012297 Mandrino rapida NSF su blocco

Esecuzione NSF = forza di serraggio incrementata fino a 7000 N. Raccordi Valvole aria laterali.

Applicazione Produzione di elettrodi. Utilizzabile in posizione orizzontale e verticale.

Nota Per l’alloggiamento di pallet ø 115 / ø 148, portaelettrodi (ad esclusione dei pallet con profilo a P).

ER‑007612 Mandrino a chiusura rapida NSF su piastra angolare

Esecuzione Tipo standard su pallet a squadra tipo G. NSF = forza di serraggio incrementata fino a 7000 N. Raccordi Valvole aria laterali. Lavaggio attraverso l’attacco.

Applicazione Per la produzione di elettrodi e sul cannotto EDM.

Nota Per l’alloggiamento di pallet ø 115 / ø 148, portaelettrodi (ad esclusione dei pallet con profilo a P).

da tavola, automatizzabili, INOX

ITS Chuck 100 P Inox senza Piastra di ba

Esecuzione Mandrino ITS con profilo P. Versione inox, forza di serraggio 5.000 N.

Raccordi Sul lato posteriore tramite le interfacce da realizzare secondo le istruzioni d‘uso.

Azionamento Con unità di comando.

Applicazione Impiego su fresatrici, tornitrici, rettificatrici e macchine EDM/WEDM. Per il bloccaggio di portaelettrodi ITS e pallet ø 115 / ø 148 / PM56 / PM60 / PM85 Precise.

ER‑155202 ITS Mandrino 100 P Inox 102 x 102

Esecuzione Mandrino ITS con profilo P, completo di piastra di base 102 x 102 mm. Versione inox, forza di serraggio 5.000 N.

Raccordi Laterali o posteriori, a doppia linea.

Azionamento Lateralmente con pistola ad aria. Con unità di comando tramite i due raccordi laterali o posteriori.

Applicazione Impiego su fresatrici, rettificatrici, macchine EDM/WEDM. Per l‘alloggiamento di portaelettrodi e pallet ø 115 / ø 148 / PM56 / PM60 / PM85 Precise.

Mandrino ITS 100 P Inox 118 x 118

Esecuzione Mandrino ITS con profilo P, completo di piastra di base 118 x 118 mm. Versione inox, forza di serraggio 5.000 N.

Raccordi Laterali o posteriori, a doppia linea.

Azionamento Lateralmente con pistola ad aria. Con unità di comando tramite i due raccordi laterali o posteriori.

Applicazione Impiego su fresatrici, rettificatrici, macchine EDM/WEDM. Per l‘alloggiamento di portaelettrodi e pallet ø 115 / ø 148 / PM56 / PM60 / PM85 Precise.

ER‑155200

ER‑155218

EROWA ITS Mandrini di serraggio pneumatici, da tavola, automatizzabili, INOX

ER‑048519 Mandrino ITS 50 Inox

Esecuzione Tipo di sistema 50, inossidabile.

Forza di serraggio 2800 N.

Fissaggio Dal lato anteriore con viti 8 x M5.

Applicazione Su adattatori realizzati in proprio.

Nota Azionamento manuale o automatico del mandrino di serraggio. Raccordi aria laterali o posteriori.

ER‑055294 Mandrino ITS 50 Inox con piastra di base 80 x 120

Esecuzione Tipo di sistema 50, inossidabile.

Forza di serraggio 2800 N.

Fissaggio Dal lato anteriore con viti 4 x M8.

Applicazione Su fresatrici, rettificatrici, macchine EDM/WEDM.

Nota Azionamento manuale o automatico del mandrino di serraggio. Raccordi aria laterali sul mandrino di serraggio.

ER‑011803 Mandrino di serraggio 50 RSA senza piastra di base

Esecuzione Mandrino di serraggio 50 RSA, automatico con valvola pneumatica.

Forza di serraggio 2800 N.

Fissaggio Con viti 4 x M6 dal lato posteriore.

Applicazione Base ITS per l’alimentazione manuale di elementi ITS o per il funzionamento automatico.

ER‑008186 Mandrino di serraggio 50 RSA con piastra di base 10 x 55.5 x 85

Esecuzione Mandrino di serraggio 50 RSA, automatico con valvola pneumatica.

Forza di serraggio 2800 N.

Applicazione Base ITS per l’alimentazione manuale di elementi ITS o per il funzionamento automatico.

da tavola, INOX

ER‑034387 Mandrino QuickChuck 50

Esecuzione Sistema 50, manuale. Inossidabile.

Fissaggio Con viti 4 x M8 dal lato posteriore o con viti prigioniere 4 x M6 con dadi.

Applicazione Su macchine EDM/WEDM per piccoli lavori di fresatura e di rettifica. Numero di giri massimo su assi rotanti 2000 min-¹.

Nota Forza di serraggio fino a 4000 N.

ER‑150800 QuickChuck 100 P senza piastra di base

Esecuzione Azionamento manuale. Acciaio inossidabile. Senza piastra di base.

Forza di serraggio Fino a 10.000 N.

Applicazione Per il fissaggio di portaelettrodi e pallet ø 115 / ø 148 / PM56 / PM60 e PM85 Precise. Per lavorazioni su torni, fresatrici, rettificatrici, macchine EDM/WEDM.

Nota Numero di giri massimo 3000 min-¹.

Esecuzione Azionamento manuale. Acciaio inossidabile. Con piastra di base 125 x 125 mm.

Forza di serraggio Fino a 10.000 N.

Applicazione Per il fissaggio di portaelettrodi e pallet ø 115 / ø 148 / PM56 / PM60 e PM85 Precise. Per lavorazioni su fresatrici, rettificatrici, macchine EDM/WEDM.

EROWA ITS Mandrini di serraggio

Mandrini di serraggio a tirante, meccanici

Dati tecnici Mandrino a tirante ITS, meccanico

Precisione di ripetizione < 0,002 mm

Indexaggio 4 x 90°

Azionamento manuale con tirante a vite

Esecuzione Altezza di costruzione solo 20 mm. Per supporti sistema 50. Raccordi Possibilità di lavaggio centrale.

Applicazione Per torni e dispositivi di piccole

EROWA ITS Mandrini di serraggio Accessori

ER‑019424 Blocco angolare universale

Esecuzione Acciaio temprato, inossidabile.

Applicazione Per il fissaggio di mandrini a chiusura rapida, QuickChuck 50, QuickChuck 100 in posizione orizzontale e/o verticale. Nota L’articolo viene fornito senza mandrini di serraggio.

Esecuzione Materiale plastico.

Applicazione Impedisce la penetrazione di sporco e trucioli nell’ITS

Chuck 50 durante l’impiego di supporti EROWA ø 72.

ER‑034665 Copertura mandrino ITS 50

Esecuzione Alluminio anodizzato, senza piastra di centraggio.

Applicazione In combinazione con l’anello di tenuta ER-032832, impedisce la penetrazione di sporco e trucioli nell’ITS Chuck 50. ER‑094955 Anello di tenuta ITS50 C per mandrino 50

Esecuzione Materiale plastico.

Applicazione Impedisce la penetrazione di sporco e trucioli nell’ITS

Chuck 50 durante l’impiego di supporti EROWA ITS50 C. ER‑094152

Esecuzione Alluminio anodizzato.

Applicazione Impedisce la penetrazione di sporco e trucioli nel QuickChuck 100 P o ITS Chuck 100 P durante l’impiego di portaelettrodi EROWA C.

ER‑032832

ER‑034735 Guarnizione mandrino rapido / ø 72

Esecuzione Alluminio anodizzato.

Applicazione Impedisce la penetrazione di sporco e trucioli nel mandrino a chiusura rapida durante l’impiego di supporti EROWA ø 72.

ER‑035356 Anello di tenuta ø 72 per QuickChuck 100 P / ITS Chuck 100 P

Esecuzione Alluminio anodizzato.

Applicazione Impedisce la penetrazione di sporco e trucioli nel QuickChuck 100 P o ITS Chuck 100 P durante l’impiego di supporti EROWA ø 72.

ER‑094112 Anello di tenuta ITS 50 C per SSF manuale

Esecuzione Alluminio anodizzato.

Applicazione Impedisce la penetrazione di sporco e trucioli nel mandrino a chiusura rapida durante l’impiego di portaelettrodi EROWA C.

ER‑046046 Anello di tenuta ø 115 per QuickChuck 100 P / ITS Chuck 100 P

Esecuzione Alluminio, per pallet ø 115 mm.

Applicazione Per la protezione del QuickChuck 100 P / ITS Chuck 100 P contro la penetrazione di liquidi e trucioli quando si impiegano pallet ø 115 mm. E’ possibile l’abbinamento con ER-029313.

ER‑046044 Anello di tenuta ø 148 per QuickChuck 100 P / ITS Chuck 100 P

Esecuzione Alluminio, per pallet ø 148 mm.

Applicazione Per la protezione del QuickChuck 100 P / ITS Chuck 100 P contro la penetrazione di liquidi e trucioli quando si impiegano pallet ø 148. E’ possibile l’abbinamento con ER-029313.

EROWA ITS Mandrini di serraggio

Accessori

ER‑029313 Paratrucioli per QuickChuck 100 P

Esecuzione Alluminio.

Applicazione Per proteggere il meccanismo di chiusura del QuickChuck 100 P dalle infiltrazioni di liquidi e trucioli.

ER‑007618 Copertura per mandrini a chiusura rapida

Esecuzione Alluminio. Senza distanziatori e piastra di centraggio.

Applicazione Protegge il mandrino a chiusura rapida dallo sporco.

ER‑041374 Anello di tenuta PM56 per QuickChuck 100 P / ITS Chuck 100 P

Esecuzione Alluminio, per pallet PM56. Applicazione Impedisce la penetrazione di sporco nel mandrino ITS Chuck 100 P.

ER‑034677 Anello di tenuta PM85 per QuickChuck 100 P / ITS Chuck

Esecuzione Alluminio, per pallet PM85.

Applicazione Impedisce la penetrazione di sporco nel mandrino ITS Chuck 100 P.

EROWA ITS Supporti portapezzi I componenti

L‘integrazione comincia dai supporti portapezzi. In base alle esigenze specifiche si possono utilizzare i portaelettrodi preconfigurati, i pallet oppure le piastre di centraggio da montare direttamente sui pezzi. L‘integrazione e la continuità del sistema sono comunque garantiti.

ER-093758 ER-129069

ER-094168

ER-093774

ER-129071

ER-093780 ER-129072

ER-035210

ER-035209

ER-094180

ER-035114

ER-035097

ER-008745

ER-035117

ER-035297

ER-011599

ER-036658

ER-010755

ER-015465

Piastre di centraggio

Le piastre di centraggio rappresentano la base più conveniente per serrare gli elettrodi. Esse vengono montate direttamente sugli elettrodi grezzi. Anche supporti e dispositivi si possono così produrre in modo compatibile con il sistema ITS. La configurazione dei fori per il montaggio viene eseguita semplicemente nell‘elettrodo grezzo con l‘aiuto della maschera di foratura o di un programma NC.

Dati tecnici Piastre di centraggio ITS

Materiale inossidabile

Precisione del sistema

nel mandrino < 0,002 mm

Versioni:

Piastra di centraggio 50 elettrodi di peso ridotto

Piastra di centraggio 100 M8 pezzi ed elettrodi

Piastra di centraggio G pezzi, supporti e dispositivi per lavorazioni ad asportazione di truciolo

Manipolazione con dispositivi di handling o cambiaelettrodi EROWA

ER‑094180 Piastra di centraggio 50 C 50 pezzi

ER‑094181 Piastra di centraggio 50 C 5 pezzi

Esecuzione Inossidabile, con piastra di guarnizione e 4 distanziatori cadauna.

Applicazione Elettrodi di peso ridotto.

Montaggio elettrodo grezzo Montaggio diretto sulla superficie piana del pezzo grezzo.

ER‑011599 Piastra di centraggio 100 M8 10 pezzi

ER‑050195 Piastra di centraggio 100 M8 1 pezzo

Esecuzione Inossidabile, con 4 distanziatori M8 e 4 viti M5 cadauna. Applicazione Pezzi ed elettrodi. Montaggio elettrodo grezzo Montaggio diretto sulla superficie piana del pezzo grezzo.

Piastre di centraggio

ER‑036657 Piastra di centraggio G, 1 pezzo con distanziatori 10,2 mm / 11,4 mm

ER‑036658 Piastra di centraggio G, 5 pezzi con distanziatori 10,2 mm / 11, 4 mm

Esecuzione Piastra di centraggio G (rettificata), inossidabile. Con 8 distanziatori SW13 cadauna, di cui quattro di altezza 10,2 mm e quattro di altezza 11,4 mm.

Applicazione Per pezzi, dispositivi e dime nella lavorazione ad asportazione di truciolo.

Nota Può essere impiegata anche per la riparazione dei pallet ø 148 G di tipo vecchio, come per esempio ER-015777, ER-015899, ER-032699, ecc.

Montaggio elettrodo

grezzo

Secondo le istruzioni di montaggio fornite.

ER‑147223 Piastra di centraggio G, 1 pezzo con distanziatori 10,2 mm

ER‑153058 Piastra di centraggio G, 5 pezzi con distanziatori 10,2 mm

Esecuzione Piastra di centraggio G (rettificata), inossidabile. Con 8 distanziatori SW13 cadauna, altezza 10,2 mm.

Applicazione Per pezzi, dispositivi e dime nella lavorazione ad asportazione di truciolo.

Nota Può essere impiegata anche per la riparazione dei pallet ø 148 G di tipo nuovo, come per esempio ER-115308, ER-115379, ER-115388, ecc.

Montaggio elettrodo

grezzo

Secondo le istruzioni di montaggio fornite.

EROWA ITS Portaelettrodi

I portaelettrodi ITS vengono impiegati per alloggiarvi gli elettrodi e i pezzi per l‘intero ciclo di lavorazione e per l‘immagazzinaggio. Il prezzo vantaggioso permette di tenere a disposizione questi supporti in grandi quantità.

Nota per il supporto C: Grazie alla piastra di tenuta integrata, questi supporti abbinati all’apposito anello di tenuta possono essere utilizzati nel mandrino di serraggio ITS garantendo la chiusura ermetica.

Dati tecnici Portaelettrodi standard ITS

Materiale corpo: ottone piastra di centraggio: inossidabile

Precisione del sistema nel mandrino < 0,002 mm

Peso massimo consigliato dell‘elettrodo 20 kg

Manipolazione con dispositivi di handling o cambiaelettrodi EROWA

ER‑093758 Portaelettrodo grezzo C 12 pezzi

Esecuzione Supporto in ottone ITS 50 senza fori di fissaggio. Con scanalature per pinza e piastra di tenuta.

Applicazione Per il montaggio di elettrodi e pezzi di forme diverse.

Fissaggio elettrodo grezzo

Eseguire i fori secondo necessità.

Nota Da ordinare separatamente: chip EWISTM (ER-094168) e attacco.

ER‑093765 Prisrund C 12 pezzi

Esecuzione Supporto in ottone ITS 50 predisposto per elettrodi quadri. Con scanalature per pinza e piastra di tenuta. Completo di perni filettati 25 x M8.

Applicazione Per il montaggio di elettrodi quadri e pezzi con larghezza codolo fino a 25 mm.

Fissaggio elettrodo grezzo

Con i perni filettati. Se necessario, centrare mediante l’uso di tasselli di spessoramento ER-010532.

Nota Da ordinare separatamente: chip EWISTM (ER-094168) e attacco.

ER‑093774 Portaelettrodo scanalato C 12 pezzi

Esecuzione Supporto in ottone ITS 50 con scanalatura di 20,5 mm. Con scanalature per pinza e piastra di tenuta. Completo di perni filettati 25 x 8M.

Applicazione Per il montaggio di elettrodi e pezzi con larghezza codolo fino a 20 mm.

Fissaggio elettrodo grezzo

Con i perni filettati. Se necessario, centrare mediante l’uso di tasselli di spessoramento ER-010532.

Nota Da ordinare separatamente: chip EWISTM (ER-094168) e attacco.

ER‑093780 Portaelettrodo piana C 12 pezzi

Esecuzione Supporto in ottone ITS 50, con possibilità di fissaggio posteriore. Con scanalature per pinza e piastra di tenuta. Superficie 51 x 51 mm lavorata in piano. Completo di viti 24 x M6 e rondelle.

Applicazione Per il montaggio di elettrodi e pezzi con una superficie di base superiore a 50 mm.

Fissaggio elettrodo grezzo

Con viti 2 x M6.

Nota Da ordinare separatamente: chip EWISTM (ER-094168) e attacco.

ER‑129069 Portaelettrodo grezzo 12 pezzi

Esecuzione Supporto in ottone ITS 50 senza fori di fissaggio.

Applicazione Per il montaggio di elettrodi e pezzi di forme diverse.

Fissaggio elettrodo grezzo

Eseguire i fori secondo necessità.

Nota Da ordinare separatamente: chip EWISTM (ER-094168) e attacco.

ER‑129070 Portaelettrodo universale 12 pezzi

Esecuzione Supporto in ottone ITS 50 predisposto per elettrodi quadri. Completo di perni filettati 25 x M8.

Applicazione Per il montaggio di elettrodi quadri e pezzi con larghezza codolo fino a 25 mm.

Fissaggio elettrodo grezzo

Con i perni filettati. Se necessario, centrare mediante l’uso di tasselli di spessoramento ER-010532.

Nota Da ordinare separatamente: chip EWISTM (ER-094168) e attacco.

EROWA ITS Portaelettrodi

ER‑129071 Portaelettrodo scanalato 12 pezzi

Esecuzione Supporto in ottone ITS 50 con scanalatura di 20,5 mm.

Completo di perni filettati 25 x 8M.

Applicazione Per il montaggio di elettrodi e pezzi con larghezza codolo fino a 20 mm.

Fissaggio elettrodo grezzo

Con i perni filettati. Se necessario, centrare mediante l’uso di tasselli di spessoramento ER-010532.

Nota Da ordinare separatamente: chip EWISTM (ER-094168) e attacco.

ER‑129072 Piastra a base piana 12 pezzi

Esecuzione Supporto in ottone ITS 50, con possibilità di fissaggio posteriore. Superficie 51 x 51 mm lavorata in piano.

Completo di viti 24 x M6 e rondelle.

Applicazione Per il montaggio di elettrodi e pezzi con una superficie di base superiore a 50 mm.

Fissaggio elettrodo grezzo

Con viti 2 x M6.

Nota Da ordinare separatamente: chip EWISTM (ER-094168) e attacco.

ER‑010627 Piastra a base piana Alu 80 x 80 4 pezzi

Esecuzione Set da 4 pezzi. Alluminio, sistema 100 con distanziatori M8.

Applicazione Per elettrodi e pezzi con superficie di base superiore a 70 mm.

Fissaggio elettrodo grezzo

Con viti 4 x M6 nella superficie di base.

ER‑010532 Tasselli di spessoramento 300 pezzi

Esecuzione 6 x 50 pezzi. Inossidabili, spessore da 0,5 mm a 5 mm.

Applicazione Centraggio di elettrodi grezzi nei portaelettrodi.

ER‑013913 Sistema di stoccaggio 10 pezzi

Esecuzione Materiale plastico, set da 10 pezzi.

Applicazione Stoccaggio di quattro portaelettrodi 50 o di un pallet ø 115/148 mm.

Nota I sistemi di stoccaggio possono essere uniti a formare una superficie, per esempio a cassetti.

ER‑011591 Sistema di stoccaggio ITS 50 per 12 porta‑elettrodi, set di 10 pezzi

Esecuzione Set da 10 pezzi, polistirolo.

Applicazione Immagazzinaggio e trasporto di portaelettrodi sistema 50.

ER‑022250 Pallet di adattamento ITS 50 / ø 148

Esecuzione ITS sistema 100.

Applicazione Per il fissaggio di portaelettrodi ITS sistema 50. Montaggio con vite centrale M10. Per la manipolazione automatica.

EROWA ITS Supporti ø 72

I supporti ø 72 hanno una superficie di serraggio più grande rispetto ai supporti ITS C. Assieme alle apposite coperture, offrono anch‘essi la massima protezione contro l‘accumulo di sporco nel mandrino di serraggio. I supporti rappresentano la soluzione ideale per la produzione autonoma.

Dati tecnici Supporti ø 72 ITS Materiale acciaio inossidabile

Precisione del sistema nel mandrino < 0,002 mm

Peso massimo consigliato dell‘elettrodo 20 kg

Manipolazione con dispositivi di handling o cambiaelettrodi EROWA.

ER‑035210 Portaelettrodo grezzo ø 72 6 pezzi

Esecuzione Set da 6 pezzi, sistema ITS 50. Senza attacchi.

Applicazione Montaggio di elettrodi e di pezzi di forme diverse. Fissaggio elettrodo grezzo

Esecuzione dei fori di fissaggio secondo le esigenze.

ER‑035209 Portaelettrodo universale ø 72 6 pezzi

Esecuzione Set da 6 pezzi, sistema ITS 50. Senza attacchi. Applicazione Montaggio di elettrodi e pezzi con codolo quadro fino a 25 mm.

ER‑035211 Portaelettrodo scanalato ø 72 6 pezzi

Esecuzione Set da 6 pezzi, sistema ITS 50. Senza attacchi. Applicazione Montaggio di elettrodi e pezzi con larghezza codolo fino a 20 mm.

ER‑035212 Portaelettrodo a base piana ø 72

6 pezzi

Esecuzione Set da 6 pezzi, completo di 12 spine elastiche PinLock, sistema ITS 50. Senza attacchi.

Applicazione Montaggio di elettrodi e pezzi con superficie di base superiore a 40 x 40 mm o ø 50 mm. Fissaggio elettrodo grezzo Con due spine elastiche PinLock.

ER‑035114 Supporto per elettrodi grezzi ø 10 /ø 72

6 pezzi

Esecuzione Set da 6 pezzi, sistema ITS 50. Senza attacchi. Applicazione Per il serraggio di materiale rotondo di ø 10 mm.

ER‑035097 Supporto per elettrodi grezzi ø 20 /ø 72 6 pezzi

Esecuzione Set da 6 pezzi, sistema ITS 50. Senza attacchi. Applicazione Per il serraggio di materiale rotondo di ø 20 mm.

ER‑035117 Supporto per elettrodi grezzi ø 72 senza foratura, 6 pezzi

Esecuzione Set da 6 pezzi, sistema ITS 50. Senza attacchi. Applicazione Per il serraggio di materiale rotondo. Fissaggio elettrodo grezzo Se necessario, eseguire il foro di fissaggio fino a max. ø 12 mm.

ER‑035297 Portapinze ø 72 1 pezzo

Esecuzione 1 pezzo, completo di attacchi. Sistema ITS 50. Applicazione Per il serraggio di materiale rotondo. Campo di serraggio da ø 2 mm a ø 20 mm. Nota Pinze da ordinare tipo ETS 32 separatamente.

Per ogni applicazione la giusta versione

01 | Parte superiore mobile per la compensazione degli errori

02 | Scanalatura per sfera di bloccaggio

03 | Smusso per il collocamento a magazzino

04 | Scanalatura per O-ring

05 | Smusso per pinza

Le varie versioni sono concepite espressamente per i diversi impieghi.

L‘attacco viene avvitato nel supporto o nel pallet solo per la lavorazione. Non avendo alcuna influenza sul punto di riferimento, per ridurre l‘ingombro viene smontato per l‘immagazzinaggio e rimontato solo quando viene usato il supporto o il pallet.

Dati tecnici

Attacchi ITS Materiale Acciaio temprato Vite M10

ER‑010755 Attacco F/M EDM per lavaggio 20 pezzi

Esecuzione Di tipo manuale. Vite M10 x 45 mm con foro di lavaggio. Applicazione Per portaelettrodi ITS. Per l’elettroerosione e lavorazioni leggere di asportazione di truciolo.

ER‑010742 Attacco F/M produzione 1 pezzo

ER‑051381 Attacco F/M Production 20 pezzi

Esecuzione Di tipo manuale. Vite M10 x 50 mm, qualità 12.9 (senza foro di lavaggio).

Applicazione Montaggio su pallet EROWA per lavorazioni di asportazione di truciolo.

ER‑007980 Attacco F/A Inox 20 pezzi

Esecuzione Di tipo automatico. Vite M10 x 45 mm, inox (senza foro di lavaggio).

Applicazione Per supporti con sostituzione automatica. Per l’elettroerosione a filo e lavorazioni leggere di asportazione di truciolo.

ER‑015465 Attacco F/A EDM M10 x 45 per lavaggio, 20 pezzi

Esecuzione Di tipo automatico. Vite M10 x 45 mm con foro di lavaggio.

Applicazione Per portaelettrodi ITS con sostituzione automatica. Per l’elettroerosione e lavorazioni leggere di asportazione di truciolo.

Portaelettrodi quadri e System Plus

I portaelettrodi quadri EROWA sono particolarmente adatti alla lavorazione di piccoli elettrodi. I campi specifici d‘impiego sono: la fresatura, la tornitura, la rettificatura, l‘erosione a filo e a tuffo. Questo portaelettrodo, abbinato alle possibilità offerte dal System Plus, costituisce una valida soluzione integrata per ogni tipo di lavorazione, comprese quelle che comportano la manipolazione di un grande numero di elettrodi di piccole dimensioni.

System Plus Il sistema di riferimento è costiuto dalle incisioni prismatiche di centraggio praticate direttamente sull‘elettrodo grezzo. EROWA ITS

1. Preparazione Realizzazione delle incisioni

di centraggio.

2. Fresatura Sul supporto diritto System Plus.

3. Erosione a filo Sul Supporto angolare.

4. Erosione a tuffo Sul supporto diritto.

EROWA ITS Portaelettrodi quadri I componenti

ER-003513

ER-003367

ER-093996 ER-010495

ER-010507 ER-010502 ER-035156 ER-035154

ER-032785

Sistema di serraggio per elettrodi quadri 15

ER‑093996 Portaelettrodo quadro 15 per ITS 50 C 1 pezzo

ER‑093997 Portaelettrodo quadro 15 per ITS 50 C 12 pezzi

Esecuzione Sistema ITS 50. Applicazione EDM/WEDM.

ER‑032785 Portaelettrodo quadro 15 EWISTM per ITS 100

Esecuzione Sistema ITS 100. Applicazione EDM e lavorazioni ad asportazione di truciolo.

ER‑007870 Testa di portaelettrodo quadro 15

Esecuzione Solo elemento di serraggio del supporto. Applicazione Per la realizzazione di dispositivi di serraggio multipli.

ER‑015627 Supporto quadro 15 su adattatore ø 85

Esecuzione Elemento di serraggio montato su flangia, con perni. Applicazione Per la realizzazione di dispositivi di serraggio multipli. Montaggio Passante, dall’alto attraverso la flangia.

ER‑009231 Elettrodo grezzo quadro 15 40 pezzi

Esecuzione Set da 40 pezzi. Rame per EDM, profilo trafilato. Applicazione Elettrodo grezzo per elettrodi con bordo fino a 15 mm di lunghezza.

ER‑009866 Codolo quadro 15 40 pezzi

Esecuzione Set da 40 pezzi, acciaio trafilato. Applicazione Brasatura, incollaggio di elettrodi grezzi in rame o grafite.

ER‑010497 Codolo quadro 15 M5 10 pezzi

Esecuzione Set da 10 pezzi, temprato, rettificato, completo di viti M5.

Applicazione Avvitamento di elettrodi grezzi.

ER‑010585 Supporto quadro per elettrodi grezzi 15 ø 8mm

Esecuzione Acciaio temprato, rettificato. Applicazione Serraggio di materiale rotondo ø 8 mm.

Sistema di serraggio per elettrodi quadri 15 e System Plus

ER‑010586 Supporto quadro per elettrodi grezzi 15 ø 6mm

Esecuzione Acciaio temprato, rettificato.

Applicazione Serraggio di materiale rotondo ø 6 mm.

ER‑003467 Supporto diritto 15 x 15 x 37mm

ER‑003513 Supporto diritto 15 x 15 x 57mm

Esecuzione Acciaio temprato, rettificato. Profilo di incisione 15 mm. Supporto completo di viti.

Applicazione Per elettrodi in rame o grafite. Montaggio in base alle istruzioni accluse.

ER‑003470 Supporto angolare 15 x 15 x 50mm

ER‑003367 Supporto angolare 15 x 15 x 100mm

Esecuzione Acciaio temprato, rettificato. Profilo di incisione 15 mm. Supporto completo di viti.

Applicazione Per elettrodi in rame o grafite. Montaggio in base alle istruzioni accluse.

ER‑003422 Punzone prismatico grandezza 15

Esecuzione Acciaio temprato, rettificato. Profilo di incisione 15 mm.

Applicazione Incisione del prisma di centraggio negli elettrodi grezzi in rame.

ER‑010507 Supporto per elettrodi quadri 15 10 pezzi

Esecuzione Set da 10 pezzi, polistirolo.

Applicazione Immagazzinaggio e trasporto di elettrodi grezzi e di elettrodi.

ER‑010502 Paratrucioli per elettrodi quadri 15 10 pezzi

Esecuzione Set da 10 pezzi, gomma resistente all’olio.

Applicazione Protezione dai trucioli durante la lavorazione degli elettrodi.

ER‑010495 Righello di allineamento per elettrodi quadri 15

Esecuzione Acciaio temprato, rettificato.

Applicazione Controllo della concentricità e della posizione angolare del supporto rispetto al sistema ITS.

EROWA ITS Sistema di serraggio per elettrodi quadri 25

ER‑093992 Portaelettrodo quadro 25 per ITS 50 C 1 pezzo

ER‑093993 Portaelettrodo quadro 25 per ITS 50 C 12 pezzi

Esecuzione Sistema ITS 50. Applicazione EDM/WEDM.

ER‑032810 Portaelettrodo quadro 25 EWISTM per ITS 100

Esecuzione Sistema ITS 100. Applicazione EDM e lavorazioni ad asportazione di truciolo.

ER‑010622 Testa di portaelettrodo quadro 25

Esecuzione Solo elemento di serraggio del supporto. Applicazione Per la realizzazione di dispositivi di serraggio multipli.

ER‑015629 Supporto quadro 25 su adattatore ø 85

Esecuzione Elemento di serraggio montato su flangia, con perni. Applicazione Per la realizzazione di dispositivi di serraggio multipli. Montaggio Passante, dall’alto attraverso la flangia.

Sistema di serraggio per elettrodi quadri 25 e System Plus

ER‑009209 Elettrodo grezzo quadro 25 24 pezzi

Esecuzione Set da 24 pezzi, rame per EDM, profilo trafilato. Applicazione Elettrodo grezzo per elettrodi con bordo fino a 25 mm di lunghezza.

ER‑010491 Codolo quadro 25 24 pezzi

Esecuzione Set da 24 pezzi, acciaio dolce, profilo trafilato.

Applicazione Brasatura, incollaggio di elettrodi grezzi con bordo fino a 40 mm di lunghezza.

ER‑003405 Supporto diritto 25 x 25 x 40mm

ER‑003439 Supporto diritto 25 x 25 x 65mm

Esecuzione Acciaio temprato, rettificato. Profilo di incisione 25 mm. Supporto completo di vite.

Applicazione Per elettrodi in rame o grafite. Montaggio in base alle istruzioni accluse.

ER‑003393 Supporto angolare 25 x 25 x 90mm

Esecuzione Acciaio temprato, rettificato. Profilo di incisione 25 mm. Supporto completo di vite.

Applicazione Per elettrodi in rame o grafite. Montaggio in base alle istruzioni accluse.

Sistema di serraggio per elettrodi quadri 25 e System Plus

ER‑003489 Punzone prismatico grandezza 25

Esecuzione Acciaio temprato, rettificato. Profilo di incisione 25 mm.

Applicazione Incisione del prisma di centraggio negli elettrodi grezzi in rame.

ER‑010592 Righello di allineamento per elettrodi quadri 25

Esecuzione Acciaio temprato, rettificato.

Applicazione Controllo della concentricità e della posizione angolare del supporto rispetto al sistema ITS.

ER‑010505 Paratrucioli per elettrodi quadri 25 10 pezzi

Esecuzione Set da 10 pezzi. Gomma resistente all’olio.

Applicazione Protezione dai trucioli durante la lavorazione degli elettrodi.

ER‑010511 Supporto per elettrodi quadri 25 10 pezzi

Esecuzione Set da 10 pezzi, polistirolo.

Applicazione Immagazzinaggio e trasporto di elettrodi grezzi e di elettrodi.

EROWA ITS Portaelettrodi speciali I componenti

Questi portaelettrodi agevolano la realizzazione di elettrodi speciali. Grazie alla regolabilità di angoli e assi si possono utilizzare gli elettrodi preesistenti. In ogni officina ci dovrebbe essere una serie completa di questi portaelettrodi.

ITS 50

ER-008551

ER-008458

ER-008595

ER-009235

ER-093780

ER-129072

ER-094168

ER-010583

ER-033654

ER-039204

ER-035156

ER-093999 ER-008745

ER-015465 ER-010671 ER-010689

Portaelettrodi speciali

ER‑093999 Portapinze 50 C

Esecuzione Sistema 50 C.

Applicazione Per materiale rotondo fino a ø 20 mm.

ER‑149572 Portapinza su pallet ø 115 MS

Esecuzione In acciaio. Pallet con piastra di centraggio 100 (stampata).

Applicazione Per il fissaggio di materiale rotondo, pezzi o elettrodi fino a ø 20 mm.

ER‑008745 Assortimento di pinze ETS 32 set to 19 pc. ø 2,5 ‑ ø 20 mm

Esecuzione Set da 19 pezzi di ø 2,5 mm fino ø 20 mm.

Applicazione Per materiale rotondo fino a ø 20 mm.

EROWA ITS Portaelettrodi speciali

ER‑006700 Pinza ø 2.5mm ETS 32

ER‑006701 Pinza ø 3mm ETS 32

ER‑006702 Pinza ø 4mm ETS 32

ER‑006703 Pinza ø 5mm ETS 32

ER‑006704 Pinza ø 6mm ETS 32

ER‑006705 Pinza ø 7mm ETS 32

ER‑006706 Pinza ø 8mm ETS 32

ER‑006707 Pinza ø 9mm ETS 32

ER‑006708 Pinza ø 10mm ETS 32

ER‑006709 Pinza ø 11mm ETS 32

ER‑006710 Pinza ø 12mm ETS 32

ER‑006711 Pinza ø 13mm ETS 32

ER‑006712 Pinza ø 14mm ETS 32

ER‑006713 Pinza ø 15mm ETS 32

ER‑006714 Pinza ø 16mm ETS 32

ER‑006715 Pinza ø 17mm ETS 32

ER‑006716 Pinza ø 18mm ETS 32

ER‑006717 Pinza ø 19mm ETS 32

ER‑006718 Pinza ø 20mm ETS 32

Esecuzione Fornibile singolarmente, campo di serraggio per ogni pinza:

ø 2,5 mm = 0,5 mm

ø 3-20 mm = 1 mm

Applicazione Materiale rotondo da ø 2 mm a ø 20 mm.

ER‑010671 Supporto minipinza ø 20

Esecuzione Acciaio rettificato ø 20 mm.

Applicazione Nell’adattatore ø 20 mm o nella pinza ø 20 mm, per minipinze di ø 0,2 mm fino a ø 2,0 mm.

ER‑010689 Assortimento di minipinze set à 19 pc. ø 0.2 ‑ ø 2.0 mm

Esecuzione Set da 19 pezzi di ø 0.2 mm fino ø 2.0 mm, acciaio rettificato con guarnizione in ottone per il relativo diametro.

Applicazione Serraggio di piccoli tubetti di ø 0.2 mm fino a ø 2.0 mm.

ER‑002403 Minipinza ø 0.2mm

ER‑002404 Minipinza ø 0.3mm

ER‑002405 Minipinza ø 0.4mm

ER‑002406 Minipinza ø 0.5mm

ER‑002407 Minipinza ø 0.6mm

ER‑002408 Minipinza ø 0.7mm

ER‑002409 Minipinza ø 0.8mm

ER‑002410 Minipinza ø 0.9mm

ER‑002411 Minipinza ø 1.0mm

ER‑002412 Minipinza ø 1.1mm

ER‑002413 Minipinza ø 1.2mm

ER‑002414 Minipinza ø 1.3mm

ER‑002415 Minipinza ø 1.4mm

ER‑002416 Minipinza ø 1.5mm

ER‑002417 Minipinza ø 1.6mm

ER‑002418 Minipinza ø 1.7mm

ER‑002419 Minipinza ø 1.8mm

ER‑002420 Minipinza ø 1.9mm

ER‑002421 Minipinza ø 2.0mm

Esecuzione Acciaio rettificato, con guarnizione in ottone per il relativo diametro.

Applicazione Serraggio di piccoli tubetti.

EROWA ITS Portaelettrodi speciali

ER‑008595 Zekant

Esecuzione Portaelettrodo con sitta a croce (corsa 2 mm) e movimento a pendolo (+/-4°).

Applicazione Serraggio e allineamento degli elettrodi. Inadatto per la truciolatura.

ER‑008458 Supporto prismatico inossidabile

Esecuzione Prisma rettificato, superfici di appoggio 10 mm +/- 0,005 mm di distanza dal centro.

Applicazione Serraggio di elettrodi a lavorazione esterna precisa.

ER‑008551 Supporto orizzontale ITS 50

Esecuzione Temprato e rettificato, angolo 90° e concentricità in 0,005 mm.

Applicazione Serraggio di portaelettrodi in posizione orizzontale. Non può essere impiegato per la truciolatura.

ER‑010583 Supporto per elettrodi grezzi ø 10mm

ER‑010581 Supporto per elettrodi grezzi ø 12mm

ER‑010577 Supporto per elettrodi grezzi ø 20mm

Esecuzione Acciaio temprato, foro rettificato. Applicazione Da montare su portaelettrodo a base piana C ER-093780 per il serraggio di tubi o barre di precisione.

ER‑009235 Adattatore ø 20mm

Applicazione Per il serraggio di elettrodi con codolo di ø 20 mm.

ER‑033654 Supporto con filettatura M3

P=0.5mm / ø 2.3mm / L= 100

ER‑033655 Supporto con filettatura M4

P=0.7mm / ø 2.9mm / L= 100

ER‑033656 Supporto con filettatura M5

P=0.8mm / ø 3.8mm / L= 120

ER‑033657 Supporto con filettatura M6

P=1mm / ø 4.5mm / L= 120

Esecuzione Gambo rettificato 20 mm.

Applicazione Posizionamento e serraggio di elettrodi per filettatura EROWA.

Nota Sono disponibili sistemi per M3, M4, M5 e M6.

ER‑033204 Elettrodi con filettatura M3 / L= 80

ER‑033205 Elettrodi con filettatura M4 / L= 80

ER‑033206 Elettrodi con filettatura M5 / L= 120

ER‑033207 Elettrodi con filettatura M6 / L= 120

Esecuzione Rame per elettrodi con filettatura di precisione. Applicazione Erosione di filetti nel sistema di supporto per filettatura EROWA.

Nota Dimensioni disponibili: M3, M4, M5 e M6.

I componenti

Gli strumenti di misura e controllo EROWA ITS facilitano l‘ispezione dei mezzi di produzione. Essi trovano impiego sia nella lavorazione ad asportazione di truciolo che nell‘elettroerosione a filo e a tuffo.

ER-008638

ER-010560

ER-115699

ER-008633

ER-010561

ER-008649

ER-012727

ER-032464

ER-008617

ER-010562

ER-010723

ER-008617

Strumenti di misurazione

ER‑008638 Tastatore a sfera ø 5mm

ER‑010562 Tastatore a sfera ø 2mm

Esecuzione Supporto con stilo su cuscinetti elastici e sfera in metallo duro. Protezione di sovracorsa: X/Y/Z 1 mm. Precisione di ripetibilità X/Y/Z 0,002 mm.

Applicazione Misurazione automatica dei pezzi nell’impianto di elettroerosione a tuffo CNC.

ER‑010560 Stilo di ricambio ø 5mm

ER‑010561 Stilo di ricambio ø 2mm

Esecuzione Metallo duro, completo di adattatore, senza distanziale.

Applicazione Sostituzione dei stili dei tastatori ER-008638 e ER-010562. Attenzione: il distanziale è adattato al rispettivo tastatore. ER‑010723 Spina di controllo ITS 50

Esecuzione Temprato, rettificato.

Applicazione Controllo della posizione radiale, assiale e angolare dei mandrini di serraggio ITS.

Esecuzione Temprato, rettificato.

Applicazione Controllo della posizione radiale, assiale e angolare dei mandrini di serraggio ITS.

Strumenti di misurazione

ER‑012727 Spina di riferimento UnoSet

Esecuzione Temprato, rettificato, foro ø 8 mm.

Applicazione Determinazione delle misure di riferimento su mandrini di serraggio orizzontali.

ER‑008633 Dispositivo di centraggio fisso

Esecuzione Supporto con parte scorrevole e comparatore con scala millimetrica.

Graduazione: 0,01 mm.

Applicazione Per la centratura dei pezzi su macchine con asse C o con mandrino rotante.

ER‑008649 Dispositivo di centraggio girevole completo

Esecuzione Supporto con parte girevole e scorrevole, completo di comparatore con scala millimetrica.

Graduazione: 0,01 mm.

Applicazione Controllo della posizione dei pezzi sulle macchine senza asse di rotazione.

ER‑115699 Pallet di allineamento ø 115 MS

Esecuzione Pallet ø 115 mm, lunghezza di allineamento 110 mm, foro centrale ø 12 mm.

Applicazione Regolazione della posizione angolare e determinazione del centro dei mandrini di serraggio ITS, PowerChuck P e PC 210 Combi.

ER‑032464 Microscopio ITS e spina di controllo con punto di centraggio

Esecuzione Fattore di ingrandimento: 40 x.

Illuminazione: 5 volt. Trasformatore: 100-240 volt.

Applicazione Determinazione delle quote su profili complessi. La spina di controllo con punta serve per la regolazione dell’ottica.

ER‑001565 Comparatore ø 38, 0.002mm

Esecuzione Campo di misurazione: +/- 0,2 mm.

Graduazione 0,002 mm.

Applicazione Su celle di allestimento e di preregolazione PreSet e su dispositivi di centraggio ITS.

My first EROWA

Questi set di base sono stati espressamente realizzati per chi si avvicina per la prima volta alla moderna tecnologia di serraggio ITS. Altro materiale, in particolare quello di consumo, potrà essere ordinato successivamente.

ER-010438 ER-010441

Set di base per l‘impiego di mandrini di serraggio ITS sul canotto della macchina EDM.

Confezionato in una robusta cassetta di plastica

Set di elementi EROWA ITS

EDM Set Basic

Questi set di base sono stati espressamente realizzati per chi si avvicina per la prima volta alla moderna tecnologia di serraggio ITS. Altro materiale, in particolare quello di consumo, potrà essere ordinato successivamente.

Codice articolo Descrizione

cava esagonale M10 x 20

ER-006710

ER-006718

ER-010723

ER-123194

ER-001483

ER-103692

ER-010438

ER-010441

ER-154100

Set di base per impianti EDM manuali o a controllo CNC con mandrino da testa macchina ITS. Il mandrino di serraggio è previsto per la lavorazione manuale degli elettrodi. Confezionato in una robusta cassetta di plastica

Pezzi per set Quantitativi unitari per ordini successivi

Codice articolo Descrizione

Set di elementi EROWA ITS Set EDM Standard

Questi set di base sono stati espressamente realizzati per chi si avvicina per la prima volta alla moderna tecnologia di serraggio ITS. Altro materiale, in particolare quello di consumo, potrà essere ordinato successivamente.

Set di base per impianti EDM a controllo CNC. Comprende anche 50 portaelettrodi e un mandrino di serraggio.

ER-010723

ER-012297

ER-010744

ER-093780

ER-093765

ER-093774

ER-010438

ER-010526

ER-010525

ER-010441

ER-010523

ER-010521

ER-103692

ER-010518

ER-010514

ER-022354 000714

ER-010753

ER-008458

ER-093999

ER-015465

ER-006708

ER-006706

ER-006710

ER-006718

ER-006704

ER-006702

ER-011599

ER-094180

ER-123194

ER-001483 007752 000999

ER-010685

ER-010694

articolo

ER 103681

Codice articolo Descrizione

EROWA ITS Compact Combi

Per elettrodi e pezzi piccoli

Il sistema di serraggio EROWA Compact è l‘ideale per il serraggio di elettrodi e pezzi di piccole dimensioni. I mandrini ITS Compact CombiChuck completano la gamma dei prodotti EROWA e consentono un serraggio continuo di tre sistemi su un unico mandrino. I mandrini ITS Compact CombiChuck possono essere impiegati ovunque, sia sulla tavola macchina che sul canotto dell‘utensile.

CompactChuck

ITS Compact CombiChuck

Portaelettrodo Compact

Portaelettrodo ITS 50 C

Pallet ø 115 MS

Campi d‘impiego

Handling

Manuale / Dispositivo di carico / Robot

Funzionamento

ITS Compact CombiChuck con supporto ITS

Dimensioni sistema

ITS Compact CombiChuck

Compact, ITS 50 e ITS 100

Indexaggio 4 x 90°

Precisione di ripetibilità

Forza di serraggio

< 0,002 mm

3´000 N, 5´000 N con riserraggio

Serraggio meccanico-elastico (senza pressione)

Pressione di apertura min. 6 bar (pneumatica)

Azionamento con unità di comando manuale o elettropneumatica

ITS Compact CombiChuck con supporto Compact.

01 | Autobloccante a sfere

Il sistema di chiusura autobloccante a sfere produce una forza di serraggio fino a 5´000 N, che non viene meno neppure in caso d´improvviso calo della pressione.

02 | Pulizia

Pulizia dei piedini di appoggio durante il serraggio.

03 | Prisma di centraggio

Inseriti nel prisma di centraggio, i perni prismatici garantiscono, assieme alle lamelle elastiche, un posizionamento stabile e precisissimo.

ITS Compact Combi

Dati tecnici ITS Compact Combi Chuck

Versatile e integrato

I mandrini ITS Compact Combi presentano la stessa configurazione dei fori di montaggio dei mandrini tradizionali EROWA ITS e sono quindi perfettamente integrabili nel sistema ITS esistente. Il sistema comprende una gamma completa di mandrini, portaelettrodi, cambiaelettrodi e accessori.

• Tre sistemi in un unico mandrino

• Molteplici possibilità di impiego

• Precisione di ripetibilità di < 0.002 mm

• Portapezzi indexabili 4 x 90°

• Superfici di appoggio Z con pulizia ad aria

• Automatizzabile

I FATTI

I mandrini ITS Compact Combi possono essere impiegati senza problemi sulla tavola macchina o sul canotto.

Gli elettrodi vengono fissati direttamente sul supporto standard Compact e sono subito utilizzabili.

Mandrino Compact Combi ad azionamento manuale: per il serraggio dei portaelettrodi EROWA Compact e ITS 50.

Con l‘adattatore Compact-ITS i portaelettrodi Compact diventano compatibili con i mandrini EROWA ITS standard. Il portaelettrodo viene serrato nell‘adattatore manualmente in modo preciso e rapido.

Nel mandrino EROWA ITS Compact Combi, a seconda delle esigenze, si possono serrare i portaelettrodi Compact per piccoli elettrodi come pure i portapezzi del sistema ITS per elettrodi più grandi. Ciò rende il sistema di serraggio Compact estremamente flessibile e versatile nella produzione degli elettrodi.

Gli elettrodi grezzi Compact possono essere serrati senza prelavorazione nei supporti Compact. In questo modo si vanno ad eliminare i costi di lavorazione per attrezzaggio e taglio su misura degli elettrodi grezzi.

I portaelettrodi Compact sono automatizzabili. Con il caricamento automatico delle macchine EDM si aumenta notevolmente la redditività.

EROWA ITS Compact Combi I componenti

ER-019512

ER-017530

ER-017532

ER-029098

ER-017984

ER-017536

ER-029015

ER-034045

ER-010700

ER-017541

ER-010689

ER-019474

ER-093774

ER-032466

ER-015465 ER-115657

ER-035154

ER-035210

ER-010723

ER-115699

Per facilitarvi l‘orientamento sui campi d‘impiego dei prodotti EROWA, abbiamo adottato per tutti i documenti la seguente simbologia:

1. Comando manuale

2. Sbloccaggio tramite pistola ad aria compressa

3. Sbloccaggio tramite valvola a leva

4. Sbloccaggio tramite unità di comando manuale

5. Sbloccaggio tramite unità di comando elettro pneumatica

6. E‘ previsto il lavaggio centrale

7. Adatto per l‘impiego ad immersione

8. Materiale inossidabile

9. Adatto per applicazioni automatizzate

10. Manipolazione con Robot EROWA munito di pinza S

11. Manipolazione con Robot EROWA munito di pinza Combi

12. Manipolazione con Robot EROWA munito di pinza C

13. Manipolazione con Robot EROWA munito di pinza 72

14. Manipolazione con Robot EROWA munito di pinza 115

15. Manipolazione con Robot EROWA munito di pinza 148

16. Manipolazione con pinza EROWA RN PC 210

17. Manipolazione con pinca EROWA RCS

18. Manipolazione con pinca EROWA WGS-500

Mandrini di serragio

Mandrini di serraggio ITS Compact, ad azionamento pneumatico

Mandrini da testa macchina

Mandrini da tavola macchina

Mandrini di serraggio ITS Compact, ad azionamento meccanico

Mandrini da testa macchina

Mandrini da tavola macchina, in materiale inossidabile

EROWA ITS Compact Combi Mandrini di serraggio pneumatici

Dati tecnici ITS Compact CombiChuck ITS 50 Compact CombiChuck

Precisione di ripetibilità < 0,002 mm < 0,002 mm

Indexaggio 4 x 90° 4 x 90°

Forza di serraggio 3000 N 4´000 N

Forza di serraggio con riserraggio 5´000 N

Serraggio meccanico-elastico (senza pressione) meccanico-elastico (senza pressione)

Pressione di apertura (pneumatica) min. 6 bar min. 6 bar

Pressione di riserraggio (pneumatica) min 6 bar

Azionamento con unità di comando manuale con unità di comando manuale o elettropneumatica o elettropneumatica

ER‑020025 ITS Compact CombiChuck

Esecuzione Mandrino a chiusura rapida ITS con CompactChuck integrato.

Raccordi Posteriori.

Applicazione Macchine per elettroerosione a tuffo con cambio elettrodi automatico per portaelettrodi ITS e Compact.

ER‑020026 Mandrino ITS Compact Combi con collare

Esecuzione Con flangia ø 80/55 mm per raccordo di lavaggio.

Raccordi Posteriori.

Applicazione Macchine per elettroerosione a tuffo con cambio elettrodi automatico per portaelettrodi ITS e Compact.

ER‑035261 ITS 50 Compact CombiChuck

Esecuzione Mandrino ITS QuickChuck 50 con CompactChuck integrato.

Raccordi Posteriori.

Applicazione Macchine per elettroerosione a tuffo con cambio elettrodi automatico per portaelettrodi ITS e Compact.

ER‑035262 ITS 50 Compact CombiChuck con collare

Esecuzione Con flangia ø 80/55 mm per raccordo di lavaggio.

Raccordi Posteriori.

Applicazione Macchine per elettroerosione a tuffo con cambio elettrodi automatico per portaelettrodi ITS e Compact.

ER‑020027 Mandrino ITS Compact Combi con piastra

Esecuzione Con piastra di fissaggio 106 x 106 mm.

Raccordi Laterali su piastra di fissaggio per unità di comando manuale ed elettropneumatica.

Applicazione Fresatrici, rettificatrici e macchine per elettroerosione a tuffo con alimentazione manuale e automatica.

EROWA ITS Compact Combi Mandrini di serraggio

Dati tecnici QuickChuck 100 Combi QuickChuck 50 Combi

Precisione di ripetibilità < 0,002 mm < 0,002 mm

Indexaggio 4 x 90° 4 x 90°

Forza massima di serraggio 10´000 N 4´000 N

Azionamento manuale manuale

ER‑022511 QuickChuck 100 Combi

Esecuzione Sistema Combi per EROWA ITS e Compact.

Fissaggio Con viti 4 x M8.

Azionamento Manuale.

Applicazione Serraggio di portaelettrodi e pallet EROWA del tipo Compact, ITS 50 e ITS 100.

ER‑022514 QuickChuck 100 Combi con piastra 125x125

Esecuzione Sistema Combi per EROWA ITS e Compact con piastra di base.

Fissaggio Con viti o staffe.

Azionamento Manuale.

Applicazione Serraggio di portaelettrodi e pallet EROWA del tipo Compact, ITS 50 e ITS 100.

ER‑028167 QuickChuck 50 Combi

Esecuzione Sistema Combi per EROWA ITS e Compact.

Fissaggio Con quattro viti M8 o quattro viti prigioniere M6 con dadi.

Azionamento Manuale.

Applicazione Serraggio di portaelettrodi EROWA del tipo Compact e ITS 50.

EROWA ITS Compact Combi Mandrini di serraggio Compact

Dati tecnici CompactChuck

Precisione di ripetibilità 0,002 mm

Indexaggio 4 x 90°

Forza di serraggio con (senza) riserraggio a 6 bar

5´000 N (2´200 N)

Apertura, aria compressa secca min. 6 bar

Azionamento PA = pneumatico, automatico PM = pneumatico, manuale M = manuale

ER‑029982 Mandrino Compact M

Fissaggio Con quattro viti M8 o quattro viti prigioniere M6 con dadi.

Azionamento Chiusura rapida a leva.

Applicazione Serraggio di portaelettrodi EROWA Compact.

Nota Il CompactChuck M è utilizzabile anche come mandrino cannotto.

ER‑020963 Mandrino Compact

Esecuzione Su piastra di fissaggio 106 x 106 mm. Raccordi Laterali, sulla piastra di fissaggio.

Applicazione Fresatrici, rettificatrici e macchine per elettroerosione a tuffo con alimentazione manuale.

Adattatori Compact ITS

Esecuzione ITS sistema 50 C, chiusura con vite di fissaggio centrale. Predisposto per portachip EWIS.

Azionamento Serrare la vite di fissaggio centrale.

Applicazione Adattatore di sistema Compact - ITS.

Esecuzione ITS sistema 50 C, chiusura QuickChuck per Compact.

Azionamento Chiusura rapida a leva.

Applicazione Come mandrino autonomo su macchine dotate di ITS quale equipaggiamento standard. Adattatore di sistema Compact - ITS.

Esecuzione ITS sistema 50.

Chiusura QuickChuck a 90° per Compact.

Azionamento Chiusura rapida a leva.

Applicazione Adattatore di sistema Compact - ITS.

Esecuzione ITS sistema 50 ø 72. Chiusura con vite di fissaggio centrale. Predisposto per sistema di identificazione con portachip.

Azionamento Serrare la vite di fissaggio centrale.

Applicazione Adattatore di sistema Compact - ITS 50 ø 72 mm.

EROWA ITS Compact Combi

Portaelettrodi

ER‑017532 Portaelettrodo scanalato Compact 18 pezzi

Esecuzione Confezione da 18 pezzi. Senza attacchi.

Applicazione Montaggio di elettrodi grezzi con codolo fino a 8 mm di larghezza.

Fissaggio elettrodo grezzo

Inserire e serrare le viti M5.

ER‑017529 Compact Prisround 10mm 18 pezzi

ER‑017530 Portaelettrodo universale Compact 15mm 18 pezzi

Esecuzione Confezione da 18 pezzi. Senza attacchi.

Applicazione Montaggio di elettrodi grezzi con codolo fino a X = 10 mm di larghezza (ER-017529), fino a X = 15 mm di larghezza (ER-017530).

Fissaggio elettrodo grezzo

Inserire e serrare le viti M5.

ER‑034045 Portapinze Compact 1 pezzo

Esecuzione Un pezzo, senza attacco.

Applicazione Serraggio di elettrodi grezzi rotondi di diametro adatto. Nota Pinze ER16 (non INOX) da ordinare separatamente.

ER‑002394 Pinza di serraggio ER16 ø 2mm

ER‑002395 Pinza di serraggio ER16 ø 3mm

ER‑002396 Pinza di serraggio ER16 ø 4mm

ER‑002398 Pinza di serraggio ER16 ø 6mm

ER‑002399 Pinza di serraggio ER16 ø 7mm

ER‑002400 Pinza di serraggio ER16 ø 8mm

ER‑002401 Pinza di serraggio ER16 ø 9mm

ER‑002402 Pinza di serraggio ER16 ø 10mm

Esecuzione Campo di serraggio 1 mm per pinza. Adatta per il portapinze Compact ER-034045.

ER‑017533 Portaelettrodo Compact 8mm 18 pezzi

ER‑017534 Portaelettrodo Compact 10mm 18 pezzi

ER‑017535 Portaelettrodo Compact 12mm 18 pezzi

ER‑017536 Portaelettrodo Compact 16mm 18 pezzi

Esecuzione Confezione da 18 pezzi. Senza attacchi. Applicazione Montaggio di elettrodi grezzi rotondi di diametro adatto. Fissaggio elettrodo grezzo Inserire e serrare le viti M5.

EROWA ITS Compact Combi

Elettrodi

ER‑019512 Elettrodo Compact ø 30 x 60 12 pezzi, senza scanalatura pinza

Esecuzione Rame per elettrodi, senza scanalature per pinza. Confezione da 12 pezzi. Senza attacchi. Applicazione Produzione di elettrodi fino a ø 30 mm.

ER‑030161 Compact elettrodo 10 x 10 x 45 rame 36 pezzi

Esecuzione Rame per elettrodi. Set da 36 pezzi. Applicazione Produzione di elettrodi fino a 10 x 10 mm.

EROWA ITS Compact Combi

Accessori

ER‑017982 Prolungamento Compact 100mm

Esecuzione Codolo ø 30 x 100 mm.

Applicazione Prolunga della posizione elettrodo di 100 mm.

Azionamento Chiusura con vite di serraggio centrale attraverso il codolo.

ER‑017984 Mandrino angolare Compact

Esecuzione Mandrino di serraggio Compact a 90°.

Azionamento Chiusura con vite di serraggio centrale.

Applicazione Per lo spostamento dalla posizione verticale a quella orizzontale.

ER‑029015 Supporto Compact standard H=16 20 pezzi

Esecuzione Confezione da 20 pezzi. Senza attacchi.

Applicazione Montaggio di elettrodi e pezzi.

Nota Fissaggio dell’elettrodo grezzo attraverso il centro con l’apposito attacco a vite o attraverso il supporto con quattro viti M4 (optional ER-023125 vite a testa cilindrica M4 x 14, 100 pezzi).

ER‑029098 Attacco Compact Combi 20 pezzi

Esecuzione Set da 20 pezzi.

Applicazione Per l’alloggiamento di tutti i tipi di elettrodi e portaelettrodi Compact sul CompactChuck, sull’ITS Compact CombiChuck e sul cambiaelettrodi. Per l’handling con pinza EROWA Combi.

EROWA ITS Compact Combi

Accessori

ER‑051968 Clip di bloccaggio aperto elettroconduttivo / 20 pezzi

Esecuzione In materiale plastico, set da 20 pezzi. Elettroconduttivo.

Fissaggio Sull’attacco ITS F/A.

Applicazione Innesto sull’attacco ITS F/A. Per la sostituzione di elettrodi e portaelettrodi ITS con pinza EROWA Combi.

ER‑051969 Clip di bloccaggio chiuso elettroconduttivo / 20 pezzi

Esecuzione In materiale plastico, set da 20 pezzi. Elettroconduttivo.

Fissaggio Sull’attacco ITS F/A.

Applicazione Montaggio sull’attacco ITS F/A. Per la sostituzione di elettrodi e portaelettrodi ITS con pinza EROWA Combi.

ER‑020958 Sistema di stoccaggio Compact per 24 elettrodi / 10 pezzi

Esecuzione Polistirolo, set da 10 pezzi.

Applicazione Immagazzinaggio e trasporto di 24 elettrodi Compact ø 30 mm, con attacco Compact montato.

ER‑094168 Chip EWISTM rapid con supporto SW14 Lunghezza 8mm

Esecuzione Supporto di montaggio con modulo dati incorporato. Chip EWISTM: read only.

Applicazione Utilizzabile per tutti gli elettrodi e i portapezzi EROWA opportunamente predisposti.

ER‑035154 Chip EWISTM rapid con supporto SW14 Lunghezza 13mm

Esecuzione Supporto di montaggio con modulo dati incorporato. Chip EWISTM: read only.

Applicazione Utilizzabile per tutti gli elettrodi e i portapezzi EROWA opportunamente predisposti.

ER‑022921 Paratrucioli per mandrino Compact 10 pezzi

Esecuzione Guarnizione in gomma applicabile a tutti adattori Compact ITS. Set da 10 pezzi.

Applicazione Per proteggere il adattore Compact ITS ed evitare le infiltrazioni di liquidi e trucioli. Da utilizzare in combinazione con l´anello di tenuta ER-022922.

ER‑022923 Paratrucioli per CombiChuck 10 pezzi

Esecuzione Guarnizione in plastica, set da 10 pezzi.

Applicazione Per proteggere le mandrini Compact ed evitare le infiltrazioni di liquidi e trucioli. Da utilizzare in combinazione con l’anello di tenuta ER-022922 o l’anello di tenuta Combi ER-022924.

ER‑022922 Anello di tenuta per supporto Compact 50 pezzi

Esecuzione Guarnizione in gomma, set da 50 pezzi.

Applicazione Montaggio sul supporto Compact. Abbinato al paratrucioli ER-022921 o ER-022923, impedisce le infiltrazioni di liquidi e trucioli all’interno del CompactChuck e del CombiChuck.

ER‑022924 Anello di tenuta Combi / attacco ITS 20 pezzi

Esecuzione Guarnizione in plastica, set da 20 pezzi.

Applicazione Montaggio sull’attacco ITS. Abbinato al paratrucioli ER-022923, impedisce le infiltrazioni di liquidi e trucioli all’interno del CombiChuck.

Strumenti di misurazione

ER‑019979 Dispositivo di centraggio Compact fisso

Esecuzione Supporto con parte scorrevole e comparatore con scala millimetrica. Graduazione 0,01 mm.

Applicazione Per la centratura dei pezzi su macchine con asse C o con mandrino rotante.

ER‑019951 Dispositivo di centraggio Compact girevole

Esecuzione Supporto con parte scorrevole e girevole e comparatore con scala millimetrica. Graduazione 0,01 mm.

Applicazione Per la centratura dei pezzi su macchine senza asse di rotazione.

ER‑017541 Spina di controllo Compact

Esecuzione Temprata, rettificata.

Applicazione Controllo della posizione radiale, assiale e angolare dei mandrini di serraggio Compact.

ER‑019473 Tastatore Compact con sfera ø 2 mm

ER‑019474 Tastatore Compact con sfera ø 5mm

Esecuzione Con stilo su cuscinetti elastici e sfera in metallo duro.

Protezione di sovracorsa: assi X, Y, Z = 0,3 mm.

Precisione di ripetibilità: assi X, Y, Z = 0,002 mm.

Applicazione Misurazione automatica dei pezzi nell’impianto di elettroerosione a tuffo CNC.

ER‑032466 Microscopio Compact e spina di controllo con punto di centraggio

Esecuzione Fattore di ingrandimento: 40 x

Tensione di alimentazione: 12 volt

Illuminazione: 6 volt

Trasformatore: 110/220 volt

Applicazione Determinazione delle quote su profili complessi. La spina di controllo con punta serve per la regolazione dell’ottica.

EROWA ITS Compact Combi Compact Electrodeholder Set

Per un primo approccio al sistema EROWA Compact abbiamo predisposto un set di base. Altro materiale, in particolare quello di consumo, potrà essere ordinato successivamente.

ER 018858 Compact Electrodeholder Set

Gli attacchi vanno ordinati separatamente.

Accessori EROWA ITS Dispositivi di comando

ER‑001846 Pistola ad aria

Esecuzione In materiale plastico, dosaggio fine dell’aria, raccordo con filettatura interna 1/4”.

Applicazione Per l’azionamento dei mandrini di serraggio manuali.

Nota Non per il comando MTS+ e MTS81.

Opzione Riduttore di portata e pressione per pistola ad aria (ER-087668). Pressione di aria si riduce nel caso che la pistola no viene appoggiata contro la valvola.

ER‑010538 Valvola manuale

Esecuzione Valvola a leva, completa di tubo flessibile di 2 m e raccordi A e B.

Applicazione Comando dei mandrini di serraggio con raccordo aria per l’apertura.

Nota Per raccordo con filettatura M10 x 1.

ER‑011598 Raccordo rapido per mandrino (A)

Esecuzione Raccordo rapido per aria compressa. Applicazione Da avvitare nel mandrino di serraggio EROWA adatto (vedi istruzioni d’uso).

ER‑011597 Raccordo rapido per tubo flessibile (B)

Esecuzione Raccordo rapido per aria compressa. Applicazione Da applicare al tubo dell’aria.

ER‑157411 Quadro di comando doppio

Esecuzione Quadro di comando manuale per un massimo di due mandrini. Per il controllo delle funzioni di apertura / riserraggio / pulizia. Impostazioni di pressione regolabili. Set di tubi flessibili incluso.

Raccordi 1 ingresso (P IN) e 4 uscite (P2 apertura / P2.2 apertura / P3 pulizia / P4 riserraggio).

Applicazione Azionamento dei mandrini di serraggio del tipo: ITS, ITS Compact CombiChuck, PowerChuck P, VPC, UPC o PM Tooling.

ER‑157409 Moltiplicatore di pressione

Esecuzione Moltiplicatore di pressione con rapporto di carico max. 1:2. Impostazione della pressione regolabile, visualizzazione tramite manometro.

Raccordi 1 ingresso (P IN) e 2 uscite (P OUT High (moltiplicata) / P OUT Low (pressione di rete)). Tutti i raccordi sono dotati di attacchi rapidi per tubi flessibili di diametro interno 8 mm.

Applicazione Per garantire la pressione pneumatica necessaria in caso di pressione di rete insufficiente e di variazioni di pressione. Nota Da integrare nel circuito pneumatico in prossimità dell’utenza.

ER‑011362 Dispositivo rotante doppio

ER‑011412 Dispositivo rotante triplo

Esecuzione Flangia di raccordo di tipo neutro. Tubazione aria tripla. Velocità di rotazione max. 6000 giri/min. Pressione di esercizio max. 10 bar.

Applicazione Alimentazione aria per mandrini di serraggio EROWA su assi rotanti.

Azionamento Solo da fermo.

ER‑070445 Unità di comando con controllo

Esecuzione Valvola elettropneumatica. Uscite per mandrini di serraggio: apertura/pulizia/riserraggio. 24 volt, completa di accessori di montaggio e tubo flessibile di collegamento di 3 m.

Applicazione Azionamento e controllo dei mandrini di serraggio integrati nella macchina, per esempio, tramite la funzione M dell’impianto CNC.

Elementi ausiliari

ER‑010906 Set utensili

Applicazione A = Chiave ad anello 8/10 mm per distanziatori M5

B = Chiave ad esagono interno 8 mm per attacchi

C = Chiave a tubo 4 mm

D = Chiave a tubo 3 mm

E = Giravite per viti con intaglio del portaelettrodi a base piana

F = Chiave a forcella 8 mm

ER‑123194 Satz Werkzeuge ITS C

Applicazione A = Chiave esagonale SW 3 B = Chiave esagonale SW 4 C = Chiave esagonale SW 8 D = Doppia chiave ad anello SW 8/10 E = Chiave a forcella SW 8 F = Chiave esagonale a testa sferica SW5 G = Giravite angolare SW5

ER‑011600 Chiave dinamometrica

Esecuzione Coppie fino 2,5 a 25 Nm, con inserto esagonale di 3, 4, 5, 6 mm e un inserto da 8 mm.

Applicazione Esecuzione di lavori di manutenzione e di montaggio del sistema ITS.

ER‑010532 Tasselli di spessoramento 300 pezzi

Esecuzione 6 x 50 pezzi. Inossidabili, spessore da 0,5 mm a 5 mm.

Applicazione Centraggio di elettrodi grezzi nei portaelettrodi.

ER‑010514 Tasselli di spessoramen 0.5mm

50 pezzi

ER‑010518 Tasselli di spessoramento 1mm 50 pezzi

ER‑010521 Tasselli di spessoramento 2mm

50 pezzi

ER‑010523 Tasselli di spessoramento 3mm

50 pezzi

ER‑010525 Tasselli di spessoramento 4mm 50 pezzi

ER‑010526 Tasselli di spessoramento 5mm

50 pezzi

ER‑013913 Sistema di stoccaggio 10 pezzi

Esecuzione Materiale plastico, set da 10 pezzi.

Applicazione Stoccaggio di quattro portaelettrodi 50 o di un pallet ø 115/148 mm.

Nota I sistemi di stoccaggio possono essere uniti a formare una superficie, per esempio a cassetti.

ER‑010661 Forcella di supporto per cambiaelettrodi

Esecuzione Acciaio temprato, rettificato.

Applicazione Per la realizzazione di cambiaelettrodi semplici, idonei per ER-007521 e ER-007523.

ER‑024808 Forcella Pick‑Up Combi

Esecuzione Acciaio inossidabile.

Applicazione Per la realizzazione di cambiaelettrodi semplici, idonei per i mandrini di serraggio ER-020025 e ER-020026.

ER‑022457 Distanziatore SW13 / L=16/L1=11.4

20 pezzi

ER‑008547 Distanziatore SW13/L=16/L1=10.2 20 pezzi

ER‑008553 Distanziatore SW13/L=21/L1=10.2 20 pezzi

Esecuzione Distanziatore SW13 con perno filettato M8, in materiale inossidabile.

Applicazione Sostituzione dei distanziatori danneggiati su pallet EROWA ø 148 G nonché su pezzi, dispositivi e dime realizzati in proprio. ER-008553: Per il montaggio della piastra di centraggio G. ER-022457: Per il montaggio esternamente alla piastra di centraggio G con pallet di tipo vecchio (per esempio ER-015777). ER-008547: Per il montaggio della piastra di centraggio 100 M8 stampata oppure per il montaggio esternamente alla piastra di centraggio G con pallet di tipo nuovo (per esempio ER-115308).

ER‑010744 Paratrucioli 50 x 50mm, ø 120 mm per mandrino a chiusura rapida

Applicazione Su portaelettrodo a base piana, portaelettrodo universale, portaelettrodo quadro, ecc.

Elementi ausiliari

ER‑022355 Anello di tenuta per attacco ITS 50 pezzi

Applicazione Set da 50 pezzi. Guarnizione di tenuta tra attacco e mandrino a chiusura rapida.

ER‑094168 Chip EWISTM rapid con supporto SW14 Lunghezza 8mm

Esecuzione Supporto di montaggio con modulo dati incorporato.

Chip EWISTM: read only.

Applicazione Utilizzabile per tutti gli elettrodi e i portapezzi EROWA opportunamente predisposti.

ER‑035156 Chip EWISTM rapid con supporto lungo

Esecuzione Piastra di supporto con modulo dati incorporato.

Chip EWISTM: read only.

Applicazione Per portapinze EROWA, portaelettrodi quadri 15 e 25. Montaggio Con le viti M4 in dotazione.

ER‑035294 Chip EWISTM Rapid con supporto RCS con chip ø 3 x 13.5mm

Esecuzione Supporto con modulo dati incorporato.

Chip EWISTM: read only.

Applicazione Utilizzabile per innesti RCS, supporti PalletSet W e supporti Basic WEDM.

ER‑035154 Chip EWISTM rapid con supporto SW14 Lunghezza 13mm

Esecuzione Supporto di montaggio con modulo dati incorporato.

Chip EWISTM: read only.

Applicazione Utilizzabile per tutti gli elettrodi e i portapezzi EROWA opportunamente predisposti.

ER‑010694 Rosetta di tenuta 24 pezzi

Applicazione Set da 24 pezzi. Inserimento nel portaelettrodo universale per la chiusura ermetica durante il lavaggio centrale.

Parti di ricambio

ER‑009007 Guarnizione in Viton ø18.5/12 x 9 mm 10 pezzi

Esecuzione Set da 10 pezzi.

Applicazione Adatta per i mandrini a chiusura rapida e a chiusura di forza ITS.

ER‑013062 Kit di riparazione per mandrino ITS

ER‑015985 Kit di riparazione per mandrino ITS INOX

Esecuzione Tutte le parti soggette ad usura del mandrino a chiusura rapida ITS.

Applicazione Smontare il mandrino di serraggio seguendo le istruzioni d’uso e sostituire le parti interessate.

Nota Con ogni mandrino di serraggio viene fornito un manuale d’uso che si raccomanda di conservare.

ER‑162574 Kit di riparazione Mandrino ITS 100 P

Esecuzione Tutte le parti soggette ad usura del mandrino ITS 100 P ER-037970, ER-035519, ER-155100, ER-155102 ed altri.

Applicazione Smontare il mandrino seguendo le istruzioni fornite con il kit e sostituire le parti interessate.

Nota Con ogni mandrino di serraggio viene fornito un manuale d’uso che si raccomanda di conservare.

Esecuzione Tutte le parti soggette ad usura del mandrino ITS 100 P Inox ER-043123, ER-043124, ER-155200, ER-155202 ed altri.

Applicazione Smontare il mandrino seguendo le istruzioni fornite con il kit e sostituire le parti interessate.

Nota Con ogni mandrino di serraggio viene fornito un manuale d’uso che si raccomanda di conservare. ER‑043353 Kit di riparazione QuickChuck 100P

Esecuzione Tutte le parti soggette ad usura dei mandrini di serraggio QuickChuck 100 P ER-036345, ER-038824, ER-150800, ER-154100 ed altri.

Applicazione Smontare il mandrino seguendo le istruzioni d’uso e sostituire le parti interessate.

Nota Con ogni mandrino di serraggio viene fornito un manuale d’uso che si raccomanda di conservare.

Il sistema di serraggio modulare per l'elettroerosione a filo

I sistemi di serraggio EROWA aumentano sensibilmente la flessibilità e la produttività degli impianti per elettroerosione a filo, eliminando quasi del tutto i tempi morti. In questo modo si consente a macchine costose di lavorare ininterrottamente.

Il nostro programma offre componenti di sistema per chi inizia, per chi vuole espandere e per l‘utilizzatore «top end». Stabilite voi i vostri limiti, avrete solo da guadagnarci.

Campi d‘impiego

Handling

Manuale / Dispositivo di carico / Robot

di serraggio piatto

RSA 50 QuickChuck 50 RSM pneumatico manuale

Precisione di ripetibilità < 0.002 mm < 0.002 mm < 0.002 mm < 0.002 mm

Indexaggio 4 x 90° 4 x 90°

Forza di serraggio con riserraggio senza riserraggio 7´000 N 3´000 N 2´800 N 4´000 N

Serraggio meccanico-elastico meccanico meccanico-elastico meccanico-elastico

Apertura, aria compressa min. 6 bar min. 6 bar

Azionamento pneumatico manuale pneumatico manuale

Peso massimo pallet 30 kg 30 kg (con sostegno) (con sostegno)

Mandrino

Mandrino

Dati tecnici - Wire EDM Tooling

Allestimento rapido e preciso

Grazie alla sofisticata combinazione tra morse, elementi di fissaggio e barre di serraggio, risulta possibile posizionare praticamente qualsiasi pezzo. La precisione di ripetibilità del sistema EROWA Wire EDM consente di effettuare la preregolazione fuori macchina e garantisce l‘alimentazione automatica in tutta sicurezza. Per eseguire dei lavori urgenti, le lavorazioni in corso si possono interrompere in qualsiasi momento per poi terminarle più tardi.

I FATTI

• Sistema di serraggio modulare

• Pallettizzazione singola e multipla

• Precisione di ripetibilità degli elementi di serraggio pari a < 0,002 mm

• Kit WEDM di base per le macchine per elettroerosione a filo più diffuse

• Automatizzabile con i dispositivi di handling EROWA

I mandrini di serraggio piatti EROWA sulla tavola macchina costituiscono l‘interfaccia flessibile per la pallettizzazione singola o la pallettizzazione multipla in una cornice di serraggio.

Anche i portaelettrodi EDM si possono integrare rapidamente e con precisione nel sistema di serraggio EROWA Wire EDM.

Tutto combacia perfettamente - sono disponibili elementi di serraggio idonei e flessibili per pezzi di ogni tipo e dimensione - Il pezzo da lavorare viene fissato all‘elemento di serraggio mediante staffe.

Mentre la macchina lavora, viene preparato l‘ordine successivo, senza che siano necessari lavori di allestimento, il che riduce notevolmente i tempi di produzione.

Pallettizzazione multipla nella cornice di serraggio.

I pezzi da lavorare si fissano sulle barre di serraggio che vengono disposte individualmente nella cornice di serraggio. Ciò consente di posizionare nella stessa cornice pezzi di dimensioni diverse e di eseguire diverse lavorazioni senza modificare il serraggio del pezzo.

L‘elemento di serraggio prismatico per pezzi cilindrici. Il pezzo montato sul supporto oscillante è regolabile su tre assi.

L‘alimentazione automatica delle macchine per elettroerosione a filo consente di aumentare in maniera significativa le ore produttive. Saremo lieti di offrirvi una consulenza personalizzata per individuare la soluzione di automazione EROWA più adatta alle vostre esigenze.

EROWA Wire EDM Tooling I componenti

Elementi di fissaggio per dispositivi di serraggio pezzo

Dispositivi di serraggio per adattatori

Adattatori per interfaccia

Interfacce per tavola macchina

ER-008221

ER-025895

ER-029229 ER-029228

ER-038891

ER-018937

ER-054922

ER-038710

ER-030678

ER-055774

ER-018938

ER-051800

ER-008814

ER-033974

ER-007935

ER-008842

ER-008856

ER-052091

ER-016691

ER-055535

ER-028471

Sistema di serragio

Per facilitarvi l‘orientamento sui campi d‘impiego dei prodotti EROWA, abbiamo adottato per tutti i documenti la seguente simbologia:

1. Comando manuale

2. Sbloccaggio tramite pistola ad aria compressa

3. Sbloccaggio tramite valvola a leva

4. Sbloccaggio tramite unità di comando manuale

5. Sbloccaggio tramite unità di comando elettro pneumatica

6. E‘ previsto il lavaggio centrale

7. Adatto per l‘impiego ad immersione

8. Materiale inossidabile

9. Adatto per applicazioni automatizzate

10. Manipolazione con Robot EROWA munito di pinza S

11. Manipolazione con Robot EROWA munito di pinza Combi

12. Manipolazione con Robot EROWA munito di pinza C

13. Manipolazione con Robot EROWA munito di pinza 72

14. Manipolazione con Robot EROWA munito di pinza 115

15. Manipolazione con Robot EROWA munito di pinza 148

16. Manipolazione con pinza EROWA RN PC 210

17. Manipolazione con pinca EROWA RCS

18. Manipolazione con pinca EROWA WGS-500

Lavorazione ad asportazione di truciolo

Elettroerosione a tuffo

Elettroerosione a filo

Dati tecnici

EROWA Wire EDM Tooling

Interfacce per tavola macchina

Mandrino di serraggio piatto Mandrino di serraggio piatto Mandrino di serraggio pneumatico manuale Basic WEDM manuale

Precisione di ripetibilità < 0,002 mm < 0,002 mm < 0,002 mm

Forza di serraggio con riserraggio senza riserraggio senza riserraggio 7´000 N 3´000 N 8´000 N

Serraggio meccanico-elastico meccanico meccanico

Apertura, aria compressa min. 6 bar

Azionamento pneumatico manuale manuale

Peso massimo pallet 30 kg (con sostegno) 30 kg (con sostegno) 30 kg (con sostegno)

ER‑035714 Mandrino di serraggio piatto pneumatico

PalletSet W / FrameSet

Esecuzione Mandrino di serraggio pneumatico, da montare direttamente sulla base Z=0 della macchina per elettroerosione a filo.

Applicazione Su macchine per elettroerosione a filo con caricamento manuale o automatico dei pezzi.

Raccordi Laterali, per l’apertura, la pulizia, il riserraggio.

ER‑035715 Mandrino di serraggio piatto manuale

PalletSet W / FrameSet

Esecuzione Mandrino di serraggio meccanico, da montare direttamente sulla base Z=0 della macchina per elettroerosione a filo.

Applicazione Su macchine per elettroerosione a filo con caricamento manuale dei pezzi.

Azionamento Con sistema di chiusura a sfere ad azionamento manuale.

ER‑040641 Mandrino di serraggio WEDM

Basic Tooling

Esecuzione Mandrino di serraggio meccanico, da montare direttamente sulla base Z=0 della macchina per elettroerosione a filo.

Applicazione Su macchine per elettroerosione a filo con caricamento manuale dei pezzi.

Azionamento Con sistema di chiusura a sfere ad azionamento manuale.

Dati tecnici Mandrino di serraggio RSA 50 QuickChuck 50 RSM

Precisione di ripetibilità < 0,002 mm < 0,002 mm

Indexaggio 4 x 90° 4 x 90°

Forza di serraggio 2´800 N 4´000 N

Serraggio meccanico-elastico meccanico

Apertura, aria compressa min. 6 bar

Azionamento pneumatico manuale

ER‑007851 Mandrino di serraggio 50 RSA su piastra universale UnoSet

Esecuzione Automatico, con valvola pneumatica.

Applicazione Base ITS per l’alimentazione manuale o automatica di elementi ITS.

Impiego Su tutte le basi macchina e cornici di serraggio FrameSet, in posizione orizzontale o verticale.

ER‑007852 QuickChuck 50 RSM su piastra universale UnoSet

Esecuzione Manuale.

Applicazione Base ITS per l’alimentazione manuale di elementi ITS.

Impiego Su tutte le basi macchina e cornici di serraggio FrameSet, in posizione orizzontale o verticale.

ER‑022583 Mandrino di serraggio 50 RSA / UnoSet su piastra di adattamento R=100mm

Esecuzione Mandrino di serraggio 50 su piastra di adattamento.

Applicazione Montaggio diretto su tutte le basi macchina, con fori di fissaggio distanziati di 100 mm.

ER‑022584 Mandrino QuickChuck 50 RSM UnoSet su piastra di adattamento R=100mm

Esecuzione Mandrino di serraggio 50 su piastra di adattamento, manuale.

Applicazione Montaggio diretto su tutte le basi macchina, con fori di fissaggio distanziati di 100 mm.

Interfacce per tavola macchina

ER‑012847 Guida ManoSet L lunghezza 947mm XXL 1 pezzo

Esecuzione Quantità: 1 pezzo

Guida per grandi impianti WEDM.

X = 947 mm.

Montaggio Direttamente sulla base Z=0 della macchina.

Applicazione Serraggio di pezzi di grandi dimensioni con barra di serraggio 540 XXL, ER-037307 o barra di serraggio 620 XXL, ER-034989 (vedi pag. 273).

Nota Guida ManoSet XXL per Charmilles CTFI60++ e Sodick AQ 750 L.

ER‑035690 Piastra P 890mm XXL, per ManoSet

Esecuzione Quantità: 1 pezzo.

Guida per grandi impianti WEDM.

X = 890 mm, Y = 75 mm.

Montaggio Direttamente sulla base Z=0 della macchina.

Applicazione Serraggio di pezzi di grandi dimensioni con barra di serraggio 540 XXL, ER-037307 o barra di serraggio 620 XXL, ER-034989 (vedi pag. 273).

Nota Guida ManoSet XXL per Sodick AQ 750 L e Makino SP 64.

ER‑038985 Guida ManoSet L lunghezza 850mm XXL

Esecuzione Quantità: 1 pezzo.

Guida per grandi impianti WEDM. X = 850 mm.

Montaggio Direttamente sulla base Z=0 della macchina.

Applicazione Serraggio di pezzi di grandi dimensioni con barra di serraggio 540 XXL, ER-037307 o barra di serraggio 620 XXL, ER-034989 (vedi pag. 273).

Nota Guida ManoSet XXL per Makino EU 64 e SP 64.

ER‑041430 Guida ManoSet L Lunghezza 1010mm XXL

Esecuzione Quantità: 1 pezzo.

Guida per grandi impianti WEDM. X = 1010 mm.

Montaggio Direttamente sulla base Z=0 della macchina.

Applicazione Serraggio di pezzi di grandi dimensioni con barra di serraggio 540 XXL, ER-037307 o barra di serraggio 620 XXL, ER-034989 (vedi pag. 273).

Nota Guida ManoSet XXL per Makino U86 e Seibu M 750.

ER‑042904 Guida ManoSet P Lunghezza 890mm XXL 1 pezzo

Esecuzione Quantità: 1 pezzo.

Guida per grandi impianti WEDM.

X = 890 mm, Y = 75 mm

Montaggio Direttamente sulla base Z=0 della macchina.

Applicazione Serraggio di pezzi di grandi dimensioni con barra di serraggio 540 XXL, ER-037307 o barra di serraggio 620 XXL, ER-034989 (vedi pag. 273).

Nota Guida ManoSet XXL per Charmilles CT FI 640cc, CT FI 690, GFMS Cut 400 / Cut 30P e ONA AE 600.

ER‑043487 Guida ManoSet P Lunghezza 860mm XXL

1 pezzo

Esecuzione Quantità: 1 pezzo.

Guida per grandi impianti WEDM.

X = 860 mm, Y = 50 mm.

Montaggio Direttamente sulla base Z=0 della macchina.

Applicazione Serraggio di pezzi di grandi dimensioni con barra di serraggio 540 XXL, ER-037307 o barra di serraggio 620 XXL, ER-034989 (vedi pag. 273).

Nota Guida ManoSet XXL per Mitsubishi FX 30 / FA30, CT FI6050, Makino SP64, Makino DUO 64/U6.

ER‑069834 Guida ManoSet L Lunghezza 1050mm

AQ900L

Esecuzione Quantità: 1 pezzo. Guida per grandi impianti WEDM. X = 1050 mm.

Montaggio Direttamente sulla base Z=0 della macchina.

Applicazione Serraggio di pezzi di grandi dimensioni con barra di serraggio 540 XXL, ER-037307 o barra di serraggio 620 XXL, ER-034989 (vedi pag. 273).

Nota Guida ManoSet XXL per Sodick AQ900L.

ER‑069835 Guida ManoSet P Lunghezza 950mm

Esecuzione Quantità: 1 pezzo. Guida per grandi impianti WEDM. X = 947 mm, Y = 50 mm.

Montaggio Direttamente sulla base Z=0 della macchina.

Applicazione Serraggio di pezzi di grandi dimensioni con barra di serraggio 540 XXL, ER-037307 o barra di serraggio 620 XXL, ER-034989 (vedi pag. 273).

Nota Guida ManoSet XXL per Sodick AQ900L.

EROWA Wire EDM Tooling

Adattatori per interfaccia

ER‑045555 Cornice di serraggio FrameSet 430/220‑335

ER‑039212 Cornice di serraggio FrameSet 430/300‑335

ER‑039211 Cornice di serraggio FrameSet 490/220‑395

ER‑039213 Cornice di serraggio FrameSet 500/300‑405

ER‑039214 Cornice di serraggio FrameSet 560/300‑465

ER‑039215 Cornice di serraggio FrameSet 650/300‑555

ER‑039216 Cornice di serraggio FrameSet 650/380‑555

ER‑039217 Cornice di serraggio FrameSet 710/380‑615

Esecuzione Cornice di serraggio per la palettizzazione multipla dei pezzi.

Applicazione Montaggio su mandrini di serraggio piatti EROWA e piastre fisse FrameSet (vedi pag. 203).

Optional Vedi barre di serraggio ed elementi di fissaggio per EROWA Wire Tooling System, a partire da pag. 213.

ER‑030923 Supporto oscillante 3D PalletSet W

Esecuzione Testa oscillante per alimentazione automatica e manuale.

Applicazione Base per tutti gli altri elementi di serraggio, quali angolare UniVise, pallet a cornice, morsa, pallet a barra.

Nota Regolabile sugli assi X, Y e Z.

ER‑030678 Supporto fisso

W

Esecuzione Elemento standard per alimentazione automatica e manuale.

Applicazione Base per tutti gli altri elementi di serraggio, quali angolare UniVise, pallet a cornice, morsa, pallet a barra.

Nota Regolabile sull’asse C.

ER‑031942 Supporto oscillante Basic WEDM Basic Tooling

Esecuzione Testa oscillante per alimentazione manuale.

Applicazione Impiego sul mandrino di serraggio Basic WEDM.

Base per tutti gli altri elementi di serraggio, quali angolare UniVise, morsa, pallet a barra.

Nota Regolabile sugli assi X, Y e Z.

ER‑033955 Supporto fisso Basic WEDM Basic Tooling

Esecuzione Elemento standard per alimentazione manuale.

Applicazione Impiego sul mandrino di serraggio Basic WEDM. Base per tutti gli altri elementi di serraggio, quali angolare UniVise, morsa, pallet a barra.

Nota Regolabile sull’asse C.

EROWA Wire EDM Tooling

Adattatori per interfaccia

ER‑030645 Adattatore UnoSet PalletSet W piastra di centraggio G

Esecuzione Adattatore sistema PalletSet W per UnoSet.

Applicazione Serraggio orizzontale dei pezzi tipo ITS 50 nella zona di lavoro.

Nota Adatto a tutti gli elementi di serraggio UnoSet e ITS 50.

ER‑030643 Adattatore UnoSet con RSA 50 PalletSet W

Esecuzione Adattatore sistema PalletSet W per UnoSet.

Applicazione Serraggio orizzontale dei pezzi tipo ITS 50 nella zona di lavoro.

Forza di serraggio 2800 N

Nota Adatto a tutti gli elementi di serraggio UnoSet e ITS 50.

ER‑033933 Adattatore PSW QuickChuck 50 Combi PalletSet W / piastra di centraggio G

Esecuzione Adattatore sistema PalletSet W per UnoSet e/o Compact.

Applicazione Serraggio orizzontale dei pezzi tipo ITS 50 e Compact nella zona di lavoro.

Nota Adatto a tutti gli elementi di serraggio UnoSet e ITS 50 nonché agli elementi di serraggio Compact.

Esecuzione Adattatore sistema PalletSet W per UnoSet, ITS 50, supporto ø 72, pallet 148, 115.

Applicazione Serraggio orizzontale dei pezzi tipo ITS 50 e ITS 100 nella zona di lavoro.

Nota Adatto a tutti gli elementi di serraggio UnoSet.

Esecuzione Adattatore sistema PalletSet W per UnoSet, ITS 50, supporto ø 72, pallet 148, 115.

Applicazione Per il fissaggio orizzontale di pezzi del tipo ITS 50 e ITS 100. Con rotazione a 360°.

Nota Adatto a tutti gli elementi di serraggio UnoSet e pallet ITS 115/148.

ER‑038710 Adattatore Z‑Vario

PalletSet W / UnoSet RSM

Esecuzione Adattatore sistema PalletSet W per UnoSet. Regolabile in altezza sull’asse Z.

Applicazione Serraggio orizzontale di UnoSet e di elettrodi/pezzi tipo ITS 50 nella zona di lavoro.

Nota Adatto a tutto il sistema ITS 50 e portaelettrodi.

ER‑039795 Adattatore UnoSet ITS 50 ‑ supporto ø 72

PalletSet W

Esecuzione Adattatore sistema PalletSet W per supporto ITS 50 ø 72.

Applicazione Serraggio dei pezzi tipo supporto ø 72 sull’asse orizzontale nella zona di lavoro.

Azionamento Pneumatico con pistola ad aria.

Nota Adatto a tutti i supporti ø 72 e ITS 50.

Optional ER-032832 Anello di tenuta ITS chuck 50.

ER‑038711 Braccio Z‑Vario

PalletSet W / UnoSet

Esecuzione Braccio con raccordo al sistema di centraggio su ITS 50.

Fissaggio di pezzi ed elettrodi.

Applicazione Fissaggio di pezzi ed elettrodi per la lavorazione orizzontale o verticale.

Carico utile max. 6 kg

Nota Utilizzabile in combinazione con l’adattatore Z-Vario PSWUnoSet. Indexaggio 4 x 90°.

ER‑020596 Braccio UnoSet

Campo di serraggio 80 mm

Carico utile max. 6 kg

Esecuzione Il braccio UnoSet con QuickChuck 50 è adatto al fissaggio di pezzi o elettrodi che richiedono una lavorazione sul piano orizzontale e verticale.

Nota Indexaggio 4 x 90°

EROWA Wire EDM Tooling

Adattatori per interfaccia

ER‑007877 TurnFix 50 UnoSet

Esecuzione Mandrino di serraggio 50, manuale con piastra di base ITS, rotazione continua su 360°.

Applicazione Base ITS per l’alimentazione manuale di elementi ITS sui quali vengono lavorati dei pezzi che richiedono la regolazione angolare.

Impiego Su tutti i mandrini di serraggio ITS con base 50.

ER‑028471 Unità di serraggio angolare UnoSet

QuickChuck 50

Esecuzione Mandrino di serraggio 50, regolazione angolare mediante nonio.

Applicazione WEDM o EDM.

Per la realizzazione di materozze laterali sugli utensili di fonderia.

Carico utile max. 6 kg

Dimensioni pezzi max. 100 x 100 x 100 mm.

Raccordi E’ previsto il raccordo di lavaggio.

ER‑027640 Sistema di serraggio angolare UnoSet

mandrino Compact 50 Combi

Esecuzione Mandrino di serraggio CompactChuck 50 Combi.

Regolazione angolare mediante nonio. Unità di serraggio angolare in acciaio inossidabile.

Applicazione WEDM o EDM.

Raccordi E’ previsto il raccordo di lavaggio.

ER‑027641 Sistema di serraggio angolare UnoSet mandrino Compact M

Esecuzione Mandrino di serraggio CompactChuck manuale.

Regolazione angolare mediante nonio. Unità di serraggio angolare in acciaio inossidabile.

Applicazione WEDM o EDM.

Raccordi E’ previsto il raccordo di lavaggio.

ER‑028480 Unità di serraggio angolare UnoSet per portaelettrodo a pinze

Esecuzione Unità di serraggio angolare in acciaio inossidabile, esclusa l’unità pinza. Regolazione angolare mediante nonio.

Applicazione WEDM o EDM.

Raccordi E’ previsto il raccordo di lavaggio.

Dispositivi di serraggio per adattatori

ER‑017645 Barra di serraggio 220mm

ER‑017646 Barra di serraggio 300mm

ER‑017647 Barra di serraggio 380mm

ER‑017648 Barra di serraggio 460 mm

Applicazione Serraggio dei pezzi con staffe di serraggio su dischi Z. Esecuzione Fori trasversali rettificati.

ER‑021126 Barra di serraggio bilaterale 300mm

ER‑021127 Barra di serraggio bilaterale 380mm

ER‑021128 Barra di serraggio bilaterale 460mm

Applicazione Serraggio dei pezzi con staffe di serraggio su labbri di appoggio Z.

Esecuzione Fori trasversali rettificati.

Applicazione Serraggio dei pezzi con staffe di serraggio su labbri di appoggio Z. ER‑034989 Barra di serraggio bilaterale 620mm ManoSet XXL

Applicazione Serraggio dei pezzi con staffe di serraggio su labbri di appoggio Z.

EROWA Wire EDM Tooling

Dispositivi

di serraggio per adattatori

ER‑030110 Barra quintupla 300 QuickChuck 50 Lunghezza 338 mm

Esecuzione Cinque mandrini di serraggio 50, manuali, in serie.

Applicazione Adattatore ITS per il caricamento manuale di cinque elementi ITS.

Impiego Su tutte le cornici di serraggio FrameSet. Larghezza 300 mm. In combinazione con il set adattatore Basic (ER-016652) sulla tavola della macchina WEDM.

ER‑018938 Angolare UniVise PalletSet W

Esecuzione Angolare completo di tutti gli accessori di fissaggio.

Applicazione Montaggio su supporto fisso o oscillante.

Nota Carico utile max. 10 kg.

ER‑018940 Morsa PalletSet W

Esecuzione Elemento di serraggio con staffe per il fissaggio unilaterale dei pezzi.

Applicazione Montaggio su supporto fisso o oscillante.

Nota Carico utile max. 12 kg.

ER‑019248 Supporto prismatico 80 PalletSet W

Esecuzione Prisma ed elemento di serraggio con appoggi Z smontabili.

Applicazione Per il fissaggio di pezzi cilindrici fino a ø 80 mm.

Montaggio Sul lato frontale del pallet a barra ER-018937 o sul lato frontale della barra di serraggio

Nota Carico utile max. 6 kg.

ER‑031179 Supporto prismatico 120mm PalletSet W

Esecuzione Prisma ed elemento di serraggio con appoggi Z smontabili.

Applicazione Per il fissaggio di pezzi cilindrici fino a ø 120 mm.

Montaggio Direttamente sul supporto fisso o oscillante.

Nota Carico utile max. 10 kg.

ER‑038891 Supporto prismatico ø 10 ‑ 180 PalletSet W

Esecuzione Prisma ed elemento di serraggio con appoggi Z smontabili.

Applicazione Per il fissaggio di pezzi cilindrici fino a ø 180 mm. Montaggio Direttamente sul supporto fisso o oscillante. Nota Carico utile max. 12 kg.

Esecuzione Base per il montaggio di diversi elementi di serraggio, compresi gli appoggi Z e le staffe.

Applicazione Montaggio su supporto fisso o oscillante 3D. Optional Supporto prismatico ed elementi di serraggio BeamVise.

ER‑054922 Morsa piana 8mm PalletSet W

Esecuzione Una ganascia mobile e una fissa. In materiale inossidabile, temprato e rettificato.

Campo di serraggio 0 - 96 mm.

Carico utile max. 5 kg.

Applicazione Bloccaggio laterale di pezzi lavorati esternamente da 0 a 96 mm. Montaggio su supporto fisso o oscillante.

ER‑055774 Morsa piana 170mm PalletSet W

Esecuzione Una ganascia mobile e una fissa. In materiale inossidabile, temprato e rettificato.

Campo di serraggio 0 - 170 mm.

Carico utile max. 12 kg

Applicazione Bloccaggio laterale di pezzi lavorati esternamente da 0 a 170 mm. Montaggio su supporto fisso o oscillante.

ER‑018937 Pallet a barra PalletSet W

Dispositivi di serraggio per adattatori

ER‑031945 Supporto di base PalletSet W

Esecuzione Base per il montaggio di diversi elementi di serraggio.

Applicazione Montaggio su supporto fisso o oscillante 3D.

Optional Portaganasce ER-033958 o portastaffe ER-031952.

ER‑025895 Morsa PalletSet W 40mm

Esecuzione Morsa con labbro Z fisso e ganasce fissate dall’alto.

Temprata e rettificata.

Campo di serraggio max. 150 x 150 x 40 mm.

Carico utile max. 12 kg.

Applicazione Fissaggio di pezzi da 0 a 40 mm di altezza. Montaggio su supporto fisso o oscillante.

ER‑025896 Morsa PalletSet W 100mm

Esecuzione Morsa con labbro Z fisso e ganasce fissate dall’alto.

Campo di serraggio

max. 150 x 150 x 100 mm.

Carico utile max. 12 kg.

Applicazione Fissaggio di pezzi da 0 a 100 mm di altezza. Montaggio su supporto fisso o oscillante.

ER‑034631 Morsa PalletSet W 140mm

Esecuzione Morsa con labbro Z fisso e ganasce fissate dall’alto. Temprata e rettificata.

Applicazione Fissaggio di pezzi da 0 a 140 mm di altezza. Montaggio su supporto fisso o oscillante.

Carico utile max. 12 kg.

Campo di serraggio max. 150 x 100 x 140 mm.

ER‑051800 Morsa sinusoidale PalletSet W

Esecuzione Morsa con posizione angolare regolabile e ganasce fissate dall’alto. Temprata e rettificata.

Applicazione Fissaggio di pezzi e regolazione angolare 0 - 90º. Montaggio su supporto fisso o oscillante.

Campo di serraggio min. 10 mm / max. 75 mm

Carico utile max. 12 kg.

ER‑018941 Pallet a cornice PalletSet W

Esecuzione Cornice di serraggio per la palettizzazione multipla dei pezzi.

Applicazione Montaggio su supporto fisso o oscillante.

Optional Barra di serraggio 220 ER-017645.

Nota Usare gli appoggi Z a sostegno della cornice di serraggio

ER‑029228 Z‑Vario QuickChuck

PalletSet W

Esecuzione Idonea per il supporto oscillante 3D ER-030923. Temprata e rettificata.

Carico utile max. 8 kg.

Campo di serraggio

Regolazione in altezza fino a 30 mm.

Applicazione Per la lavorazione nel PSW di elettrodi che richiedono la regolazione in altezza.

ER‑029229 Elementi di serraggio Z‑Vario

PalletSet W

Esecuzione Idonea per il supporto oscillante 3D ER-030923. Temprata e rettificata.

Carico utile max. 8 kg.

Campo di serraggio Regolazione in altezza fino a 20 mm.

Applicazione Gli elementi di serraggio del PSW sono regolabili in altezza.

EROWA Wire EDM Tooling

Dispositivi di serraggio per adattatori

ER‑025115 Appoggio Z PalletSet W universale pneumatico, 1 coppia

Esecuzione Coppia di appoggi.

Montaggio Direttamente sulla base Z=0 dell’impianto WEDM.

Azionamento Mediante unità di comando manuale.

Applicazione Appoggio e bloccaggio del pallet a cornice fino a 30 kg di peso. Per stabilizzare il pallet a cornice in presenza di pressioni elevate di lavaggio.

ER‑025116 Appoggio Z PalletSet W universale manuale, 1 coppia

Esecuzione Coppia di appoggi, in materiale temprato e rettificato.

Montaggio Direttamente sulla base Z=0 dell’impianto WEDM.

Azionamento Manuale.

Applicazione Appoggio e bloccaggio del pallet a cornice fino a 30 kg di peso. Per stabilizzare il pallet a cornice in presenza di pressioni elevate di lavaggio.

ER‑025100 Barra di appoggio Z 300 PalletSet W man.

ER‑025101 Barra di appoggio Z 380 PalletSet W man.

ER‑027205 Barra di appoggio Z 460 PalletSet W man.

Esecuzione Barra di appoggio per l’impiego con EROWA Basic Adapter Set.

Azionamento Manuale.

Applicazione Appoggio e bloccaggio del pallet a cornice fino a 30 kg di peso, in combinazione con EROWA Basic Adapter Set. Per stabilizzare il pallet a cornice in presenza di pressioni elevate di lavaggio.

ER‑025027 Barra di appoggio Z 300 PalletSet W pneumatico

ER‑025030 Barra di appoggio Z 380 PalletSet W pneumatico

ER‑028306 Barra di appoggio Z 460 PalletSet W pneumatico

Esecuzione Barra di appoggio per l’impiego con EROWA Basic Adapter Set.

Azionamento Pneumatico.

Applicazione Appoggio e bloccaggio del pallet a cornice fino a 30 kg di peso, in combinazione con EROWA Basic Adapter Set. Per stabilizzare il pallet a cornice in presenza di pressioni elevate di lavaggio.

Campo di serraggio

0-100 mm

Sbalzo max. 40 mm con altezza del pezzo 100 mm. Zuladung max. 5 kg.

Esecuzione Non regolabile. Set con tre coppie di ganasce di serraggio.

Campo di serraggio 0-100 mm

Sbalzo max. 40 mm con altezza del pezzo 100 mm.

Carico utile max. 5 kg.

Esecuzione Rotazione continua su 360°. Set con tre coppie di ganasce di serraggio. ER‑014698 VeeVise UnoSet

Campo di serraggio

0-100 mm

Sbalzo max. 40 mm con altezza del pezzo 100 mm. Carico utile max. 5 kg.

Esecuzione Elemento di serraggio senza base ITS. Per il montaggio su adattatori oscillanti girevoli preesistenti.

Campo di serraggio

0-100 mm

Sbalzo max. 40 mm con altezza del pezzo 100 mm. Carico utile max. 5 kg.

Esecuzione Regolabile su due assi. Set con tre coppie di ganasce di serraggio.

EROWA Wire EDM Tooling

Dispositivi

di serraggio per adattatori

ER‑008856 Morsa oscillante girevole 0 ‑ 100 UnoSet

Campo di serraggio 0-100 mm

Sbalzo max. 40 mm con altezza del pezzo 100 mm.

Carico utile max. 5 kg.

Esecuzione Regolabile su tre assi. Rotazione continua su 360°. Set con tre coppie di ganasce di serraggio.

ER‑014722 VeeVise TP UnoSet

Campo di serraggio 0-100 mm

Sbalzo max. 40 mm con altezza del pezzo 100 mm.

Carico utile max. 5 kg.

Esecuzione Regolabile su tre assi. Rotazione continua su 360°. Set con tre ganasce di serraggio.

ER‑016691 Supporto prismatico UnoSet

Campo di serraggio

Pezzi fino a ø 40 x H 150 mm

Carico utile max. 1,5 kg

Esecuzione Serraggio di pezzi nel supporto prismatico. Parallelismo e angolarità 0.01 mm.

ER‑015670 UniVise P UnoSet

Campo di serraggio

Pezzi rotondi: ø 5–85 mm; pezzi piatti: 140 x 100 mm.

Carico utile max. 5 kg.

Esecuzione Set completo di tutti gli elementi di serraggio. Regolabile su tre assi.

ER‑055535 Morsa piana 8mm UnoSet

Esecuzione Una ganascia mobile e una fissa. In materiale inossidabile, temprato e rettificato.

Campo di serraggio 0 - 96 mm.

Carico utile max. 5 kg.

Applicazione Bloccaggio laterale di pezzi lavorati esternamente da 0 - 96 mm.

ER‑052091 Supporto rettilineo UnoSet con mini staffe

Esecuzione Fissaggio verticale dei pezzi.

Campo di serraggio 0 - 40 mm.

Carico utile max. 5 kg.

Applicazione Serraggio verticale dei pezzi.

Elementi di fissaggio per dispositivi di serraggio

ER‑031952 Portastaffe PalletSet W (1 coppia)

Esecuzione Due ganasce mobili verticali. In materiale inossidabile, temprato e rettificato.

Applicazione Morsa regolabile per il montaggio sul supporto di base PSW.

Montaggio Direttamente sul supporto di base ER-031945, utilizzando gli elementi di fissaggio in dotazione.

ER‑033958 Portaganasce PalletSet W

Esecuzione Una ganascia mobile e una fissa. In materiale inossidabile, temprato e rettificato.

Applicazione Morsa regolabile per il montaggio sul supporto di base PSW.

Montaggio Direttamente sul supporto di base ER-031945, utilizzando gli elementi di fissaggio in dotazione.

ER‑062788 BeamVise Single

Esecuzione Una ganascia mobile e una fissa. In materiale inossidabile, temprato e rettificato.

Applicazione Morsa regolabile, da applicare lateralmente alla barra di bloccaggio.

Fissaggio Alla relativa barra di serraggio e al pallet a barra PalletSet W ER-018937, utilizzando gli elementi di fissaggio in dotazione.

ER‑062789 BeamVise Twin

Esecuzione Due ganasce mobili e una fissa. In materiale inossidabile, temprato e rettificato.

Applicazione Morsa regolabile, da applicare lateralmente alla barra di bloccaggio.

Fissaggio Alla relativa barra di serraggio e al pallet a barra PalletSet W ER-018937, utilizzando gli elementi di fissaggio in dotazione.

ER‑008231 Appoggio distanziale mini

Applicazione Come appoggio laterale dei pezzi o per il serraggio di piccoli pezzi singoli di forma piatta.

Preregolazione L’altezza di appoggio corrisponde a Z = 0 e non è regolabile.

Impiego Su tutte le barre e sul pallet a barra ER-018937.

ER‑008875 Appoggio distanziale fisso

Applicazione Come appoggio laterale dei pezzi o per il serraggio di piccoli pezzi singoli.

Preregolazione L’altezza di appoggio corrisponde a Z = 0 e non è regolabile.

Impiego Su tutte le barre di serraggio.

ER‑008873 Appoggio distanziale regolabile

Applicazione Come appoggio laterale dei pezzi o per il serraggio di piccoli pezzi singoli.

Preregolazione L’altezza di appoggio corrisponde a Z = 0 ed è regolabile di +/- 0.15 mm.

Impiego Su tutte le barre di serraggio.

ER‑007990 DiaFix 3 pezzi

Applicazione Come appoggio di pezzi rotondi a partire da un diametro di 50 mm o come appoggio laterale per pezzi rettangolari.

Preregolazione L’altezza di appoggio corrisponde a Z = 0 e non è regolabile.

Impiego Su tutte le barre di serraggio.

ER‑008221 Barra Z

Applicazione Come appoggio laterale dei pezzi o per il serraggio di piccoli pezzi singoli.

Preregolazione L’altezza di appoggio corrisponde a Z = 0 ed è regolabile di +/- 0.15 mm.

Impiego Su tutte le piastre e guide con Z = + 14 mm. Sul Basic Adapter Set e sulla cornice di serraggio FrameSet.

ER‑008220 Appoggio universale Z

Applicazione Come appoggio laterale dei pezzi o per il serraggio di piccoli pezzi singoli.

Preregolazione L’altezza di appoggio corrisponde a Z = 0 ed è regolabile di +/- 0.15 mm.

Impiego Su tutte le basi con Z = 0.

EROWA Wire EDM Tooling

Elementi di fissaggio per dispositivi di serraggio

ER‑016657 Set BeamStop

Esecuzione Set di 2 battute per barre EROWA. In materiale inossidabile, temprato e rettificato.

Applicazione Su FrameSet e Basic Adapter. Fissaggio Con le viti in dotazione.

ER‑016652 Set adattatore Basic, 120x100x14 mm

mm

Esecuzione Una coppia di piastre in acciaio inossidabile, rettificato e temprato, con configurazione variabile dei fori di montaggio. Completa di battuta BeamStop.

Applicazione Come base su macchine WEDM prive di sistema di serraggio, per l’impiego delle barre di serraggio EROWA.

Fissaggio Direttamente sull’attrezzatura esistente con Z=0, utilizzando gli elementi di fissaggio in dotazione.

ER‑017198 Adattatore di base 120x100x14 mm 120x100x14 mm

Esecuzione Piastra inossidabile, temprata e rettificata con configurazione variabile dei fori di montaggio.

Applicazione Come base su macchine WEDM prive di sistema di serraggio. Con i mandrini di serraggio ER-007851/ ER-007852.

Fissaggio Con le viti in dotazione, direttamente sulla base Z=0 della macchina.

Accessori

ER‑012727 Spina di riferimento UnoSet

Esecuzione Temprato, rettificato, foro ø 8 mm.

Applicazione Determinazione delle misure di riferimento su mandrini di serraggio orizzontali.

ER‑055158 Pallet di allineamento per PalletSet W

Esecuzione Dima temprata e rettificata con piani di riscontro laterali e due fori di riferimento predefiniti.

Applicazione Per la determinazione del punto di riferimento e per l’allineamento del mandrino.

ER‑022669 Staffa per mandrino di serraggio FSF senza fori di fissaggio, 2 pezzi

Esecuzione Acciaio non temprato. Set da 2 pezzi.

Applicazione Per il fissaggio dei mandrini di serraggio FSF su macchine WEDM.

ER‑022670 Staffa per mandrino di serraggio FSF Agie, 2 pezzi

Esecuzione Acciaio, con fori di fissaggio. Set da 2 pezzi.

Applicazione Per il fissaggio dei mandrini di serraggio FSF su macchine WEDM Agie.

EROWA Wire EDM Tooling

Accessori

ER‑028913 Set di isolamento PalletSet W

Applicazione Montaggio sotto i mandrini piatti e gli appoggi Z per l’isolamento del sistema di serraggio.

ER‑026768 Copertura per mandrino piatto FSF

Esecuzione Copertura per mandrino di serraggio piatto.

Applicazione Per proteggere il mandrino di serraggio da eventuali danni e dallo sporco, quando non è in uso.

ER‑027695 Copertura per mandrino di serraggio piatto, PalletSet W

Esecuzione Set costituito da 2 coperture per mandrini di serraggio piatti e 4 coperture per appoggi Z.

Applicazione Per proteggere i mandrini di serraggio e gli appoggi Z da eventuali danni e dallo sporco, quando non sono in uso.

ER‑035156 Chip EWISTM rapid con supporto lungo

Esecuzione Piastra di supporto con modulo dati incorporato.

Chip EWISTM: read only.

Applicazione Per portapinze EROWA, portaelettrodi quadri 15 e 25. Montaggio Con le viti M4 in dotazione.

ER‑035294 Chip EWISTM Rapid con supporto RCS con chip ø 3 x 13.5mm

Esecuzione Supporto con modulo dati incorporato.

Chip EWISTM: read only.

Applicazione Utilizzabile per innesti RCS, supporti PalletSet W e supporti Basic WEDM.

ER‑041179 Supporto chip FrameSet EWISTM Rapid mit Chip ø3,15 x 13,3mm

Esecuzione Supporto con modulo dati incorporato. EWIS read only. Applicazione Impiego sulle cornici di serraggio FrameSet.

ER‑030671 Piastra di centraggio G100 M8 x 1

PalletSet W, set di 5 pezzi

Esecuzione Set da 5 pezzi, completo di distanziatori. Applicazione Montaggio diretto sui pezzi e sugli elettrodi per l’impiego con il mandrino di serraggio FSF.

ER‑008910 Set di piastra distanziale 60x20x3mm 8 pezzi

Esecuzione Set da 8 pezzi. Rettificato, temprato. Applicazione Montato sotto le barre di serraggio, solleva l’appoggio Z di 3 mm, permettendo la libera corsa dei getti di lavaggio inferiori.

EROWA Wire EDM Tooling

Accessori

ER‑157410 Quadro di comando 1 mandrino

Esecuzione Quadro di comando manuale per un singolo mandrino. Per il controllo delle funzioni di apertura / riserraggio / pulizia. Impostazioni di pressione regolabili. Set di tubi flessibili incluso.

Raccordi 1 ingresso (P IN) e 3 uscite (P2 apertura / P3 pulizia / P4 riserraggio).

Applicazione Azionamento dei mandrini di serraggio del tipo: ITS, ITS Compact CombiChuck, PowerChuck P, VPC, UPC o PM Tooling.

ER‑018936 GripperLink RCS PalletSet W

Esecuzione Innesto per pinze RCS con 4 perni di posizionamento e 1 attacco.

Applicazione Su tutti i dispositivi di handling EROWA dotati del sistema di accoppiamento RCS.

Montaggio Incollare i perni seguendo le istruzioni e fissare l’attacco con la vite.

Nota Attacco predisposto per chip EWIS (non compreso).

Esecuzione Set di 4 viti.

Applicazione Per cornici di serraggio FrameSet con dispositivi di handling EROWA.

Nota Solo per l’applicazione con automazione pinza FrameSet.

Esecuzione Set completo di: 2 x spina 2 x vite M6 x 30 1 x portacavo 1 x rosetta elastica

Applicazione Per il caricamento della cornice FrameSet con EROWA Lift.

N° pezzi 10

Impiego Su aste filettate lunghe, per evitare il lungo avvitamento del dado.

ER‑008848 Vite ad occhiello M8 1 coppie

N° pezzi 2

Impiego Per sollevare le cornici munite di pezzi con una gru o un’altro apparecchio di sollevamento.

ER‑007799 Spessore grande, 20x12x4 mm 50 pezzi

N° pezzi 50

Impiego Come supporto per le staffe di serraggio.

ER‑007781 Spessore piccolo, 20x4x4 mm 50 pezzi

N° pezzi 50

Impiego Come supporto per le staffe di serraggio.

ER‑001674 Erogrease (protezione anticorrosione) 1 kg OKS 403

Esecuzione Barattolo da 1 kg.

Impiego Per la lubrificazione permanente di guide, giunti e filettature in bagno d’acqua.

ER‑010734 Detergente‑conservante Branotect 0.4 litro

Esecuzione Bombola spray da 0,4 lt.

Impiego Per la manutenzione e la conservazione di tutti gli elementi di serraggio usati nel settore WEDM.

EROWA Wire EDM Tooling Kit

ER-009696 Kit di base UnoSet manuale

ER-007962 Kit di base UnoSet pneumatico

Esecuzione

Sistema di serraggio - equipaggiamento di base per macchine per elettroerosione a filo.

Impiego Per la palettizzazione di pezzi di piccole e medie di mensioni.

Montaggio In funzione della base macchina, si consiglia l‘uso del la piastra Multi-Adapter ER-017198.

Contenuto del kit

1 mandrino di serraggio

1 morsa universale UniVise

Nota Per informazioni su macchine specifiche, contattate il vostro rivenditore EROWA.

ER-017198 Piastra Multi-Adapter

Impiego Per il montaggio del mandrino di serraggio UnoSet sulla base macchina.

Montaggio Con le viti in dotazione, attraverso i fori regolabili.

ER-021502 Kit di base PalletSet W manuale

ER-021503 Kit di base PalletSet W pneumatico

Esecuzione

Sistema di serraggio - equipaggiamento di base per macchine per elettroerosione a filo.

Impiego Per la palettizzazione di pezzi di medie dimensioni.

Montaggio Con gli elementi di montaggio in dotazione, direttamente sulla base macchina.

Contenuto del kit

1 mandrino di serraggio

1 supporto fisso

1 morsa

1 unità di comando manuale (pneumatica)

Nota Per informazioni su macchine specifiche, contattate il vostro rivenditore EROWA.

Kit di base FrameSet Fix

Kit di base FrameSet Basic

Kit di base FrameSet Manuell

Kit di base FrameSet Pneumatic

Esecuzione Sistema di serraggio a cornice - equipaggiamento di base per macchine per elettroerosione a filo. A scelta, con mandrini di serraggio ad azionamento manuale o pneumatico.

Nella versione FrameSet Fix, le cornici di serraggio sono fissate con viti alla base macchina.

Impiego Per la palettizzazione di pezzi di medie e grandi dimensioni.

Montaggio Con gli elementi di montaggio in dotazione, direttamente sulla base macchina.

Contenuto del kit 2 piastre FrameSet Fix o mandrini di serraggio equivalenti

1 cornice di serraggio di dimensioni adatte alla macchina

2 barre di serraggio

1 set di elementi di serraggio

1 set di sostegni cornice

Materiale pneumatico e di montaggio, ove necessario

Nota Per informazioni su macchine specifiche, contattate il vostro rivenditore EROWA.

ManoSet Kit XXL

Esecuzione Sistema di serraggio - equipaggiamento di base per macchine per elettroerosione a filo. La base delle barre di serraggio è costituita da guide fisse.

Impiego Su grandi impianti per elettroerosione a filo.

Montaggio Con gli elementi di montaggio in dotazione, direttamente sulla base macchina.

Contenuto del kit 1 set di guide base adatte alla macchina

2 barre di serraggio

1 set di elementi di serraggio

Nota Per informazioni su macchine specifiche, contattate il vostro rivenditore EROWA.

EROWA Wire EDM Tooling

Set elementi di serraggio per PalletSet W

I ricchi set di accessori EROWA comprendono un‘ampia scelta di elementi pratici ed economici, che rendono estremamente semplici le operazioni di serraggio.

ER‑019989 Set elementi di serraggio PalletSet W

ER-022119

ER-022110

ER-022121

ER-022122

ER-017920

ER-022111

in una robusta cassetta di plastica

EROWA Wire EDM Tooling

Set elementi di serraggio

I ricchi set di accessori EROWA comprendono un‘ampia scelta di elementi pratici ed economici, che rendono estremamente semplici le operazioni di serraggio.

ER-008848

ER-021796

ER-021797

ER-021798

ER-021912

ER-021913

ER-021914

ER-021915

ER-001733

ER-008776

ER-022123

ER-022122

ER-022121

ER-008797

ER-008855

ER-022125

ER-022117

ER-022124

ER-008863

ER-008884

ER-007799

ER-007781

ER-008910

ER-008896

ER-008738

ER-008728

ER-008742

ER-008735

ER-008770

ER-008765

ER-008763

ER-008755

ER-008748

ER-008744

ER-022116

ER-022115

ER-022114 ER-022111 ER-022112 ER-022113

ER-017920

ER-022120

ER-022119

ER-022118

ER-008216

ER 008868 Set elementi di serraggio

Codice

articolo Descrizione

Confezionato

EROWA Wire EDM Tooling

Set elementi di serraggio per Wire EDM Tooling Economy

I ricchi set di accessori EROWA comprendono un‘ampia scelta di elementi pratici ed economici, che rendono estremamente semplici le operazioni di serraggio.

ER-022120

ER-022110

ER-008744

ER-008848

ER-008748

ER-008755

ER-008884

ER-008763

ER-022122

ER-008765

ER-022109

ER-008770

ER-022123

ER-022121

ER-008797

ER-022118

ER-008776

ER-008216

ER-022119

ER-008863

ER-008910

ER-008901

ER-008855

ER-021912

ER-021798

ER-021797

ER-021796

ER-022116

ER-022111

ER-001733

ER-022115

ER-008728

ER-022112

ER-022113

ER-022114

ER-008735

ER-022125

ER-017920

ER-022117

ER-008738

ER-022124

ER-008742

ER-008896

ER-007781

ER-007799

ER-021915

ER-021914

ER-021913

ER 008215 Set elementi di serraggio Economy

Codice articolo Descrizione

Confezionato

ER-008744

ER-008748

ER-008770

ER-008765

ER-008763

ER-008755

ER-008901

ER-008855

ER-008863

EROWA Wire EDM Tooling

Set elementi di serraggio per Wire EDM Tooling XL

I ricchi set di accessori EROWA comprendono un‘ampia scelta di elementi pratici ed economici, che rendono estremamente semplici le operazioni di serraggio. ER 008301 Set

Codice

ER-008861

ER-008812

ER-007799

ER 008301 Set elementi di serraggio XL

Codice articolo Descrizione

Confezionato in una robusta cassetta di plastica

Razionalizzare la pressatura di polveri

I pezzi della pressa per polveri sono sempre più rifiniti e la gamma di stampi del prodotto viene costantemente ampliata. Le dimensioni dei lotti si riducono e di conseguenza si rende spesso necessario il cambio di attrezzaggio delle presse per polveri.

EROWA ha la soluzione per minimizzare i tempi di attrezzaggio: presse per polveri a uno più livelli vengono attrezzate con il sistema di serraggio PM Tooling idoneo. In questo modo gli stampi a compressione possono essere sostituiti in brevissimo tempo e con la massima precisione.

01 | Punzone superiore su pallet

EROWA PM Tooling. Precisione di posizionamento < 0,002 mm

02 | Matrice su pallet

EROWA PM Tooling. Precisione di posizionamento < 0,002 mm.

03 | Punzone inferiore su pallet

EROWA PM Tooling. Precisione di posizionamento < 0,002 mm.

Campi d‘impiego

Manuale / Dispositivo di carico / Robot Handling

Funzionamento

Mandrino per matrice

Mandrino per punzone

01 | Sistema completamente ermetico resistente a polvere, sporco e liquidi.

02 | Grandi superfici di appoggio per una forza assorbita elevata

03 | Centraggi «P» precisi

04 | Grande foro di passaggio per il punzone inferiore.

05 | Serraggio esterno brevettato

06 | Sistema completamente ermetico

07 | Centraggi «P» precisi

08 | Serraggio esterno brevettato

09 | Grandi superfici di appoggio per una forza assorbita elevata

10 | Passaggio da 25 mm per perno centrale o secondo punzone inferiore

Dati tecnici - PM Tooling Precise

Lavorazione integrata dalla fresatura alla pressatura

Il sistema di serraggio EROWA PM Tooling consente di montare matrici e punzoni sul pallet con una produzione precisa rispetto al punto zero del sistema. La compatibilità con altri sistemi di serraggio EROWA offre un’automatizzazione totale delle proprie macchine di produzione. Gli utensili palettizzati attraversano l’intera catena di produzione:

I FATTI

• Stabilità elevata grazie al serraggio esterno brevettato

• Precisione di ripetibilità < 0.002 mm

• Pallet indicizzabili 4x90°

• Intuitivo

• Numerose possibilità di adattamento

Fresatura

Gli elettrodi per la lavorazione dell forme vengono trasformati su supporti ITS.

Elettroerosione a tuffo (EDM)

Sulla superficie dei punzoni, le forme vengono ricavate per erosione.

Elettroerosione a filo (Wire‑EDM)

I contorni vengono lavorati mediante macchina per elettroerosione a filo.

Pressatura di polveri

I punzoni (superiore e inferiore) e la matrice vengono collocati nella pressa. Le posizioni di riferimento sono determinate dal mandrino, perfettamente allineato.

La precisione è necessaria per produrre parti di presse per polveri della migliore qualità. I sistemi di serraggio rapido ad alta precisione di EROWA svolgono un ruolo decisivo.

Rettificatura

I punzoni possono venir lavorati anche mediante rettificatrici in tondo.

more information: Weblink - PM Tooling

La massima precisione

Per facilitarvi l‘orientamento sui campi d‘impiego dei prodotti EROWA, abbiamo adottato per tutti i documenti la seguente simbologia:

1. Comando manuale

2. Sbloccaggio tramite pistola ad aria compressa

3. Sbloccaggio tramite valvola a leva

4. Sbloccaggio tramite unità di comando manuale

5. Sbloccaggio tramite unità di comando elettro pneumatica

6. E‘ previsto il lavaggio centrale

7. Adatto per l‘impiego ad immersione

8. Materiale inossidabile

9. Adatto per applicazioni automatizzate

10. Manipolazione con Robot EROWA munito di pinza S

11. Manipolazione con Robot EROWA munito di pinza Combi

12. Manipolazione con Robot EROWA munito di pinza C

13. Manipolazione con Robot EROWA munito di pinza 72

14. Manipolazione con Robot EROWA munito di pinza 115

15. Manipolazione con Robot EROWA munito di pinza 148

16. Manipolazione con pinza EROWA RN PC 210

17. Manipolazione con pinca EROWA RCS

18. Manipolazione con pinca EROWA WGS-500

Lavorazione ad asportazione di truciolo

Elettroerosione a tuffo

Elettroerosione a filo

EROWA PM Tooling Precise Mandrini

Dati tecnici Mandrini PM

Precisione di ripetizione < 0,002 mm

Indessaggio 4 x 90°

Pressione di apertura pneumatico min. 6 bar

Serragio Tensione elastica

ER‑047544 Mandrino per matrice PM128 II Precise

EsecuzioneAcciaio temprato. Foro passante ø 86. Guarnizione esterna.

Forza di serraggio 23000 N (con riserraggio a 6 bar)

RaccordiPosteriori a doppia linea.

Azionamento Con unità di comando.

ApplicazioneSu fresatrici e presse per polveri. Per il fissaggio di pallet per matrice PM128 Precise.

ER‑040697 Mandrino PM85 Precise

EsecuzioneAcciaio temprato, inossidabile.

Foro passante ø 25.

Forza di serraggio 9000 N.

RaccordiPosteriori a doppia linea.

Azionamento Con unità di comando.

ApplicazioneSu fresatrici, torni, macchine per elettroerosione a tuffo e a filo, presse per polveri. Per il fissaggio di pallet PM85 Precise.

ER‑055370 Mandrino PM60 Precise

EsecuzioneAcciaio temprato, inossidabile.

Foro passante ø 25.

Forza di serraggio 6500 N.

RaccordiPosteriori a doppia linea.

Azionamento Con unità di comando.

ApplicazioneSu fresatrici, torni, macchine per elettroerosione a tuffo e a filo, presse per polveri. Per il fissaggio di pallet PM60 Precise.

ER‑047566 Mandrino per matrice PM128 II Precise con piastra di base

Esecuzione

Forza di serraggio

Acciaio temprato, inossidabile. Foro passante ø 86. Guarnizione esterna.

20000 N (con riserraggio a 6 bar)

Azionamento laterale, con pistola ad aria compressa o con unità di comando.

ApplicazioneSu fresatrici, torni, rettificatrici, macchine per elettroerosione a tuffo e a filo.

Per il fissaggio di pallet per matrice PM128 Precise e Multi.

ER‑040696 Mandrino PM85 Precise con piastra di base

EsecuzioneAcciaio temprato, inossidabile.

Foro passante ø 25.

Forza di serraggio 9000 N.

RaccordiLaterali a doppia linea.

Azionamento Con unità di comando.

ApplicazioneSu fresatrici, macchine per elettroerosione a tuffo e a filo, presse per polveri.

Per il fissaggio di pallet PM85 Precise e Multi.

ER‑047500 Mandrino PM60 Precise con piastra di base

EsecuzioneAcciaio temprato, inossidabile.

Foro passante ø 25.

Forza di serraggio 6500 N.

RaccordiLaterali a doppia linea.

Azionamento Con unità di comando.

ApplicazioneSu fresatrici, macchine per elettroerosione a tuffo e a filo, presse per polveri.

Per il fissaggio di pallet PM60 Precise.

EROWA PM Tooling Precise

Pallet

ER‑034680 Pallet di matrice PM128 ø 52 Precise 1 pezzo

Esecuzione Acciaio temprato, inossidabile. Centraggio integrato nel pallet. ø interno 52.

Applicazione Impiego su mandrino di matrice PM128 Precise. Per il fissaggio di matrici, pezzi e dispositivi nella lavorazione ad asportazione di truciolo, nell’elettroerosione a tuffo e a filo.

Montaggio elettrodo

grezzo

Con viti M6 attraverso il pallet o con viti M8 attraverso il pezzo.

ER‑046927 Pallet di matrice PM128 ø 84.5 Precise 1 pezzo

Esecuzione Acciaio temprato, inossidabile. Centraggio integrato nel pallet. ø interno 84.5.

Applicazione Impiego su mandrino di matrice PM128 Precise. Per il fissaggio di matrici, pezzi e dispositivi nella lavorazione ad asportazione di truciolo, nell’elettroerosione a tuffo e a filo.

Montaggio elettrodo grezzo

Con viti M6 attraverso il pallet o con viti M8 attraverso il pezzo.

ER‑081885 Pallet di matrice PM128 ø 135 Precise per pinza PM128

Esecuzione Acciaio temprato, inossidabile. Centraggio integrato nel pallet.

Applicazione Impiego su mandrino PM128 Precise. Per il fissaggio di pezzi e dispositivi nella lavorazione ad asportazione di truciolo, nell’elettroerosione a tuffo e a filo e nella pressatura di polveri.

Montaggio elettrodo

grezzo

Attraverso i fori di fissaggio che possono essere scelti liberamente entro ø 120 mm (parte superiore non temprata).

ER‑082717 Pallet di matrice PM128 ø 148 Precise per pinza ITS 148

Esecuzione Acciaio temprato, inossidabile. Centraggio integrato nel pallet.

Applicazione Impiego su mandrino PM128 Precise. Per il fissaggio di pezzi e dispositivi nella lavorazione ad asportazione di truciolo, nell’elettroerosione a tuffo e a filo e nella pressatura di polveri.

Montaggio elettrodo

grezzo

Attraverso i fori di fissaggio che possono essere scelti liberamente entro ø 140 mm (parte superiore non temprata).

ER-040701 Pallet PM85 Precise 1 pezzo

Esecuzione Acciaio temprato, inossidabile.

Centraggio integrato nel pallet. ø interno 25.

Applicazione Impiego su mandrino PM85 Precise. Con attacco

ER-039839: ProductionChuck 210 Combi, PowerChuck P, ITS Chuck 100 P e QuickChuck 100 P. Per il fissaggio di pezzi e dispositivi nella lavorazione ad asportazione di truciolo, nell’elettroerosione a tuffo e a filo e nella pressatura di polveri.

Montaggio elettrodo

grezzo

Con viti M6 attraverso il pallet o con viti M8 attraverso il pezzo.

ER-055369 Pallet PM60 Precise 8 pezzi

Esecuzione Acciaio temprato, inossidabile.

Centraggio integrato nel pallet. ø interno 25.

Applicazione Impiego su mandrino PM60 Precise. Con attacco

ER-041429: ProductionChuck 210 Combi, PowerChuck P, ITS Chuck 100 P e QuickChuck 100 P. Per il fissaggio di pezzi e dispositivi nella lavorazione ad asportazione di truciolo, nell’elettroerosione a tuffo e a filo e nella pressatura di polveri.

Montaggio elettrodo

grezzo

Con viti M6 attraverso il pallet.

ER-035792 Pallet adattatore H24 PM Precise per pallet per matrice PM128

Esecuzione Acciaio temprato, inossidabile. Altezza pallet 24 mm.

Applicazione Quale adattatore tra il pallet per matrice PM128 Precise e Multi ed il mandrino di serraggio ITS 100 P o PowerChuck P.

EROWA PM Tooling Accessori

ER-039839 Attacco PM85 automatico 8 pezzi

ER-046075 Attacco PM85 automatico 1 pezzo

Esecuzione Acciaio temprato. Di tipo manuale con foro ø 10,5.

Application Nei pallet PM85 Precise. Montaggio con anello di sicurezza.

ER-041429 Attacco PM56 / PM60 manuale 8 pezzi

ER-045759 Attacco PM56 / PM60 manuale 1 pezzo

Esecuzione Acciaio temprato. Di tipo manuale con foro ø 10,5.

Applicazione Nei pallet PM56 e PM60 Precise. Montaggio con anello di sicurezza.

ER-049248 Pallet di allineamento PM128 Precise per mandrino per matrice PM128 Precise

Esecuzione Acciaio temprato, inossidabile. Con piano di riscontro rettificato e foro centrale ø 10.

Applicazione Nella costruzione di utensili e stampi, per la regolazione della posizione angolare e la determinazione del centro dei mandrini per matrice PM128 Precise.

ER-042440 Pallet di allineamento PM85 Precise

Esecuzione Acciaio temprato, inossidabile. Con piano di riscontro rettificato, foro centrale ø 15 e foro di posizionamento ø 10.

Applicazione Nella costruzione di utensili e stampi, per la regolazione della posizione angolare e la determinazione del centro dei mandrini PM85 Precise.

ER‑042350 Palett di allineamento PM56/PM60

Precise

Esecuzione Acciaio temprato, inossidabile. Con piano di riscontro rettificato, foro centrale ø 9 e foro di posizionamento ø 10.

Applicazione Nella costruzione di utensili e stampi, per la regolazione della posizione angolare e la determinazione del centro dei mandrini PM56 e PM60 Precise.

ER‑043427 Spina di allineamento PM85 Precise

Esecuzione Acciaio temprato, inossidabile. Con piano di riscontro rettificato e diametro 10.

Applicazione Per la regolazione della posizione radiale e assiale dei mandrini PM85 Precise.

ER‑043428 Spina di allineamento PM56 / PM60

Precise

Esecuzione Acciaio temprato, inossidabile. Con piano di riscontro rettificato e diametro 45.

Applicazione Per la regolazione della posizione radiale e assiale dei mandrini PM56 e PM60 Precise.

Nota: l'intera gamma è illustrata nel catalogo EROWA PM Tooling.

EROWA Adattamento mandrino

Ridurre

al minimo i tempi di attrezzaggio e aumentare la produttività!

La soluzione di adattamento del mandrino EROWA consente di aumentare il tempo produttivo in modo decisivo, soprattutto nella rettifica in tondo.

Il cambio del mandrino a tre ganasce per il sistema di serraggio pneumatico fino al dispositivo su misura del cliente richiede solo pochi secondi e tutto avviene sempre con la massima precisione. Lo standard utilizzato per tutte le soluzioni di adattamento è il mandrino EROWA PM. L’integrazione sul mandrino macchina avviene mediante una flangia idonea. La soluzione integrale si dimostra convincente per la sua struttura stabile e compatta.

I FATTI

• Tempi di attrezzaggio notevolmente ridotti

• Altezza di montaggio minima

• Massima stabilità e precisione di ripetibilità

• Massima precisione di circolarità

• A zionamento pneumatico degli adattamenti.

• Ermeticità totale

• Automatizzabile

EROWA Adattamento mandrino

Sistemi di serraggio EROWA consigliati per gli adattamenti dei mandrini

EROWA ProductionChuck 210

Il mandrino PC 210 è disponibile con foro passante ø 81 mm o come variante combinata con sistema PowerChuck P integrato. Unisce la comprovata precisione EROWA a una struttura compatta, enorme forza di serraggio e stabilità. Il sistema di serraggio è particolarmente adatto per l'impiego su torni e rettificatrici cilindriche. La forma costruttiva rotonda consente un accesso ottimale al pezzo.

EROWA PM Tooling (Powder Metallurgy)

Con il sistema di serraggio EROWA PM Tooling, punzoni, matrici e pezzi vengono montati su pallet e realizzati con precisione al punto zero del sistema. La compatibilità con altri sistema di serraggio EROWA consente l'accessibilità dei punzoni pallettizzati lungo l'intera catena di produzione. I punzoni possono così essere lavorati sulle rettificatrici cilindriche.

EROWA PowerChuck P

Per fresatrici o foratrici, profilatrici o rettificatrici in piano o mandrini di macchine a dividere o torni, il mandrino PowerChuck P rappresenta la base accessibile, flessibile e precisa per portapezzi.

EROWA ITS (Integrated Tooling System)

Il mandrino EROWA ITS lavora con una tecnologia semplice e geniale. Mantiene in posizione portapezzi e pezzi con precisione, stabilità e ripetibilità uniche. Le sue possibilità di impiego sono molteplici tanto che rappresenta un ottima base per un sistema di serraggio modulare ben studiato.

400 x 400 x 400 mm

In base alla macchina

160 x 160 x 250 mm

140 x 140 x 140 mm

Versatilità senza limiti

Opzioni disponibili

Azionamento manuale con pistola ad aria compressa

Azionamento automatico con distributore rotante

Apertura centrale: per la lavorazione di materiale da barra.

Raccordo rotante: per l'azionamento automatico.

Production Chuck 210

Universale - potentecombinabile

Apertura: ø 81 mm

PM Tooling

Versatile - compattointelligente

Apertura:

• fino a ø 48 mm in combinazione con AirDock

• fino a ø 86 mm senza AirDock

PowerChuck P

Robusto - flessibile - curato

ITS

Dimensioni compattecollaudato - affidabile

AirDock: interfaccia per aria compressa fino a 10 bar.

Mezzi: interfaccia per olio, vuoto, refrigerante.

I vantaggi sono evidenti

Mandrino a tre griffe ø 200 mm

EROWA PowerChuck P

Senza EROWA adattamento mandrino

Mandrino a tre griffe ø 250 mm

Con EROWA adattamento mandrino

•Tempi di allestimento notevolmente ridotti

•Elevata precisione di ripetibilità

•Alta flessibilità

Portapinze con pallet

di allestimento (minuti)

Versioni specifiche del cliente

Tempo di allestimento (minuti)

Tempo di allestimento (minuti)

Manuale: Azionato con una pistola ad aria compressa.

Tempo di allestimento (minuti)

Automatizzato: Collegato alla macchina.

Adattato: Sistemi di terzi odi proprietà.

con EROWA senza EROWA

con EROWA senza EROWA

con EROWA senza EROWA

con EROWA senza EROWA

Tempo

Applicazione flessibile

Altri sistemi di serraggio per applicazioni di tornitura o rettifica sono riportati nel catalogo generale EROWA.

Saremo lieti di verificare per voi l’adattamento degli accessori di serraggio, per la massima flessibilità della vostra produzione.

Infinite possibilità di adattamento di sistemi e combinazioni EROWA.

Per mandrini autocentranti o pallet, manuale o automatico.

Per ogni livello di adattamento sono disponibili i componenti di allineamento abbinati.

Adatto alla gamma di pezzi e all'interfaccia di macchina.

Struttura agile e completamente ermetica.

Massima stabilità e precisione di ripetibilità anche con pezzi di grandi dimensioni.

Combinato

Adattato

Integrato

Preciso

Minima altezza di montaggio

Robusto

Più informazioni:

Adattamento mandrino

Sistemi di misurazione della qualità e presettaggio EROWA

EROWA Misurazione e presettaggio

Lavorazione ad asportazione di truciolo

Elettroerosione a tuffo

Elettroerosione a filo

Organizzazione degli elettrodi e dei pezzi. Tutti i pezzi e gli elettrodi vengono preparati esternamente alla macchina e vengono determinati, se necessario, i valori offset. In questo modo si possono predisporre i programmi in anticipo, rendendo possibile l‘automazione.

La misurazione di qualità aumenta la sicurezza di processo ed è un fattore importante per una buona gestione della qualità.

Macchina

Macchina di misura / Postazione di attrezzaggio

EROWA CMM Qi

Misurazione della qualità con la massima precisione

La macchina di misurazione della qualità EROWA CMM Qi

consente, grazie alla sua struttura massiccia, la massima precisione meccanica e riunisce in modo efficace i prodotti EROWA in un sistema di precisione ineccepibile.

EROWA CMM Qi

• Macchina di misurazione (piastra di lavoro con configurazione dei fori per tutti i sistemi di serraggio EROWA)

• Comando pneumatico

• PC e stampante a colori (optional)

• Software per il presettaggio e la misurazione della qualità

• Tastatore Renishaw (optional)

• Sfera di calibratura

Per ulteriori dettagli rivolgersi al rivenditore EROWA.

Dati tecnici

Corsa asse X

Corsa asse Y

Corsa asse Z

Quota massima tra tavola e supporto tastatore (senza tastatore)

CMM Qi

600 mm

700 mm

500 mm

668 mm

Distanza massima tra i montanti ad altezza della tavola 650 mm

Superficie utile della tavola in granito (con configurazione dei fori EROWA)

Imprecisione di misurazione in volume (secondo ISO 10360/2)

Standard

High Precision

Dimensioni macchina

Dimensioni L x P x A

Peso massimo caricabile del pezzo

650 x 1700 mm

1.5 µm + L/500

0.7 µm + L/500 (L in mm)

2100 x 1500 x 2700 mm

650 kg

Peso macchina (senza carico) 2350 kg

I FATTI

• Precisione meccanica di base

• Solida tavola in granito naturale

• Predisposto per i sistemi di serraggio EROWA

• Elevata sicurezza di processo

• Automatizzabile

• Pacchetto software completo per preimpostazione, misurazione della qualità e automazione

Nota:

Offriamo il kit adatto per l’adattamento alla macchina di misura di un gran numero di mandrini.

01 | Righe ottiche

Righe Renishaw ad alta precisione con teste di lettura ottiche garantiscono i miglior risultati.

02 | Sistemi di scansione Renishaw

Sistemi di misura ad altissima precisione per la massima flessibilità.

03 | Azionamenti centrali

Azionamenti centrali per movimenti simmetrici.

04 | Struttura simmetrica della macchina

Lega di alluminio speciale, per la migliore stabilità di forma e temperatura, su guide in granito naturale.

5 | Software

Con i software di misurazione e presettaggio EROWA si possono acquisire con grande facilità i dati di presettaggio ed eseguire le misurazioni della qualità in modo preciso e rintracciabile.

06 | Diversi sistemi di serraggio

In base alle esigenze vengono montati uno o più sistemi di serraggio EROWA sulla tavola stabile. Tutti i fori necessari sono già predisposti. FrameSet, MTS, UPC o ITS - sono supportate tutte le varianti.

07 | Comando integrato

Già predisposto per il controllo dei diversi sistemi di serraggio.

08 | Comando mediante joystick

Comando ottimale per misurazioni sicure. Una sola leva per il controllo di tutti gli assi. Disponibile anche joystick wireless come optional.

09 | Granito naturale

Insieme alla struttura interna in lega speciale, la solida tavola in granito costituisce la base per la precisione.

10 | Rivestimento chiuso

Migliore schermatura possibile contro gli influssi ambientali nonché circolazione dell’aria controllata intorno al sistema di misurazione.

Massima precisione anche nell’ambiente di produzione.

Monitoraggio continuo della qualità

Informazioni dettagliate sulle soluzioni di automazione EROWA sono disponibili nel presente catalogo nella sezione “Automazione EROWA” (da pagina 375). Oppure contattate il vostro rivenditore EROWA.

Il controllo automatico intermedio o finale aumenta considerevolmente la sicurezza di processo. La macchina di misura viene sfruttata maggiormente e quindi diventa più redditizia.

Il requisito per l'automazione dei processi è il sistema di palletizzazione dei pezzi continuo su tutte le macchine. Tale sistema costituisce l'interfaccia precisa e flessibile tra macchine di produzione, macchine di misura CNC e i pezzi.

Con il giusto EROWA Robot e il sistema di gestione del processo EROWA JMS 4.0 siamo in grado di offrire una soluzione completa da un unico fornitore.

Il riconoscimento automatico dei pallet tramite chip consente di avere sempre sotto controllo dove si trova il pezzo nella catena di produzione. I messaggi di stato vengono inviati all'operatore anche tramite SMS.

Con il kit di automazione (optional) si può caricare la CMM Qi con un EROWA Robot. Il controllo CNC consente misurazioni automatiche della qualità.

Il controllo automatico intermedio o finale aumenta considerevolmente la sicurezza di processo. La macchina viene sfruttata al meglio e quindi diventa più redditizia. Inoltre si possono ridurre i costi degli scarti.

EROWA Automazione

Optional secondo le esigenze

Illuminazione interna per CMM Qi

Con l'illuminazione dell'area interna il posto di misurazione viene sempre illuminato in modo ottimale. Grazie alle speciali luci a luce fredda si assicura che l'illuminazione non influisca sulla misurazione.

Tavola rotante - L'altra dimensione della misurazione

La tavola rotante completamente integrata nella macchina di misura consente le misurazioni su un 4°. asse.

In questo molto, oltre ai componenti prismatici, è possibile misurare in modo rapido ed efficiente pezzi a rotazione simmetrica.

Scanner

LED di stato Lampada

Siamo lieti di soddisfare le esigenze specifiche dei clienti

Che si tratti di supporti di comparatori, strutture per mandrini, LED di stato, contaore o scanner, configuriamo il sistema di misura in base alle vostre esigenze.

Pulitore stilo tastatore

Nei controlli qualità automatizzati è difficile assicurare la pulizia dei sistemi tastatori. Con il pulitore stilo tastatore è possibile pulire il sistema tastatore prima di ogni misurazione al fine di evitare fastidiose misurazioni errate.

Più informazioni: Weblink

Contratti di manutenzione hardware / software

Per un pacchetto di soluzioni complete sono disponibili contratti di manutenzione su misura per hardware e software.

Grazie agli aggiornamenti periodici, il vostro software è sempre aggiornato e supporta le tecnologie più recenti. Inoltre vi assicurate un supporto tempestivo per tutte le sfide. Inoltre gli interventi di manutenzione regolare garantiscono una elevata disponibilità dei dispositivi.

Con i relativi contratti di manutenzione vi assicurate la totale compatibilità e sicurezza d’uso del vostro sistema di misura.

EROWA PreSet 3D CNC

Presettaggio facile: misurazione di serie automatica

Le macchine utensili devono essere il più possibile sgravate da operazioni improduttive. Preimpostare e misurare i pezzi sono operazioni che possono essere effettuate in modo più efficiente su una stazione di misurazione.

Con PreSet 3D CNC mettete a disposizione degli operatori un dispositivo studiato appositamente per questo compito.

EROWA PreSet 3D CNC

• Macchina di misurazione (piastra di lavoro con configurazione dei fori per tutti i sistemi di serraggio EROWA)

• Comando pneumatico

• PC e stampante a colori (optional)

• Software per la preimpostazione e la misurazione della qualità

• Tastatore Renishaw (optional)

• Sfera di calibratura

Per ulteriori dettagli rivolgersi al rivenditore EROWA.

3D CNC

Corsa asse X

Corsa asse Y

Corsa asse Z

Quota massima tra tavola e supporto tastatore (senza tastatore)

650 mm*

700 mm*

500 mm*

688 mm

Distanza massima tra i montanti ad altezza della tavola 819 mm

Superficie utile della tavola in granito (con configurazione dei fori EROWA)

819 x 1330 mm

Precisione di misurazione in volumi (secondo ISO 10360/2) 2.5µm + L/300

Dimensioni macchina

Dimensioni LxPxA

Peso massimo caricabile del pezzo

Peso macchina (senza carico)

Altre dimensioni disponibili

Corsa asse X

Corsa asse Y

Corsa asse Z

*Altre lunghezze di corsa su richiesta.

A seconda del tipo di macchina, i valori potrebbero essere diversi da quelli qui indicati.

1380 x 1160 x 2429 mm

650 kg

775 kg

mm - 1500 mm

mm -

mm

mm

Dati tecnici

PreSet

I FATTI

• Programmi di presettaggio animati

• Software di misurazione di qualità di facile utilizzo

• Configurazione dei fori integrata per il serraggio dei mandrini

EROWA

• Automatizzabile

• Possibilità di riconoscimento sicuro del pezzo con EWIS™

• Controllo della temperatura

• Pacchetto software completo per preimpostazione, misurazione della qualità e automazione

Nota:

Offriamo il kit adatto per l’adattamento alla macchina di misura di un gran numero di mandrini.

01 | Righe ottiche

Le righe Renishaw ad alta precisione con testina ottica garantiscono il miglior risultato.

Unità di rilevamento Renishaw

Per la massima qualità e una flessibilità ineguagliabile.

02 | Caratteristiche costruttive

Lega speciale in alluminio per la massima stabilità dimensionale e termica.

03 | Granito naturale

Il piano di lavoro ad alta precisione realizzato in granito nero costituisce la base per tutti i sistemi di serraggio EROWA utilizzabili. I fori di fissaggio sono già predisposti.

04 | Joystick

Controllo ottimale per misurazioni sicure. Un‘unica leva di comando per tutti gli assi.

Software

Con il software di presettaggio EROWA i dati di presettaggio vengono acquisiti con grande facilità e supportati graficamente.

Azionamento dei sistemi di serraggio

Tutti i sistemi si possono aprire azionando semplicemente una leva.

Assi motorizzati

Tutti gli assi sono azionati da servomotori a corrente continua.

EROWA PreSet 3D MAN

Presettaggio, allestimento e misurazione

PreSet 3D MAN è nata da esigenze molto elevate. Grazie alla modularità è possibile adattare e ampliare il sistema in modo flessibile.

Ci assumiamo la responsabilità dell'intero progetto del sistema, dalla messa in esercizio fino alla formazione e alla manutenzione. Comodo e competente.

EROWA PreSet 3D MAN

• Macchina di misurazione (piastra di lavoro con configurazione dei fori per tutti i sistemi di serraggio EROWA)

• Comando pneumatico

• PC e stampante a colori (optional)

• Software per la preimpostazione

• Tastatore Renishaw (optional)

• Sfera di calibratura

Per ulteriori dettagli rivolgersi al rivenditore EROWA.

Dati tecnici

Corsa asse X

PreSet 3D MAN

500 mm*

Corsa asse Y 500 mm*

Corsa asse Z 440 mm*

Quota massima tra tavola e supporto tastatore (senza tastatore)

585 mm

Distanza massima tra i montanti ad altezza della tavola 720 mm

Superficie utile della tavola in granito

(con configurazione dei fori EROWA)

720 x 960 mm

Precisione di misurazione in volumi (secondo ISO 10360/2) 3.2 µm + L/300

Dimensioni macchina

Dimensioni LxPxA

Peso massimo caricabile del pezzo

1044 x 1018 x 2411 mm

300 kg

Peso macchina (senza carico) 390 kg

Altre dimensioni disponibili

Corsa asse X

Corsa asse Y

Corsa asse Z

*Altre lunghezze di corsa su richiesta. A seconda del tipo di macchina, i valori potrebbero essere diversi da quelli qui indicati.

mm

mm

mm

I FATTI

• Programmi di presettaggio animati

• Configurazione dei fori integrata per il serraggio dei mandrini EROWA

• Possibilità di riconoscimento sicuro del pezzo con EWIS™

• Disponibilità di numerosi postprocessori per la conversione dei dati di misurazione nel linguaggio macchina

Nota:

Offriamo il kit adatto per l’adattamento alla macchina di misura di un gran numero di mandrini.

01 | Righe ottiche

Le righe Renishaw ad alta precisione con testina ottica garantiscono il miglior risultato.

Unità di rilevamento Renishaw

Per la massima qualità e una flessibilità ineguagliabile.

02 | Caratteristiche costruttive

Fusione speciale in alluminio per la massima stabilità dimensionale e termica.

03 | Granito naturale

Il piano di lavoro ad alta precisione realizzato in granito nero costituisce la base per tutti i sistemi di serraggio EROWA utilizzabili. I fori di fissaggio sono già predisposti.

Azionamento dei sistemi di serraggio

Tutti i sistemi si possono aprire azionando semplicemente una leva.

Software

Con il software di presettaggio EROWA i dati di presettaggio vengono acquisiti con grande facilità e supportati graficamente.

EROWA PreSet 2D

Regolazione facile degli elettrodi

La stazione di preregolazione degli elettrodi per tutti i casi. Il design raffinato prende in considerazione il lavoro quotidiano in officina. Le misurazioni negli assi X, Y, Z e C vengono eseguite in modo rapido e sicuro. L'output dei dati dei valori misurati è integrato. La stazione di preregolazione può essere equipaggiata con diversi sistemi di serraggio.

EROWA PreSet 2D

• Piastra di misurazione con carrello o nella versione da tavolo

• Mandrino montato

• Display digitale con GAGE-CHEK 2000 Macro di presettaggio

• Strumento di misura due assi

• Tastatore spigoli 2D EROWA

• Detergente per lastra di pietra dura

Per ulteriori dettagli rivolgersi al rivenditore EROWA.

Semplicemente geniale, il tastatore spigoli 2D (brevetto EROWA) consente di determinare i valori desiderati su raggi, spigoli, angoli e superfici oblique.

La pratica guida operatore nella modalità EROWA mostra passo come vengono determinati i valori di offset.

Sempre corretto, il supporto aerostatico simula l'asse C sulla macchina per erosione. La concentricità ad alta precisione mostra anche gli scarti più piccoli degli elettrodi.

Codice d‘ordine prodotto EROWA PreSet 2D

senza asse C con carrello versione da tavolo

PreSet 2D UnoSet ER-057208 ER-158556

PreSet 2D PalletSet W ER-057209 ER-158557

PreSet 2D UPC / ITS Chuck 100 P ER-057210 ER-158558

PreSet 2D ITS Compact Combi ER-057211 ER-158561

PreSet 2D ProductionChuck 210 ER-057212 ER-158559

con asse C con carrello versione da tavolo

PreSet 2D+C ITS Chuck 100 ER-057213 ER-158560

PreSet 2D+C ITS Compact Combi ER-057214 ER-147394

EROWA PreSet 2D - versione da tavola

Optional e accessori

PreSet 2D

Corsa asse X 240 mm

Corsa asse Y 320 mm

Corsa asse Z 335 mm

Unità di elaborazione Heidenhain GAGE - CHEK 2000 con macro di presettaggio EROWA

Interfaccia USB/Ethernet per il trasferimento di dati a QuickLinkXT/JMS 4.0

Sistema tastatore Tastatore spigoli 2D EROWA / tasto di commutazione / microscopio

Ingombro 700 x 1000 mm

Alimentazione min 6 bar swcca dell’aria compressa

Risparmio di spazio I Con la versione da tavolo di PreSet 2D, il dispositivo di misura viene posizionato dove è necessario. In questo modo l‘area di lavoro viene sfruttata in modo ottimale e si risparmia spazio.

Dati tecnici

EROWA PreSet 2D

Optional e accessori

Tastatore spigoli EROWA 2D ER-057471

Rilevamento preciso di spigoli vivi, angoli, diametri e lunghezze.

Inserti per tastatori A ER-008623

B ER-008562

C ER-008831

D ER-008628 per tastatore spigoli 2D.

Kit tastatore tattile ER-165469

Per una registrazione rapida e semplice dei valori di offset e di misura. La funzione di commutazione della tastatura elimina la necessità di azzeramento come nel caso dei precedenti comparatori. Il punto di misura viene registrato automaticamente non appena la tastatura viene rilasciata sul componente.

Mini PC incl. monitor ER-147724

Soluzione integrata per il trasferimento diretto di dati al sistema di gestione o trasferimento di immagini dai sistemi di telecamere.

Inserti per tastatori 3 x M2 E ER-009899

ø 2 mm

ø 1 mm

F ER-003350

G ER-003358 per tastatore spigoli 2D.

Comparatore a levatastatrice ER-059439

Comparatore analogico con diametro di 38 mm e con una risoluzione di 0,002 mm.

Adattatore conico ISO 30 ER-008852

Adattatore conico ISO 40 ER-008854

Per la preregolazione degli utensili ad asportazione di truciolo con i relativi supporti conici.

Microscopio

ER-008756

Per il rilevamento di profili, incavi e fori. Ingrandimento 30x..

QuickLinkXT

Per la trasmissione dati, l‘elaborazione in formati specifici della macchina e il trasferimento dati da una stazione di preregolazione EROWA PreSet 2D a un‘unità di controllo macchina.

Lampada a luce fredda ER-095529

Solo per il microscopio: offre un‘illuminazione.

Sistema di telecamere ER-158911

Per trasferire le viste acquisite dal microscopio al monitor del mini PC.

Allestimento e allineamento

PreSet Basic è la stazione di allestimento e preregolazione ideale per il controllo rapido del piano Z e per l‘allineamento dei pezzi sull‘asse Y. Grazie allo stabile carrello l‘apparecchiatura si può rapidamente spostare nel luogo che consente di razionalizzare il lavoro al meglio.

Sistema di serraggio a scelta (qui PalletSet W). La stazione di preregolazione ha una struttura modulare. Selezione del sistema di serraggio in base alle proprie esigenze.

Con il comparatore sul supporto flessibile si possono orientare i pezzi nell'area Z o lungo l'asse Y della riga di battuta.

Tavola di misurazione in pietra naturale della migliore qualità secondo DIN 876/00. Consegna con certificato e protocollo di misurazione.

Sistema di rilevamento Comparatore analogico su supporto flessibile Ingombro (mm)

x 500 x 1000

Dati tecnici

Secondo le vostre esigenze

Che si tratti di una soluzione standard o di una configurazione specifica, la stazione di allestimento e di preregolazione

PreSet si adatta alle vostre esigenze in modo personalizzato. Saremo lieti di offrirvi la nostra consulenza.

Versione Stazione di preregolazione con carrello, tavola di misurazione, mandrino di serraggio UPC e tastatore.

Carico 100 kg.

Impiego Allestimento e allineamento dei pezzi sui pallet UPC.

Versione Stazione di preregolazione con carrello, tavola di misurazione, mandrino di serraggio PSW e tastatore.

Carico 25 kg.

Impiego Allestimento e allineamento dei pezzi sui supporti PalletSet W.

Versione Stazione di preregolazione con carrello, tavola di misurazione, mandrino di serraggio UnoSet e tastatore.

Carico 10 kg.

Impiego Allestimento e allineamento dei pezzi sui supporti UnoSet.

EROWA CMM Qi / PreSet 3D Equipaggiamento di base

Le macchine di misura possono essere dotate di sistemi di serraggio

EROWA secondo le esigenze specifiche del cliente. Alcuni di questi sistemi possono essere combinati e montati sulla stessa tavola.

Versione Tutti i componenti per adattare un mandrino standard EROWA ad azionamento pneumatico alla macchina di misura.

Applicazione Adattamento di mandrini EROWA del tipo: MTS, UPC 2.0, UPC 2.0 con mandrino ITS, PC 210, PowerChuck P, ITS Chuck 100 P, ITS Compact Combi, VPC.

Nota I dati dettagliati sui mandrini sono disponibili in questo catalogo nelle rispettive descrizioni dei prodotti nella sezione «Sistemi di serraggio EROWA». Oppure contattate il vostro rivenditore specializzato EROWA

ER‑046080 FrameSet Base 3D CNC

Versione Mandrino di serraggio piatto su piastra di supporto per PreSet 3D CNC (non adatto per PreSet 3D MAN).

Fissaggio Con accessorio di montaggio direttamente nella configurazione fori preparata.

Applicazione Per l'alloggiamento di cornici di serraggio FrameSet.

Combinazione FrameSet può essere montato in combinazione con i seguenti sistemi: UPC, PowerChuck P, ITS Compact CombiChuck, MTS Single Chuck.

ER 022683 PalletSet W Base 3D

Versione Mandrino di serraggio piatto su supporto per CMM Qi / PreSet 3D. Fissaggio Direttamente nella configurazione fori preparata.

Applicazione Per l'alloggiamento di tutti i supporti PalletSet W. Combinazione PalletSet W può essere montato in combinazione con i seguenti sistemi: UPC, PowerChuck P, ITS Compact CombiChuck, MTS Single Chuck, PC 210.

ER 012580 UnoSet Kit Supporto 3D

Versione Mandrino 50 RSA su supporto per CMM Qi / PreSet 3D. Fissaggio Direttamente nella configurazione fori preparata.

Applicazione Per l'alloggiamento di tutti i supporti UnoSet e supporti ITS 50, C e ø 72.

Combinazione UnoSet può essere montato in combinazione con i seguenti sistemi: UPC, PowerChuck P, ITS Compact CombiChuck, MTS Single Chuck, PC 210.

Kit adattatore

Strumenti di misurazione e optional

Diversi optional componenti consentono di avere tutto sotto controllo in modo pratico e facile. In caso di domande sugli strumenti di misurazione e gli optional per i posti di misura EROWA, rivolgersi al proprio rivenditore specializzato EROWA.

Applicazione Strumenti di misura per l›allineamento e il controllo dei tipi di mandrino EROWA: MTS, UPC 2.0, UPC 2.0 con mandrino ITS, PC 210, PowerChuck P, ITS Chuck 100 P, ITS Compact Combi, PalletSet W.

Nota I dati dettagliati sugli strumenti di misura sono disponibili in questo catalogo nelle rispettive descrizioni dei prodotti nella sezione “Sistemi di utensili EROWA” (da pagina 13). Oppure contattate il vostro rivenditore EROWA.

Applicazione Per controllare il livello Z=0 delle stazioni di preregolazione Basic WEDM stazioni di preregolazione.

Pallet di allineamento / Perni di controllo

Software d misurazione EROWA

Versatile e funzionale

Con le soluzioni software di misura di EROWA si aprono nuove possibilità nella garanzia di qualità e Reverse Engineering. Grazie alla nostra stretta collaborazione con famosi produttori di software di misurazione possiamo proporvi la soluzione software adatta alle vostre esigenze. Che si tratti di semplici controlli intermedi, presettaggio di utensili e componenti o misurazioni sofisticate su componenti complessi fino al Reverse Engineering: tutto è possibile.

Presetting e misurazione facili

Le applicazioni software sviluppate internamente da EROWA

PreSet Configurator e PreSoft contengono oltre 100 diverse macro per il presettaggio e la misurazione facile di utensili e componenti. Grazie alla dettagliata guida operatore grafica, ogni utente può eseguire semplici operazioni di misurazioni e presettaggio. Non sono necessarie competenze specifiche della tecnologia di misura 3D.

Misurazione della qualità per ogni esigenza

Le due soluzioni software di misura MetrologX4 e ArcoCAD vi offrono la possibilità di eseguire semplici misurazioni di controllo fino a complesse analisi della geometria con intervalli di µ. Le opzioni software possono essere adattate in modo ottimale alle esigenze dei Clienti e consentono di scegliere la soluzione migliore per ogni applicazione al miglior prezzo.

Reverse Engineering e controlli in linea ai massimi livelli

EROWA CMM CubeScan e EROWA QMeasure certamente rivoluzioneranno le vostre misurazioni in processo.

Con l‘ausilio dello scanner laser, con EROWA CMM CubeScan rileverete in pochissimo tempo diverse migliaia di punti di misura da complesse superfici di modellazione libera e senza scrivere un programma di misura. Grazie alla creazione del programma automatizzata, dovrete solo fornire le dimensioni dei componenti e il modello CAD. Al resto ci pensa il CMM CubeScan. Con EROWA QMeasure avrete la possibilità di creare programmi di misurazione tattile nel vostro abituale ambiente CAD. QMeasure è perfettamente adatto per componenti con geometrie regolati e pochi punti di misura.

Aumentate le capacità: eseguite lavori di presettaggio e semplici misure di controllo sulla vostra macchina di misura senza bloccare la vostra macchina utensile o dovere attendere il controllo nella sala metrologica. Con le soluzioni software di EROWA avrete strumenti potenti che consentono ad ogni utente di eseguire in modo autonomo e semplice queste attività. Software

Presetting diventano semplici

EROWA PreSet-Software

Presetting e misurazione facili

Il presettaggio consente di ottenere un maggiore tempo produttivo delle macchine utensili. Con il software di presetting EROWA si tiene conto di questa esigenza. Grazie al software

PreSet di EROWA è possibile realizzare contemporaneamente l’allestimento e il presettaggio e guadagnare così fino a 600 ore di produzione all’anno. La semplice interfaccia utente nasconde una complessa tecnologia di misurazione. Grazie all’assistenza operatore visiva è sufficiente una breve introduzione e ogni operatore è in grado di eseguire il presettaggio e la misurazione di elettrodi e pezzi, anche senza conoscenze della tecnologia di misurazione 3D.

I FATTI

• Uso semplice e logicamente strutturato

• Guida dell'operatore con grafici animati

• integrato nel sistema di gestione del processo JMS 4.0

• Programmazione autonoma di macro e programmi di misurazione

• Innovativa soluzione software con attenzione alle esigenze della tecnologia di misurazione del futuro

• Non sono necessarie conoscenze delle misurazioni 3D

01 | La rappresentazione chiara e la guida operatore grafica permettono a ogni utente di eseguire un presettaggio corretto in poco tempo. L'apprendimento dei cicli è intuitivo. Non sono necessarie conoscenze delle misurazioni 3D.

03 | Esecuzione semplice di rapidi controlli intermedi ad esempio di diametri, distanze e angoli grazie alle macro misurazione predefinite.

05 | EROWA PreSet Configurator ed EROWA PreSoft sono integrati nel sistema di gestione del processo JMS 4.0. Le funzioni di presetting vengono richiamate con un clic del mouse. I dati di offset rilevati vengono trasmessi automaticamente nel sistema.

02 | I grafici animati intuitivi durante la misurazione supportano l‘operatore nell‘esecuzione delle macro.

04 | Creazione delle proprie macro per misurazioni rapide e sicure. Inoltre oltre 100 processi di misura utilizzati di frequente sono predefiniti come macro selezionabili al bisogno.

06 | L'assegnazione automatica dei valori di offset rispetto ai numeri ID di elettrodi o pezzi consente un'elevata sicurezza di processo.

Software di misurazione per ogni esigenza

Con la ricca offerta di soluzioni di software di misurazione di EROWA nessun desiderio resta insoddisfatto. Le opzioni software possono essere adattate in modo ottimale alle esigenze dei clienti. In questo modo è possibile scegliere per ogni esigenza la soluzione migliore al prezzo migliore.

Software di misurazione ARCO-CAD

Importare - Misurare - Comparare - Protocollare

ARCO-CAD è un software di misura economico per introdursi nella tecnologia di misurazione o per applicazioni di misura più semplici. Contiene tutte le funzioni, modelli CAD da importare che aiutino a creare programmi di misurazione o anche eseguire operazioni comparative dirette rispetto ai valori nominali CAD. In questo modo si ottengono misurazioni di qualità vere e proprie corredate di una protocollazione preziosa previa opportuna formazione.

I FATTI

• Software integrale per il controllo qualità

• Importazione di dati: Catia, UG, Pro Eng, Solid Works, VDA, STEP

• Definizione diretta dei punti di misurazione nel file CAD con “Teach-and-Learn“

La guida operatore è struttura con simboli animati basati su ARCO-CAD. In questo programma tutti gli operatori gestiscono in modo intuitivo e sicuro le rappresentazioni grafiche di tutte le operazioni di misurazione.

ARCO-CAD consente l‘integrazione dei dati CAD. Sulla base dei dati importati vengono selezionate e calcolate le aree da misurare. Questa funzione è particolarmente indicata per la misurazione di forme 3D complesse.

Con l'aiuto dei report ARCO-CAD si possono creare facilmente report complessi e personalizzati. Con l'ausilio di CAD, immagini o tabelle si possono rappresentare graficamente tutti gli elementi misurati. I modelli personalizzati facilitano la creazione dei report.

Software d misurazione EROWA

Software High End per le massime esigenze

Metrolog X4 Mess-Software

Software High End per le massime esigenze

Il software di misurazione 3D Metrolog X4 offre una tecnologia d›avanguardia e il know-how per misurazioni ancora più efficienti e veloci. Affidatevi a un›interfaccia operatore ottimale, straordinariamente facile da usare e dalla performance elevata anche in caso di grandi quantità di dati.

Visualizzazione chiara dei rapporti. In forma tabellare, grafica o di mappatura a colori. Con X4, potete progettare i rapporti di misura in base alle vostre esigenze e ricevere un rapporto di misura chiaro e informativo.

I FATTI

• Interfaccia utente ottimale per una straordinaria facilità d'uso

• Aumento dell'efficienza grazie alla massima flessibilità e funzionalità

• Compatibilità senza precedenti per sistemi di misura tattili e ottici

• Performance elevata anche con grandi quantità di dati

• Ampia scelta di diverse lingue mediante selezione diretta

Semplice gestione di tolleranze di forma e posizione di tipo complesso a tempi record. Definizione facilitata delle tolleranze di posizione e forma. Il software offre un supporto generale per la valutazione delle tolleranze in accordo con il rispettivo standard vigente (ANSI e ISO).

Interfaccia grafica dell‘operatore intuitiva e completamente adattabile alle esigenze dell‘operatore in base ai rispettivi modelli macchina e tipi di misurazione. Procedura guidata per tutte le misurazioni manuali. Adattamento automatico della finestra durante il rilevamento dei punti. Finestra informazioni adattabile.

Software

d misurazione EROWA

Controlli in processo e Reverse Engineering ai massimi livelli

Con la ricca offerta di soluzioni di software di misurazione di EROWA nessun desiderio resta insoddisfatto. Le opzioni software possono essere adattate in modo ottimale alle esigenze dei Clienti. In questo modo è possibile scegliere per ogni esigenza la soluzione migliore al prezzo migliore.

Software EROWA Q-Measure

Misurazione di qualità direttamente dal sistema CAD

Si possono definire le principali caratteristiche per la misurazione della qualità in modo rapido e facile nel proprio sistema CAD abituale. Con EROWA Q-Measure vengono definiti i punti di misura e le tolleranze. Sulla macchina di misura viene identificato l‘elettrodo, il programma viene creato automaticamente e si avvia la misurazione.

Trasferimento dati

Integrazione completa del sistema di gestione del processo JMS 4.0 per un facilissimo trasferimento dei dati e una gestione dei dati user-friendly.

Pianificazione

I FATTI

• Definizione interattiva di punti di misura e tolleranze

• Identificazione automatica degli elettrodi

• Creazione automatica dei programmi di misurazione

• Abilitazione o sblocco dopo il risultato di misurazione

• Documentazione con protocollo di misurazione 3D

Design di pezzi ed elettrodi. Definizione interattiva dei punti di misura e delle tolleranze direttamente nel sistema CAD abituale.

Misurazione di qualità / presettaggio

Dopo la definizione dei punti di misura nella fase di pianificazione, il programma di misura viene generato automaticamente e trasmesso alla macchina di misura. Non appena il componente è stato identificato, il processo di presettaggio / misurazione viene elaborato automaticamente.

Report

I report di misurazione 3D interattivi per una semplice analisi dei dati vengono generati automaticamente dal software e impostati per il pezzo di misura corrispondente. Ciò assicura la tracciabilità.

EROWA CMM CubeScan Technology

Controlli qualità rapidi, semplici ed economici

Con l‘ausilio di uno scanner laser con EROWA CubeScan Software

è possibile misurare i pezzi in pochissimo tempo senza contatto.

E senza dovere creare un programma di misurazione aggiuntivo.

Il risultato viene trasmesso direttamente al sistema di gestione.

I pezzi difettosi vengono bloccati automaticamente.

02 | Importazione dei dati dell'ordine e del pezzo in JMS 4.0.

04 | La misurazione viene eseguita automaticamente e i dati vengono misurati con i valori nominali in un report.

Reverse Engineering

05 | Il risultato della misura "in tolleranza" o "pezzo difettoso" viene importato automaticamente nel sistema di gestione del processo.

Digitalizzazione semplice e rapida dei componenti

Così come la gestione dei controlli in processo anche la funzione

Reverse Engineering di Cube Scan Software è altrettanto semplice. È sufficiente inserire manualmente le dimensioni o memorizzarle automaticamente con il file dei parametri. Successivamente è possibile digitalizzare il vostro componente per realizzare un modello 3D. Anche in questo caso il programma di misurazione viene generato automaticamente nel sistema di gestione.

I FATTI

• Rapida analisi dei dati

• Nessuna programmazione

• Totale controllo del processo

• Applicazione economica

• Digitalizzazione rapida e semplice del componente

• Utilizzo semplice

• Completamente automatizzabile anche per pezzi singoli o piccole serie

01 | Determinazione delle dimensioni dei pezzi in X-Y-Z.

03 | Il programma di misurazione viene generato automaticamente in JMS 4.0 e inviato alla macchina di misura.

Trasferimento facile dei dati

QuickLinkXT è un semplice programma per il trasferimento dei dati dalla stazione di preregolazione EROWA PreSet 2D all‘unità di controllo della macchina. Posizionare un PC, inserire il supporto dati (chiavetta USB), installare il software, inserire il cavo di collegamento tra PC e display ed ecco che il comodo trasferimento dei dati alla macchina o alla stazione di programmazione è pronto.

I dati di preregolazione degli elettrodi vengono trasmessi in maniera semplice e rapida alla macchina. I valori X, Y, Z e C vengono determinati sulla stazione di preregolazione PreSet 2D e quindi inviati al QuickLinkXT premendo semplicemente un tasto.

I dati relativi ad un determinato ordine vengono raggruppati e convertiti nel formato macchina specifico.

1 I Progetto attivo

Il contenuto del progetto attivo viene visualizzato nella vista macchina. Da qui, questo può essere creato, modificato ed emesso direttamente.

2 I Progetti archiviati

Per la documentazione delle varie fasi di lavoro, i progetti vengono archiviati e si possono in qualsiasi momento richiamare e stampare.

3 I Numero di elettrodi

4 I Ricezione dei dati misurati

QuickLink XT è pronto a ricevere i dati dalla stazione di preregolazione. Il comando di invio viene dato dalla stazione di preregolazione.

7 I Nuovo progetto

5 I Assegnazione del posto in memoria

Per evitare confusione al momento di trasferire i dati all‘unità di controllo della macchina, le posizioni in memoria vengono definite immediatamente.

Ad ogni nuovo ordine viene assegnato un nome, che ne consentirà il facile reperimento. L‘ordine è assegnato sin dal principio ad una specifica macchina.

FATI

All‘inizio si stabilisce quanti elettrodi dovranno essere misurati. In questo modo è possibile tenere costantemente sotto controllo lo stato del lavoro.

6 I Esportazione dei dati

Premendo semplicemente un tasto, tutti i dati misurati selezionati saranno convertiti nel formato macchina specifico. I dati potranno essere memorizzati su una chiavetta USB o in un‘apposita cartella condivisa in rete. Prima di esportare i dati si può controllare se il risultato risponde ai requisiti.

• Programma semplice e rapido

• I dati sono convertti in modo automatico nel formato specifico della macchina

Organizzare con EROWA JMS 4.0

Presettare e misurare in modo semplice

Con i sistemi di gestione processo EROWA JMS 4.0 è possibile integrare le apparecchiature di misurazione e presettaggio di EROWA nel processo produttivo nel corso delle successive fasi di espansione dell‘impianto.

Cominciando dal semplice presetting, proseguendo coi controlli in process e finendo col controllo di qualità completamente automatizzato, le apparecchiature di misurazione e presettaggio di EROWA accompagnano l‘intero processo produttivo per garantirne la qualità; supervisionando il processo contribuiscono a minimizzare gli scarti e ottimizzare il livello qualitativo.

Adottando il principio dell‘espansione modulare dell‘impianto si può quindi potenziare quest‘ultimo passo per passo, tenendo d‘occhio lo sviluppo e preparando al meglio la produzione alle esigenze di domani.

JMS® 4.0

EROWA Productivity Suite

Il sistema di gestione di processo EROWA JMS 4.0 collega tutti i dati e controlla l‘intero processo produttivo.

maggiori informazioni:

Weblink - Sistema di gestione processo JMS 4.0

I FATTI

• Accesso semplice e graduale al Job Management System 4.0 di EROWA

• Moduli software adeguati alle specifiche esigenze

• Software PreSet incluso

• Oltre 100 programmi di presetting già integrati

• Rapido passaggio dal software di preset a quello di misurazione tra mite semplici tasti

• Controllo di qualità automatizzato

Sistemi di Automazione EROWA

EROWA - Caricamento automatico

Lavorazione ad asportazione di truciolo

Elettroerosione a tuffo

Elettroerosione a filo

Automazione delle macchine utensili. Essa permette di liberare il personale dai lavori monotoni e di creare contemporaneamente maggiori capacità per la produzione e per la preparazione dei pezzi.

Magazzino

SISTEMI DI AUTOMAZIONE EROWA

Le apparecchiature automatiche di handling EROWA

I robot EROWA sono disponibili per qualsiasi tecnologia di lavorazione e in un gran numero di varianti configurabili. Offriamo dispositivi semplici per il retrofit su macchine esistenti, ma anche un’automazione lineare all’avanguardia che gestisce diverse macchine tramite un solo robot.

Capacità di trasferimento pallet + pezzo (kg)

Profilo di interferenza massimo pezzo lungh. x largh. x alt. (mm)

Cambio pinza automatico sì sì sì non

Superficie minima di ingombro robot (mm), altezza massima robot (mm)

Numero massimo di macchine

* Dati standard (profili di interferenza maggiori sono possibili su richiesta)

ERE

ERC 80

ERL High

Monoblock

ERC 150

EROWA Robot Leonardo High Produttività senza compromessi

Un sistema chiuso su se stesso ha molti vantaggi. In soli 2x2 metri vengono offerte fino a 32 posti pallet per UPC 320. I pallet non lasciano il sistema e quindi le operazioni di attrezzaggio avvengono nella stazione di carico integrata.

Le operazioni di allestimento e preparazione vengono eseguite direttamente sul robot.

01 | Stazione di carico integrata

02 | Accesso all'unità di comando

03 | Quadro di comando e sistema di gestione del processo

04 | Magazzino configurabile

05 | Punto della struttura per versione «Alta»

06 | Caricamento macchina a sinistra

07 | Caricamento macchina a destra

Grazie alle fotocellule vengono registrati l'ingresso e l'uscita dei pallet.

Sul piatto rotante della stazione di carico i pezzi sono accessibili da tutti i lati.

more information: Weblink - Robot Leonardo

Per questi sistemi di serraggio, nel magazzino sono disponibili i seguenti numeri* di posti:

Ad asportazione di trucioli

ITS 115/148

48/96 posizioni

Ad asportazione di trucioli

PC 210

40/80 posizioni

Ad asportazione di trucioli

UPC

32/64 posizioni

Ad asportazione di trucioli

MTS 400

24/48 posizioni

Ad asportazione di trucioli

MTS 500

16/32 posizioni

*MTS 500 implementabile, dimensioni pezzo/attrezzatura max. 480x480 mm; non deve uscire dagli angoli a 45° del pallet.

EROWA Robot Leonardo High

Capacità di trasferimento 120kg

Portata nella macchina Corsa 1384 mm

Altezza dell'impianto, versione alta 4860 mm

Tensione (V+PE) 3x400

Interfaccia Ethernet

Identificazione dei pezzi

EWISTM Rapid

Sistema di gestione del processo JMS 4.0

•Concept scalabile

•Stazione di carico integrata

•Miglior rapporto posti/pallet

•Riconoscimento automatico RFID

• Monitoraggio ingresso/uscita pallet

•Gestione di due macchine

Dati tecnici

I FATTI

Funzionalità e opzioni curate nei dettagli

Nella maggior parte dei casi verso l'alto è ancora presente spazio nel capannone.

Vale la pena sfruttare questo spazio conveniente. Leonardo versione «Alta».

Potente innesto pinza per il cambio anche con pallet di diverse dimensioni.

È possibile trasportare in modo affidabile pallet con un peso fino a 120 kg.

La cella di produzione altamente produttiva è composta da due centri di lavoro e da un robot EROWA Leonardo High.

Nel magazzino c'è spazio sufficiente per gestire autonomamente un turno notturno completo.

Il contratto di manutenzione. Ordinabile al momento dell'acquisto. more information: Weblink

EROWA Robot Leonardo, un vantaggio per ogni mansione di produzione.

Semplicemente efficiente

Un’automazione efficace inizia in modo estremamente semplice. Dalla prima installazione a un possibile retrofitting su una macchina presente, fino all’utilizzo vero e proprio: l’ammortizzazione entro un anno diventa realtà.

more information: Weblink - Robot Easy

01 | Moderna guida operatore con struttura logica.

02 | Semplice magazzino accessibile per il caricamento con gru

03 | Fino a 60 posizioni di magazzino su un livello.

04 | Capacità di trasferimento max. 300 kg

05 | Profondità di intervento ~1600 mm.

06 | Vasca e scarico controllato per pallet grandi o sovraccarichi.

07 | Unità di comando integrata

08 | Rivestimento per una agevole manutenzione

09 | Adattamento dell'altezza integrato

Riconoscimento pallet sicuro con tecnologia a chip RFID.

Ampia portata ed elevata resistenza. Pratica apertura per il caricamento del magazzino con carroponte.

Dati in base al numero massimo di posizioni magazzino per versione Robot.

Elettroerosione a filo

7 x cornice PSW

15 x supporto PSW

Fresatura Erosione

12 x PC 210

Fresatura Erosione

10 x UPC

Erosione Fresatura

60 x ITS 50

60 Supporto 72

Erosione Fresatura

24 x ITS 115/148

Fresatura

6 x MTS 400

Fresatura

4 x MTS 500

EROWA Robot Easy

Capacità di trasferimento 250 kg (optional 300 kg)

Portata nella macchina 1600 mm (optional 2400 mm)

Capacità magazzino 4-60 pos. in base a tooling

Tensione (V+PE) 3x400

Interfaccia Ethernet

Identificazione dei pezzi EWISTM Rapid

Sistema di gestione del processo JMS 4.0

I FATTI

• Capacità di trasferimento 250 kg (300 kg)

• Dimensioni pezzo fino a 500 x 500 x 400mm

• Per fresatrici, trapani e rettificatrici

• Semplice controllo con JMS 4.0

• Riconoscimento automatico pallet

• Perfetto per il retrofitting

Dati tecnici

Incremento della produttività delle macchine presenti

Il retrofit di una macchina presente con Robot Easy porta risultati sorprendenti.

Ottenere 4000 ore di produzione per anno e macchina. Su un solo turno, ovviamente.

È possibile mediante un allestimenti mirato dell'ambiente di lavoro e il corretto adeguamento degli scarichi.

Manca l'aria compressa sulla tavola macchina? Air Dock - Questo optional risolve il problema.

Nessuna porta automatica sulla macchina? RoboDoor - applicabile durante l'installazione del robot.

more information: Weblink

Il contratto di manutenzione. Ordinabile al momento dell'acquisto.

Con il sistema di gestione del processo EROWA JMS 4.0, l'operatore viene notevolmente supportato nella ottimale pianificazione del lavoro.

Una moderna tecnologia web abbinata a una collaudata gestione dei dati mostra lo stato e proietta l'utilizzazione.

Molta potenza - molti vantaggi

Più autonomia per la vostra macchina, ma minor spazio a disposizione?

Il classico esempio dove EROWA Robot Compact 80. Su una superficie di appoggio di soli 2 m2, offre 200 posti magazzino. E su richiesta può servire anche due macchine.

L'EROWA Robot Compact 80 offre un rapporto ottimale tra un grande numero di posti magazzino e la superficie di appoggio minima. Da piccolo a molto grande. EROWA Robot Compact 80 movimenta fino a 11 diverse dimensioni di pallet per pezzi delle più svariate dimensioni.

Piccoli elettrodi o pezzi di grandi dimensioni, c'è spazio per tutto.

Geniale dispositivo a caricamento rapido con magazzini inseribili.

more information: Weblink - Robot Compact 80

01 | Spia di stato integrata nel design

02 | Struttura simmetrica. A sinistra,destra o tra le macchine

03 | Corsa lunga per l'accessibilità alle tavole macchina

04 | Cambiapinze automatico per un massimo di 11 sistemi di serraggio

05 | Magazzino 2

06 | Livelli di magazzino configurabili

07 | Stazione di carico a un'altezza ergonomicamente corretta

Carico di pezzi di grandi dimensioni mediante la stazione di carico opzionale.

Numero max. di posizioni pallet disponibili per ripiano magazzino

EROWA Tooling

Ripiani magazzino standard

Supporto ITS Compact 11

PalletSet W Cornice 2

PalletSet W Supporto 3

EROWA Robot Compact 80

Capacità di trasferimento 80 kg

Corsa asse X Corsa 1380 mm

Cambiapinze Sì Automatico

Comando di due macchine Sì

Tensione (V+PE) 3x400

Interfaccia Ethernet

Identificazione dei pezzi EWISTM Rapid Sistema di gestione del processo JMS 4.0

• Superficie di appoggio di 2 m2 per 200+ pezzi

• Utilizzo a due macchine

• Ident. automatica dei pallet EWIS

• Stazione di carico integrabile

• Magazzini estraibili

• Magazzino aggiuntivo salvaspazio

Dati tecnici

I FATTI

EROWA Robot Compact 80

Mobile a tutti i livelli

Unità di sollevamento pneumatica. Spostamento agevole e centraggio sempre in tolleranza.

Sollevamento - allontanamento - abbassamento. Controllo manuale della macchina con massima libertà di movimento.

more information: Weblink

Il contratto di manutenzione. Ordinabile al momento dell'acquisto.

Nella modalità automatica il robot si trova esattamente davanti al portello di caricamento della macchina.

I 2 m2 accanto alla Fresatrice rappresentano uno spazio utilizzabile in modo molto produttivo.

Con il magazzino aggiuntivo a destra per l’ERC80 si ottengono oltre 300 posti per i pezzi da lavorare.

Studio del design e realtà. La macchina fresatrice e per elettroerosione a tuffo vengono comandate dallo stesso robot. Collaudato e funzionale.

Automazione smart per tutte le tecnologie di produzione

EROWA Robot Compact 150 entusiasma con l'ampia gamma di funzioni. È la soluzione di automazione perfetta per il caricamento flessibile di tutte le tecnologie di lavorazione su un massimo di due macchine di produzione: dalla fresatura all’erosione. Grazie al design innovativo, il caricatore offre una straordinaria compattezza dei magazzini con un ingombro ridotto. Con la compatta struttura monoblocco, il robot viene integrato in poco tempo nell’infrastruttura presente ed è subito pronto all’uso.

I pallet con capacità di trasferimento max. di 150 kg e dimensioni dei pezzi fino a 400x400x400 mm vengono caricati e scaricati in modo affidabile.

more information: Weblink - Robot Compact 150

01 | Spia di stato integrata

02 | Armadio comandi

03 | Struttura simmetrica. A sinistra, destra o tra due macchine

04 | Corsa lunga per l’accessibilità ai tavoli macchina

05 | Cambiapinze automatico per un massimo di 11 sistemi di serraggio

06 | Magazzino Rack 2 con livelli di magazzino configurabili

07 | Telecomando

08 | Magazzino Rack 1 / con livelli di magazzino configurabili

09 | Stazione di carico (opzionale) a un’altezza ergonomicamente corretta

10 | Cassetti estraibili (opzionali)

11 | Porta stazione di carico

Asse X con due azionamenti e ampia portata.

Oltre 500 pallet EROWA di diverse dimensioni trovano posto nei magazzini (incl. un terzo magazzino).

Numero di posizioni pallet disponibili in ERC 150* Altezza del pezzo

* Configurazione standard con due magazzini integrati. Per maggiori informazioni rivolgersi al proprio rivenditore EROWA.

EROWA Robot Compact 150

Capacità di trasferimento 150 kg

Portata nella macchina 1458 mm Cambiapinze Sì Automatico Comando di due macchine Sì

Tensione (V+PE) 3x400 Interfaccia Ethernet

Identificazione dei pezzi EWISTM Rapid Sistema di gestione del processo JMS 4.0

Superficie di appoggio di 4,7m2 per 500+ pezzi

Utilizzo a due macchine

Portata molto ampia dell’asse X

Stazione di carico integrabile

Funzionamento automatico misto con diverse dimensioni dei pallet

Magazzino aggiuntivo salvaspazio

Dati tecnici

Massima funzionalità, utilizzo facile

Con un ingombro ridotto, EROWA Robot Compact 150 carica macchine con le più diverse tecnologie di lavorazione.

EROWA Robot Compact 150 tra un centro di fresatura e una macchina per elettroerosione a tuffo.

Le macchine senza porte automatiche possono essere equipaggiate successivamente con “EROWA RoboDoor” (opzionale).

EROWA Robot Compact 150 carica lateralmente una macchina Wire-EDM.

more information: Weblink

Il contratto di manutenzione. Ordinabile al momento dell'acquisto.

Grazie al sistema di gestione del processo JMS 4.0 tutti i dati di processo sono sempre visibili.

50% in più di capacità magazzino: con il terzo magazzino opzionale è possibile aumentare notevolmente la scorta dei pezzi.

Magazzino Rotary: per molti pezzi piccoli ed elettrodi.

La stazione di carico opzionale consente di attrezzare pezzi grandi e pesanti (pallet UPC e MTS) a un’altezza ergonomica mentre il robot è in funzione.

Magazzino Rack: struttura slanciata per pezzi di grandi dimensioni.

Comodo carico e scarico attraverso i piani magazzino estraibili.

La porta girevole/pieghevole (opzionale) occupa poco spazio pr l’apertura e offre una ottima accessibilità al vano magazzino con un massimo comfort di utilizzo.

EROWA Robot Dynamic 150L

Maggiore potenza con un minore investimento

Solo quello che serve veramente. Questa è la filosofia di EROWA Robot Dynamic 150L. Create solamente l'automazione necessaria al momento. Se le esigenze della capacità di produzione cambiano, il sistema può essere ampliato in modo modulare in qualsiasi momento.

more information: Weblink - Robot Dynamic 150L

01 | Magazzini multipli liberamente configurabili.

02 | Stazione disposta con un ingombro ridotto per il cambiapinze.

03 | Geniale sicurezza sul lavoro durante il caricamento dall'esterno il robot non interviene.

04 | Capacità di trasferimento con portata di 150 kg.

05 | Asse telescopico a ingombro ridotto per una notevole portata con un profilo d'interferenza ridotto.

06 | Un elemento pulito, la vasca di sgocciolamento che trattiene il liquido.

07 | Asse lineare, espandibile a segmenti fino a una lunghezza di 30 metri.

08 | Sistema di gestione del processo, intuitivo e informativo.

09 | Controllo degli accessi mediante scanner.

10 | Stazione di carico ad altezza ergonomica per lavori di attrezzaggio

11 | Unità di misurazione 3D completamente integrabile EROWA CMM Qi.

Stazione pinza nel magazzino, tempi di cambio brevi.

Magazzini rack con le porte scorrevoli a ingombro ridotto e livelli estraibili

Durante il caricamento manuale dei magazzini il robot continua a lavorare.

Questi sistemi di serraggio sono particolarmente adatti per i seguenti tipi di lavorazione:

Elettroerosione a filo

Cornice PalletSet W

Supporto PalletSet W

Erosione, Fresatura

ITS 50

Supporto 72

Erosione, Fresatura

ITS 115/148

Fresatura

PC 210

Erosione, Fresatura

UPC

Fresatura

MTS 400

EROWA Robot Dynamic 150L

Capacità di trasferimento 150 kg

Portata nella macchina Corsa 1370 mm

Altezza impianto con guida inclusa Corsa 2602 mm

Lunghezza della guida max. Corsa 30 m

Tensione (V+PE) 3x400

Interfaccia Ethernet

Identificazione dei pezzi EWISTM Rapid Sistema di gestione del processo JMS 4.0

• Struttura altamente modulare

• Sistema di sicurezza integrato

• Superficie di appoggio minima

• Magazzini automatici

• Lunghezza della guida fino a 30 m

• Convenienti barriere di sicurezza

• Investimento perfettamente calcolato

Dati tecnici

I FATTI

EROWA Robot Dynamic 150L

Elevata modularità

Un investimento sicuro

Gli impianti già installati possono essere ampliati in qualsiasi momento con nuovi moduli. L'investimento di base viene mantenuto e i costi per l'ampliamento restano ridotti.

more information: Weblink

Il contratto di manutenzione. Ordinabile al momento dell'acquisto.

Fino a dodici (12) macchine possono essere controllate da un solo Robot Dynamic 150L.

Interfacce standardizzate per le unità di controllo macchina importanti.

Sicurezza di processo grazie alla sorveglianza con chip RFID.

Sviluppato senza compromessi per l'Industria 4.0: elevato numero di funzioni dall'uso estremamente semplice.

Calcoli precisi: massimo vantaggi con un investimento minimo.

Grazie al software «Integrated Safety» è necessaria una sola protezione degli accessi. Le protezioni sono modulari con un conveniente costo di acquisto

EROWA

La guida collega le macchine

EROWA Robot Dynamic 250 si può continuamente adeguare e attrezzare, preservando sempre l'investimento iniziale. Quindi passare al concetto modulare del Robot Dynamic 250 è sempre una scelta sicura.

more information: Weblink - Robot Dynamic 250

01 | Fino a 12 magazzini rack disponibili per il materiale di lavoro

02 | L'unità di trasferimento sposta pezzi da 1 a 250 kg

03 | Il cambiapinze automatico è integrato

04 | Stazione di carico per l'ingresso e l'uscita dei pezzi su pallet

05 | Sempre tutto sotto controllo con il sistema di gestione del processo

06 | Barriera di sicurezza secondo la direttiva macchine

07 | Le guide da 20 metri collegano macchine e magazzini

08 | Per elettrodi o pezzi di piccole dimensioni: Magazzino Rotary

09 | Stazione di carico per pezzi di dimensioni molto grandi

Ogni posto magazzino e ogni pallet vine sorvegliato tramite chip RFID. EWIS (TM). Spazio

Il roboter cambia automaticamente la grandezza del sistema in base agli ordini ricevuti.

Questi sistemi di serraggio sono particolarmente adatti per i seguenti tipi di lavorazione:

Elettroerosione a filo

Cornice PalletSet W

Supporto PalletSet W

EDM

ITS 50

Supporto 72

EDM e ad asportazione di trucioli

ITS 115/148

Ad asportazione di trucioli

PC 210

EDM e ad asportazione di trucioli

UPC

Ad asportazione di trucioli

MTS 400

Ad asportazione di trucioli

MTS 500

EROWA Robot Dynamic 250

Capacità di trasferimento 250 kg

Portata nella macchina 1950 mm

Altezza impianto con guida 3090 mm

Lunghezza della guida max. 30 m

Tensione (V+PE) 3x400

Interfaccia Ethernet

Identificazione dei pezzi EWISTM Rapid

Sistema di gestione del processo JMS 4.0

I FATTI

• Fino a 30 m di lunghezza

• Macchine utilizzabili su tutti e quattro i lati

• Capacità di trasferimento fino a 250 kg

• Asse telescopico di maggiore portata

• Cambiapinze automatico

• Macchina configurabile in base al tooling

Dati tecnici

EROWA Robot Dynamic 250 Adeguamento secondo necessità

La misurazione viene spesso integrata nel processo. L'unità di misurazione EROWA CMM Qi può essere montata in modo continuo nella cella di produzione.

Integrazione di lavaggio e asciugatura con EROWA RoboSpa.

Automatizzazione in officina. Costante adeguamento alle esigenze del cliente.

Robot Dynamic 250 alimenta con pezzi e utensili le macchine di diversa tecnologia.

Il sistema di gestione del processo è un fattore decisivo per la produttività.

L'operatore può ottenere le informazioni sull'utilizzazione e l'efficienza della cella di produzione tramite WebApp Dashboard.

Quali sono gli utensili ancora da sostituire a fine turno? Uno sguardo al sistema di gestione consente di rispondere alla domanda.

Robot Dynamic 250 è composto da diversi moduli standard. La base è formata dall'unità di trasferimento e diversi magazzini. Questi vengono integrati con stazione pinze, stazione di carico e asse lineare. Gli ampliamenti sono sempre compatibili con gli impianti già installati.

more information: Weblink

Il contratto di manutenzione. Ordinabile al momento dell'acquisto.

EROWA Robot Dynamic 500

Capacità di trasferimento

500 kg

Da zero a cinquecento in 15 secondi. Questo è il tempo impiegato dal robot per cambiare la pinza e ritirare i pallet pesanti. Nonostante la sua capacità per i blocchi pesanti, anche i pallet leggeri vengono trasportati in modo affidabile.

more information: Weblink - Robot Dynamic 500

01 | ERD 500 gestisce fino a 9 magazzini rack

02 | Barriere di protezione degli accessi

03 | Unità di trasferimento

04 | Stazione di carico e scarico

05 | Magazzini multipli per grandi quantità di pallet

06 | Macchine utensili

07 | Comando di fino a 8 macchine

Cambiapinze automatico secondo necessità.

Innesto pinza WGS come base per tutte le pinze intercambiabili.

Pinza WGS per pallet con peso di 500 kg.

Questi sistemi di serraggio sono particolarmente adatti per i seguenti tipi di lavorazione:

Elettroerosione a filo

Cornice PalletSet W

Supporto PalletSet W

EDM

ITS 50

Supporto 72

EDM e ad asportazione di trucioli

ITS 115/148

Ad asportazione di trucioli

PC 210

EDM e ad asportazione di trucioli

UPC

Ad asportazione di trucioli

MTS 400

Ad asportazione di trucioli

MTS 500

EROWA Robot Dynamic 500

Capacità di trasferimento 500 kg

Portata nella macchina 1950 mm

Altezza impianto con guida 3090 mm

Lunghezza della guida max. 30 m

Tensione (V+PE) 3x400

Interfaccia Ethernet

Identificazione dei pezzi EWISTM Rapid

Sistema di gestione del processo JMS 4.0

I FATTI

• Fino a 30 m di lunghezza

• Capacità di trasferimento 500 kg

• Stazione di pulizia integrabile

• Elevata portata nella macchina

• Sistema di sicurezza integrato

• Sistemi duraturi

Dati tecnici

EROWA Robot Dynamic 500

Per pezzi grandi e piccoli

rack con portata fino a 2000 kg.

Il controllo qualità integrato oggi è un must imprescindibile. Anche questo requisito è tenuto in considerazione integrando una macchina di misura CMM Qi EROWA nella linea di processo.

Sufficiente capacità in magazzino per un intero fine settimana in autonomia.

Stazione di carico ergonomica per i lavori di attrezzaggio.

Interfacce standard per macchine utensili.

Magazzini

Sempre tutto sotto controllo con OEE Dashboard.

Il sistema di gestione del processo JMS 4.0 offre un enorme supporto all'operatore.

Ogni posto magazzino e ogni pallet vengono sorvegliati costantemente. A tenere tutto sotto controllo ci pensa il sistema di riconoscimento EWIS™ Rapid.

Dai piccoli elettrodi ai pallet con pezzi di grandi dimensioni: EROWA Robot Dynamic 500 soddisfa qualsiasi esigenza.

more information: Weblink

Il contratto di manutenzione. Ordinabile al momento dell'acquisto.

Sei assi per il futuro

Che si tratti della movimentazione di pezzi su pallet, pezzi grezzi, utensili o qualsiasi altro elemento, EROWA ha sviluppato una soluzione perfetta per la vostra Smart Factory. Per questo motivo utilizziamo componenti standard dal nostro collaudato portfolio EROWA.

Per progetti fino a 800 kg e una corsa di 30 m.

L'autonomia desiderata e il tempo di lavorazione medio richiedono un numero adeguato di posti magazzino.

more information: Weblink - Robot Six

01 | Magazzino rack con stazione di carico integrata

02 | Magazzino rack

03 | Dispositivo di manipolazione Robot Six

04 | Porte protette con barriera di sicurezza

05 | Robot Six su guida

06 | Protezione degli accessi trasparente

07 | Stazioni di carico e scarico con postazione di attrezzaggio

08 | Magazzini rack

09 | Comando di sistema

L'utilizzazione del robot viene calcolata per assicurare sempre un rifornimento tempestivo della macchina.

Questi sistemi di serraggio sono particolarmente adatti per i seguenti tipi di lavorazione:

Elettroerosione a filo

Cornice PalletSet W

Supporto PalletSet W

EDM

ITS 50

Supporto 72

EDM e ad asportazione di trucioli

ITS 115/148

Ad asportazione di trucioli

PC 210

EDM e ad asportazione di trucioli

UPC

Ad asportazione di trucioli

MTS 400

EROWA Robot six

Capacità di trasferimento 30 800 kg

Lunghezza della guida max. 30 m

Tensione (V+PE) 3x400

Interfaccia Ethernet

Identificazione dei pezzi EWISTM Rapid Sistema di gestione del processo JMS 4.0

• Basato su impiego e fabbisogno

• Caricamento di pallet e pezzi grezzi, utensili, semilavorati

• Semplice comando con JMS 4.0

• Collegamento di unità AGV/AMR

• Componenti standard collaudati e convenienti

Dati tecnici

I FATTI

Curato fin nel dettaglio

Sistema JobManagement 4.0: il cuore della produttività

Tutto sotto controllo in tempo reale. Operatore e progettista visualizzano lo stato dell'impianto, delle singole macchine, il materiale di lavoro e molto altro.

La moderna tecnologia web e un ottimale design dello schermo visualizzano in qualsiasi momento il grado di efficienza dell'intero impianto sul PC o su un dispositivo mobile.

Se viene utilizzata solo una macchina è possibile risparmiare la guida. Il robot a sei assi ha sufficiente libertà di movimento per raggiungere il mandrino solla tavola da qualsiasi posto magazzino.

Una tipica proiezione di un percorso di produzione flessibile. Le stazioni

di ingresso e uscita sono le postazioni di lavoro dell'operatore dell'impianto.

Un progetto per utensili e stampaggio. Sette identici impianti di erosione a tuffo vengono controllati dallo stesso robot. Gli elettrodi vengono

forniti nei magazzini Rotary, i pezzi nei rack. È integrata anche una unità di misurazione per il controllo qualità.

more information: Weblink

Il contratto di manutenzione. Ordinabile al momento dell'acquisto.

Sia i pezzi singoli su pallet e gli elettrodi sia i pezzi grezzi per i dispositivi di serraggio vengono caricati e scaricati in modo affidabile da Robot Six.

Per elementi pesanti

Massimo standard di qualità di ingegneria meccanica, oltre 30 anni di esperienza nell'automatizzazione della produzione, presente in tutto il mondo. Si può veramente affermare che con i dispositivi di manipolazione della serie LoadMaster il caricamento viene gestito alla perfezione. Tutto questo con un fattore di investimento e rendimento notevole.

more information: Weblink - LoadMaster

01 | Magazzino pallet con configurazione flessibile

02 | Unità di trasferimento «LoadMaster Compact» o «LoadMaster Compact Heavy»

03 | Comando e sistema di gestione del processo

04 | Stazione di carico / attrezzaggio

La pinza Multifork si adatta automaticamente alla dimensione del pallet.

05 | Macchina utensile 1

06 | Stazione di carico accessibile

07 | Fotocellula di sicurezza

Pinza Twinfork per un cambio rapido sulla macchina.

Pinza Single Fork (Standard) con asse di rotazione per l'ingresso in spazi ristretti.

Questi sistemi di serraggio sono particolarmente adatti per l'uso su LoadMaster Compact / LoadMaster Compact Heavy

Ad asportazione di trucioli

PC 210

EDM e ad asportazione di trucioli

UPC

Ad asportazione di trucioli

MTS 630x630

Ad asportazione di trucioli

MTS 600x800

Ad asportazione di trucioli

GTS da 630x630 mm

Caractéristiques techniques

LoadMaster Compact / LoadMaster Compact Heavy

Capacità di trasferimento 800 3000 kg

Capacità di trasferimento 3000 ‑ 5000 kg

Altezza di sistema dell'impianto da 3,5 a 5,0 m

Lunghezza della guida da 6 a 30 m (rotaia più lunga su richiesta)

Tensione (V+PE) 3x400 Interfaccia Ethernet

Sistema di gestione del processo JMS 4.0

• Capacità di trasferimento fino a 5000 kg (a seconda del modello)

• Fino a 4 pianti nelle memorie pallet

• Stazioni di attrezzaggio ergonomiche

• Moduli singoli combinabili

• Dispositivo di protezione integrato

• Pinza adattata

Dati tecnici

I FATTI

LoadMaster by EROWA

Flessibilità è il suo nome

Posti del magazzino pallet a sinistra e a destra della guida di trasporto.

L'altezza libera dei posti in memoria si basa sull'altezza del capannone e sulle dimensioni dei pezzi.

Stazione di carico o scarico. In caso di interruzione della fotocellula, l'impianto si arresta.

I dispositivi presenti vengono pallettizzati e utilizzati senza interruzioni.

Con il software JMS 4.0 ProductionLine l'operatore ha sempre sotto controllo l'intero magazzino di pallet, lo stato della macchina e l'avanzamento degli ordini.

Tutto inizia con il modulo base, sufficiente per una macchina.

Se gli spazi in magazzino non bastano, ampliate l'impianto di un modulo.

Per i lavori di preparazione sui pezzi di grandi dimensioni: la stazione di attrezzaggio accessibile.

Un pezzo di grandi dimensioni viene preparato attraverso la stazione di attrezzaggio accessibile e inserito nel processo. Perfettamente accessibile per i lavori nell'area circostante e per il trasporto con carroponte. Il contratto di manutenzione. Ordinabile al momento dell'acquisto. more information: Weblink

Caricamento agevole delle macchine

EROWA Lift è stato creato per il cambio frequente dei pallet direttamente sulla macchina o nel dispositivo di handling. Montato fisso vicino alla macchina, è sempre disponibile quando serve.

01 | Azionamento

01 | Due velocità

02 | Guida

Sollevamento dei pallet senza affaticare la schiena. Direttamente dal carrello da officina nel magazzino. Facilmente accessibile anche dall'alto.

Azionamento potente con due livelli di velocità.

Stabile guida dell'asse Z.

03 | Controllo

Controllo a due mani con comando integrato.

04 | Braccio

Braccio a segmenti per un'accessibilità ottimale.

05 | Stabilizzazione

Ancoraggio solido al pavimento con livellamento.

Movimento su/giù con due Velocità con la pressione di un pulsante.

02 | Apertura della pinza Con il pulsante di sicurezza.

03 | Monitoraggio della pinza Spia di controllo RCS 5 pinza “serrata”.

more information:

Weblink - Lift 250

ER 046250 EROWA Lift

Optional

ER 111922 Braccio lungo

ER 046162 Pinza RCS 5

ER 030192 Pinza ITS 148

ER 046164 Forchetta di pinza UPC con RCS5

ER 099451 Asse orientabile 180°

Asse orientabile pneumatico per raggio d'azione di 180° e coppia di 50 Nm.

ER 046250

Capacità di trasferimento

Corse

Montaggio

Sistema pneumatico

Tensione

Frequenza

Trasmissione

EROWA Lift Standard

max. 250 kg

Z = 1660 mm

X = 1300 mm

Raggio d'azione 360°

ER 108194 RCS5 Pinza con gancio di carico

max. 2500 N.

Gancio di carico per innesto RCS5.

EROWA Lift braccio lungo

max 100 kg

Z = 1660 mm

X = 1850 mm

Raggio d’azione 360°

4 ancoraggi pesanti del carico ø 18 x 132 mm

Resistenza del pavimento min. C20/25

min. 5 bar

3 x 208-480 V

50/60 Hz

Marcia rapida 4 m/min

Marcia lenta 1 m/min

Note Le pinze devono essere ordinate separatamente

Dati tecnici

EROWA LiftGear

I pallet di peso superiore a 20 kg devono essere impiegati in modo facile e preciso nel mandrino UPC o MTS sulla macchina di lavorazione. Con LiftGear e un carroponte è un gioco da ragazzi.

I vantaggi

• Caricamento di handling e macchina con la massima attenzione.

• Aumento della qualità grazie a un handling sicuro e accurato.

• Lavoro sicuro.

Campo di applicazione:

Carico di macchine utensili, magazzini pallet e robot, posti di preset e macchine di misura.

ER-069551

ER-042800 ER-077012 LiftGear UPC

Capacità di trasferimento 250 kg, incl. pallet

Tipo pallet

Dimensioni massime dei pezzi

L x P x A

kg, incl. pallet

kg, incl. pallet

Contattateci spiegandoci le vostre esigenze. Sono disponibili diverse varianti aggiuntive della serie LiftGear.

EROWA LiftGear UPC

EROWA LiftGear MTS

Dati tecnici

Più informazioni: Weblink - Contact

Sistemi di trasferimento dati EROWA

Collegamento elettronico

EROWA - Sistemi di trasferimento dati

Lavorazione ad asportazione di truciolo

Elettroerosione a tuffo

Elettroerosione a filo

Integrazione dei sistemi e delle vie di comunicazione. Vengono così escluse, per quanto possibile, le cause di errore, garantendo un flusso rapido della comunicazione

In pochi passi alla produzione digitale

Sistema di gestione processo EROWA JMS 4.0

Dalla singola cella alla produzione in rete

Per ogni esigenza la soluzione adatta

JMS 4.0 Productivity Suite

SISTEMI DI TRASFERIMENTO DATI EROWA

In pochi passi alla produzione digitale

Oggi l‘industria produttiva si trova ad operare in un ambiente dinamico, che esige risposte nuove e flessibili e che ogni giorno si imbatte in nuove sfide, con una crescente richiesta in termini di qualità e tempi di consegna.

Le soluzioni proposte da EROWA sono modulari ed espandibili: indipendentemente dai diversi processi produttivi si possono integrare macchine utensili di ogni provenienza e di ogni generazione.

I FATTI

• Maggiore sicurezza di processo grazie all‘automazione dei dati

• Soluzioni tagliate su misura operando con prodotti standard EROWA

• Maggiore efficienza grazie al flusso di dati continuo

• Meno tempi improduttivi per le macchine

«Smart Factory» non è per noi un neologismo I È invece un concetto che abbiamo nel sangue già dalla nascita di EROWA nel 1971: ottimizzare le catene produttive nella loro globalità. Così riteniamo di poter affermare che i nostri clienti non hanno aspettato i trend dell‘ Industria 4.0 per portare a nuovi livelli la loro produzione con le soluzioni modulari proposte da EROWA.

Automatizzare in linea per le proprie esigenze I È il caso ad esempio del caricamento/scaricamento automatico dei pezzi con i robot EROWA personalizzati. Sono, tuttavia, operazione che non costituiscono necessariamente il primo presupposto della piena efficienza di una cella di produzione: il primo passo consiste infatti nell‘automatizzare i dati; il caricamento automatico potrà avvenire in un secondo tempo, quando sarà il momento.

Una consulenza competente per la decisione più coerente I Noi di EROWA abbiamo sempre dato particolare ascolto alle richieste dei nostri clienti, indipendentemente dalle dimensioni delle loro aziende. Così, siamo oggi in grado di proporre soluzioni tagliate su misura sulle caratteristiche dei vari processi produttivi e sul grado di digitalizzazione già raggiunto.

Più informazioni: Weblink - Smart Factory

Dalla singola cella alla produzione in rete

Interfacce flessibili con i sistemi a monte e a valle consentono l‘integrazione della produzione nell‘infrastruttura IT esistente.

I dati di processo memorizzati vengono trasmessi a ciascuna cella di produzione al momento giusto e nel formato corretto.

Il feedback proveniente dalle macchine, dai robot o dagli operatori viene raccolto e inoltrato al sistema centrale per la valutazione. Così è possibile controllare e intervenire sul processo in ogni momento.

JMS® 4.0 EROWA Productivity Suite

01 | Definizione del job col sistema ERP

02 | Ufficio CAD/CAM

03 | Attrezzaggio in parallelo e rilevamento del punto zero

04 | Fresatura con caricamento manuale

05 | Fresatura con caricamento automatico mediante Robot Monoblock

06 | Fresatura e misurazione portato in corsivo con caricamento automatico mediante Robot Linear

07 | Elettroerosione con caricamento automatico mediante Robot Monoblock

08 | Controllo di qualità

09 | Monitoraggio e reporting del sistema

Programmazione, esecuzione

e supervisione delle singole fasi di processo

Il sistema di gestione processo EROWA JMS 4.0 mette in collegamento fra di loro tutti i dati e gestisce quindi l‘intero processo produttivo, automatizzando il flusso dei dati dall‘ERP e dal CAD/CAM fino alle celle di produzione. Il JMS 4.0 provvede alla gestione dei robot e alla trasmissione dei dati alle macchine collegate, come anche alla loro supervisione.

I FATTI

• Visualizzazione razionale dell‘intero processo produttivo

• Interfaccia di importazione / esportazione

• Controllo in tempo reale (24/7) dello stato macchina mediante l‘App Monitoring

• Analisi trasparente di tutti i dati di produzione

• Software modulare

• Interfaccia utente intuitiva

Flusso dati controllato I Il sistema di gestione processo provvede alla gestione e al controllo degli impianti di produzione. La trasmissione in continuo dei dati garantisce il controllo globale e la sicurezza del processo.

Intuitivo e trasparente I Il JMS 4.0 assicura una visione panoramica dei job in lavorazione. Tutti i dati rilevanti ai fini della produzione vengono visualizzati in maniera intuitiva, informando l‘operatore sullo stato attuale della produzione e sulle condizioni dell‘impianto.

Semplicità di importazione ed esportazione dei dati I Il JMS 4.0 è collegato mediante le più svariate interfacce con i diversi sistemi di programmazione del lavoro e della produzione, quali ERP / PPS / CAD / CAM ed altri ancora. In questo modo i dati vengono importati automaticamente, con un feedback in tempo reale sullo stato di avanzamento della produzione.

Identificazione continua I Grazie al sistema EROWA EWIS con tecnologia RFID, i pallet e i portaelettrodi vengono identificati in maniera univoca. Così l‘operatore è informato in ogni momento sul luogo in cui si trovano gli elettrodi e i pezzi e sul livello di ultimazione raggiunto. La precondizione per l‘elevato livello di sicurezza del processo è qui assicurata dalla lettura automatica del caricamento del magazzino.

Reporting I Con pochi clic si possono predisporre individualmente report sullo stato del job o della macchina. L‘interfaccia user friendly e la disponibilità di questa applicazione sull‘intera rete fanno di essa uno strumento indispensabile per l‘ottimizzazione del processo.

Dati chiari sulla produttività I Le applicazioni Dashboard e Supervision consentono di visualizzare in tempo reale i parametri di efficienza e lo stato attuale delle celle di produzione nel sistema.

La soluzione più adatta per ogni esigenza

Che si tratti di elettroerosione a tuffo e taglio, fresatura, foratura, tornitura, rettifica o misurazione: le soluzioni software JMS 4.0 uniscono le macchine delle più svariate tecnologie di produzione.

Siete voi a determinare il livello di integrazione. Con o senza automazione, con collegamento di una singola macchina o una soluzione per officina completamente integrata. Il software è modulare e può essere espanso in caso di necessità.

Fresatura Elettroerosione a tuffo

Elettroerosione a taglio

Misurazione della qualità

Rettifica Tornitura Produzione additiva

Lavaggio

Fresatura/ Tornitura

Saremo lieti di accompagnarvi nella scelta della soluzione migliore per voi. I nostri specialisti sono a vostra disposizione per individuare il sistema perfetto ed attuarlo passo per passo.

VANTAGGI

• Controllo del workflow per il processo produttivo

• Scambio dati sicuro ed efficiente con CAD/CAM ed ERP

• Importazione dei dati offset dei pezzi direttamente dalla stazione di preset

• Integrazione di processi secondari, quali pulizia ed asciugatura

• Controllo di qualità portato in corsivo per gli elettrodi e i pazzi

• Monitoraggio proattivo degli utensili

EROWA Productivity Suite

Il sistema di gestione di processo EROWA JMS 4.0 collega tutti i dati e controlla l‘intero processo produttivo.

maggiori informazioni: Weblink - Sistema di gestione processo JMS 4.0

Indice analitico

Riportiamo qui di seguito, in ordine crescente, tutti i codici articolo EROWA nonché la pagina alla quale potrete trovare la descrizione del prodotto.

Cod. articolo pag. Cod. articolo pag. Cod. articolo pag. Cod. articolo pag. Cod. articolo pag.

ER-001565 243

ER-001617 73

ER-001674 313

ER-001846 274

ER-002023 72

ER-002147 72

ER-002394 263

ER-002395 264

ER-002396 264

ER-002397 264

ER-002398 264

ER-002399 264

ER-002400 264

ER-002401 264

ER-002402 264

ER-002403 237

ER-002404 237

ER-002405 237

ER-002406 237

ER-002407 237

ER-002408 237

ER-002409 237

ER-002410 237

ER-002411 237

ER-002412 237

ER-002413 237

ER-002414 237

ER-002415 237

ER-002416 237

ER-002417 237

ER-002418 237

ER-002419 237

ER-002420 237

ER-002421 237

ER-002814 72

ER-003350 354

ER-003358 354

ER-003367 228

ER-003393 231

ER-003404 231

ER-003422 228

ER-003439 231

ER-003467 228

ER-003470 228

ER-003489 232

ER-003513 228

ER-006700 236

ER-006701 236

ER-006702 236

ER-006703 236

ER-006704 236

ER-006705 236

ER-006706 236

ER-006707 236

ER-006708 236

ER-006709 236

ER-006710 236

ER-006711 236

ER-006712 236

ER-006713 236

ER-006714 236

ER-006715 236

ER-006716 236

ER-006717 236

ER-006718 236

ER-007521 200

ER-007523 200

ER-007580 201

ER-007604 203

ER-007612 204

ER-007618 210

ER-007697 207

ER-007781 313

ER-007796 359

ER-007799 313

ER-007851 289

ER-007852 289

ER-007870 226

ER-007877 296

ER-007935 303

ER-007962 314

ER-007980 223

ER-007990 307

ER-008136 206

ER-008215 320

ER-008220 307

ER-008221 307

ER-008231 306

ER-008301 322

ER-008458 238

ER-008547 277

ER-008551 238

ER-008553 277

ER-008562 354

ER-008595 238

ER-008617 241

ER-008623 354

ER-008628 354

ER-008633 242

ER-008638 241

ER-008649 242

ER-008745 235

ER-008756 354

ER-008814 303

ER-008831 354

ER-008842 303

ER-008846 312

ER-008848 313

ER-008852 354

ER-008854 354

ER-008856 304

ER-008868 318

ER-008873 307

ER-008875 307

ER-008910 311

ER-008972 145

ER-009007 279

ER-009209 231

ER-009231 227

ER-009235 237

ER-009696 314

ER-009866 227

ER-009899 354

ER-010491 231

ER-010495 229

ER-010497 227

ER-010502 229

ER-010505 232

ER-010507 229

ER-010511 232

ER-010514 276

ER-010518 276

ER-010521 276

ER-010523 276

ER-010525 276

ER-010526 276

ER-010532 218

ER-010532 276

ER-010538 274

ER-010560 241

ER-010561 241

ER-010562 241

ER-010577 238

ER-010581 238

ER-010583 238

ER-010585 227

ER-010586 228

ER-010592 232

ER-010622 230

ER-010627 218

ER-010661 277

ER-010671 236

ER-010689 236

ER-010694 278

ER-010723 241

ER-010734 313

ER-010742 166

ER-010742 179

ER-010742 223

ER-010744 277

ER-010755 223

ER-010906 276

ER-011362 275

ER-011412 275

ER-011591 219

ER-011597 274

ER-011598 274

ER-011599 140

ER-011599 214

ER-011600 276

ER-011803 206

ER-012297 204

ER-012299 204

ER-012444 89

ER-012580 358

ER-012727 242

ER-012727 309

ER-012847 290

ER-013062 279

ER-013913 219

ER-013913 277

ER-014326 72

ER-014333 72

ER-014366 72

ER-014698 303

ER-014722 304

ER-015465 223

ER-015627 226

ER-015629 230

ER-015670 304

ER-015880 191

ER-015888 191 ER-015985 279

ER-015995 189 ER-015996 190 ER-015997 189 ER-015998 189 ER-015999 190 ER-016001 190 ER-016003 84

188

188 ER-016142 143 ER-016274 191 ER-016652 308 ER-016657 308 ER-016691 304 ER-016917 84 ER-017198 308 ER-017198 314 ER-017529 264 ER-017530 264 ER-017532 264 ER-017533 265 ER-017534 265 ER-017535 265 ER-017536 265 ER-017541 270 ER-017645 297

ER-017646 297

ER-017647 297 ER-017648 297

ER-017982 267

ER-017984 267 ER-018247 89

ER-018570 84

ER-018858 272

ER-018936 312

ER-018937 299

ER-018938 298

ER-018940 298

ER-018941 301

ER-019248 298

ER-019424 208

ER-019473 270

ER-019474 270

ER-019512 266

ER-019951 270

ER-019979 270

ER-019989 316

ER-020025 258

ER-020026 258

ER-020027 259

ER-020596 295

ER-020958 268

ER-020963 262

ER-021126 297

ER-021127 297

ER-021128 297

ER-021502 314

ER-021503 314

ER-022250 140

ER-022250 219

ER-022355 278

ER-022457 277

ER-022465 312

ER-022511 260

ER-022514 260

ER-022583 289

ER-022584 289

ER-022669 309

ER-022670 309

ER-022683 358

ER-022921 269

ER-022922 269

ER-022923 269

ER-022924 269

ER-023120 90

ER-023121 90

ER-023325 189

ER-024562 89

ER-024681 191

ER-024808 277

ER-024932 89

ER-025027 302

ER-025030 302

ER-025100 302

ER-025101 302

ER-025115 302

ER-025116 302

ER-025895 300

ER-025896 300

ER-026768 310

ER-027205 302

ER-027640 296

ER-027641 296

ER-027695 310

ER-028167 260

ER-028306 302

ER-028471 296

ER-028480 296

ER-028913 310

ER-029015 267

ER-029098 267

ER-029228 301

ER-029229 301

ER-029313 210

ER-029982 262

ER-029988 263

ER-030110 298

ER-030161 266

ER-030192 415

ER-030478 121

ER-030479 120

ER-030643 294

ER-030645 294

ER-030671 311

ER-030678 292

ER-030923 293

ER-031179 298

ER-031942 293

ER-031945 300

ER-031952 306

ER-032388 121

ER-032464 243

ER-032466 271

ER-032785 226

ER-032810 230

ER-032832 208

ER-032964 120

ER-033036 126

ER-033204 239

ER-033205 239

ER-033206 239

ER-033207 239

ER-033499 73

ER-033500 41

ER-033502 40

ER-033504 73

ER-033600 61

ER-033602 61

ER-033654 239

ER-033655 239

ER-033656 239

ER-033657 239

ER-033800 63

ER-033804 71

ER-033933 294

ER-033955 293

ER-033958 306

ER-033974 294

ER-034045 264

ER-034095 72

ER-034098 73

ER-034168 67

ER-034373 73

ER-034375 73

ER-034382 71

ER-034387 207

ER-034533 312

ER-034631 300

ER-034665 208

ER-034677 210

ER-034680 332

ER-034735 209

ER-034822 67

ER-034989 297

ER-035097 221

ER-035114 221

ER-035117 221

ER-035154 268

ER-035154 278

ER-035156 278

ER-035156 310

ER-035209 220

ER-035210 220

ER-035211 220

ER-035212 221

ER-035261 259

ER-035262 259

ER-035294 70

ER-035294 126

ER-035294 278

ER-035294 310

ER-035297 221

ER-035356 209

ER-035365 144

ER-035500 41

ER-035502 40

ER-035690 290

ER-035714 288

ER-035715 288

ER-035792 333

ER-035994 294

ER-036347 90

ER-036657 215

ER-036658 215

ER-036672 72

ER-037307 297

ER-037820 67

ER-037967 69

ER-038000 63

ER-038622 70

ER-038710 295

ER-038711 295

ER-038891 299

ER-038918 144

ER-038985 290

ER-039200 63

ER-039201 63

ER-039211 292

ER-039212 292

ER-039213 292

ER-039214 292

ER-039215 292

ER-039216 292

ER-039217 292

ER-039466 88

ER-039795 295

ER-039839 334

ER-040641 288

ER-040696 331

ER-040697 330

ER-040701 333

ER-040999 61

ER-040999 166

ER-040999 179

ER-041179 311

ER-041374 210

ER-041429 334

ER-041430 290

ER-041460 64

ER-041461 64

ER-041462 65

ER-041463 65

ER-041464 64

ER-042038 68

ER-042350 335

ER-042440 334

ER-042800 417

ER-042865 122

ER-042866 122

ER-042904 291

ER-043353 279

ER-043427 335

ER-043428 335

ER-043487 291 ER-045243 126

ER-045541 123 ER-045555 292 ER-045759 334 ER-045969 69 ER-045983 125 ER-046009 122 ER-046044 209 ER-046046 209 ER-046075 334 ER-046080 358 ER-046162 415 ER-046164 415 ER-046221 147 ER-046250 415 ER-046456 125

ER-046458 125 ER-046460 125

ER-046462 126

ER-046473 122

ER-046474 122

ER-046927 332 ER-047500 331

ER-047544 330 ER-047566 331

ER-048377 85

ER-048519 206 ER-049041 68

ER-049248 334

ER-049572 235

ER-050195 140

ER-050195 214

ER-051381 223

ER-051800 301

ER-051968 268

ER-051969 268

ER-052091 305 ER-052602 178

Cod. articolo pag. Cod. articolo pag. Cod. articolo pag. Cod. articolo pag. Cod. articolo pag.

Indice analitico

Riportiamo qui di seguito, in ordine crescente, tutti i codici articolo EROWA nonché la pagina alla quale potrete trovare la descrizione del prodotto.

Cod. articolo pag.

ER-054219 143

ER-054710 65

ER-054922 299

ER-055158 309

ER-055294 206

ER-055369 333

ER-055370 330

ER-055535 305

ER-055751 143

ER-055755 144

ER-055761 144

ER-055763 145

ER-055774 299

ER-057204 357

ER-057205 357

ER-057206 357

ER-057208 352

ER-057209 352

ER-057210 352

ER-057211 352

ER-057212 352

ER-057213 352

ER-057214 352

ER-057471 354

ER-057943 32

ER-058879 68

ER-059016 32

ER-059439 354

ER-060391 70

ER-061558 71

ER-062465 64

ER-062788 306

ER-062789 306

ER-067169 178

ER-067563 69

ER-067650 175

ER-067925 175

ER-067926 175

ER-068025 179

ER-068026 178

ER-068157 177

ER-068158 178

ER-068381 176

ER-068382 176

ER-068585 141

Cod. articolo pag.

ER-068586 141

ER-068697 141

ER-069551 417

ER-069655 176

ER-069656 176

ER-069680 177

ER-069681 177

ER-069682 178

ER-069834 291

ER-069835 291

ER-069884 177

ER-069885 177

ER-070064 68

ER-070231 174

ER-070445 124

ER-070445 146

ER-070445 275

ER-070683 175

ER-070695 174

ER-071604 69

ER-075373 69

ER-075600 174

ER-076988 174

ER-077012 417

ER-078521 179

ER-081885 332

ER-082273 113

ER-082273 166

ER-082273 179

ER-082717 332

ER-086608 175

ER-090744 140

ER-092201 145

ER-092203 145

ER-093758 216

ER-093765 216

ER-093774 217

ER-093780 217

ER-093933 230

ER-093992 230

ER-093996 226

ER-093997 226

ER-093999 235

ER-094046 263

ER-094063 263

Cod. articolo pag.

ER-094093 125

ER-094112 209

ER-094152 208

ER-094168 71

ER-094168 127

ER-094168 147

ER-094168 268

ER-094168 278

ER-094178 89

ER-094180 214

ER-094181 214

ER-094828 90

ER-094955 208

ER-095529 354

ER-096900 51

ER-096901 51

ER-096902 50

ER-096903 50

ER-099079 112

ER-099092 112

ER-099098 112

ER-099099 112

ER-099123 112

ER-099126 113

ER-099164 112

ER-099166 111

ER-099195 111

ER-099201 113

ER-099201 166

ER-099201 191

ER-099204 110

ER-099206 110

ER-099227 110

ER-099228 110

ER-099229 110

ER-099230 110

ER-099231 110

ER-099232 110

ER-099233 110

ER-099234 110

ER-099235 110

ER-099236 110

ER-099237 110

ER-099238 110

ER-099239 110

Cod. articolo pag. Cod. articolo pag.

ER-099240 110

ER-099243 111

ER-099246 111

ER-099258 109

ER-099263 109

ER-099267 108

ER-099269 108

ER-099272 108

ER-099275 107

ER-099276 107

ER-099277 107

ER-099282 106

ER-099285 106

ER-099286 106

ER-099292 105

ER-099298 105

ER-099314 100

ER-099315 100

ER-099317 85

ER-099317 104

ER-099318 85

ER-099318 104

ER-099330 104

ER-099331 100

ER-099332 108

ER-099334 113

ER-099358 105

ER-099387 101

ER-099388 101

ER-099389 102

ER-099390 102

ER-099437 113

ER-099451 415

ER-100266 101

ER-103679 244

ER-103680 246

ER-103681 248

ER-104530 175

ER-107472 84

ER-108194 415

ER-108204 71

ER-111922 415

ER-113000 164

ER-114061 165

ER-114062 165

ER-115254 134 ER-115287 135 ER-115290 135

ER-115304 86 ER-115305 136 ER-115308 138 ER-115379

ER-116634

ER-119717

ER-123194 276 ER-126696 127 ER-129069 217 ER-129070 217 ER-129071 218 ER-129072 218 ER-129663 61 ER-130056 135 ER-130123 35 ER-130125 54 ER-130126 54 ER-130127 54 ER-130128 55 ER-130129 55 ER-130130 55 ER-130131 55 ER-130132 56 ER-130133 56 ER-130134 56 ER-130135 62 ER-130136 62

ER-130137 62

ER-130138 62

ER-130140 58

ER-130140 103

ER-130141 58

ER-130141 103

ER-130415 58

ER-130415 103

ER-130417 58

ER-130417 103

ER-131200 38

ER-131210 38

ER-131220 39

ER-131230 39

ER-132250 137

ER-133890 53

ER-133891 52

ER-133895 53

ER-133896 52

ER-134436 165

ER-136055 86

ER-136200 66

ER-136576 57

ER-136578 57

ER-136757 57

ER-136793 57

ER-137239 85

ER-138381 35

ER-138382 35

ER-138383 35

ER-138658 59

ER-138950 126

ER-138950 142

ER-138951 62

ER-139039 91

ER-139049 91

ER-139500 82

ER-139501 82

ER-139504 83

ER-139505 83

ER-140935 71

ER-143446 54

ER-144370 165

ER-144380 164

ER-145286 68

ER-147223 140

ER-147223 215

ER-147394 352

ER-147724 354

ER-148100 42

ER-148101 42

ER-148220 43

ER-148225 43

ER-148420 45

ER-148421 44

ER-148425 45

ER-148426 44

ER-148620 46

ER-148625 46

ER-148820 47

ER-148825 47

ER-150696 68

ER-150800 207

ER-150890 154

ER-150892 154

ER-150897 155

ER-150898 155

ER-151373 33

ER-151374 33

ER-151375 34

ER-151376 34

ER-153058 140

ER-153058 215

ER-153774 70

ER-153775 70

ER-153776 70

ER-153777 70

ER-154100 207

ER-154473 201

ER-155000 20

ER-155002 21

ER-155004 20

ER-155100 202

ER-155102 202

ER-155118 202

ER-155200 205

ER-155202 205

ER-155218 205

ER-155220 157

ER-155250 203

ER-155470 156

ER-155475 156

ER-155480 156

ER-155485 156

ER-155498 157

ER-155499 157

ER-155580 164

ER-155772 154

ER-155774 155

ER-155885 203

ER-157207 59

ER-157409 66

ER-157409 124

ER-157409 275

ER-157410 88

ER-157410 312

ER-157411 66

ER-157411 146

ER-157411 274

ER-157413 66

ER-157413 124

ER-158218 88

ER-158556 352

ER-158557 352

ER-158558 352

ER-158559 352

ER-158560 352

ER-158561 352

ER-158911 354

ER-159563 166

ER-160420 45

ER-160421 44

ER-162574 279

ER-162575 279

ER-162994 69

ER-163634 68

ER-165469 354

ER-166736 86

ER-167498 157

ER-167499 157

ER-169341 60

ER-169342 60

ER-171025 64

ER-171026 65

ER-173410 86

Cod. articolo pag. Cod. articolo pag. Cod. articolo pag.

Il prossimo passo tocca a voi

Le cose importanti vanno pianificate. Il vostro prossimo passo è certamente una decisione importante, poichè vi aprirà la strada verso un nuovo futuro più razionale. Saremo lieti di accompagnarvi lungo questa strada, consigliandovi e con soluzioni pratiche, perchè sappiate in qualsiasi momento quel che dovrete affrontare.

La filiale EROWA più vicina non è molto lontana.

Fate questo passo importante.

Italy
