Max Wild | Mobile Lösung: Mudcleaner Truck zur Aufarbeitung von Bohrschlämmen

Mit Recycling-Duo dem HDD-Bohrschlamm Herr werden

Das Bau und Logistikunternehmen Max Wild aus Berkheim an der Iller hat es sich auch zur Aufgabe gemacht, nachhaltige und umweltschonende Verfahren für das Recycling von Bohrschlämmen aus dem HDDVerfahren (HDD – horizontal directional drilling) wie den Mudcleaner zu entwickeln. Rund 90 % weniger Wasserverbrauch, 90 % weniger Abfall und 90 % weniger Recycling und Transportkosten sehen die Spezialisten von Max Wild mit ihrem Konzept realisierbar, das als mobiles und stationäres System verfügbar ist.

Seit 2016 ist in Baden-Württemberg das Entsorgen von Bohrschlamm aus dem HDD-Verfahren außerhalb von RecyclingPlätzen verboten. Für die Bauunternehmen sorgt das gleichzeitig für mehr Entsorgungskosten. »Für uns war klar: Wir müssen die Abfallmenge so gut es geht reduzieren. Wir waren die ersten, die eine Lösung für ein effizientes Bohrschlamm-Recycling hatten und waren dem Beschluss aus dem Umweltministerium sogar voraus«, so Christian Wild, einer der Geschäftsführer der Max »Auch die Entsorgung des Wild GmbH. Die Profis aus BerkHDD-Bohrschlamms auf heim entwickeln und fertigen ihr speziellen Recycling-Plätzen ist Mudcleaner-System komplett im inzwischen strengstens eigenen Haus – sowohl für sich geregelt. Genau hier setzt als auch für Kunden. unser Mudcleaner Truck an Als Allround-Talent für den und reduziert die Menge Einsatz auf der Baustelle ist der an zu entsorgendem Mudcleaner Truck konzipiert Bohrschlamm.« (das bauMAGAZIN berichtete Max Wild, einer der bereits in Heft 7/21, Seite54). Als Geschäftsführer der Max Wild GmbH Recycling-Mobil arbeitet der Lkw vor Ort Bohrschlämme auf und will sich dabei gleich dreifach nachhaltig zeigen: Das Prozesswasser, das für das HDD-Verfahren nötig ist, lässt sich dank Recycling mehrfach verwenden. Zudem minimiert der Mudcleaner Truck die Menge des zu entsorgenden Abfalls und reduziert somit auch die FahrAls wendiger 2- oder 3-Achser ist der Mudcleaner Truck schnell bereit für den Einsatz auf der Baustelle.

ten zu Deponien, was auch das Baustellen-Budget schont. »Das Horizontalbohrverfahren ist als grabenloses Verfahren zwar sehr elegant und schonend, was bestehende Infrastruktur betrifft, aber sein Wasserverbrauch ist sehr hoch. Auch die Entsorgung des anfallenden Bohrschlamms auf speziellen Recycling-Plätzen ist inzwischen strengstens geregelt. Genau hier setzt unser Mudcleaner Truck an und reduziert die Menge an zu entsorgendem Bohrschlamm«, erklärt Max Wild, weiterer Geschäftsführer der Max Wild GmbH. Das HDD-Verfahren kommt beispielsweise bei der Verlegung von Wasser-, Gas- und Stromleitungen sowie Breitband zum Einsatz.

Die mobile Lösung Der Mudcleaner Truck ist als ein wendiger 2- bzw. 3-Achser und als Gesamtzugkonzept von Lkw und Bohranlage konzipiert. Max Wild fertigt ihn nach Kundenbedürfnissen, vor Ort kann die Baustelle von lediglich zwei Personen abgewickelt werden. Zusätzliche Transporte und damit auch zusätzliches CO2 entfallen. Die Recycling-Anlage auf

FRUTIGER – a whale, a promise!

Reifenwaschanlagen Staubbindung

Demucking

CH +41 (0)52 234 11 34 • D/A +49 (0)8022 705 33 www.mobydick.com

Handel Vermietung Service Ersatzteile Einsatzberatung Finanzierungskonzepte

Ihr Partner für mobile Sieb- und Brechanlagen

Im Inneren des Mudcleander Trucks leistet die Recycling-Anlage die gesamte Aufbereitung des Bohrschlamms im HDD-Verfahren.

der Lkw-Ladefläche leistet die gesamte Aufbereitung des Bohrschlamms. »Um 1 l Boden auszuheben, brauchen wir 5 l bis 10 l Wasser. Bei einer Bohrung kommen da schnell ein paar hundert Kubikmeter Wasser zusammen. Umso wichtiger und umweltfreundlicher ist es, dass wir dieses Wasser direkt für den Bohrprozess wiederverwerten können«, so Josef Schad, Oberbauleiter Horizontalbohrtechnik und Pressbohren bei der Max Wild GmbH.

Die Kosten fest im Griff Dank des Mudcleaner Truck reduziert sich auch die Menge des zu entsorgenden Bohrschlamms. Bei einer 1 km langen Bohrtrasse mit einem Rohrdurchmesser von 250 mm und einer maximalen Bohrungslänge von 200 m fallen laut Hersteller bis zu 863 m3 Bohrschlamm und somit Abfall an. Mit dem Mudcleaner Truck lasse sich der Abfall auf rund 89 m3 reduzieren. Statt rund 100000Euro fielen in diesem Beispiel zudem nur 10800 Euro an Entsorgungskosten an –knapp ein Zehntel der ursprünglichen Kosten.

Ein Vorteilsrechner auf der Website maxwild.com/produkte/ mudcleaner/ zeigt, wie viel sich bei unterschiedlichen Bohrvorhaben durch den Einsatz des Mudcleaner Trucks sparen lassen kann.

Effizient und bedienfreundlich Der Recycling-Prozess im Mudcleaner Truck läuft automatisch und wird detailliert auf einem Display dargestellt. Die Verantwortlichen auf der Baustelle können den Prozess von ihrer Bohranlage aus steuern. Der Mud cleaner Truck ist für kleinere bis mittlere Projekte mit einem Durchsatz bis zu 180 m3/Tag ausgelegt. Mudcleaner Station Die Mudcleaner Station ist als Lösung für Recycling-Plätze und Deponien konzipiert und damit als Gegenstück zum Mudcleaner Truck. Auch sie arbeitet in einem ersten Schritt unbelastete Bohrschlämme so auf, dass sie dem Bohrprozess auf der Baustelle wieder zugeführt werden können. In einem zweiten Schritt macht die Mudcleaner Station da weiter, wo der Mudcleaner Truck aufhört: Sie kann Bohrschlämme vollständig recyceln – auch belastete Bohrschlämme, die dem Bohrprozess nicht mehr zugeführt werden können. Aus dem recycelten Bohrklein bzw. den Cuttings entstehen Flüssigboden und Betonblocksteine. Das recycelte, klare Wasser nutzt Max Wild unter anderem für seine Boden- Web-Rechner waschanlage, eine nassmecha- Ein Vorteilsrechner auf der nische Aufbereitungsanlage auf Website maxwild.com/ dem Recycling-Platz Eichenberg produkte/mudcleaner/ (bauMAGAZIN 12/21, Seite68). zeigt, wie viel sich bei

Bislang sind rund 20 Exemunterschiedlichen Bohrplare der Recycling-Lkw auf den Straßen und Baustellen deutschvorhaben durch den Einsatz des Mudcleaner Trucks sparen lassen kann. landweit im Einsatz. Auch für die Mudcleaner Station hat Max Wild Großes vor: »Wir sind gerade dabei, in Bayern und Baden-Württemberg ein flächendeckendes Netz mit Mudcleaner Stationen auf Recycling-Plätzen aufzubauen. Das sollte in den nächsten zwei bis drei Jahren abgeschlossen sein. So können wir noch mehr Strecke und Fahrten von den unterschiedlichen Baustellen zu den Recycling-Plätzen einsparen und somit auch den CO2-Ausstoß weiter reduzieren«, gibt Oberbauleiter Josef Schad einen Ausblick. t

www.verotool.de

DEM VERSCHLEISS DIE ZÄHNE ZEIGEN! DEM VERSCHLEISS DIE ZÄHNE ZEIGEN!

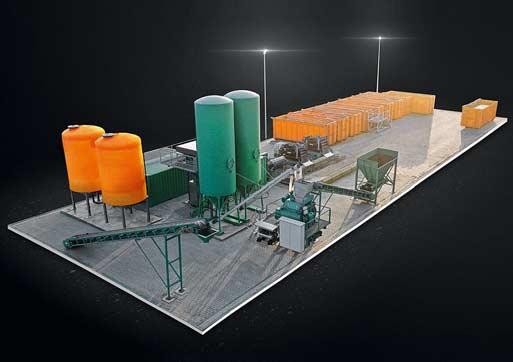

MAX WILD Die Mudcleaner-Station ist als Lösung für Recycling-Plätze und Deponien konzipiert. VERSCHLEISSTEILE + ANFERTIGUNGEN + REPARATUREN
