4.8. Visualización de tareas en Gantt

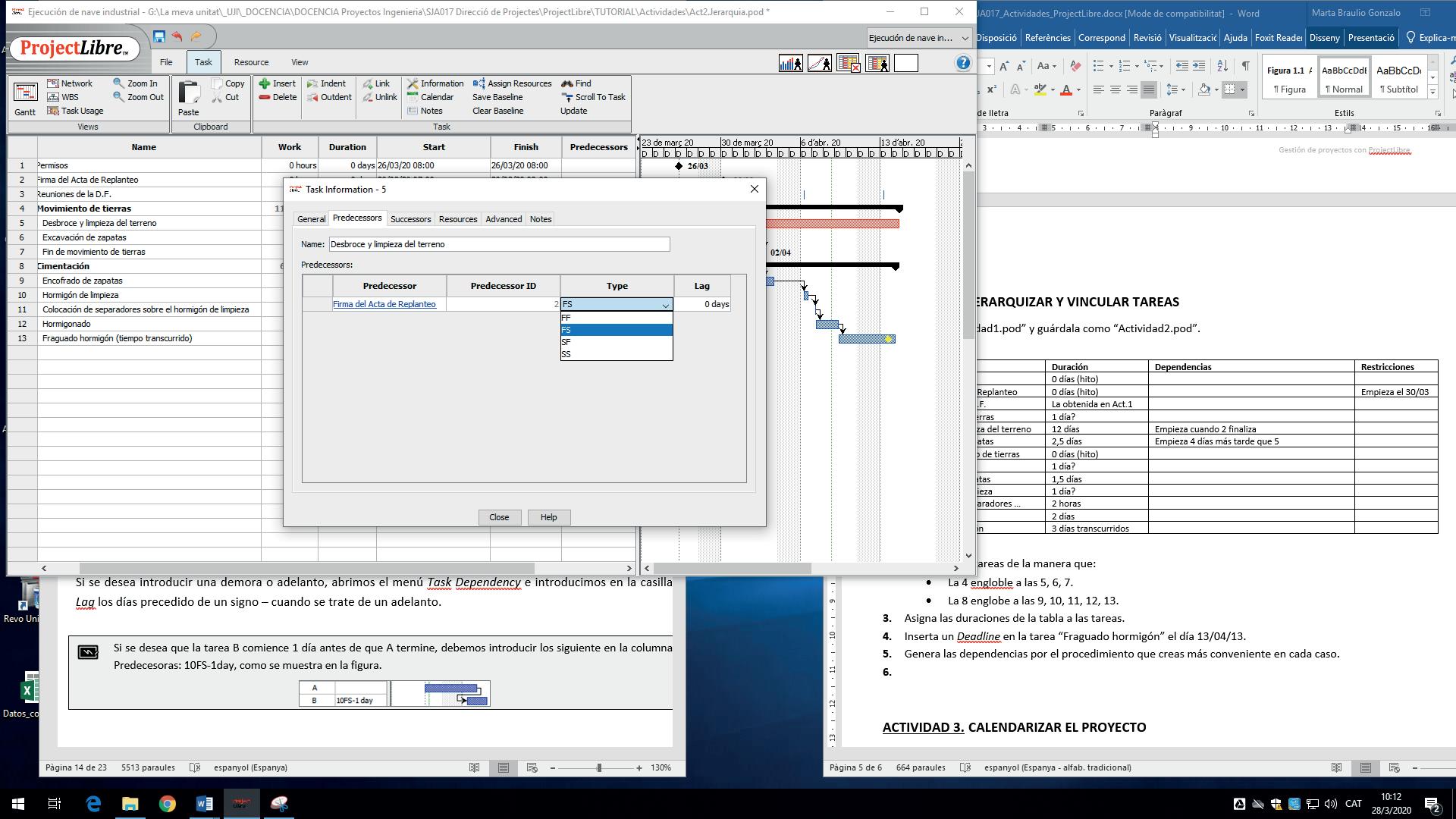

Figura 20. Menú Task Information y pestaña Predecessors

Para desvincular tareas, simplemente, se seleccionan y se pulsa el botón Unlink o bien, desde el menú Task Dependency se pulsa Remove.

Si se desea introducir una demora o adelanto, se accede al menú Task Dependency y se introduce en la casilla Lag el tiempo precedido de un signo –/+, en función de si se trata de un adelanto o retraso, respectivamente.

Ej. 3 Si se desea que la tarea B comience 1 día antes de que A termine, se debe introducir el siguiente código en la columna Predecesoras: 10FS-1day, como se muestra en la figura siguiente. El número 10, en este caso, hace referencia al número de fila de la tarea A predecesora.

Figura 21. Ejemplo 3: codificación de tareas predecesoras

4 .8 . Visualización de tareas en Gantt

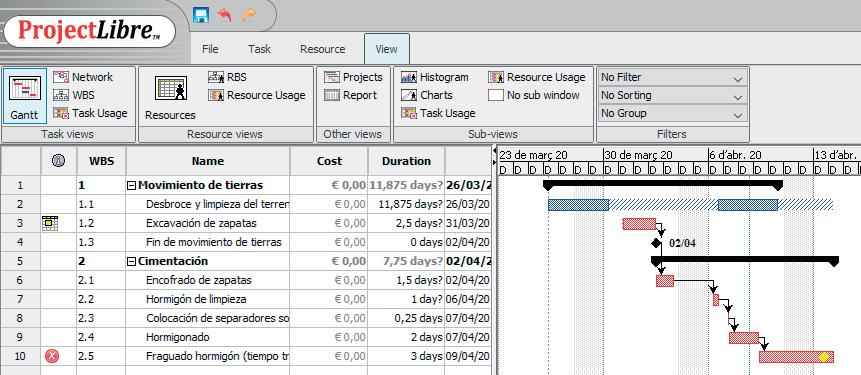

A medida que se introducen tareas, se grafía una barra para cada una de ellas que representa su distribución temporal. De esta manera, se va generando el diagrama de Gantt de forma progresiva. Dicho diagrama se visualiza desde el menú View > Gantt. La figura 22 muestra un ejemplo de visualización de la Vista Gantt, que incluye el diagrama.

Figura 22. Vista Gantt

Existen diversas opciones de visualización del diagrama, tal y como se describe a continuación:

• Código de colores: las tareas no críticas se muestran en color azul, mientras que las tareas críticas, en rojo. • Las tareas resumen se convierten en una llave de color negro que engloba a sus subtareas. • Los hitos se muestran con el símbolo ♦, en color negro. • Las fechas límite (deadlines) se muestran con el símbolo ♦, en color amarillo. • La holgura total (Total slack) se representa con una trama azul. • La fecha de inicio del proyecto (introducida en el menú Project Information) se visualiza mediante una línea vertical negra de trazo discontinuo. • La fecha de estado del proyecto (introducida en el menú Project Information) se visualiza mediante una línea vertical verde de trazo discontinuo. • En la primera columna de Información aparecen símbolos que alertan de determinados aspectos. Al pasar el cursor por encima de los símbolos, se muestra un mensaje informativo. • Diálogo clic derecho: haciendo clic en el área del Gantt con el botón derecho se accede a un diálogo con diferentes opciones de visualización (figura 23). Estas son las siguientes: mostrar asignaciones de recursos (Show

Assignments, será muy útil para la introducción de los recursos), mostrar dependencias (Show Links), mostrar el calendario (Show Calendar), mostrar las filas (Show Rows), estilos de barras (Bar Styles, para milestones, deadlines, critical tasks, etc.) y estilos de anotación (Annotation Styles).
