Urbanización de los espacios exteriores del Museu de les Aigües
Ángel Cerezo Cerezo i Elisa Battilani Arquitectes. CREAM estudio
Advertisement
Resumen
La urbanización de los espacios exteriores del Museu de les Aigües comprende diferentes proyectos que hemos realizado y construido. Todos ellos relacionados con una sostenibilidad inteligente y teniendo en cuenta los ciclos cerrados, proponiendo el agua como protagonista, desde la retención, acumulación y conducción de las aguas pluviales, con zanjas de infiltración en sistemas urbanos de drenaje sostenible. Todo un reto innovador y una oportunidad profesional con un resultado muy satisfactorio y espectacular. Palabras clave: Agua, paisaje, diseño urbano, ciclos cerrados, ciclo hidrológico, sostenibilidad, drenajes sostenibles
Resum
La urbanització dels espais exteriors del Museu de les Aigües comprèn diferents projectes que hem realitzat i construït. Tots ells relacionats amb una sostenibilitat intel•ligent i tenint en compte els cicles tancats, proposant l’aigua com a protagonista, des de la retenció, acumulació i conducció de les aigües pluvials, amb rases d’infiltració a sistemes urbans de drenatge sostenible. Tot un repte innovador i una oportunitat professional amb un resultat molt satisfactori i espectacular. Paraules clau: Aigua, paisatge, disseny urbà, cicles tancats, cicle hidrològic, sostenibilitat, drenatges sostenibles
Abstract
The urbanization of the outdoor space of the Museum of Waters is comprised of different projects that we have carried out and built. All of them are related to intelligent sustainability and consider closed cycles, with water as the protagonist, from the retention, accumulation and conduction of stormwater, with infiltration ditches in urban systems of sustainable drainage. An innovative challenge and a professional opportunity with a very satisfactory and spectacular result. Keywords: Water, landscape, urban design, closed cycles, hydrological cycle, sustainability, sustainable drainage
EL LUGAR Y EL HÁBITAT
El Parc de les Aigües es un recinto de 11 hectáreas situado en Cornellà de Llobregat (Barcelona) y vinculado al río Llobregat. El río es un camino de agua desde la antigüedad, como nos deja testimonio la vía Hercúlea o Augusta de la Barcino romana.
Analizando el lugar se aprecian las diferentes escalas de usos, desde la agricultura, el parque y el jardín. El parque es un punto ligado al camino de agua que es el río, un corredor ecológico y un eje vertebrador de gran valor. El proyecto recupera este espacio para atraer y mejorar el hábitat de flora y fauna, pero también una herramienta didáctica, pedagógica y social.
El proyecto ensalza el valor y las virtudes del lugar, su arquitectura histórica de tradición rural con valor patrimonial; la recuperación del paisaje a su estado más natural, de relación intrínseca con el medio ambiente, su ecosistema y su entorno y hábitat.
La esencia de cada decisión se basa en la “travesía de las escalas”, como dice un referente del paisaje como Michel Corajoud, ir ‘del satélite a la lupa’. Esto consiste en diseñar simul-
táneamente el conjunto y el detalle. De esta forma se va del satélite a la lupa: desde el Plan Director al detalle, del parque a la vegetación, a los pavimentos, al agua, la definición de la topografía, hasta diseñar las luminarias del recinto, y a la vez, los detalles.
EL JARDÍN Y LOS ESPACIOS EXTERIORES DEL MUSEO
A continuación, se detalla un resumen de algunos de los proyectos y obras realizados en la zona exterior del Museu de les Aigües y el entorno del jardín, de los cuales la oficina de arquitectura ‘CREAM estudio’ es autor. Las actuaciones que se desglosan a continuación son algunas destacables relacionadas con el tema del agua:
1. Acceso y espacio de aparcamiento del Museu de les Aigües con sistema de drenaje urbano sostenible. 2. Envolvente cinética para el depósito de equilibrio de agua. 3. Urbanización de los caminos del jardín.
1. Acceso y aparcamiento
Desde un inicio se apuesta por una sostenibilidad inteligente y
se diseña una innovadora red de aguas pluviales. Se propone un cambio de paradigma en la gestión del drenaje urbano vinculado a la escasez de agua, al cambio climático y a mejorar los beneficios del ecosistema. Se propuso que el agua de lluvia no desaparezca rápidamente yendo al alcantarillado, como ocurre en las ciudades, siendo esta una red invisible a los ojos del ciudadano. Esta gestión del drenaje y este ciclo hidrológico es un fenómeno bien conocido y a su vez poco visible.
Es un sistema de drenaje urbano sostenible (SUDS) basado en el ciclo natural del agua, desde la captación de la precipitación del agua de lluvia, la retención y la acumulación en el lugar, hasta su infiltración hacia el subsuelo recargando el acuífero de forma sostenible, junto con el reuso para usos compatibles como el riego. Los materiales seleccionados son porosos y drenantes desde la urbanización a los pavimentos, pasando por las capas de geoceldas colocadas bajo el terreno y haciendo una zona de almacenaje de agua bajo estas.

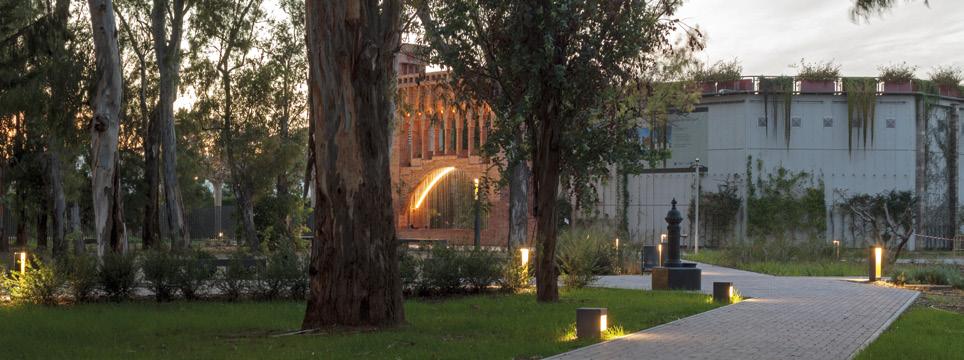

2. Envolvente cinética para el depósito de equilibrio de agua
El edificio es el depósito de equilibrio de agua. Este depósito hace de almacenaje de agua para su control y seguimiento. Es un edificio inerte exteriormente, un muro de hormigón de 8m de
alto y 100m de largo. Queríamos que este contenedor industrial se integrase desde un inicio con el resto del jardín.
En su fachada más pública, en la zona del aparcamiento, el edificio es una gran fachada cinética, y el resto de fachadas son un jardín verde vertical. La envolvente cinética es una piel dinámica formada por un sistema activo de 32.000 lamas que se mueven únicamente con el movimiento del viento, creando un espectacular efecto de agua.
En el resto de fachadas del edificio se construye un jardín vertical de vegetación con bajo requerimiento hídrico, integrándose medioambientalmente con el parque, pasando a ser un elemento ecológico y didáctico para el visitante. Las plantas crecen en vertical hacia la luz, su estrategia de supervivencia consiste en un crecimiento longitudinal. Podemos apreciar que cada fachada tiene una vegetación distinta en función de su orientación, son diferentes si están a Sur, Norte o a Oeste.

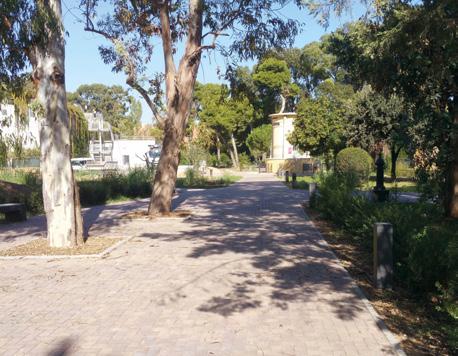

3. Urbanización de los caminos del jardín
La urbanización de la zona del jardín del Museu de les Aigües es otro de los espacios proyectados y construidos, siendo actualmente un espacio abierto a visitas. Ahí encontramos la reconstrucción de la cascada de la casa Vicens de Antoni Gaudí, esta es una reproducción fidedigna y a escala real de la original. La urbanización de los caminos conecta los pozos dentro del recinto, sus espacios para visitas, zonas de paseo, paisaje agrícola, colocación de fuentes y también un espacio para la cascada.
Para la urbanización de los caminos se siguió el criterio de renaturalizar el paisaje agrícola del lugar y hacer una trama de caminos y recorridos que funcionasen no únicamente para el visitante sino también para el personal de servicio y mantenimiento de la red de pozos que trabaja en el parque.
En los caminos se realiza un sistema de recogida y conducción de las aguas pluviales mediante una técnica compensatoria de retención e infiltración en el mismo terreno. Un concepto similar al empleado en el aparcamiento. Se trata de una zanja de infiltración, un sistema urbano de drenaje sostenible que retorna el agua y recarga a los freáticos. Se basa en imitar la hidrología natural. Este diseño y gestión de aguas pluviales da importancia a los aspectos medioambientales, paisajísticos y sociales tanto como los hidrológicos e hidráulicos. Su función es evitar, reducir y retrasar el vertido de agua de lluvia a la red de colectores generales de alcantarillado.
